Симптомы неисправности датчика дроссельной заслонки и его проверка

Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве. Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности. В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.

Расположение и принцип действия измерителя

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

• сообщать контроллеру, на какой угол открыт дроссель в данный момент;
• сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
• отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

Алгоритм работы резистивного датчика следующий:

1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

• «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
• разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
• повышенные холостые обороты силового агрегата (1500–2500 об/мин);
• машина «не тянет» вследствие потери мощности;
• рывки ощущаются и в процессе езды;
• расход горючего повышается на 10–25%.

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
4. Откройте дроссель до упора и снимите второй показатель напряжения.
5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

1. Снимите «минусовую» клемму аккумуляторной батареи.
2. Отключите разъем ДПДЗ.
3. Открутите датчик и поставьте на его место новый.
4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

Дроссельная заслонка: признаки и симптомы неисправности, причины проблем с датчиком, решение проблемы

12

Дроссельная заслонка (ДЗ)– это механический регулировщик. Она находится в проходе между клапаном воздушного типа и коллектором. Он нужен для регулировки воздушных потоков, которые должны смешаться с топливом. Является важным элементом впускной конструкции топливной системы, ведущей напрямую к двигателю.

Дроссельная заслонка: признаки и симптомы неисправности, причины проблем с датчиком, решение проблемы – все это можно узнать из статьи.

Как понять что дроссельная заслонка неисправна

Есть несколько признаков неисправности датчика дроссельной заслонки:

• При запускании мотора наблюдается его некачественная работа;
• Увеличивается расход топливных ресурсов;
• Мощность не является стабильной, бывают случаи ее пропадания;
• Работающий двигатель неожиданно выключается. При повторном включении – он какое-то определенное время работает, потом опять глохнет;
• На скорости 120 км/ч может пропадать тяга;
• Начинает мигать аварийная лампочка, говорящая об ошибке;
• Машина туго идет на разгон, плохо преодолевает подъемы;
• Из выхлопной трубы можно услышать хлопки, запах бензина;
• Оборотность становится нестабильной;

Если были замеченными большее количество симптомов неисправности датчика положения дроссельной заслонки – это говорит о том, что нужно найти причину и устранить ее.  ДПДЗ признаки неисправности могут также свидетельствовать и о других неисправностях узлов автомобиля.

Возможные причины неполадок

Дроссельная заслонка и ее признаки неисправности могут помочь найти причины неисправности в ДПДЗ. Есть шесть видов основных неполадок. Изучив каждый и выявив подходящий, можно понять каким способом следует производить ремонт.

Загрязнение заслонки

Конструкция дроссельной заслонки напрямую связывается с вентиляционной системой, через которую выходят газы. Это может вести к ее загрязнению. На стенках чаще всего оседает грязь, пыль, масло, смолистые образования. Впоследствии может наблюдаться шум, стуки, посторонние звуки. Работа данного оборудования становиться некачественной. На приборной панели электронная система сигнализирует об ошибке.

Если постоянно производить очистку данного узла спецсредствами, предназначенными для обработки карбюраторной системы, тогда можно избежать неисправность ДПДЗ.

Неисправность регулятора холостого хода

Когда ДЗ находится в не открытом виде и начинается работа мотора на холодном старте, тогда начинает действовать регулятор. Этот узел отвечает за переход воздушных потоков в коллекторную часть двигателя впускного типа. Когда он плохо функционирует, тогда мотор на холодном старте нестабильно работает. Может глохнуть. Датчик положения дроссельной заслонки напрямую зависит от него и признаки его неисправности могут происходить из-за этого устройства.

Неполадки датчика дроссельной заслонки

ДЗ имеет датчик положения. Этот прибор отвечает за достоверность данных о работе данного узла и передачи ее в центр ЭБУ. Тот в свою очередь обрабатывает симптомы ДПДЗ. Благодаря ей происходит бесперебойная подача воздуха и его правильное соотношение с топливными ресурсами, происходит мгновенная реакция на запуск мотора.

Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания. Появляется сигнал на соответствующей лампочке. Признаки неисправности датчика положения дроссельной заслонки могут сигналить о больших проблемах пропускной системы.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

• В уплотненных местах форсунки;
• На выводных системах для испарений бензина;
• На стенках каркаса дросселя;
• На жиклерах холостого хода;
• На трубках усилителя вакуумного тормоза;
• На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Проблема в адаптации заслонки

Адаптация может самопроизвольно сброситься. Это приведет к тому, что:

• Будет отключаться и включаться аккумулятор.
• Нестабильная работа в электронном центре автомобиля. Он будет «зависать», показывать неправильную информацию, обозначать много ошибок.
• Будет выключаться двигатель.

Причинами, которые к этому приводят, могут быть произведенные ранее такие действия:

• Когда снимался и устанавливался обратно аккумуляторный блок;
• Происходила перепрошивка электронной системы;
• Снималась дроссельная заслонка для ремонта или очищения;
• Происходил демонтаж акселераторной педали;
• Плохое состояние провода питания;
• Попадание лишней влаги в фишку.

Если электронная система износилась, показывает некорректные данные, выключается, проблема может заключаться в потенциометре. Он находится в середине дросселя. В его конструкции имеются графитовые ленты, которые требуют замены.

Привод дроссельной заслонки

Существует 2 типа данных приборов. Первый – механический. Его можно встретить на автомобилях до 2000 года выпуска. В конструкции этого прибора имеется стальной трос, который со временем может деформироваться, растянуться и даже порваться. Трос соединяет такие два узла: акселераторную педаль и ручку на вращательной оси. Оказываемое давление на него, повреждает его структуру, ведет к потере целостности.

Второй вид – электронный. Его можно встретить на всех современных авто. Положение можно регулировать при помощи электро-центра управления. В соответствии с показателями о состоянии системы, последний узел анализируя ее, подает команды на блок дросселя. Если получаются данные, которые считывают признаки неисправности датчика дроссельной заслонки, происходит подача аварийного сигнала. Электро-блок в свою очередь регистрирует это. Включает аварийный режим. Зажигается сигнальная лампочка.

https://www.youtube.com/watch?v=GQjPKaDll7w

Какие есть симптомы при неисправности датчика положения дроссельной заслонки:

• Автотранспортное средство не отвечает на сигнал, посылаемый в основной узел мотора путем нажатия на акселераторную педаль.
• Оборотность уменьшилась, машина плохо набирает скорость.
• Ухудшается динамика, автомобиль плохо преодолевает повороты.
• При холодном старте могут наблюдаться недостаточные обороты, мотор может сам выключаться.
• Подаются аварийные сигналы об ошибках в системе.

Бывают случаи, когда начинает «подглючивать» электрический блок дросселя. Тогда зафиксировав эту неполадку, автомобиль переходит включает «аварийку».

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

• Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
• В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
• Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
• Замена старого, вышедшего из эксплуатации прибора на новый.

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

1. Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
2. Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
3. Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
4. Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
5. Если имеется в наличии решетка защиты, тогда ее также следует почистить.
6. Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
7. Проверить работу системы.

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Неисправности дроссельной заслонки: о чем молчат в автосервисах

Неисправности дроссельной заслонки: о чем молчат в автосервисах

Дроссельный узел регулирует подачу воздуха во впускной коллектор, благодаря чему в дальнейшем образуется топливовоздушная смесь с оптимальными для двигателя параметрами. Соответственно, при неисправной дроссельной заслонке технология создания указанной смеси меняется, что негативно сказывается на поведении автомобиля.

Разберем основные признаки и причины неисправности дроссельной заслонки, устранив которые вы продлите жизнь своему автомобилю.

Признаки неисправности

О неисправности дроссельной заслонки свидетельствуют:

• Проблемы с запуском двигателя (особенно «на холодную») и его нестабильная работа
• Колебание значений оборотов ДВС в разных режимах – на холостом ходу, под нагрузкой, в среднем диапазоне значений
• Потеря динамических характеристик автомобиля (плохой разгон)
• «Провалы» при нажатии педали акселератора, снижение мощности двигателя (особенно при движении в гору или с грузом)
• Увеличение расхода топлива
• «Гирлянда» на доске приборов: контрольная лампа Check Engine периодически загорается и гаснет
• Специфический бензиновый запах в системе выпуска выхлопных газов из-за неполного сгорания топлива
• Самовоспламенение топливно-воздушной смеси
• Периодические негромкие хлопки во впускном коллекторе и/или в глушителе

Многие из перечисленных симптомов вполне могут указывать на проблемы с другими элементами двигателя. Поэтому вместе с проверкой дроссельного узла (лучше всего при помощи электронного сканера) необходимо выполнить диагностику других частей ДВС.

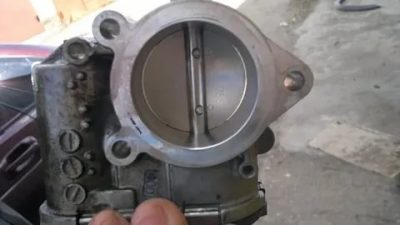

Дроссельная заслонка в разобранном виде

Причины неисправности дроссельной заслонки

Описанные выше проблемы обычно вызваны сбоями в работе той или иной части дроссельного узла. Рассмотрим эти явления подробнее.

Одной из самых частых причин нестабильного функционирования заслонки является частичный или полный выход из строя регулятора холостого хода (РХХ), который работает с дроссельным узлом в паре.

РХХ предназначен для подачи воздуха во впускной коллектор двигателя при работе на холостом ходу (то есть в тот момент, когда дроссельная заслонка закрыта). Если функционирование регулятора нарушается или совсем прекращается, двигатель на холостых оборотах начинает работать нестабильно вплоть до полной остановки.

Регулятор холостого хода

Еще одна распространенная причина неисправности дросселя – проблемы с датчиком положения дроссельной заслонки (ДПЗД). Датчик фиксирует положение дроссельной заслонки и передает соответствующую информацию электронному блоку управления (ЭБУ). Блок, в свою очередь, выбирает режим работы двигателя, определяет количество подаваемого воздуха и топлива, корректирует момент зажигания.

Неисправный датчик не отправляет информацию ЭБУ или передает неверные данные. В связи с этим блок управления выбирает неправильный режим работы или переводит его на аварийные условия функционирования. О том, что ДПЗД вышел из строя, свидетельствует загоревшаяся на приборной панели контрольная лампа Check Engine.

В электронных дроссельных заслонках, которых сегодня большинство, поломкам подвержены датчики привода управления, которые вместе с ДПЗД передают команды на положение дросселя в ЭБУ.

Датчик положения дроссельной заслонки

Если тот или другой датчик выходит из строя, в «поведении» автомобиля возникают проблемы, перечисленные в самом начале нашей статьи – слабая реакция на нажатие педали газа, снижение количества оборотов двигателя в минуту (не выше 1500 об.), их нестабильность на холостом ходу и пр.

В редких случаях ломается электродвигатель привода заслонки. Если это происходит, заслонка фиксируется в одном положении, и блок управления переводит машину в аварийный режим.

Достаточно распространенной причиной неустойчивой работы ДВС является разгерметизация во впускном тракте.

Подсос воздуха может происходить в следующих зонах и узлах:

• Местах прижимания заслонки к корпусу
• Жиклере холодного старта
• Соединительной гофрированной трубке за ДПЗД
• Стыке патрубка очистителя картерных газов и гофры
• Уплотнении форсунок
• Выводах для бензиновых испарений
• Трубке вакуумного тормозного усилителя
• Уплотнении корпуса дроссельной заслонки

Разгерметизация дроссельного узла приводит к некорректному образованию топливовоздушной смеси, а также ошибкам в работе впускного тракта. Кроме того, просачивающийся воздух, не очищенный воздушным фильтром, содержит много пыли и других вредных веществ.

Загрязнение также можно считать неисправностью. Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.

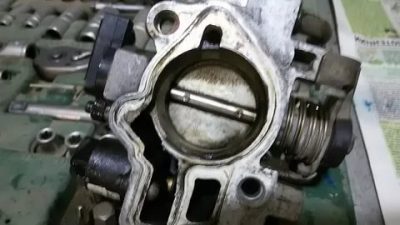

Загрязненная дроссельная заслонка

Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Как очистить дроссельную заслонку, отремонтировать ее и провести профилактику неисправностей читайте в полной версии статьи:

Положение дроссельной заслонки: проверка и устранение неисправностей. Фото и видео

Рассмотрим на фото и видео такую тему, как положение дроссельной заслонки, принцип работы ДПДЗ, какое положение ДЗ считается нормой, причины завышенного или заниженного положения ДЗ, а также некоторые важные нюансы при диагностике данного узла.

Ну что же, Друзья, продолжаем знакомится с основными параметрами переменных при диагностике автомобиля. И сегодня рассмотрим такой параметр, как положение дроссельной заслонки или положение ДЗ.

Датчик положения дроссельной заслонки

Сам датчик положения дроссельной заслонки автомобиля расположен в/на дроссельном узле и в народе получил название «датчик правой ноги».

Он измеряет величину открытия дроссельной заслонки и передаёт эти данные в блок управления двигателем.

Этот датчик потенциометрического типа, т.е. работает по принципу обычного переменного резистора. Переменные резисторы мы чаще всего встречаем в регуляторах громкости аудиоаппаратуры и во многих других участниках нашей бытовой жизни.

Бытует мнение, что датчик положения дроссельной заслонки является чуть ли не самым главным дозирующим элементом в системе управления двигателем и по его сигналу вычисляется нагрузка на двигатель.

Давайте внесём ясность. Это нужно понимать для правильной диагностики автомобиля.

Мы уже упоминали в статье Бедная смесь о том, что двигатель внутреннего сгорания работает на воздухе с добавлением паров топлива. Также мы поняли, что главным дозирующим фактором является расход воздуха!

Расход воздуха — это главный и стартовый фактор для всех последующих действий, предпринимаемых ЭБУ в процессе управления двигателем.

Из этого можно сделать правильный вывод, что датчик положения дроссельной заслонки не является основным дозирующим устройством.

Можете его отключить и автомобиль сильно от этого не расстроится, а поедет дальше без особых проблем из пункта А в пункт Б или В, или Г. В общем, куда необходимо, туда и поедет.

Вся нагрузка на двигатель будет основываться на данных датчиков измерения расхода воздуха.

А массой этого самого воздуха мы управляем физическим открытием/закрытием дроссельной заслонки.

Положение дроссельной заслонки (положение ДЗ)

Не смотря на всё вышесказанное, измерение положения дроссельной заслонки играет хоть и не основную, но очень важную роль в процессе управления двигателем. Оно помогает более точно управлять процессами.

Например, такой режим работы двигателя, как принудительный холостой ход или режим отсечки (торможение двигателем). Положение дроссельной заслонки помогает ЭБУ оценить ситуацию и включить этот режим.

Допустим, скорость автомобиля составляет 55 км/ч, обороты двигателя 2600 об/м. Мы отпускаем педаль акселератора, положение ДЗ становится минимальным, ЭБУ это видит и включает режим отсечки, выключая подачу топлива через форсунки. Это позволяет более эффективно использовать торможение двигателем, повышая безопасность и увеличивая ресурс тормозной системы, а также экономить топливо и в разы уменьшить выброс вредных веществ в нашу с Вами атмосферу.

Но я слукавлю, если не скажу, что ЭБУ и так увидит, что мы закрыли заслонку по резко упавшему давлению во впускном коллекторе (с системой ДАД) или по резкому уменьшению массы потребляемого воздуха (с системой ДМРВ). Как видим, и в этом случае измерение положения дроссельной заслонки только помогает более точно определить фактор отсечки или торможения двигателем.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода). Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ. Но это тема другой статьи и сейчас это не столь важно.

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Завышенное положение дроссельной заслонки

Очень часто приходится отвечать на одни и те же вопросы. Самый главный из них такой — «Почистил дроссельную заслонку, а её показания положения дроссельной заслонки не изменяются и составляют 5-7%. Дроссельный узел износился?»

Приведу пример из жизни. Человек очень сильно озадачился завышенными показаниями положения ДЗ, которые составляли около 7-9% на холостом ходу. Начитавшись форумов в интернете и сайтов под названием «Пишулишьбыписать», приступил к выдраиванию дроссельного узла. Помыл — не помогло. Значит плохо помыл. Помыл ещё раз и очень дотошно. Снова не помогло. Что же делать, уже блестит, как у кота что-то там, а всё-равно по показаниям грязный!

Затем его озадаченность переросла уже в более кардинальную фазу — наверное, заслонка подклинивает и не закрывается.

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Виновником оказался… генератор.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Если значения в параметре «положение ДЗ» завышены, то это не обязательно значит, что нужно всё бросать и бежать с выпученными глазами чистить дроссельную заслонку.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора. Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ. ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

Подключаем адаптер для диагностики автомобиля и запускаем двигатель на холостом ходу. Смотрим параметр «положение ДЗ»

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

А вот теперь смотрим на показания положения дроссельной заслонки

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Правильное положение дроссельной заслонки

Из всего вышесказанного необходимо подвести общий вывод о правильном положении дроссельной заслонки.

Для автомобилей с системой регулировки холостого хода посредством РХХ, установленного в отдельном байпасном канале в обход дроссельной заслонки:

• Значение положения ДЗ обычно должно быть равно 0%. Повышенные значения свидетельствуют о препятствии закрытию заслонки (грязь, заедания, повреждения и т.д.) либо о неисправности самого датчика положения дроссельной заслонки или его проводки.

Для автомобилей с системой регулировки холостого хода посредством воздействия на саму заслонку:

• Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Проверку датчика положения дроссельной заслонки в этой статье рассматривать не будем, так как это я подробно описал в статье Как проверить ДПДЗ

о положении дроссельной заслонки

Вот видео, в котором я подробно описал правильное положение дроссельной заслонки, а также привел реальные примеры причин завышенного и заниженного положения ДЗ

Основные признаки неисправности датчика положения дроссельной заслонки ВАЗ: как проверить ДПДЗ и заменить датчик

В современных автомобилях автоматические настройки и контроль различных его систем осуществляются  посредством электронных и электромеханических устройств. Такие устройства могут иметь как довольно сложную и дорогостоящую конструкцию (например, ЭБУ двигателем), так и простое и функционально не сложное устройство. Что касается ДПДЗ (датчик положения дроссельной заслонки), данное решение  относительно простое.

Однако, в случае выхода такого датчика из строя, возникают проблемы при эксплуатации ТС. Далее на примере автомобиля ВАЗ мы рассмотрим датчик заслонки, типы указанных датчиков, принцип работы, а также признаки неисправности ДПДЗ и методы их устранения.

Датчик положения дроссельной заслонки ВАЗ: назначение и неисправности

Как уже было сказано выше, независимо от конструктивных особенностей, сбой в работе того или иного электронного устройства может привести к нестабильной работе систем автомобиля. В отдельных случаях такие неполадки могут привести к дорогостоящему ремонту.

По этой причине качественное техническое обслуживание и соблюдение правил эксплуатации  позволяет  избежать серьезных проблем и сбоев в работе автомобиля в целом. Учитывая технические и эксплуатационные особенности ДПДЗ, важно не только правильно диагностировать поломку, но и  своевременно ее устранить.

Итак, дроссельная заслонка ВАЗ — один из узлов системы питания, принимающий участие в «приготовлении»  рабочей топливно-воздушной смеси, а также регулирующий впрыск топлива во впускной коллектор автомобиля.

Основные составляющие датчика заслонки автомобиля ВАЗ:

• корпус;
• привод дроссельной заслонки;
• датчик ДПДЗ и датчик регулировки холостого хода;
• блок управления дроссельной заслонки.

Так вот, с целью приготовления качественной  топливной смеси для корректной работы ДВС, контроллер (ЭБУ) снимает показания с нескольких электронных датчиков, установленных на двигателе автомобиля. Одним из таких датчиков является датчик положения дроссельной заслонки.

Принцип работы ДПДЗ заключается в определении угла открытия дроссельной заслонки в определенный момент времени и передачи информации на ЭБУ автомобиля. Другими словами, благодаря ДПДЗ ЭБУ может понять, насколько сильно водитель жмет на газ, на какой угол открыта заслонка и т.д.

Что такое ДПДЗ: место расположения и типы

Место расположения датчика определено его функциональным назначением. Конструктивно, для  снятия показаний, датчик должен быть закреплен на корпусе дроссельной заслонки. Как правило,  он стоит со стороны, противоположной приводу дроссельной заслонки и имеет жесткую механическую связь с ее осью.

Различают несколько видов ДПДЗ ВАЗ:

• пленочно-резистивный датчик дроссельной заслонки ВАЗ (конструктивно простые потенциометры, они «ходят» до 50 -60 тысяч километров);
• бесконтактный ДПДЗ (магниторезистивный). Работают по принципу, основанному на эффекте Холла, сок службы от 100 тыс. км и более;

Датчик дроссельной заслонки ВАЗ: принцип работы

Датчик, реагируя на открывание либо закрывание оси дроссельной заслонки, меняет свое сопротивление, при этом напряжение на сигнальном контакте меняется от 0.7В до 4В.

В свою очередь, ЭБУ двигателя автомобиля анализирует сигналы, поступающие от контроллера, фиксирующего изменения напряжения на сигнальном контакте.

При правильной работе дроссельной заслонки регулировка количества топлива, поступающего для формирования топливной смеси, происходит в штатном режиме.При этом малейший сбой в работе ДПДЗ может привести к подаче топлива больше либо меньше необходимого количества. Результатом такого сбоя может стать серьезное нарушение в работе  ДВС автомобиля.

Признаки неисправности дроссельной заслонки

Нарушение функциональности дроссельной заслонки может быть связано с поломками  ДПДЗ или блока управления заслонки,  с износом  прокладки дроссельной заслонки и др. Датчик положения дроссельной заслонки имеет следующие признаки неисправности:

Также, если сбоит дроссельная заслонка, признаки неисправности по типу установленных датчиков помогают быстрее локализовать проблему. Рассматривая ДПДЗ, признаки неисправности пленочно-резистивных типов связаны с износом резистивного слоя (механический износ датчика либо попадание грязи на рабочую поверхность).

Что касается бесконтактных ДПДЗ, признаки неисправности бесконтактных (магниторезистивных) типов связаны с механической поломкой движущегося узла заслонки либо с возникшим сбоем в  работе электронного преобразователя магнитных сигналов  в постоянное напряжение.

Обратите внимание, при возникновении первых признаков возможных неисправностей дроссельной заслонки, необходимо в первую очередь проверить датчик положения дроссельной заслонки.

Проверка ДПДЗ и его замена

Для проверки датчика  положения дроссельной заслонки необходим мультиметр. Значения снимаемого с датчика напряжения и сопротивления должны находиться в пределах допустимых норм, прописанных в технической документации автомобиля.

Порядок выполняемых действий для проверки датчиков, устанавливаемых  на разные модели автомобилей, практически одинаков.

Этапы проверки:

• заглушив двигатель, устранить препятствия для доступу к датчику;
• отключить провода, идущие к ДПДЗ и определить назначение контактов питания, массы и сигнала для блока управления;
• завести ДВС автомобиля, подключив клеммы мультиметра «+» к контакту питания, а  «- » к контакту масса, после чего замерить напряжение;
• выключив зажигание, при закрытой заслонке, переключить мультиметр в режим замера сопротивления, измерить сопротивление между контактом массы и сигнала для контроллера;
• открыв заслонку, повторить измерения сопротивления.

Важно учитывать, что числовые показатели замеров будут зависеть от типа датчика и модели автомобиля. Отклонение от допустимых норм свидетельствует о поломке датчика. Рекомендуем также прочитать статью о том, как почистить дроссельную заслонку. Из этой статьи вы узнаете, для чего нужна чистка дросселя, а также как правильно чистить дроссельную заслонку и что нужно учитывать в рамках выполнения данной процедуры.

Если проблема выявлена, тогда нужно знать, как заменить датчик положения дроссельной заслонки. Замена датчика дроссельной заслонки выполняется следующим образом:

• сначала производится демонтаж неисправного датчика (выключив зажигание и сняв разъем датчика, следует открутить крепежные винты);
• затем осуществляется установка нового датчика (отсоединив торец оси заслонки с местом посадки датчика, повернув его по кругу, совместив отверстия и вкрутив крепежные винты, надеть разъем);
• далее делается сброс ошибок неисправности из памяти ЭБУ (сняв клемму аккумулятора минимум на 8 часов память ЭБУ обновиться);
• после может требоваться регулировка датчика (при необходимости).

Что в итоге

Как видно, даже такое простое устройство, как ДПДЗ, может влиять на работу двигателя. Более того, при малейших признаках неисправности ДПДЗ необходимо как можно быстрее диагностировать датчик и устранить поломку.  Дело в том, что ездить с неисправным датчиком заслонки попросту опасно.

Рекомендуем также прочитать статью о том, почему плавают обороты двигателя на горячую. Из этой статьи вы узнаете, по каким причинам обороты плавают на прогретом двигателе, а также как обнаружить и устранить данную неисправность. Напоследок отметим, что при выборе нового датчика для замены оптимально приобретать такое устройство, которое уже стояло на машине (при условии, что датчик родной и оригинальный). Также можно подобрать и качественные аналоги, однако в этом случае нужна консультация со специалистом.

Неисправность дроссельной заслонки

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов. Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

• Датчик положения педали акселератора
• Электродвигатель заслонки дросселя
• Регулятор холостого хода
• Датчик положения заслонки
• Механические элементы корпуса
• Воздушный фильтр и элементы забора воздуха
• Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

• Неравномерность оборотов холостого хода
• Остановка двигателя, как на холостом ходу, так и при нажатии на газ
• Двигатель не запускается или глохнет сразу после запуска
• Потеря мощности двигателя
• Рывки при наборе скорости
• Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

• Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
• Убедитесь в пригодности воздушного фильтра.
• Проверьте тестером работоспособность датчика положения педали акселератора.
• Протестируйте работоспособность регулятора холостого хода.
• Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
• Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

• Снимите минусовую клемму с аккумуляторной батареи.
• Отсоедините воздуховод от корпуса заслонки, ослабив хомут
• Разъедините провода, подходящие к датчикам.
• Открутите 4 болта крепления корпуса дросселя и извлеките его.
• Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Чистка заслонки

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

• Снимаем корпус заслонки в порядке, указанном выше
• Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
• Чистой салфеткой или другой тканью снимаем слой грязи и нагара
• Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

(1 оценок) Загрузка…

Подсос воздуха через дроссельную заслонку в автомобиле: признаки и поломки

Чтобы автомобиль хорошо ездил, за ним нужно хорошо ухаживать. ДПДЗ — это девайс в автомобиле, который меняет угловое положение дроссельной заслонки. Но то же делать если у вашего автомобиля подсос воздуха через дроссельную колонку.

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки.

Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ — это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка.

На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

Чистка дроссельной заслонки

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

• Подсос воздуха через так называемую дроссельную заслонку;
• Признаки неисправности дроссельной заслонки;
• Как убрать масло в дроссельной заслонке?;
• Что делать если после чистки дроссельной заслонки поднялись обороты?;
• Чистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания.

В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку — “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её.

То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

Для устранения поломки каждому водителю необходимо знать элементарные признаки неисправности. Многие водители при сталкивании с такой проблемой решают почистить или заменить дроссельную заслонку, но после этого могут подняться обороты. Для того чтобы вернуть прежние обороты нужно отрегулировать дроссельную заслонку, а как именно это сделать мы расскажем немного позже.

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки

• Небольшое затруднение во время запуска двигателя;
• Чувствуются провалы или рывки во время функционирования двигателя;
• Достаточно маленькая мощность;
• Частое возникновение детонации;
• Проваливания, задерживания и подёргивания;
• Функционирование двигателя с небольшими перебоями;
• Увеличение топливного расхода;
• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;
• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
• Иногда самовоспламеняется топливная смесь;
• Во впускном трубопроводе или глушителе слышны некие хлопки.

Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

• Дроссельную заслонку и её ось;
• Форсунку холодного старта;
• Гофру за датчиком расположения дроссельной заслонки;
• Вход очистителя картерных газов, находящийся на гофре;
• Соединение дроссельной заслонки и гофры;
• Кольца форсунок;
• Выводы, через которые выходят бензиновые пары;
• Трубку вакуумного тормозного усилителя.

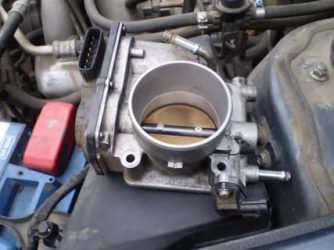

Ремонт дроссельной заслонки

Как проверить места, в которых может возникнуть подсос воздуха?

• При помощи солярки пролейте места посадки форсунок;
• Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
• Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
• Опрыскивайте карбклинером места, в которых происходит подсос воздуха.

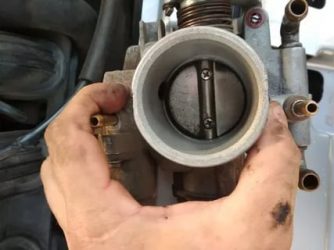

Чистка и регулировка дроссельной заслонки

Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

Итак, после того как у вас возник вопрос вроде «Я почистил, что делать дальше? У меня обороты поднялись!» волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания.

Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание.

Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

• Убедитесь, что контакты холостого хода размыкаются;
• Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

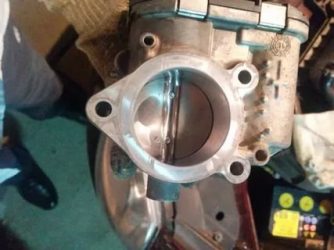

Неисправности дроссельной заслонки

На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания.

Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку.

После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

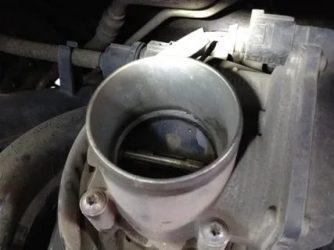

Алгоритм регулирования:

• Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
• При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
• Открутите до конца упорный винтик заслонки и резко отпустите;
• Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
• Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
• Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
• Зафиксируйте винтики.

Вам также может понравиться

Признаки и симптомы неисправности датчиков авто

Доброго времени суток уважаемые читатели! В статье разберем какие датчики и за что отвечают в дизельных и бензиновых моторах, а так же характерные признаки их неправльной работы. Помните, что прежде чем ехать в СТО и паниковать, стоит потратить немного времени и постараться самому найти причину неисправности и устранить её.

В большинстве случаев, проблему можно обнаружить имея при себе персональный диагностический сканер. На сегодняшний день данные приборы способны не только указать на местоположение проблемы, но и подробно описать, что произошло. Среди имеющихся на данный момент автосканеров можем порекомендовать Scan Tool Pro Black Edition.

К основным преимуществам конкретно этой модели можем отнести диагностику не только двигателя, но и остальных систем автомобиля. Сканер достаточно прост в использовании, совместим с большинством новых и старых автомобилей и имеет широкий функционал.

Признаки неисправности датчика ДПДЗ

— на холостом ходу возможны высокие обороты, это наиболее характерный признак;— заметное снижение мощности двигателя и ухудшение приемистости;— при нажатии акселератора появляются рывки, провалы и подергивания;— плавающие обороты на холостом ходу;— при переключении передач, самопроизвольно глохнет двигатель;— возможны перегревы двигателя;

— при ускорении наблюдается детонация.

(лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки во время сброса педали газа, понижение мощности и соответственно повышенный расход бензина).

на фото видно сильно изношенные дорожки

Причинами неисправности датчика ДПДЗ могут быть:— окисление контактов, в данной ситуации надо взять специальную жидкость WD и безворсовой тканью почистить все контакты в колодке и под крышкой;— изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя, в этой ситуации берем пинцет и аккуратно, совсем чуть чуть подгибаем контакты на целые дорожки;— выходит из строя подвижный контакт, возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя;

— дроссельная заслонка на холостом ходу до конца не закрывается, в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.

Датчик дпдз редко выходит из строя, рядовой автовладелец не сможет диагностировать поломку, некоторые даже не знают где расположен сам датчик, он располагается напротив дроссельной заслонки.

Ошибка check выскакивает не всегда.

Рекомендуем статью про ремонт ДПДЗ, в ней рассмотрен один из способов восстановления его работоспособности.

Признаки неисправности клапана холостого хода

— неустойчивые обороты двигателя на холостом ходу;— самопроизвольное повышение или снижение оборотов двигателя;— двигатель глохнет при выключении передачи или холостом ходу;— отсутствие повышенных оборотов при запуске холодного двигателя;

— снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).

К лапан холостого хода в таком состоянии нормально функционировать не сможет.

Ошибка check выскакивает не всегда.

Лучшей профилактикой считается периодическая чистка клапана холостого хода со снятием, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.

Признаки неисправности датчика ДМРВ

Датчик ДМРВ могут называть датчик массового расхода воздуха, мап или maf сенсор.

Признаки неисправности датчика дмрв или абсолютного давления во впускном коллекторе характеризуются:— до 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход;— провалы при разгоне и подтраивания;— машина иногда глохнет на холостом ходу при резком нажатии педали газа;— повышенный расход;— неприятный запах выхлопа;

— хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика).

Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.

Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания он может долгое время.

Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.

— спидометр не работает или дает неверные показания;— нестабильный холостой ход;— повышенный расход горючего;— мотор перестает развивать полную мощность.— стрелка указателя топлива почти мгновенно реагирует на колебания уровня топлива в баке т.к.

компьютер думает, что автомобиль не движется, и меньше «сглаживает» показания датчика;— одометр не наматывает пробег;— АКПП при переключении скорости сбрасывается сама на нейтралку, или самопроизвольно нелогично переключается;— машина перестает реагировать на педаль газа и идёт накатом;

— при городском движении при наборе скорости коробка резко повышает обороты и не ускоряется, не реагирует на другие режимы 2 и 1. Она как бы едет только на 1 скорости но не тормозит двигателем.

Принцип работы датчика скорости на всех автомобилях одинаковый и его можно восстановить самому, разберем на примере ремонт датчика скорости nissan cefiro. Датчик скорости располагается, в большинстве случаев, со стороны акпп.

Признаки и причины неисправности датчика детонации

— Приходит в неисправное состояние довольно редко. Чем сломается датчик, скорее что-то случится с его проводкой. Возможно, что-то случилось с ними, если при оборотах превышающих 3000 повысится чувствительность двигателя к тому, насколько качественное топливо в него заливают. Если топливо окажется некачественным, возникнет «стук пальцев».

датчик детонации

— симптомы неправильной установки угла опережения зажигания. Кто ездил на автомобилях с механической системой управления двигателя, тот знает, о чем я говорю. Стоит только на несколько градусов сместить УОЗ в раннюю или позднюю сторону, так двигатель либо потеряет динамику, так как будто вы едите на ручнике, либо начнет детонировать — звенеть при незначительной нагрузке или же «простреливать» в выхлопную систему. Все завит от детонационной стойкости залитого топлива и УОЗ при котором работает ваш двигатель.

К примеру (из опыта), мне встречалась Audi с V-образным двигателем с двумя датчиками детонации, которая наотрез отказывалась развивать полную мощность. Двигатель очень вяло набирал обороты, а павлодарские специалисты указывали на забитую топливную систему. Однако, при проверке на стенде, форсунки отлично распыляли топливо, а манометр показывал на эталонное значение давления в рейке. Но все же, при замере стробоскопом УОЗ выяснилось, что он смещен более чем на 10 градусов от нормального значения, которое описано в руководстве. Причиной всему был один из двух датчиков детонации на втором блоке двигателя.

Еще один интересный случай, связанный с неисправностью датчика детонации, был с двигателем Subaru. При покупке машина, подобно вышеописанной Audi, не развивала полную мощность. При этом двигатель работал очень ровно, топливная система (форсунки, бензобак) была абсолютно чистая и признаков каких либо неисправностей не было и вовсе. Однако хозяин автомобиля жаловался на то, что он и обычную инжекторную десятку обогнать не может. По опыту с Audi мы проверили датчик детонации на этом двигателе, но датчик оказался очень даже «живым». Сопротивления 540 кОм, как и положено по спецификации. На постукивания ДД реагировал живо — 30-40 мвольт.

Причина была найдена не скоро. На нескольких американских сайтах я нашел владельцев точно таких же автомобилей, которые тоже жаловались на ужасную динамику мотора. Но смышленые американцы быстро поняли, в чем дело и зашунтили цепь датчика детонации конденсатором, а были и те, кто особо с электроникой возиться не хотел и предпочел подкладку из куска резины, которую подкладывали под датчик. В результате чувствительность ДД снижалась и появление небольших вибраций в моторе вовсе игнорировалось. Таким образом, уже через несколько километров машина становилась резвой и динамичной.

Ошибка check выскакивает не всегда или пропадает.

Признаки неисправности датчика температуры охлаждающей жидкости

Электронная система управления устанавливает температуру двигателя пригодную для пуска на значение в ноль градусов Цельсия и на регулятор добавочного воздуха поступает соответствующая команда. В случае неисправности датчика температуры, пропорции воздуха и бензина в смеси будут далеки от оптимальных, что затруднит запуск двигателя в условиях низких температур. После того, как двигатель всё же удастся запустить, в течении двух минут электронный блок управления решит, что температура охлаждающей жидкости поднялась до 80 градусов. По этой причине играть педалью газа придётся не только при запуске, но и при прогреве двигателя.

датчик ОЖ

С этой же неисправностью проблемы будут и в жаркую погоду. При нагреве двигателя до температуры значение которой близко к максимально допустимому, блок управления будет предполагать, что температура тосола имеет нормально значение, и не предпримет мер по корректировке угла опережения зажигания. Произойдёт потеря мощности и возникнет детонация двигателя.

Рассмотри симптомы кратко:— холостые обороты ниже нормы;— неправильная работа вентиляторов автомобиля, включаются на холодный двигатель и не включаются когда требуется, в следствии чего возрастает температура;

— появление темного дыма из выхлопной трубы.

На большинстве автомобилей присутствуют 2-а датчика температуры ож, данные от первого идут на панель приборов, а от второго датчика зависит включение и выключение вентилятора радиатора.

Ошибка выскакивает не всегда.

Ответ на вопрос:
что делать с завышением или понижением импульсов датчика охлаждающей жидкости
Менять, чем скорее, тем лучше.

Признаки неисправности датчика положения распредвала

датчик распредвала

— коробка передач блокируется на одной передачи, обычно на первой, повторный запуск двигателя может решить проблему;— автомобиль двигается рывками;— автомобиль испытывает затруднительный разгон после 60 км/ч.— двигатель периодически глохнет, особенно часто это происходит на холостых оборотах;— возможны хлопки в системе выхлопных газов;

— исчезновение искры, завести двигатель не получится.

Признаки неисправности датчика положения коленвала

датчик коленвала

— при интенсивном разгоне появляется детонация;— нестабильные обороты на холостом ходу;— обороты автомобиля сами повышаются либо падают;— автомобиль глохнет;

— не получается запустить двигатель.

Признаки неисправности катушки зажигания

Выходит из строя довольно часто.

Симптомами являются:— возникающие провалы мощности;— снижение общей мощности двигателя;— неустойчивость в режиме холостого хода;

— провалы во время разгона, и даже отключение двух цилиндров.

Если расстояние до станции техобслуживания составляет несколько километров и вы можете до неё добраться, вам следует отключить соответствующие форсунки. В противном случае бензин, впрыскиваемый форсунками в нерабочие цилиндры, будет смывать масло. Последствия могут быть разные от забития картера до залегания уплотнительных колец.

Проверить можно способом отключения катушек зажигания по очереди, когда наткнетесь на неисправную катушку работа двигателя не измениться.

Признаки неисправности генератора

— при работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора;— разрядка или перезаряд (выкипание) аккумуляторной батареи;— тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе;— значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности;

— посторонние звуки (вой, писк) исходящие от генератора.

Признаки неисправности адсорбера

Электромагнитный клапан продувки адсорбера устанавливается на всех современных автомобиля с целью предотвращения попадания паров топлива в атмосферу. Сам адсорбер, это некая емкость наполненная адсорбентом в которой и содержатся пары топлива. В качестве адсорбента чаще всего выступает активированный уголь.

Признаки неисправности клапана адсорбера:— поломка может послужить выходом из строя клапана продувки;— поломка может послужить выходом из строя топливного насоса;— во впускном коллекторе могут накапливаться пары бензина, в следствии нарушается пропорция топливовоздушной смеси и двигатель теряет мощность;

— полная остановка двигателя.
