Контроль над работой двигателя автомобиля ВАЗ-2170 “Приора” осуществляется при помощи электронного блока управления (ЭБУ). Также он отслеживает выполнение норм экологической безопасности “Евро 3”, “Евро 4” и реализует обратную связь при помощи диагностического разъема OBD-II.
Какие данные поступают в контроллер
Эбу “Приоры” работает в режиме непрерывного считывания информации с датчиков. На основе этих сведений компьютером принимаются решения об изменении режимов работы систем двигателя. Виды данных, поступающих в контроллер, следующие:
- электрическое напряжение в сети автомобиля;
- наличие детонации в камерах сгорания;
- скорость автомобиля;
- температура системы охлаждения;
- количество кислорода в выхлопных газах;
- расход воздуха;
- температура воздуха, поступающего во впускной коллектор;
- положение распределительного и коленчатого валов;
- положение дросселя.
Чем управляет контроллер
После обработки информации Эбу “Лады-Приоры” вносит корректировки работу следующих механизмов:
- системы зажигания;
- системы охлаждения — управляет работой вентилятора;
- топливной системы (работа форсунок и топливного насоса);
- системы управления климатом салона (режимы работы кондиционера);
- системы улавливания паров в выхлопных газах;
Управление происходит путем замыкания выходных цепей через выходные транзисторы.
Разновидности памяти ЭБУ
Для того чтобы выполнять свои функции, контроллеру приходится оперировать с множеством данных. Некоторые из них постоянно находятся в работе, другие загружаются периодически. Поэтому память поделена на три разновидности:
- ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
- ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.
- ЭРПЗУ — электрически программируемое запоминающее устройство. Этот тип памяти является частью штатной противоугонной системы. Блок управления иммобилайзером во время запуска двигателя передает коды в Эбу “Приоры”, где находятся коды-пароли, разрешающие или запрещающие старт. Кроме этого, ЭРПЗУ фиксирует отклонения в работе двигателя. Эта память не зависит от подачи электричества и хранит информацию в контроллере постоянно.
Системы самостоятельной диагностики
Как любой компьютер, Эбу “Приоры” имеет обратную связь с пользователем.
Водитель узнает о неполадках при помощи сигнальных кодов, которые можно увидеть двумя способами: при помощи дополнительного бортового компьютера, подключаемого к диагностическому разъему, и на панели приборов после совершения нехитрых манипуляций.
Для самостоятельной диагностики можно устанавливать следующие устройства:
- Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
- Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя.
Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа. Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя. После задействования этой опции, включится режим Эбу “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.
- Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.
Как выполнить диагностику при помощи штатного бортового компьютера
При отсутствии дополнительных средств диагностики ошибки, которые считывает Эбу “Приоры”, можно вывести на панель приборов штатным способом. Для этого нужно:
- Удерживая кнопку сброса пробега, включить зажигание. После нажатия в течение 4 секунд панель приборов приходит в движение (загораются все индикаторы, стрелки приборов несколько раз поворачиваются вокруг оси, ЖК-табло включает все регистры). Это говорит о том, что включился режим самодиагностики.
- На правом подрулевом переключателе кнопкой Reset выбирается положение показа версии прошивки, кода ошибок, сброса ошибок.
Если нужно избавиться от ошибки двигателя, в режиме сброса следует нажать Reset, и удерживать кнопку в таком положении в течение 3 секунд.
Коды ошибок
В режиме ошибок компьютер может выдавать следующие коды:
- 2 — слишком высокое напряжение в сети;
- 3 — неисправности датчика уровня топлива;
- 4 — неисправность датчика температуры ОЖ;
- 5 — ошибка датчика наружной температуры;
- 6 — слишком высокая температура двигателя;
- 7 — низкое давление в системе смазки;
- 8 — неисправность тормозной системы;
- 9 — низкое напряжение аккумуляторной батареи.
После устранения неисправностей нужно произвести сброс ошибки. Если в течение 20 секунд не производить никаких действий, то бортовой компьютер переходит в обычный режим работы.
Как заменить Эбу “Приоры”
Причин для замены контроллера может быть множество: желание установить другую модель, которая может работать с более эффективными прошивками, выход из строя, некорректная работа.
Узнать, какое Эбу на “Приоре”, можно методом диагностики, либо по идентификатору прошивки, который можно сверить на специальном сайте. На автомобилях устанавливаются контроллеры Bosch М 10 и «Январь-7».
Для того чтобы поменять ЭБУ, нужно сделать следующее:
- Отключить бортовую систему от аккумуляторной батареи. Для этого достаточно снять минусовую клемму.

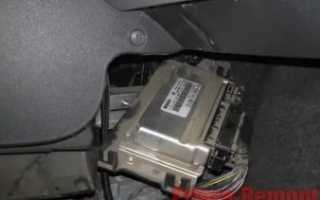

- Демонтировать пластиковую облицовку тоннеля с правой стороны.

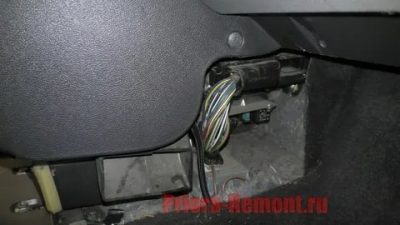

- Сдвинуть до упора скобу, фиксирующую разъем с пучком проводов.
- Вынуть колодку с проводами.

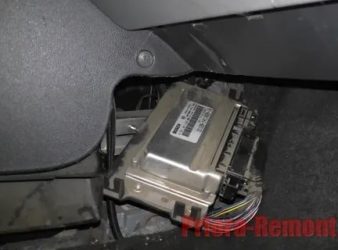

- Отвернуть 2 гайки в месте, где Эбу “Приоры” крепится к кронштейну.
- Приподняв контроллер вверх, вынуть его через правую сторону.
Как видно из описания, процедура очень простая и не занимает более 5-10 минут. Установка происходит в обратном порядке.
Электросхема лада приора — схема электрооборудования
F1 (зеленый) 30 Электронная система управления двигателемF2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажиганияF3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуривательF4 (синий) 60 Генератор ПриорыF5 (красный) 50 Усилитель электромеханический рулевого управления
F6 (синий) 60 Генератор
Блок предохранителей Лада Приора в салоне
F1 (голубой) 15 Цепь главного реле и блокировки стартераF2 (коричневый) 7,5 Цепь питания контроллераF3 (голубой) 15 Предохранитель электробензонасосаК1 — Реле зажигания
К2 — Реле электробензонасоса
Блок предохранителей Лада Приора под панелью приборов
F1 25 Электровентилятор радиатора системы охлажденияF2 25 Обогрев заднего стекла ПриорыF3 10 Дальний свет правыйF4 10 Дальний свет левыйF5 10 Звуковой сигналF6 7.5 Ближний свет (левый)F7 7.5 Ближний свет (правый)F8 10 Тревожный сигналF9 25 Отопитель ПриорыF10) 7.
5 Освещение салона, комбинация приборов, стоп-сигналF11 20 СтеклоочистительF12 10 Клемма 15 приборовF13 15 ПрикуривательF14 5 Габаритный огонь левый, освещение номерного знака, освещение багажникаF15 5 Габаритный огонь правыйF16 10 Клемма 15 АБСF17 10 Противотуманная фара (ПТФ) леваяF18 10 Противотуманная фара (ПТФ) праваяF19 15 Обогрев сидений
F31 или F27 30 Блок управления электропакетом
Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора
ВАЗ Приора 2171 MT 98 л.с. 217130-139-0323 2013 Универсал. Лада 217130 фото
Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.
Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.
Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.
Корпус блока управления электропакетом Приора 2170-3763040
Плата блока управления электропакетом Приора 2170-3763040
Расположение выводов блока управления электропакетом Приора 2170-3763040
Схема блока управления электропакетом Приора 2170-3763040
Назначение деталей на плате блока управления электропакетом Приора 2170-3763040
ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов
Блок управления электропакетом Приора 2170-3763040 старый
После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.
Установлен новый блок управления электропакетом 2170-3763040 Приора:
Блок управления электропакетом 2170-3763040 новый
Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.
Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)
VN5016AJTR-E
Перепайка микросхем VN5016AJTR-E результатов не принесла.
Перепаяна микросхема: MCZ33972EW
Микросхема MCZ33972EW под замену.
следующая статья:
Что делать если Приора не снимается со штатной сигнализации!
приколыреле и предохранители лада ларгус
Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.Как правило, здесь задействованы несколько блоков, которые имеют синхронизациюмежду собой.
- Ключ зажигания
- Модуль радиоканала (Находится в водительской двери)
- Блок электропакета (Блок комфорта)
- ЭБУ двигателя
Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться налюбой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код,который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер)Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками,если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройстване распознан, ЭБУ двигателя блокируется и автомобиль не заводится.
Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.Процедуру обучения ключей я описывать не буду, в интернете полно информации.На самом деле главным ключом, является красный обучающий ключ, в нем хранитсякод который после обучения записывается в рабочий ключ и остальные блоки.
Попробую подробней объяснить как это все работает:
- Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
- Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета иблоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.
Как определить обучены ключи или нет:
- Лампа ИММО на панели приборов тухнет через 5 секунд — ключи обучены.
- Лампа ИММO тухнет через 30 секунд — ключи не обучены. (Автомобиль будет заводится любой болванкой)
Варианты отключения ИММО:
Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатномрежиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.
Если автомобиль не снимается с охраны с пульта дистанционного управления:
- Тут ситуация немного сложней, для этого и писалась данная статья.Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,автомобиль подает звуковые сигналы и тд.Конечно же вы откроете автомобиль механическим способом с помощью замочной скважиныв двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,автомобиль при этом не заводится.Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.При всем этом блок электропакета остался на охране.
- Снять блок электропакета с охраны можно двумя способами.1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключатой же машины. Таким способом можно снять блок комфорта с охраны.2) Разобрать блок электропакета и с помощью программатора очистить микросхему памятиеепром М95080.
Блок комфорта, снятие с охраны.Данная инструкция относится только для разблокировки блока электропакета.Если нужно разблокировать запуск двигателя, достаточно записать необученныйдамп еепром в ЭБУ двигателя.
Разбираем блок и находим микросхему памяти еепрм M95080.Данную микросхему достаточно вставить в программатор и полностью очистить, илизаменить на новую если нет программатора.При повторном обучении ключей все необходимые данные пропишутся в нее заново.
После очистки микросхемы блок электропакета выйдет с охраны.
Еще несколько фоток в тему и видео.
Распиновка блока комфорта для подключения на столе.
Схема подключения контроллера электро пакета.
Схема панели приборов
