Как поменять ручку ручника на приоре?

Инструкция: замена ручника на приоре — неисправности, подтяжка

› Приороведение

Некоторые водители тазов, издревле пользовались первой передачей, чтобы машина не укатилась, даже имея ручник, батя всегда учил ставить скорость. Но это может кончится нехорошо, если скорость не выключить и завести машину. Со временем стояночный тормоз, от постоянного использования растягивает тросик, натянуть его можно ограниченное количество раз, потом пидётся снять, потому что подтягивать уже бесполезно.

Он перестает держать машину, не фиксируется. Подтянуть ручник на Приоре, можно всего двумя ключиками на 8 в яме. Обычно это делают у себя в гараже. Вот замена привода и тросика ручника на Приоре, потребует дополнительных ключей. Из всех тормозных систем автомобиля Приора, стояночная выделяется отдельно. Она спасает от неприятных неожиданностей – пока она работает, машина никуда не откатится на парковке. Когда не держит ручник, стоит сразу же начать ремонт, возможно просто нужно его подтянуть. Лада Приора получила деталь аж от 2108 — с тех пор он не изменен.

Когда ручка ручника поднимается водителем все выше, чтобы удержать машину на месте, это свидетельствует о том, что стояночная тормозная система не работает. Чаще всего это решается подтяжкой, просто натянуть тросик и ручник будет держать. Неисправностей в системе стояночного тормоза автомобиля Приора может быть несколько, читайте статью до конца и узнаете о них.

Ручник (стояночный тормоз) на Приору – артикул и цена

В сборе стояночная тормозная система машины Приора носит каталожное название «Привод ручного тормоза» — номер С170. Основные комплектующие:

• скоба на тросик: 2108-03508214-20, 30 рублей;
• трос ручника: 2110-03508180-01, цена – 400 рублей;
• ось стояночной тяги: 2110-03508073-00, цена – 500 рублей;
• прокладка стояночной тяги 2110-03508089-00;
• тяга стояночного привода: 2108-03508089-00, цена – 250 рублей;
• рычаг стояночного тормоза (в сборе): 2110-03508012-00, цена – 600 рублей. Кнопка – 2110-03508039-00;
• рычаг в сборе с тягой: 2110-03508010-00, цена – 1300 рублей;
• защитный чехол тяги: 2108-03508046-00, цена – 40 рублей;
• уравниватель тросика: 2108-03508075-10, цена – 50 рублей.

Основные неисправности

По закону, неисправность ручного тормоза принимается в двух случаях:

• Если при 16-процентном склоне ручник не держит снаряженную машину (без груза и пассажиров, но с полным баком бензина, масса водителя принимается за 75 кг).
• Если при 23-процентном уклоне ручной тормоз не держит машину с полной нагрузкой (достигнута максимальная разрешенная масса автомобиля).

В реальности чаще неисправность этого тормозного механизма Лады Приоры замечается не при помощи измерения крутости склона, а по щелчкам. Когда к обычному «набору звуков» при оставлении машины добавляется еще один щелчок ручника, каждый автолюбитель понимает, что пора подтягивать тросик.

Но неисправности на этом не заканчиваются. Для стояночной тормозной системы они могут быть следующими:

• Тросик слишком сильно растянулся. Со временем он подвергается деформации. Его можно подтягивать, но до определенной степени.
• Тросик порвался. Когда «лимит» исчерпан, механическое устройство придется заменить.
• Индикатор ручного тормоза на приборной панели не загорается или не гаснет. Виной этому датчики.
• Кнопка рычага заедает.

Как подтянуть ручник на Приоре

Регулировка ручника на автомобиле Приора делается за 7 простых шагов, смотрите их чуть ниже. Нормальной работой рычага ручного тормоза считается движение в два-четыре щелчка. Обычно увеличение щелчков наступает каждые 20-30 тысяч километров пробега. Ход рычага должен оставаться нормальным, поэтому подтягивать его нужно вовремя. Совсем необязательно сразу же покупать новый комплект на Приору, потому что с подтяжкой можно справиться самостоятельно.

Перед тем, как подтягивать тросик, приготовьте инструменты:

• головка «13»;
• ключи «13», «10»;
• трещотка;
• техническая смазка.

Работы выполняйте по инструкции:

1. Машину поставьте на яму. Если возможности нет, то можно приподнять заднюю часть машины, а затем подложить подпорки. Будет неудобно, но этот способ тоже сработает. Рычаг ручного тормоза опустите, поставьте машину на передачу.
2. Снимите металлический чехол, под которым прячется уравнитель тросика. Его натяжение регулируется там же. Болты крепления чехла снимите при помощи ключей.
3. Шток рычага ручного тормоза покройте смазкой, чтобы корректировка степени натяжения механического устройства прошла более легко.
4. Ослабьте контргайку штока.
5. Обратите внимание на гайку штока. Если ручник нужно подтянуть, уменьшив количество щелчков до нормальной работы, крутите гайку по часовой. Если нужно увеличить количество щелчков, крутите гайку против часовой стрелки.
6. Попробуйте затянуть ручник.

   Он должен фиксировать задние колеса от проворачивания.

7. Установите металлический чехол обратно.

Как поменять ручник на Приоре — пошаговое руководство

Замена троса ручника нужна тогда, когда обычная подтяжка – уже не выход, придется менять трос, или привод. Для того чтобы заменить тросик на автомобиле Приора, приготовьте крестовую отвертку, набор ключей.

Замена тросика проводится следующим образом:

1. Поставьте машину на яму, опустите ручник, включите передачу.
2. Поддомкратьте заднюю часть машины, подложите подпорки, снимите колеса. Далее действия будут описываться по одной стороне, их нужно будет повторять с другой стороны.
3. Ослабьте крепеж основного глушителя и подвесьте его. То же самое проделайте с резонатором.
4. Слегка ослабьте контргайку штока ручного тормоза. Демонтируйте уравнитель тросика.
5. Достаньте наконечник тросика, протянув его через специальный кронштейн.
6. Демонтируйте скобы, которые придерживают трос на месте.
7. Отверткой надавите на рычаг привода, чтобы отвести его дальше от тормозной колодки. Рычаг должен перейти в переднее положение. После этого от рычага тормоза можно отсоединить наконечник тросика.
8. Ослабьте гайку крепления на задней балке, которая удерживает тросик, а затем потяните его к себе.
9. Протяните тросик через кронштейн, который крепится к кузову, затем – через тормозной щит.
10. Проверьте работу стояночного тормоза, проведите регулировку. Если нужно, затягиваем гайку сильнее.

Для того чтобы поменять рычаг ручного тормоза Приоры, понадобится набор ключей, пассатижи, крестообразная отвертка.

Работы по замене проведите по следующей инструкции:

1. Загоните машину на яму. Снимите минусовую клемму с АКБ.
2. Демонтируйте облицовку центрального тоннеля в салоне.
3. Внизу снимите металлическую пластину, которая закрывает шток стояночного тормоза. Ослабьте контргайку, а затем демонтируйте уравнитель.
4. Из отверстия в полу достаньте защитный чехол.
5. Находясь в салоне, отверните винт, который крепит переключатель индикаторы ручника приборки. Этот винт держит массу переключателя индикатора.
6. При помощи ключа отверните болты крепления ручки под обшивкой.
7. Потяните рычаг в сборе к себе – вверх, за ним вытягивайте тягу.
8. Тягу можно заменить, для этого достаньте шплинт и шайбу. Тяга будет свободна, ее можно заменить.
9. Разъедините тягу и ось.
10. Соберите привод ручного тормоза в порядке, обратном снятию. Собрав систему, выполните регулировку тросика, добиваясь 2-4 щелчков для фиксации машины.

Мы в контакте: Задай вопрос — получи ответ! Инструкция: как подтянуть ручник на приоре — цена деталей Ссылка на основную публикацию

Ручной тормоз (ручник) Приора: как подтянуть трос, ослабить, регулировка, не держит

Некоторые водители тазов, издревле пользовались первой передачей, чтобы машина не укатилась, даже имея ручник, батя всегда учил ставить скорость. Но это может кончится нехорошо, если скорость не выключить и завести машину. Со временем стояночный тормоз, от постоянного использования растягивает тросик, натянуть его можно ограниченное количество раз, потом пидётся снять, потому что подтягивать уже бесполезно.

Он перестает держать машину, не фиксируется.

Подтянуть ручник на Приоре, можно всего двумя ключиками на 8 в яме. Обычно это делают у себя в гараже. Вот замена привода и тросика ручника на Приоре, потребует дополнительных ключей. Из всех тормозных систем автомобиля Приора, стояночная выделяется отдельно. Она спасает от неприятных неожиданностей – пока она работает, машина никуда не откатится на парковке. Когда не держит ручник, стоит сразу же начать ремонт, возможно просто нужно его подтянуть.

Лада Приора получила деталь аж от 2108 — с тех пор он не изменен.

Когда ручка ручника поднимается водителем все выше, чтобы удержать машину на месте, это свидетельствует о том, что стояночная тормозная система не работает. Чаще всего это решается подтяжкой, просто натянуть тросик и ручник будет держать. Неисправностей в системе стояночного тормоза автомобиля Приора может быть несколько, читайте статью до конца и узнаете о них.

Регулируем ручник: как подтянуть или ослабить

Стояночный тормоз – составляющая часть автомобильной тормозной системы. Его предназначение – предотвращение самопроизвольного движения транспортного средства при парковке.

Ручник используют в экстремальных случаях – к примеру, при отказе тормоза. Без ручника трудно тронуться на дороге с уклоном. Как видим, стояночный тормоз – полезный механизм.

Поэтому поддерживайте ручник в рабочем состоянии и регулярно проводите диагностику, подтягивайте и регулируйте его.

Проверка исправности ручника

Самую простую диагностику исправной работы стояночного тормоза провести под силу каждому автолюбителю. Выберите участок дороги с уклоном 23–25%. Остановитесь, включите нейтральную передачу и затяните ручник. Если автомобиль не двигается после отпускания педали основного тормоза, то ручник работает.

Как пользоваться ручником

На заметку. Работники сервисов технического обслуживания автомобилей рекомендуют проверять работу стояночного тормоза минимум 1 раз в месяц.

При затяжке рычага стояночного тормоза обратите внимание на количество щелчков храпового механизма. При исправном состоянии ручника должно быть от двух до четырёх щелчков. Если их меньше, то надо отпустить привод стояночного тормоза. Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина.

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

В автоспорте ручник помогает ввести автомобиль в управляемый занос. Тут необходимы определённые навыки и умения.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

1. Опустить рычаг ручника вниз.
2. Ослабить ключом на 13 контргайку привода.

   Ключом на 13 открутить контргайку на тяге ручника

3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

1. Опустить рукоятку стояночного тормоза вниз.
2. Отпустить контргайку.
3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

1. Вывесить задние колёса.
2. Опустить рычаг ручника вниз.
3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
2. Освободить контргайку.
3. Затянуть гайку на тяге на несколько оборотов.
4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

• Дмитрий Кузнецов
• Распечатать

Как натянуть трос ручника на Приоре

Износ задних тормозных колодок неизбежен, и именно поэтому со временем приходится натягивать трос ручника, чтобы стояночный тормоз работал эффективно. На Приоре, так же как и на других переднеприводных автомобилях отечественного производства, регулировка выполняется одинаково, и для ее выполнения понадобится всего лишь два ключа на 13, желательно рожковых.

Чтобы посмотреть на всю эту работу наглядно, с записал видео урок, который покажет данный процесс максимально подробно.

руководство по регулировке ручника на Приоре

• Данная работа была сделана на примере десятки, но единственное отличие, которое может быть — это установка на Приоре защитного металлического экрана, который предварительно необходимо будет снять.
• Ниже будет представлен фото отчет на случай недоступности просмотра видео ролика.
• Выполнять эту процедуру удобнее всего на яме или подъемнике, чтобы добраться до механизма регулировки без особых проблем. В задней части машины, под ее днищем нужно найти вот такой механизм, который показан ниже на фото:

Как подтянуть ручник на приоре: конструкция и особенности

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе.

Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей.

Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

• рычаг, который активирует работу тормоза;
• тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

1. Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
2. Тросы переходят в натянутое положение.
3. Блокировка задних колес для торможения.
4. Снятие ручника для расслабления тросов.
5. Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа.

Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы.

На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

1. Снятие теплоотводящего экрана.
2. Ослабление контрящей гайки.
3. Первую нужно закрутить до максимального уровня.
4. Натягиваются открытые тросы.
5. Затягиваются гайки, и устанавливается на место экран.

Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Рекомендуем: Чем опасно масляное голодание двигателя машины

Ваз 2170 | регулировка стояночного тормоза | приора

Рычаг стояночного тормоза через тросовые тяги приводит в действие тормозные механизмы задних колес. В качестве тяг используется стальной трос в гибкой, витой оплетке. Износ стояночного тормоза в процессе эксплуатации незначителен. Обычно регулировка стояночного тормоза не требуется, благодаря работе системы саморегулирования тормозных дисков.

• Регулировку стояночного тормоза производят при исправной рабочей тормозной системе в следующих случаях:
• — после замены тросов привода стояночного тормоза;
• — после замены скоб тормозного дискового механизма;
• — после замены тормозных колодок или тормозных дисков;
• — при большом ходе рычага стояночного хода.

ПредупреждениеТросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.

1. Регулировку стояночного тормоза проводите в следующем порядке:
2. — несколько раз с силой нажмите на педаль тормоза и отпустите ее;
3. — опустите рычаг стояночного тормоза в нижнее положение;
4. — приподнимите и выставьте на опору заднюю часть автомобиля;

Рис. 310. Место расположения регулятора стояночного тормоза у уравнителя (показано стрелкой)

Рис. 311. Положение рычажка ручного тормоза на заднем тормозном суппорте при регулировке стояночного тормоза

— затягивайте регулировочную гайку (рис. 310) рядом с уравнителем до тех пор, пока рычажок ручного тормоза на заднем тормозном суппорте не сдвинется с упора (рис. 311). Образовавшийся зазор может составлять до 1 мм;

— установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски;

— установите рычаг привода стояночного тормоза на 3—6 щелчков и убедитесь, что колеса в этом случае не проворачиваются.

Если тяговые тросы привода не обеспечивают должного натяга всего тормозного механизма, то в этом случае регулировку стояночного тормоза проводите в следующем порядке:

С чего начать замену

Замена ручника ваз 2110

В первую очередь замена троса начинается с выполнения таких операций:

Как подтянуть ручник на приоре — Авто-мастерская онлайн

короче весь день провел занимаясь авто, снял сиденья центральную консоль и менял проводку на прикуриватель, все собрал еду домой а ручник не фиксируется и не щелкает на него идет какой то провод я мог его повредить случайно? кнопка Р на панель также горит когда поднимаешь его. помогите в чем дело может быть?

19

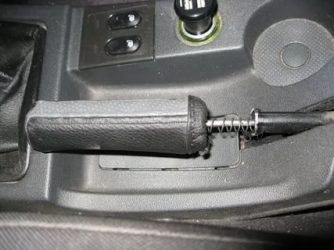

У меня такая же хрень была, я с класики пружинку снял и поставил она там пожоще и все гуд=)))))

Была такая же болезнь, согнул его в сторону пассажирского сидения и все щелкает и фиксирует))). Там механизм, наш русский ))

операцию по растягиванию пружины на приоре хоть в ТО заносия как то подъехал поздно вечером к мусорному контейнеру, поставил на ручник и давай мусор выноситьсмеркалосьв ночной тиши раздался щелчок соскочившего ручникаи вот стоит контейнеря с мешком мусора в руках и быстроокругляющимися глазами

а приора знай себе катится под горку

пружинка 100%! правда вкручивать кнопку после растяжки пружины тот еще гемор) не получиться если вкрутить ее, то подходит кнопка двери от 2108, она очень легко вкручивается)))

какая кнопка двери?

ну кнопка двери, которую нажимаешь вниз-дверь закрыта, поднял-открыта)

Спасибо! попробую её!а то свою раздраконил))а незнаешь случайно может какая то пружинка ещё подходит?!)

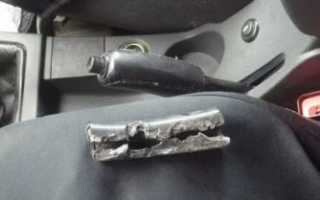

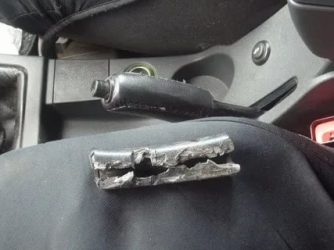

я старую просто растянул маленько) но прожила вся эта конструкция не долго) сломалась сама ручка (металл лопнул), пришлось менять ручку)

Сколько у вас стоит она?у нас 700 с чем то

я брал 3 года назад за 500 руб.) так и продал приору, ручка целая)

у меня такое было пару мес назад, у меня просто умер зубчатый видней вместе с пружиной, купил новый ручник и всё

++++ я тоже пружину растягивал+ еще ВДшкой пролил всё

пружинка зараза! Больная темка на приорах)

Если снимали центральный тоннель и много раз поднимали-опускали ручник могли его немного отвести в сторону от продольной оси автомобиля, так бывает когда например дергаешь ручник наклонившись с улицы, а не сидя в авто. Если так, то его можно потянуть в другую сторону, попробовать выровнять. Дело в том что пружина ходит в довольно узком канале и малейшей его искривление её клинит.

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются.

Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке.

Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Как подтянуть или заменить ручник на ВАЗ «Приора»

Стояночный тормоз — один из ключевых элементов всей тормозной системы. Любой автомобилист осознаёт исключительную важность этого устройства. Когда агрегат выходит из строя, оттягивать с ремонтом не стоит. Исправность системы — важное условие безопасной эксплуатации автомобиля. Мы расскажем, как подтянуть ручник на «Приоре» или провести замену стояночного тормоза.

Износ тормозных колодок приводит к тому, что приходится регулярно подтягивать трос ручника

Регулировка

Износ тормозных колодок, как и других элементов автомобиля, неизбежен. По этой причине регулярно приходится подтягивать и трос. При нормальной эксплуатации автомобиля периодичность регулировки тормозной системы — каждые 20–30 км. пробега. Для настройки потребуется две рожковые отвёртки. Работы лучше проводить в гаражной яме или на эстакаде. Перед началом операции очищаем днище автомобиля от грязи.

• Снимаем теплоотводящий экран (крепится на 4 болтах).
• Ослабляем контргайку и регулируем трос до тех пор, пока его натяжение не обеспечит эффективную работу ручника (надёжную блокировку колёс).
• Не стоит чрезмерно натягивать трос (приводит к перегреву барабанов и преждевременному износу всех элементов конструкции).
• Закручиваем контргайку, устанавливаем экран.

Причины, по которым стоит заменить трос:

• чрезмерно ослабли наконечники;
• сильно износились нити;
• трос с усилием перемещается в оболочке (даже после смазки).

Если замена тросов не устранила проблему, то необходимо менять стояночный тормоз

Если регулировка тросов не дала желаемого результата — меняем стояночный тормоз.

Порядок выполнения работ:

• Отсоединяем провода от клемм АКБ.
• Демонтируем уравнитель.
• Откручиваем крепёжные болты.
• Отводим кронштейн в сторону.
• Выводим тягу из отверстия в полу, демонтируем рычаг ручника.
• Вынимаем шплинт, шайбу и снимаем тягу с оси.
• Монтируем новый рычаг и сопутствующие элементы в обратной последовательности.
• Проводим регулировку в приведённой выше последовательности.

После проведения работ все элементы нужно хорошо смазать. Такая мера позволит защитить узлы и агрегаты от коррозии и продлить их срок эксплуатации.

Вывод

Как видно из описания, регулировка и замена стояночного тормоза не самая сложная операция. Справится с ней даже начинающий автомобилист. Не стоит испытывать судьбу и рисковать жизнью и здоровьем. Не нужно эксплуатировать машину со сломанным агрегатом. Профилактическое техническое обслуживание ручника проводится не реже одного раза в полугодие.

Как подтянуть ручник на приоре

При безопасном использовании автомобиля необходимо, чтобы всего его части были исправны. Для этого нужно периодически проводить плановое ТО авто. В настоящее время существует огромное количество различных станций по проведению технического обслуживания.

Но как правило проведение ТО вырисовывается в кругленькую сумму. Банальная регулировка ручника будет стоить примерно 1000 рублей. А ведь такую процедуру может провести любой автолюбитель в своем гараже, без каких-либо специальных знаниях автомеханики.

Когда нужно регулировать?

Регулировка проводится, когда рычаг для срабатывания тормоза необходимо поднимать на всю его рабочую часть. Либо же когда ручник полностью перестает держать автомобиль в исходном положении, что весьма не безопасно.

Регулировку необходимо производить и после замены задних колодок.

Схема главных элементов

На данной схеме изображен, привод ручного тормоза с последующем описанием всех деталей участвующих в работе механизма.

1 — Чехол закрывающий детали крепления ручного тормоза; 2,14 — передний и задний трос ручного тормоза соответственно; 3 — рычаг ручного тормоза; 4 — кнопка; 5 — пружина кнопки; 6 — тяга кнопки; 7 — втулка крепления рычага; 8 — шайба; 9 — направляющая троса; 10 — втулка заднего троса; 11 — возвратная пружина; 12 — распорка задних колодок; 13 — привод ручного тормоза; 15 — кронштейн фиксации заднего троса.

Регулировка

Регулировку ручника необходимо проводить на смотровой яме.

Для работы понадобятся:

• два ключа на «13»
• Специальная смазка типа «WD — 40»

Процесс регулировки

• Двумя ключами на «13» необходимо разконтрить две гайки троса ручника. Предварительно смазав их WD — 40.

• Далее дальней гайкой натягиваем ручной тормоз.

• После чего вывешиваем задние колеса и проверяем на вращение. Колеса при отпущенном ручнике должны свободно вращаться.

• Ручник должен останавливать и держать машину на 3-4 щелчок храпового механизма.

• Если при натяжении троса одно колесо вращается а другое нет, то необходимо натянуть отдельно трос идущий к колесу, которое вращается.

• После того как ручной тормоз отрегулирован снова двумя ключами на «13» контрим две гайки.

Процесс регулировки завершен.

Инструкция: как подтянуть ручник на приоре — цена деталей

Некоторые водители тазов, издревле пользовались первой передачей, чтобы машина не укатилась, даже имея ручник, батя всегда учил ставить скорость. Но это может кончится нехорошо, если скорость не выключить и завести машину. Со временем стояночный тормоз, от постоянного использования растягивает тросик, натянуть его можно ограниченное количество раз, потом пидётся снять, потому что подтягивать уже бесполезно.

Он перестает держать машину, не фиксируется. Подтянуть ручник на Приоре, можно всего двумя ключиками на 8 в яме. Обычно это делают у себя в гараже. Вот замена привода и тросика ручника на Приоре, потребует дополнительных ключей. Из всех тормозных систем автомобиля Приора, стояночная выделяется отдельно. Она спасает от неприятных неожиданностей – пока она работает, машина никуда не откатится на парковке. Когда не держит ручник, стоит сразу же начать ремонт, возможно просто нужно его подтянуть. Лада Приора получила деталь аж от 2108 — с тех пор он не изменен.

Когда ручка ручника поднимается водителем все выше, чтобы удержать машину на месте, это свидетельствует о том, что стояночная тормозная система не работает. Чаще всего это решается подтяжкой, просто натянуть тросик и ручник будет держать. Неисправностей в системе стояночного тормоза автомобиля Приора может быть несколько, читайте статью до конца и узнаете о них.

Замена ручника lada priora (ваз приора)

Рычаг стояночного тормоза является системой тормозов и от его исправности зависит не только работа тормозной системы во время стоянки, но и ваше безопасное движение. Так в частности при помощи ручного тормоза выставляются задние тормозные колодки, в случае неисправности системы ручного тормоза у задних тормозов может быть не обеспечена должная эффективность.

Вам потребуются: два ключа «на 13», торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.

Инструмент необходимый для ремонта ручного тормоза на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »). 3. Снизу автомобиля ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

4. Выньте защитный чехол из отверстия в полу и снимите его с тяги.

5. Изнутри салона выверните винт переднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза. Обратите внимание, что винтом закреплен провод «массы» выключателя.

6. Ключом «на 10» выверните четыре болта крепления рычага стояночного тормоза (два передних из них крепят и кронштейн выключателя).

7. Отложите кронштейн с выключателем в сторону.

8. Снимите рычаг стояночного тормоза, выведя тягу из отверстия в полу.9. Для замены тяги выньте шплинт 1 и снимите шайбу 2.

10. Снимите тягу с оси.

11. Изношенную или треснувшую пластмассовую втулку замените. Соберите и установите рычаг стояночного тормоза в порядке, обратном разборке. После установки рычага отрегулируйте стояночный тормоз (см. «Проверка и регулировка привода стояночного тормоза на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).

Дополнительно можно посмотреть статью о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Вообще, на практике тросы ручного тормоза на Приоре меняются крайне редко. А если это и необходимо, то в большинстве случаев по следующим причинам:

1. Тросы со временем длительной эксплуатации вытягиваются, то есть они становятся длиннее. Соответственно даже при полностью поднятом рычаге, эффективность ручника будет сильно сниженной.
2. Выход из строя или полный разрыв тросика, что может произойти при резком торможении при помощи ручника(есть такие любители), или же при слишком сильном натяжении рычага на протяжении долгого времени.

Если по одной из причин вам пришлось столкнуться с подобной проблемой, то ее необходимо решать путем замены. Для этого нам понадобится следующий инструмент:

• Длинногубцы
• Отвертка плоская
• Головка на 7, 10 и 13 мм
• Трещотка или вороток
• Удлинитель
• Смазка проникающая

Замена троса ручного тормоза на Приоре своими руками

Все работы необходимо выполнять при поднятой задней части автомобиля, используя для этого домкрат, либо же проводятся на смотровой яме. Для начала откручиваем гайки крепления защитного теплового экрана, и снимаем его как показано на фото ниже:

Теперь при помощи головки на 13 мм и удлинителя откручиваем гайки штока регулировки ручника.

После чего извлекаем тросы из планки:

Теперь необходимо вытащить трос из его посадочного места, именно тот, который необходимо заменить:

Далее необходимо освободить трос от зажимов по всем местам крепления его к кузову Приоры.

И в других местах, где есть эти скобы:

В результате мы должны получить примерно следующую картину:

Далее приступаем к освобождению троса со стороны колеса. Для этого снимать колодки не обязательно, достаточно лишь снять нижнюю пружину, а потом уже при помощи плоской отвертки отвести в сторону рычаг привода троса, и снять сам тросик:

И теперь извлекаем трос из проема в кожухе. Если с этим возникли сложности, предварительно наносим проникающую смазку:

И слегка расшатывая трос в его посадочном месте, извлекаем его из отверстия:

Установка происходит в обратной последовательности. Цена нового троса на Приору составляет от 200 рублей за штуку, и купить эту деталь можно практически в любом автомобильном магазине или рынке.

Трос привода стояночного тормоза на автомобиле Lada Priora подлежит замене в случаях: затрудненного перемещения внутри оболочки, распускание стальных нитей, поломке наконечников. Перед заменой, можно попробовать восстановить работоспособность троса, пролив в оболочку моторное масло и дав ему несколько минут пропитаться, разработать сердцевину. Если данный шаг не помог, то меняем его на новый. Ремонтные работы удобнее всего проводить на смотровой яме, эстакаде или загнав авто на подъемники. Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Опустите рычаг привода ручным тормозом до упора вниз, чтобы разблокировать колодки.
• Вывесите заднюю часть автомобиля, при этом ослабив колесные болты, после чего сняв сами колеса.
• Произведите демонтаж тормозных барабанов.

• Далее под автомобилем, ослабляем затяжку контргайки и полностью открутив ее и регулировочную гайку натяжения троса, вынимаем наконечник из уравнителя.

• Далее вынимаем наконечники оболочки троса из кронштейнов на кузове с обеих сторон.
• После чего разгибаем скобы, прижимающие оболочку к ланжеронам кузова.

• Теперь нам необходимо отсоединить наконечники тросов от рычагов привода колодками. Для удобства проведения работ, рекомендуется вставить отвертку между рычагом и корпусом тормозного щитка и отведя рычаг немного в сторону, снять с него наконечник. Аналогично поступите с противоположной стороны.
• На балке заднего моста имеется держатель, удерживающий оболочку троса. Ослабьте его гайку.

• Теперь можно снять оболочку троса из кронштейна на кузове и балке заднего моста.
• После чего вытащите его из тормозного щитка.

На этом ремонтные работы по снятию троса привода стояночного тормоза на автомобиле Lada Priora завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Так же рекомендуется в новый трос влить немного моторного масла. В качестве совета: заблуждение водителей заключается в не желание частого использования ручником с целью увеличения срока его службы, приводит к обратному эффекту — коррозия поверхности троса, прикипание к оболочке и т.д. Стояночный тормоз должен эксплуатироваться по возможности во всех надлежащих случаях, только так он прослужит вам по максимуму.
