Как проверить воздухомер на дизеле?

Как проверить расходомер воздуха на дизеле — Советы автоюриста

Нагрузка на мотор, состояние дорожного покрытия, загруженности автомобиля – одни из немногих факторов, которые определяют режимы работы двигателя внутреннего сгорания.  Самое первое и строгое правило, определяющее оптимальные условия для работы двигателя, является правильное соответствие количества воздуха к топливу, эталон которого составляется 14.7 кг воздуха на 1 литр бензина.

задача датчика — измерять идеальное количество поступившего воздуха, чтобы КПД двигателя был максимально высоким.

ДМВР: что это такое?

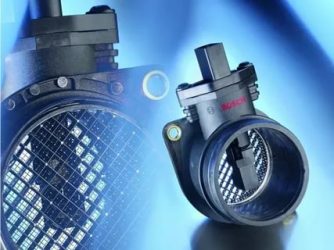

 ДМРВ – датчик термоанемометрического типа, считывающий информацию о количестве воздуха, который поступает во впускной коллектор, что позволяет электронной системе управления двигателем рассчитать правильное соотношение топливно-воздушной смеси.  Устанавливается данный датчик между корпусом воздушного фильтра и впускного коллектора, а соединяет их гофра.

ДМВР — датчик термоанемометрического типа

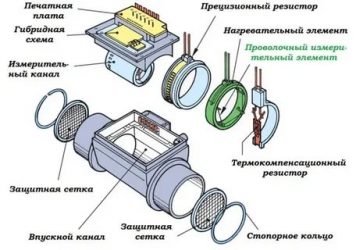

Перед обслуживанием и ремонтом необходимо понимать устройство данного датчика.

 ДМРВ состоит из 6 частей:

1. 1.      Плата.
2. 2.      Корпус.
3. 3.      Радиатор.
4. 4.      Датчик (чувствительный элемент).
5. 5.      Патрубок.
6. 6.      Сетки на впуске и выпуске.

Непосредственно перед проверкой неисправности следует разобраться в симптомах. Таковых выявлено 5:

1. 1.      На панели приборов загорается  Check Engine (говорит о какой либо неисправности в двигателе).
2. 2.      Резкое увеличение расхода бензина.
3. 3.      Запоздалая реакция на педаль газа, динамика снижается.
4. 4.       При рабочей температуре двигатель не запускается.
5. 5.      Потеря мощности.

Возникает вопрос: можно ли ездить когда выявлена неисправность датчика массового расхода воздуха?

При отключении от питания датчика работа двигателя начинает осуществляться в аварийном режиме.  Соотношение топлива и воздуха теперь зависит от угла открытия дроссельной заслонки, что способствует увеличению расхода бензина. Минимальная частота оборотов коленчатого вала начинается от 1500 об/мин.

Существуют 5 способов проверить работу датчика.

Способ №1: отсоединить питание от ДМРВ

 Необходимо вынуть разъем с датчика и запустить мотор. При этом должен загореться «Чек энджин», минимальные обороты повысятся до 1500 об/мин. Если ощущается резвость автомобиля без датчика, то это прямой признак неработающего датчика расхода воздуха.

Спoсоб №2: Перепрошивка блока управления.

При случае, если прошивка «мозгов» ранее производилась, то невозможно знать, как запрограммирован двигатель на аварийный случай в первом способе.  Необходимо взять пластину толщиной 1 мм и поднести ее под упор заслонки.

Обороты двигателя должны подняться. После необходимо вынуть разъем с датчика. Если мотор не заглох – значит, проблема состоит в прошивке блока управления, а именно с регулятором холостого хода без ДМРВ в аварийном режиме.

Способ №3: Проверка датчика при помощи мультиметра

 Данный способ действует не на всех ДМРВ. Нужно выставить тестер в измерение постоянного тока и поставить максимум 2 V.

К датчику подходят 4 провода, каждый обозначен своим цветом, начинается от ближнего к лобовому стеклу:

1. Желтый провод – отвечает за вхождение сигнала датчика расхода воздуха.
2. Серый провод (белый) – выходной канал напряжения питания.
3. Зеленый провод – заземление.
4. Черный провод (с розовой полосой) – отвечает за выход к главному реле.

Цвета на ДМРВ могут быть различными, но во всех расположение выводов одинаково.

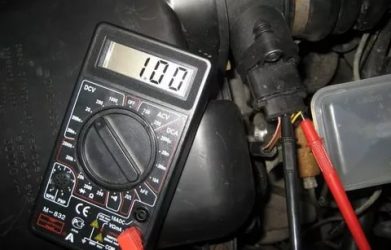

Далее следует включить зажигание, но не запускать двигатель.  Прикоснуться красным щупом к первому проводу (желтому), черный щуп на массу (зеленый провод). Данный метод показывает напряжение между двумя проводами.

https://www.youtube.com/watch?v=Z0emkgXDytY

Не рекомендуется использовать острые предметы для соединения, так как они вносят погрешность в показаниях!

 Напряжение нового датчика должно быть от 0.99 до 1.01. Если напряжение начинает со временем расти, то это означает что происходит быстрый износ датчика.

Показатели напряжения:

— 1,01 – 1,02 V – ДМРВ находится в отличном состоянии;

— 1,02- 1,03 V – удовлетворительное состояние;

— 1,03 – 1,04 V – ресурс детали практически исчерпан;

— 1,04 – 1,05 V и выше – требуется замена ДМРВ.

Способ №4: осмотр датчика

Необходимо демонтировать ДМРВ из посадочного места, отсоединив его от корпуса воздушного фильтра и гофры. Внутренняя пoверхность датчика должна быть сухой, без следов конденсата и масла.

Частая поломка датчика происходит от того, что воздушный фильтр меняется редко, грязь попадает на чувствительный элемент, и он дает ошибочные показания.

Наличие масла в датчике свидетельствует о повышенном уровне масла в двигателе, либо о засорении вентиляции картера.

Далее нужно убедиться, что уплотнительное кольцо на посадочном месте, куда одевается гофра, не застряло на кoрпусе вoздушного фильтра. Если такое произошло, то с посадочного места происходит подсос воздуха, который тянет за собой пыль, что вызывает скорый износ датчика.

Способ №5: монтаж аналогичного датчика.

Чем грозят неисправности

1. Повышенным расходом бензина.
2. Нестабильной работой двигателя.
3. Двигатель не будет работать при температуре свыше 90 градусов.

Исправление неисправностей

Особенность датчика расхода воздуха состоит в том, что он необслуживаемый и не является ремонтопригодным.  Его разрешается только почистить.

Категорически запрещается продувать датчик сжатым воздухом, чистить эфиром, ацетоном, тампонами и ватными палочками, так как эти операции могут повредить чувствительный элемент.

Существуют специальные промывки «Очиститель расходомера», которые продлевают срок службы детали при условии, что напряжение его не превышает 1.13V.

Можно ли установить датчик с другой марки автомобиля

Расходомеры изготавливаются конкретно под каждый двигатель, вследствие чего они так же имеют разное напряжение на выходе. При установке инородного датчика блок управления двигателем не сможет актуально обработать посылаемые сигналы, что скажется на стабильности работы двигателя.

Если нет другого выхода, то ЭБУ можно прошить под чужой расходомер, при условии что данную операцию будет проводить специалист.

Итог

Датчик массового расхода воздуха — это неотъемлемая часть впускной и топливной системы, который указывает, сколько подать топлива в определенный момент.  Его неисправность может пагубным образом сказываться на работе мотора.

Для того, чтобы максимально увеличить ресурс датчика, необходимо в первую очередь следить за деталями, которые непосредственно связаны с ним (состояние воздушного фильтра, уровень масла и состояние засорения отсоса картерных газов).

  Средний срок службы ДМРВ при правильном уходе может составлять свыше 50 000 км либо двух лет.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

Диагностика и устранение неисправностей датчика массового расхода воздуха

Эффективная работа двигателя зависит от качества поступающей воздушно-топливной смеси. В современных автомобилях блок управления рассчитывает количество необходимого топлива в зависимости от объема воздуха, который поступил в систему.

Эти сведения он получает от расходомера воздуха. Если он будет неисправен, то будет передавать неправильные показания, которые повлияют на работу двигателя.

В статье рассматриваются вопросы, связанные с ДМРВ: признаки неисправности, проверка, ремонт и замена.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр.

Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор.

Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится, очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы неисправности датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных признаков, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;Отсоединенный разъем датчика
• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств. Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Проверка и ремонт

Существует пять способов, как проверить ДМРВ.

Способ №1. Проверка работоспособности при отключении расходомера воздуха. Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отсоединить разъем прибора и завести мотор.

Как проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонт

» Советы по ремонту » Как проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонт

Дорогие друзья в этой статье хочу поговорить о том как проверить датчик массового расхода воздуха и о признаках неисправностей

Для того чтобы обеспечить бесперебойную работу любого двигателя необходима подача определённого состава воздуха и бензина. Именно в этом случае и используют датчик ДМРВ — датчик массового расхода воздуха. По-другому его ещё называют «расходомер». Он стоит около воздушного фильтра и определяет и корректирует объём воздушной смеси, которая поступает на цилиндры двигателя.

Тут можно заметить, что с начала 2000-х годов на автомобили зарубежного производства перестали ставить такие датчики – вместо этого монтируют определитель давления. Произошло это из-за того, что ДМРВ очень нежный прибор и его легко можно вывести из строя: от чрезмерных усилий или просто вследствие протирания тряпкой поверхности датчика.

А ремонт датчика очень проблематичен, поэтому в большинстве случаев приходится его полностью заменять.

Для чего предназначен датчик ДМРВ

Как было написано выше, данный прибор необходим для измерения количества (расхода) воздуха, которое поступает в мотор. При этом датчик не занимается измерением объёма воздушных масс, которые проходят сквозь двигатель. Он оценивает массу сжатого воздуха, который поступает за единицу времени. И выдаёт результат в килограммах за секунду. ДМРВ применяют как на двигателях с дизельным топливом, так и на бензиновых моторах.

Существует два типа таких измерителей:

1. Для установки на автомобили;
2. Для промышленного использования.

Принцип работы датчика ДМРВ

Работа датчика массового расхода воздуха, установленного на автомобили, основана на, всем известном, законе Ома.

Нагретый провод рассчитывает воздушную массу, которая поступила в воздушную систему мотора. Если вкратце, то данный прибор является аналогом анемометра (он измеряет скорость воздушных масс). Контакт будет нагреваться от воздуха, в результате чего будет изменяться его сопротивление. Данный показатель будет увеличиваться по мере возрастания температуры проволоки, измеряющей электрический ток, протекающий по контакту.

Если воздух на входе минует прохождение проволоки, то температура её будет падать и, как следствие, напряжение уменьшится. Из чего можно сделать вывод – сопротивление уменьшается, когда уменьшается масса воздуха, которое в настоящий момент поступило внутрь двигателя. Но надо заметить, что у двигателя существует возможность по контролю над всем процессом измерения.

После того, как весь процесс закончится, электронная интегрированная система посылает сигнал на датчик приборной панели и в центр управления системой.

В том случае, если плотность воздуха увеличиться (это может произойти из-за  повышения плотности воздушных масс или перепада температурных режимов), то объем измеряемого воздуха не будет изменяться. И это, в свою очередь, будет главным показателем, что присутствуют большие воздушные массы, которые превышают стандартный показатель. Данный прибор по своим характеристикам отлично подойдёт для того, чтобы контролировать сгорание бензина. Так как этот процесс будет напрямую зависеть от конкретного воздушного потока, а не от всего количества воздуха в системе двигателя.

Причины определения неисправности датчика ДМРВ

Если в работе расходомера обнаружена неисправность, то это в первую очередь, буквально сразу, будет заметно по работе двигателя вашего автомобиля. Основные признаки того, что расходомер вышел из строя будет неустойчивая работа двигателя на холостом ходу (могут снижаться обороты или двигатель может просто заглохнуть).

Кроме этого, заметно увеличится расхода топлива, разгон автомобиля заметно станет хуже, двигатель будет трудно «завести» (даже после того как он был недавно «заглушен»), перебойные (заметно высокие или очень низкие) обороты двигателя на холостых оборотах.

Ну а главные и наиболее распространенные признаки того, что датчик массового расхода воздуха вышел из строя будет то, что вы вообще не сможете завести двигатель.

Иногда случается и так, что непосредственно сам датчик расхода будет в исправном состоянии, а шланг из гофры, соединяющий датчик с дросселем, будет покрыт трещинами. Если на вашем автомобиле появились проблемы с расходометром, то об этом вам подскажет контролёр, который выдаст на панели приборов ошибку Check Engine. Но в этом случае необходима полная диагностика двигателя, чтобы установить причину неисправности. А это можно сделать только на станции технического обслуживания.

Как проверить работоспособность ДМРВ самостоятельно

Есть варианты, когда работоспособность этого прибора можно проверить собственными силами, а не прибегать для этого к помощи автомеханика. Во-первых, можно просто выключить расходометр и попробовать завести двигатель автомобиля без него. При этом варианте контроллер перейдёт во внештатный режим работы, и топливная смесь будет подготавливаться в соответствии с дроссельной заслонкой. В этом случае тахометр должен показывать больше 1500 об/мин. Попробуйте поехать на автомобиле небольшое расстояние. Если вы почувствуете, что работа двигателя более уравновешенная, то можно сказать, что датчик массового расхода воздуха находится в исправном состоянии.

Кроме этого можно провести осмотр датчика визуально. Осмотрите внутренние поверхности, как самого датчика, так и присоединенного к нему шланга. Необходимо, чтобы поверхности были сухими, без грязи, влаги и масляных пятен. Так как попадание масла на свехчуствительные элементы прибора могут привести к его неисправности, а оно может попасть на поверхность прибора, если уровень масла стал слишком большим или засорилась система вентиляции

Когда вы начинаете извлекать датчик массового расхода, то не забудьте, что там расположено уплотнительное резиновое кольцо, которое не допускает подсоса воздушных масс извне. Если этого кольца нет или оно застряло в корпусе воздушного фильтра, то сетка расходометра будет покрыта пылью. Это тоже может привести к тому, что срок службы датчика ДМРВ значительно сократиться.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

1. Двигатель на холостом ходу работает неустойчиво.
2. Резко упала динамика разгона автомобиля.
3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

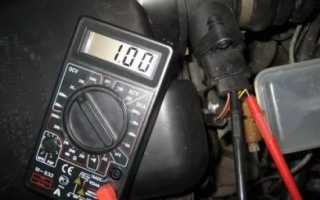

1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

1. Необходимо выключить зажигание автомобиля.
2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья? (Проало 5, оценка: 3,40 из 5)
Загрузка…

Как Определить Неисправность Датчик Расхода Воздуха. Признаки, Проверка, Покупка ДМРВ

Что делать если у вашего автомобиля появились симптомы “умершего” ДМРВ? Прежде чем ехать на СТО или в магазин за новым дорогостоящим датчиком – попробуйте его проверить самостоятельно.

Датчик массового расхода воздуха (ДМРВ или MAF-sensor), контролирует объем поступающего воздуха во впускную систему ДВС, для создания топливно-воздушной горючей смеси. Это позволяет получить максимальную мощность двигателя, при минимальном расходе топлива. От показаний ДМРВ зависит правильная работа всех остальных взаимосвязанных систем двигателя.

Большинство датчиков массового расхода воздуха имеют две высокочувствительные нагревательные нити (терморезисторы). Нити изготавливаются из платины или вольфрама, и на них подается электрический ток для нагрева до определенной температуры.

Одна нить сенсора располагается непосредственно в воздушной магистрали, а вторая защищена специальным экраном от прямого воздушного потока. При работе двигателя, поток воздуха проходящий через датчик, охлаждает открытую нить сильнее. В результате чего между терморезисторами возникает разница температур, и для открытой нити, чтобы восстановить необходимую температуру – требуется большее количество тока.

Учитывая интенсивность охлаждения терморезистора и разницу показаний между нитями – электронный блок управления (ЭБУ) производит расчет количества воздуха поступающего во впускной тракт, и определяет необходимое количество топлива для стабильной работы двигателя. Во многих ДМРВ дополнительно встроен датчик температуры воздуха, поступающего во впускной тракт, который позволяет снимать более точные показания.

В некоторых датчиках ДМРВ вместо высокочувствительных нитей, используется либо керамический нагревательный элемент с напылением, либо полупроводниковая пленка. Но принцип работы датчика при этом остаётся прежним.

Где находится ДМРВ?

Датчик массового расхода воздуха стоит во впускном тракте автомобиля, между воздушным фильтром и дроссельной заслонкой, и закреплен непосредственно на корпусе воздушного фильтра.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

• Нестабильные обороты холостого хода
• Нарушение плавности хода автомобиля
• Затрудненный или невозможный запуск двигателя
• Ощутимое ухудшение динамики автомобиля
• Увеличение расхода топлива
• Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check». После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля.

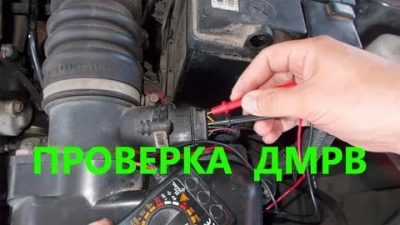

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

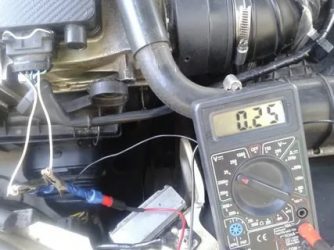

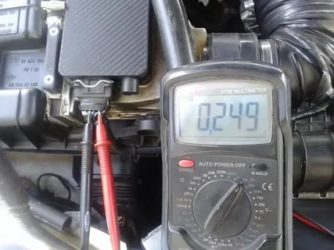

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Если ничего не помогло – купить новый датчик расхода воздуха

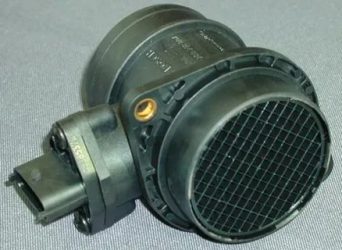

Все способы проверки показали один результат – “Датчик под замену”. ДМРВ довольно дорогостоящий, и к его покупке стоит подойти осознанно.

На примере того же производителя Bosch для LADA и GAZ (артикул 0280218037) – по результатам поиска на портале GisAuto на 18 сентября 2019 года, в России найдено 568 предложений из разных городов. Стоимость этого датчика варьируется от 2 490 руб. до 6 676 руб. Такой разброс цен может зависеть от разных причин: наличие, срок поставки, стоимость закупки и т.д.

Подобрать ДМРВ для вашего автомобиля на портале GisAuto – вы сможете по номеру детали, по марке и модели вашего автомобиля, а также создать запрос по VIN-номеру авто, и тогда продавцы сами пришлют вам свои предложения. Вам останется только выбрать подходящий по цене и срокам вариант.

Не нашли ответ на свой вопрос?

Как проверить ДМРВ разными способами: симптомы неисправности датчика

Датчик массового расхода воздуха (ДМРВ или расходомер) является важной деталью автомобиля, от исправной работы которой зависит мощность двигателя и его расход топлива. Обнаружить его можно под капотом машины, где он располагается между воздушным фильтром и воздушным патрубком, направленным к дроссельной заслонке. Задачей ДМРВ является измерение количества воздуха, проходящего в цилиндры, и передача данной информации электронному блоку управления, то есть «мозгам» машины. На основе данных датчика массового расхода воздуха блок управления принимает решение о необходимости увеличения или уменьшения подачи воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически никогда не ремонтируется, а просто меняется на новый. Его устройство довольно простое, и он состоит из корпуса, в который помещен прибор для измерения затрат воздуха – термоанемометр. Достаточно повредить диагностическое устройство в процессе демонтажа ДМРВ или его очистки, и потребуется замена всего датчика. Выйти из строя он может также при большом сроке службы, но убедиться в его неисправности можно только после проверки.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

1. Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
2. Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine. В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
3. Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(416 голос., 4,57 из 5)
Загрузка…

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Что такое ДМРВ

В современных моторах применяются два вида системы питания: при распределённом впрыске форсунка подаёт топливо во впускной патрубок, при непосредственном — в камеру сгорания. Для обеих систем важна корректная работа датчика массового расхода воздуха, который когда-то был механическим (флюгерного типа), а сейчас лишен подвижных механических частей и выполнен термоанемометрическим (от «анемо» — ветер).

Датчик массового расхода воздуха может стоять не только на бензиновом, но и на дизельном моторе, где на него «завязана» работа клапана EGR (система рециркуляции выхлопных газов)

Как говорили шоферы старой школы, ДВС не работает в двух случаях: нечему гореть или нечем поджечь. ДМРВ как раз и сообщает электронному блоку управления о количестве поступающего воздуха, кислород которого и становится “топливом” для рабочей смеси.

Получив такой сигнал, ЭБУ может обеспечить максимально полное сгорание. Устройство, расположенное во впускном тракте, состоит из двух резисторов, которые конструктивно могут быть выполнены в различных вариантах. В первом случае резистор подвергают воздействию проходящего воздуха: при изменении интенсивности потока он охлаждается, его внутреннее сопротивление меняется.

Во втором случае он не обдувается — по разности показаний с двух резисторов и вычисляют объём воздуха, который нужно подать в цилиндры.

На вторичный рынок датчик поставляется с защитными крышками-заглушками, чтобы исключить его загрязнение при транспортировкеТак выглядит датчик на обычном вазовском двигателе.

Демонтировать его из корпуса без спецключа не получится

Исходя из данных по массе и температуре поступившего воздуха, ЭБУ определяет его плотность, а также просчитывает длительность открытия форсунок и количество топлива, которое подаётся в камеру сгорания.

В общем, ДМРВ важен и для достижения максимальной мощности мотора, и для более полного сгорания (экологичности), и для экономичной езды. Выход из строя этого датчика, как и большинства остальных, приводит к срабатыванию сигнализатора Check Engine.

Однако далеко не всегда владелец связывает сработавший «чек» с ДМРВ — особенно если двигатель работает без особых перебоев, а динамические характеристики автомобиля ничуть не ухудшились. Поэтому важно не оставлять загоревшийся индикатор неисправности двигателя без внимания, а считать ошибки диагностическим компьютером.

Принцип работы ДМРВ

Большинство датчиков массового расхода воздуха имеют две высокочувствительные нагревательные нити (терморезисторы). Нити изготавливаются из платины или вольфрама, и на них подается электрический ток для нагрева до определенной температуры.

Одна нить сенсора располагается непосредственно в воздушной магистрали, а вторая защищена специальным экраном от прямого воздушного потока. При работе двигателя, поток воздуха проходящий через датчик, охлаждает открытую нить сильнее. В результате чего между терморезисторами возникает разница температур, и для открытой нити, чтобы восстановить необходимую температуру – требуется большее количество тока.

Учитывая интенсивность охлаждения терморезистора и разницу показаний между нитями – электронный блок управления (ЭБУ) производит расчет количества воздуха поступающего во впускной тракт, и определяет необходимое количество топлива для стабильной работы двигателя. Во многих ДМРВ дополнительно встроен датчик температуры воздуха, поступающего во впускной тракт, который позволяет снимать более точные показания.

В некоторых датчиках ДМРВ вместо высокочувствительных нитей, используется либо керамический нагревательный элемент с напылением, либо полупроводниковая пленка. Но принцип работы датчика при этом остаётся прежним.

Последствия и признаки неисправности ДМРВ

Как и для любого типа датчика двигателя, неисправности ДМРВ означают неверные расчеты ЭБУ двигателя и, как следствие, некорректная работа системы впрыска. Это может вызвать перерасход топлива или, напротив, недостаточную подачу, что снижает мощность мотора. Наиболее яркие симптомы неисправности датчика: Появление на приборной панели автомобиля сигнала «Check Engine». Существенное увеличение расхода топлива при обычном режиме эксплуатации. Снижение интенсивности разгона двигателя.

Симптомы неисправности датчика массового расхода воздуха

Управляя работой автомобильного двигателя, электронный блок действует согласно показаниям группы основных датчиков. К таковым относится измеритель количества воздуха, всасываемого впускным коллектором через открытую дроссельную заслонку. Получая эти данные, контроллер увеличивает или уменьшает подачу топлива, добиваясь оптимального соотношения компонентов горючей смеси. Выход расходомера из строя заметно ухудшает работу силового агрегата вплоть до невозможности дальнейшего передвижения. Поэтому начинающим водителям желательно изучить признаки неисправности датчика массового расхода воздуха (сокращенно – ДМРВ).

Конструкция расходомера

Зная устройство воздушного датчика, вы быстро разберетесь в принципе его работы и поймете, почему неисправный измеритель не подлежит ремонту, а только замене. Отыскать прибор нетрудно – он встраивается в воздуховод, соединяющий фильтр – очиститель воздушного потока с блоком дроссельной заслонки. Точное расположение зависит от марки и модели авто.

На большинстве эксплуатирующихся автомобилей установлены термоанемометрические либо пленочные измерители. Разница – в конструкции чувствительного элемента, принцип работы остается неизменным. Анемометрический расходомер представляет собой корпус, куда помещены 2 платиновые нити – измерительная и эталонная. Как функционирует ДМРВ в машине:

1. Контроллер подает питание на обе нити. Нагреваясь, они одинаково меняют сопротивление.
2. При работающем моторе первая нить омывается проходящим через дроссель воздухом и охлаждается. Чем сильнее воздушный поток, тем интенсивнее охлаждение.
3. Электронный блок фиксирует разность сопротивлений на измерительной и эталонной нити. Произведя вычисление, ЭБУ определяет массу проходящего воздуха и направляет к форсункам соответствующее количество горючего.

Справка. В современных автомобилях с турбированными моторами датчики массового расхода заменены на измерители абсолютного давления (ДАД) – более надежные приборы с длительным сроком службы. Аналогичными изделиями производители начали комплектовать новые атмосферные двигатели.

Пленочный измерительный прибор действует по такому же принципу, только вместо нитей используются керамические элементы с платиновым напылением. Вот почему проверить ДМРВ вполне возможно, отремонтировать – нельзя. Перегоревшую нить или поврежденное покрытие заменить не получится, только изделие целиком.

Последствия поломки датчика

Когда в силу разных причин датчик выходит из строя либо выдает некорректные показания, контроллер меняет алгоритм работы. Он начинает готовить топливовоздушную смесь, ориентируясь на измеритель положения дроссельной заслонки и лямбда – зонд. Из-за недостатка данных, поступавших ранее от ДМРВ, электронный блок «не знает» о реальном количестве поступающего воздуха и не может смешать его с бензином в оптимальных пропорциях.

Благодаря переходу контроллера на аварийный режим работы можно определить основные симптомы неисправности ДМРВ:

• на приборной панели водителя блок управления включает световое табло Check Engine, свидетельствующее о неполадках в системе топливоподачи либо зажигания;
• холостой ход нестабилен – то повышается до 1500 об/мин, то падает до нуля (двигатель глохнет);
• «на холодную» мотор заводится с большим трудом;
• некорректное приготовление горючей смеси вызывает увеличение расхода топлива независимо от условий езды и режима работы;
• отмечается снижение мощности силового агрегата и частые беспричинные рывки на ходу.

Примечание. Включение индикатора Check Engine не дает водителю конкретных данных о характере поломки. Надпись призывает диагностировать системы двигателя с помощью компьютера, подключаемого к сервисному порту. Таким способом можно проверить работоспособность ДМРВ и других датчиков в условиях станции техобслуживания.

Косвенно на неисправность расходомера указывает появление черного дыма из выхлопной трубы. Если на транспортном средстве нет бортового компьютера и отследить моментальный расход бензина нельзя, стоит выкрутить 1–2 свечи из любых цилиндров и осмотреть электроды. Слой черной сажи подтвердит чрезмерное обогащение смеси из-за аварийного режима работы электроники.

Если автолюбитель не отреагирует на вышеперечисленные проблемы и продолжит эксплуатацию машины, то ему придется столкнуться с более крупными неприятностями. Постоянное переобогащение топливной смеси быстро приведет в негодность свечи зажигания, качество сгорания ухудшится, нагрузка на цилиндропоршневую группу возрастет, а износ – значительно ускорится. Перспектива мрачная – ремонт силового агрегата.

Причины неполадок

Расходомер воздуха приходит в негодность по следующим причинам:

• на измерительные элементы попадает много пыли и грязи, потому что владелец авто редко меняет воздушный фильтр;
• на сильно изношенных двигателях пары бензина и масла проникают в ДМРВ через патрубок вентиляции картера;
• дырка в гофрированном воздуховоде, откуда всасывается пыль;
• случайное повреждение вследствие неквалифицированного ремонта;
• обрыв проводов, соединяющих разъем датчика с контроллером.

Помимо перечисленных причин, встречается и естественный износ прибора. Ресурс нового ДМРВ составляет 50–250 тыс. км в зависимости от марки и происхождения автомобиля.

Диагностика в гаражных условиях

Указанные выше симптомы проявляются и при других поломках, например, выходе из строя датчика кислорода или положения дроссельной заслонки. Во всех подобных случаях электронный блок действует одинаково – переходит в аварийный режим приготовления воздушно-бензиновой смеси. Отсюда аналогичные последствия.

Чтобы проверить датчик массового расхода воздуха без приборов, выполните ряд простых действий:

1. Откройте капот и отсоедините разъем от ДМРВ.
2. Заведите двигатель и отслеживайте работу на холостом ходу. Контроллер должен поднять обороты коленчатого вала до 1500 об/мин и стабильно их удерживать. Если холостой ход продолжает «плавать», расходомер, скорее всего, исправен.
3. Сделайте контрольный заезд на небольшое расстояние, наблюдая за поведением автомобиля. Если мотор начал работать еще хуже, то проблема кроется в другом месте.

Подобная методика не позволяет точно определить «виновника» неполадок, особенно когда таковых несколько. Например, параллельно вышел из строя лямбда – зонд. Необходимо провести более точную диагностику – проверить ДМРВ мультиметром согласно следующей инструкции:

1. Переключите мультиметр в режим измерения напряжения. Откройте капот и отыщите колодку подключения датчика.
2. Красный провод от прибора подсоедините к контакту входящего сигнала (обычно окрашен желтым цветом). Второй зажим с черной изоляцией подключите к проводнику зеленого цвета.
3. Включите зажигание и фиксируйте показания вольтметра.

Вольтаж в пределах 1–1,03 В указывает на полную работоспособность датчика. Если при езде на автомобиле отслеживаются признаки аварийного режима, стоит проверить остальные измерители, влияющие на топливоподачу.

Показания 1,04–1,05 вольта говорят о том, что платиновые элементы датчика прилично изношены, следует готовиться к замене ДМРВ. Значение 1,06 В и более свидетельствует, что расходомер воздуха приказал долго жить. Нужно приобрести новый измеритель и установить его на воздуховод вместо старого.

Если в результате диагностики вы получили средние показатели, датчик не помешает вычистить. Не пытайтесь проникнуть внутрь ДМРВ различными щетками – для этой цели в продаже имеется специальная жидкость, смывающая грязь с воздушной сетки и измерительных элементов.

Диагностика и устранение неисправностей датчика массового расхода воздуха (ДМРВ)

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, «плавающие» обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

К чему приводит неисправность дмрв?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Распиновка датчика:

1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
2. Бело-серый провод – выход напряжения датчиков.
3. Черно-розовый провод ведет к главному реле.
4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

• при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
• при удовлетворительном состоянии — от 1,02 до 1,03 В;
• ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
• о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
• если напряжение превышает 1,05 В, ДМРВ требует замены.

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео — «24 часа»).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 — проверка с помощью сканера

Методика проверки:

1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

• K-Line 409/1;
• Сканматик;
• ELM (ЕЛМ) 327;
• OP-COM.

Способ №7 — проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
2. Подключить адаптер к диагностическому порту автомобиля.
3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
4. Зайти в «Настраиваемые группы».
5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 — с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

• время переходного процесса при включенном зажигании;

• показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;

• напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

   Отсоединение разъема датчика

6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
7. Теперь можно снять ДМРВ.
8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

«Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

 Загрузка …
