Как разобрать переднюю панель на приоре?

Как снять торпеду на приоре? практичный способ и последовательность действий — Чини Машину!

09.07.2019

Вопрос о снятии центральной консоли на Приоре беспокоит довольно много автовладельцев, так как делать это приходится довольно часто и вот почему. Дело в том, что некоторые элементы управления, такие как часы, блок управления отопителем, центральный дефлектор печки заменить просто невозможно не снимая консоли.

Для снятия понадобится минимум инструмента и основной, без которого просто не обойтись — крестообразная отвертка.

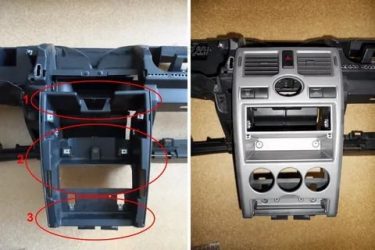

Накладка центральной консоли на автомобилях в комплектации «норма» и «люкс» могут отличаться размером выреза под магнитолу. В остальном же, по креплениям разницы не будет.

Более того, многие владельцы из обычной вырезают отверстие под установку 2-din магнитолы и вполне удачно все получается.

Итак, перейдет ближе к делу — если магнитола у вас установлена, ее необходимо предварительно снять, используя для этого специальные съемные ключи, которые обычно идут с ней в комплекте.

После того, как ниша свободна, с внутренней стороны надавливая на разъемы кнопок, вынимаем их наружу, примерно так, как это видно ниже на фото.

Затем отсоединяем колодку с проводами от кнопок, которые идут к консоли.

Далее необходимо снять пепельницу, с определенным усилием потянув за нее с каждого края в открытом состоянии, так как крепится она по направляющим в пазах:

После этого в углублении прекрасно видны два винта крепления, которые, разумеется, необходимо будет открутить.

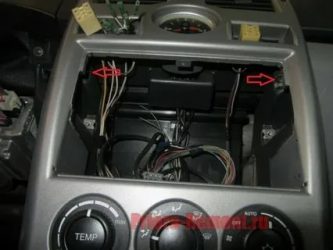

Далее переходим в верхнюю часть консоли, и отворачиваем еще несколько винтов крепления, два из которых находятся в верхней части ниши под установку аудиосистемы:

В данном случае мы имеем дело с уже вырезанной консолью под 2-din, поэтому двух оставшихся саморезов не видно, и лишь чуть ниже видны места крепления, которые когда-то там были. На фото выше они видны — немного в углублении. Если же у вас все находится в заводском виде, то выглядеть все будет следующим образом — пару саморезов находятся под крышкой:

После этого аккуратно отводим консоль в сторону, продевая все провода от кнопок, которые были отсоединены:

Теперь остается отсоединить несколько разъемов. Первый — от блока управления отопителем:

Второй от штатных кварцевых часов:

• И  последний — от кнопки включения аварийной сигнализации. Удобнее всего это делать при уже извлеченной кнопке из корпуса консоли:

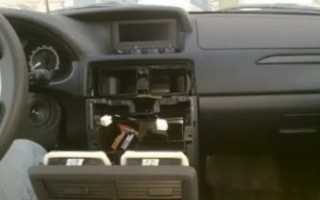

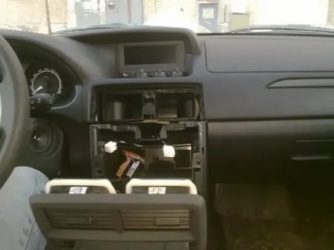

• Теперь можно снимать консоль, так как больше ничто этому не препятствует.
• Думаю, не стоит объяснять, что при необходимости именно замены данной детали, с внутренней стороны необходимо будет открутить и снять блок управления от отопителем, а также часы и центральные сопла воздуховода печки.

Установка происходит в обратном порядке. Если вам необходимо купить новую консоль, то с этим может возникнуть проблема. Не так просто найти ее в магазинах и авторынке, хотя цена на нее не высока и составляет порядка 700 рублей. На авторазборке подобную штуку можно приобрести не дороже 400-500 рублей, причем качеством более лучшим, чем «новые».

Источник:

Как снять и установить панель приборов на Лада Приора

Статья для тех, кто планирует самостоятельно снять и разобрать панель приборов на автомобиле ЛАДА Приора.

В процессе снятия панели приборов возможно придется разрезать хомуты на жгутах проводов. Купите хомутов про запас.

В процессе снятия панели нужно будет разъединять колодки с проводами от различных приборов. Промаркируйте колодки относительно друг друга, чтобы при сборке панели не запутаться.

Для выполнения работ по снятию панели вам потребуются: торцовый ключ на 8, торцовый ключ на 10, набор отверток.

1. Отсоединяем минусовой провод от аккумулятора.
2. Снимаем рулевое колесо.
3. Снимаем облицовку рулевой колонки.
4. Снимаем подрулевые переключатели.
5. Снимаем облицовки тоннеля пола.
6. Снимаем комбинацию приборов.
7. Выкручиваем слева и справа винты крепления центральной консоли панели приборов.
8. Поддеваем отверткой…
9. ..и снимаем левые и правые сопла обогрева боковых стекол.
10. при помощи торцового ключа на 10 откручиваем 2 гайки верхнего крепления панели приборов слева и справа.
11. Поворачиваем 3 фиксатора и снимаем крышку блока предохранителей и реле.
12. Выкручиваем 4 винта крепления усилителя панели приборов.
13. Снимаем усилитель.
14. Выкручиваем слева снизу…
15. …и справа снизу 2 винта крепления панели приборов.
16. Выкручиваем винт крепления панели слева от рулевой колонки.
17. Выкручиваем винт крепления справа под панелью приборов.
18. При помощи ключа на 8 откручиваем болт крепления массовых проводов панели приборов к кронштейну кузова.
19. Сдвигаем вправо фиксаторы колодок жгута проводов панели приборов.
20. Отсоединяем 3 колодки жгута от колодок, установленных на кронштейне.
21. Разъединяем колодку проводов от замка зажигания.
22. Отсоединяем колодку с проводами от электроусилителя руля.
23. При помощи ключа на 10 откручиваем гайку крепления массового провода от кронштейна электронных блоков.
24. Сдвигаем фиксатор колодки.
25. Отсоединяем жгут панели приборов от жгута системы зажигания.
26. Отсоединяем колодку от блока управления электропакетом.
27. Сдвигаем фиксатор.
28. Отсоединяем колодку от блока управления подушкой безопасности.
29. Снимаем панели приборов с автомобиля.
30. Устанавливаем панель приборов на место в обратном порядке.

Источник:

Как легко и быстро снять своими руками торпедо на ВАЗ 2110?

Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

Накладка панели ВАЗ 2110 старого образца
Накладка панели ВАЗ 2110 Евро-2
Накладка панели ВАЗ 2110 Евро-1
Накладка панели ВАЗ 2110 Евро-3
Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
Накладка панели ВАЗ 2110 Каштан
Накладка панели ВАЗ 2110 Каштан
Накладка панели ВАЗ 2110 Каштан

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

• маркер;
• самоклеящиеся этикетки;
• набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

• Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
• Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;
• Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
• Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
• Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола Снимаем щиток (Левый аналогично) Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля и два в задней части Приподнимаем крышку облицовки тоннеля пола Отсоединяем разъемы проводов прикуривателя Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона и снимаем воздуховод Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола и две гайки заднего крепления Снимаем корпус облицовки тоннеля пола Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика Придерживая вещевой ящик отсоединяем провода от плафона освещения и снимаем ящик Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока и справа — под вещевым ящиком Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера Поддев отверткой извлекаем боковые сопла вентиляции и отопления салона Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар Снимаем панель приборов Поддеваем отверткой воздуховод обогрева ног

и отсоединяем его от корпуса воздухораспределителя

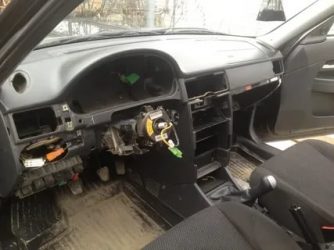

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.

Источник:

Как снять приборную панель на Ладе Приора?

За время эксплуатации автомобиля владельцы Лады Приоры могут столкнуться с необходимостью снятия комбинации приборов.

Например, для устранения повреждений, вызванных механическими ударами, царапин или потертостей, для замены лампочек, стрелок и самой приборки, «пересвета» подсветки, установки тюнинг-козырьков и т.д.

Сделать это самостоятельно не сложно и представленная пошаговая инструкция поможет вам в этом.

Для демонтажа потребуется крестообразная и плоская отвертки.

Снимаем крышку монтажного блока, повернув в нижней части крышки 3 фиксатора на 90 градусов.

Отжимаем фиксатор и отпускаем рулевую колонку в крайнее нижнее положение.

Выкручиваем 2 винта облицовочной рамки сверху.

Затем выкручиваем по 1 винту слева и справа от рулевой колонки.

Снимаем рамку и откручиваем 2 винта, удерживающих приборку. Тянем приборку на себя, чтобы добраться до разъема. Соединительные провода короткие, поэтому выходит она неохотно.

Просовываем руку в проем между панелью и комбинацией приборов и тонкой отверткой аккуратно сдвигаем вверх и вправо фиксатор разъема.

Разъем свободен.

Извлекаем панель приборов. Видим, что стекло фиксируется при помощи защелок, которые необходимо отжать, чтобы получить доступ к стрелкам.

Для замены лампочек саму комбинацию приборов разбирать не надо. Лампочки выкручиваются поворотом на 90 градусов.

Установка комбинации приборов производится в обратной последовательности.

Распиновка панели приборов Лады Приора

ВАЗ заметно улучшил панель приборов автомобилей Лада Приора в сравнении с ранними моделями, которые выпускались на заводе. При разработке приборной панели нового образца применялась пластмасса категории Soft Look, похожая на кожаный материал высокого сорта. К тому же она достаточно прочная и ее сложно поцарапать.

Помимо панели приборов, такая пластмасса была использована при обшивке верхней части дверей. Лада Приора класса люкс содержит несколько деталей на приборной панели, которые лакированы черным цветом. Кроме того, Приора оснащена навигатором ГЛОНАСС-GPS с большим цветным сенсорным экраном, где отображается необходимая для водителя информация, связанная с навигацией, например: конфигурация системы маршрутов, связь с навигацией, интерфейс аудиосистемы и т. д.

Управление навигацией осуществляется при помощи подрулевого переключателя справа. Во время обзоров отечественного автомобиля, большинство экспертов упоминают, что встроенный компьютер Приоры хорошо приспособлен под местное население, потому как вся выводимая на дисплей информация отображается на родном русском языке.

ГЛОНАСС-GPS поддерживает 83 региона России и содержит полную карту их дорог, на которой отмечены около 300 000 объектов (бензоколонки, отели, кафе, рестораны, магазины, автосервисы). На картах достаточно детализированно обозначены все маршруты, вплоть до номеров домов.

Из чего состоит приборная панель?

На панели приборов Приоры есть все необходимые детали, без которых не обойдется ни один современный автомобиль:

• регулятор внешнего освещения и внутренней подсветки панели;
• включатель поворотных, габаритных и осветительных фар;
• регулятор сигнала;
• комбинация приборов автомобиля;
• регулятор стеклоочистителя и омывателя лобового стекла.

Так устроена приборная панель

https://www.youtube.com/watch?v=hAUU40RfzJ0

Кроме того, на панели присутствует замок зажигания, связанный с противоугонной системой. Он содержит 3 позиции. Среди вторичных механизмов можно отметить наличие регуляторов отопительной системы заднего стекла, сигнализации и охлаждения салона. Стоит также упомянуть о бардачке, встроенных часах и входном гнезде магнитолы.

Иногда определенный элемент панели приходит в негодность и приходится искать пути его замены. В этом случае вам потребуется разборка салона. Ниже рассмотрено, как разобрать панель приборов.

Как разобрать панель приборов?

Нередко возникает необходимость демонтажа салона автомобиля в целях замены какой-либо детали, например, лампочек подсветки. Для этого, в первую очередь, вам нужно понять, как разобрать панель приборов. Снятие панели производится довольно просто. Подберите нужную отвертку и аккуратно развинтите закрепленные метизы.

Разборка панели начинается со снятия стрелок на циферблате, которые можно отсоединить при помощи ножа. Главное, соблюдать аккуратность и не повредить детали спидометра. В роли держателя стекольных элементов желательно использовать картонку. Замена подсветки выполняется методом выскабливания покрытия прокладки в спидометре. Если у вас нет необходимости в изменении подсветки датчиков, то можно их просто очистить и оставить более яркими.

Но в большинстве случаев водитель хочет поменять расцветку некоторых элементов в спидометре и сделать его гораздо более полезным. К примеру, подсветка панели приборов сможет отображать предельно допустимую скорость или чрезвычайно высокий перегрев мотора индикаторами другого цвета. Для этого потребуется тонкий разноцветный целлофановый пакет.

Нужно небольшим отрезком целлофана яркого цвета заклеить интересующий вас индикатор с внутренней стороны циферблата. Подсветка приборной панели ограничивается не только выделением индикаторов. Многие автомобилисты пытаются добиться того, чтобы подсветка приборов была равномерной.

Для достижения более яркого и ровного освещения необходимо обклеить панель специальной светодиодной лентой, которая должна быть подключена к проводам стоковой подсветки по всем правилам сопротивления тока. Комплект приборов на Приоре легко восполнить новейшим методом освещения стрелок.

Можно воспользоваться диодами CMD, которые легко вплавить в стекло панели при помощи паяльника. Для этого разбираем циферблат и приступаем к припаиванию прямо под основанием стрелок. Провода контактов необходимо подсоединить с обратной стороны. Если щиток приборов в Приоре сломался, для его ремонта может понадобиться квалифицированная помощь.

Но вы можете легко справиться и самостоятельно. Для этого вам потребуется распиновка панели, то есть схема, указывающая на соответствие контактов с определенными приборами автомобиля. Выглядит она следующим образом:

• 1 — гидроусилитель руля;
• 4 — ручной тормоз;
• 7 — регулятор внешнего освещения;
• 8 — правый поворотник;
• 9 — левый поворотник;
• 12,13 — гнезда антенны иммобилизатора (А и Б);
• 14 — регулятор сброса километража;
• 15 — регулятор тормозной жидкости;
• 18 — регулятор подсветки панели приборов;
• 20 — аккумуляторная клемма 30;
• 21 — аккумуляторная клемма 15;
• 23,24 — кнопки вперед и назад на подрулевом регуляторе;
• 25,26 — регуляторы наружной температуры (- / +);
• 27 — регулятор топливного бака;
• 31 — служба диагностики панели.

Цифры распиновки, которые не были указаны, являются резервными контактами.

Как снять консоль на Ладе Приора?

Снятие консоли — это простой и нетрудоемкий процесс, но в нем есть несколько нюансов, которые необходимо знать. К примеру, под крышкой Open кроется 2 винтика. Кроме того, вы найдете еще 4 винтика под пепельницей и магнитолой. Все они служат креплением для консоли, поэтому необходимо их открутить.

Потяните на себя накладку и отсоедините сопла от печки. После этого разъедините систему отопления, часы и СУО руками. Теперь консоль можно вытащить легким движением. Нередко консоль на Приоре начинает скрипеть, и возникает необходимость устранить этот неприятный звук.

Для начала потребуется снять облицовочную панель и обклеить ее края специальным шумоизолятором, например, маделином. Также необходимо обработать все зоны, к которым прикасается консоль, и убедиться в том, что она не будет дребезжать после сборки.

Как снять переднюю панель на приоре

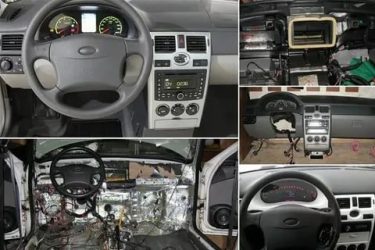

Если вы хотите установить в своей Ладе Приоре шумоизоляцию или тюнинговать салон, для этого вам придется сперва демонтировать ее приборную панель.

Сделать это вы сможете самостоятельно, если будете действовать согласно нашей инструкции.

Лада Приора: как самому снять панель приборов

Приготовьте отвертки – шлицевую и крестообразную, и торцевые гаечные ключи № 8 и 10.

1. Первым делом отсоедините силовой провод от минусовой клеммы аккумулятора.
2. Демонтируйте рулевое колесо.
3. Отверните болты, крепящие облицовку рулевой колонки.
4. После этого извлеките подрулевые переключатели.
5. Отверните болты, удерживающие пластиковую облицовку напольного тоннеля, затем снимите эту облицовку.
6. Извлеките приборы.
7. Открутите левый и правый винт, крепящие центральную консоль.
8. Снимите обшивку левой и правой передней стойки. Для этого отожмите пластмассовые защелки, фиксирующие их.
9. Подденьте шлицевой отверткой декоративные решетки сопел обдува правого и левого переднего бокового стекла. Под ними вы обнаружите гайки, удерживающие верхнюю часть панели. Открутите их торцевым ключом № 10.
10. Снимите пластмассовую крышку с блока предохранителей, для этого поверните на 90 градусов все три замка крышки и отщелкните фиксаторы.
11. Отверните винты, удерживающие усилитель приборной панели, и извлеките его.
12. Открутите два винта, крепящие панель снизу (слева и справа). Открутите еще два винта крепления, один из них находится левее рулевой колонки, а второй расположен справа под приборной панелью.
13. Теперь гаечным ключом № 8 окрутите болт, удерживающий наконечник «массового» провода приборной панели.
14. Фиксаторы колодок проводов приборной панели сдвиньте вправо. После этого отсоедините все три колодки от разъемов, укрепленных на кронштейне.
15. Отсоедините от разъемов колодки проводов, идущих от замка зажигания и от электроусилителя руля.
16. Торцевым ключом № 10 отверните гайку, прижимающую провод «массы» из жгута проводов панели к кронштейну электронных блоков.
17. Отсоедините колодку проводов приборной панели от жгута проводов системы зажигания, для этого сдвиньте ее фиксатор.
18. Аналогичным образом отсоедините колодки проводов, идущих к блоку управления подушкой безопасности и к блоку управления электропакетом.
19. Вместе с помощником потяните панель на себя, снимите ее и вытащите из салона.

Советуем вам также прочитать нашу статью Как снять переднюю панель .

Ещё больше интересного

Снятие и установка панели (торпедо) Приоры

Если решили установить шумоизоляцию моторного щита, либо покрасить или перетянуть панель, тогда внимательно изучите инструкцию, как снять и установить торпедо Lada Priora своими руками.

Необходимый инструмент. Крестовая и плоская отвертки, головка «на 10», пассатижи с узкими губками.

Перед началом работ, следует отсоединить минусовую клемму с аккумулятора. Затем снять подрулевые переключатели .

Снять крышку блока предохранителей:

1. Повернуть на 90 о три замка крышки монтажного блока.
2. Отщелкнуть фиксаторы крышки блока предохранителей.

Отсоединить провода от замка зажигания. Затем снять комбинацию приборов. и снять центральный тоннель пола. Отсоединить провода от электроусилителя руля:
Затем по порядку:

1. Отщелкнуть пластиковые фиксаторы, и снять обивку левой передней стойки. Аналогично снять обивку правой передней стойки.
2. Поддеть сопло обдува стекла левой двери, используя плоскую отвертку с подложенным мягким материалом, чтобы не поцарапать. Аналогично снять сопло обдува с правой стороны.
3. Отвернуть гайку верхнего крепления панели Приоры, она расположена в полости под соплом обдува стекла двери, используя головку «на 10». Аналогично отвернуть гайку с правой стороны.
4. Отвернуть болт крепления наконечников проводов «массы» торпедо этим же ключом.

1. Отсоединить колодки с проводами панели приборов от колодок, расположенных на кронштейне, над блоком предохранителей.
2. Отсоединить колодку проводов, расположенную на правом торце кронштейна.
3. Отсоединить колодку проводов управления двигателем от колодки панели приборов.
4. Отвернуть гайку крепления наконечника провода «массы» с помощью головки «на 10».

Отсоединить среднюю колодку с проводами панели приборов от блока управления электропакетом, для этого:

1. Отвернуть гайку крепления контролера к кронштейну центральной консоли (для наглядности приборная панель снята), используя головку «на 10». Аналогично отвернуть гайку с другой стороны контроллера. Снять контроллер из-под торпедо Приоры.
2. Сжать фиксатор колодки проводов, и отсоединить ее от контроллера. Отсоединить от контроллера еще 2 колодки с проводами.

1. Отсоединить колодку проводов от блока управления подушкой безопасности.
2. Отвернуть 4 самореза крепления накладки панели с помощью крестовой отвертки и снять ее.
3. Сжать фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке, используя пассатижи с узкими губками.
4. Отвернуть саморез бокового крепления торпедо, используя крестообразную отвертку. Аналогично отвернуть саморез с правой стороны панели.

1. Открыть бардачок (вещевой ящик), и отвернуть саморез крепления торпедо, используя крестовую отвертку.
2. Отвернуть саморез крепления консоли слева и справа, тем же инструментом.
3. Снять панель Приоры из салона автомобиля.

Установку панели осуществляем в обратном порядке.

Кстати, а Вы знаете, как покрасить панель ?

Как снять консоль на Приоре

Если вы собрались устанавливать на свою Ладу Приору новую консоль, то вам, естественно, необходимо снять старую. Сейчас мы расскажем, как это правильно делается. Консоль на Приоре и приборная панель – это цельный элемент. Однако, на консоли накладка снимается независимо. Это сделано для обеспечения легкого доступа к механизмам и деталям. Для тюнинга салона нам необходима отвертка, и набор накидных и рожковых ключей.

Как и зачем снимать консоль

Такая процедура может понадобится при установки видеорегистратора. регистраторы сегожня стали очень популярными. Они помогаю водителю отстоять свои права в нелепой дорожной ситуации.
Перед тем как снимать консоль, вытаскиваем из нее кнопку обогрева заднего стекла. Это легко сделать при помощи отвертки, а разъем проводов вытаскиваем совсем. Затем снимаем пепельницу, и, отсоединив штифты, снимаем крышку бардачка.

Демонтируем консоль

Консоль крепится на четырех винтах: два находятся сразу под пепельницей, два других ниже самого бардачка. Выкручиваем их всех. Так как обычно в автомобиле уже стоит магнитола, ее тоже необходимо снять, отсоединив перед этим проводку. Не забываем и о креплении накладки. Винты от которой находятся по бокам ниши магнитолы. При снятии накладки прикладываем небольшое усилие, поскольку в верхней части находятся специальные держатели на пружинах. Перед тем как снимать панель и консоль вместе, не забудьте отсоединить аккумулятор.

Следующим этапом в нашем списке стоит снятие руля. Снимаем его в месте с облицовкой рулевой колонки и подрулевыми переключателями. Затем удаляем накладку на напольном тоннеле. Все, теперь выкручиваем винты сбоку центральной консоли и вытаскиваем щиток приборов через переднюю дверь. Идем дальше. При помощи отвертки снимаем сопла для обдува боковых стекол. Это нужно, чтобы добраться и выкрутить гайки, которые крепят переднюю панель сверху. Удаляем крышку блока предохранителей, для этого выворачиваем все 3 фиксатора.

Снимаем усилитель, винты крепления которого находятся за крышкой блока, снятой нами ранее.

Расположение винтов крепления панели

Слева и справа относительно рулевой колонки, а также под панелью приборов находятся винты крепления, их все нужно выкрутить. Также один винт спрятан справа от панели. Избавляемся и от него. Дальше будьте внимательными, следует открутить минусовой провод приборной панели, он крепится болтом М8. Для того чтобы отсоединить колодки проводов приборной панели, фиксаторы, которые их крепят нужно сдвинуть вправо. Теперь отсоединяем провода от замка зажигания и от электрического усиления руля. Гайку, которая крепит минусовые провода к электроблокам, тоже выкручиваем.

Далее занимаемся жгутом приборной панели. Отсоединяем его от жгута зажигания, от блока управления электропакета и, если имеется, от подушки безопасности. Панель в Приоре снимется непосредственно с консолью. Вес у нее не маленький, да и размер тоже, поэтому советуем привлечь помощника, чтобы вытащить ее из автомобиля. Вот в принципе и все, оказывается, чтобы снять панель нужно не пять минут. Наш вам совет: перед тем, как вы начнете заниматься демонтажем приборной панели, внимательно изучите инструкцию по эксплуатации автомобилем.

Там вы найдете местоположение всех винтов и защелок, что облегчит вам работу.

Как снять консоль на Приоре

Поделись статьёй с друзьями:

Как правильно снять обшивку дверей на Ладе Приоре своими руками

Автомобиль ВАЗ-2170 или Лада Приора впервые появился на рынке в 2007 году. С тех пор он пользуется заслуженной популярностью среди многих автолюбителей. И на то есть причины: Приора сочетает в себе невысокую стоимость отечественного автомобиля и хорошее качество сборки, сравнимое с некоторыми иномарками. При этом машина обладает довольно экономичным двигателем, а её ремонт и обслуживание не ударят по карману. А некоторые несложны работы, как, например, снятие обшивки задней или передней двери, и вовсе можно провести своими руками.

Как снять обшивку передней и задней двери на Лада Приора

Снять обшивку двери на ВАЗ-2170 довольно просто, даже если раньше вы этим не занимались. Весь процесс можно условно разделить на несколько этапов:

• удаление винтов и фиксаторов;
• снятие накладок двери;
• отсоединение обшивки от клипс и пистонов.

Если вы не хотите обращаться в автосервис, то вполне можете провести этот процесс самостоятельно.

Для чего может понадобиться демонтаж обтяжки

Существуют различные ситуации, при которых необходимо убрать обшивку дверей. Например, без этого невозможно установить шумовую изоляцию или утеплить дверь. Кроме того, если стеклоподъёмники или ручки дверей нуждаются в ремонте, вам также не обойтись без снятия обшивки.

Ну и, в конце концов, всегда может возникнуть желание заменить обшивку на более новую, с оригинальным цветовым решением или уникальными материалами.

замена обшивки дверей может значительно изменить внешний вид салона

Необходимые инструменты

Для того чтобы снять обшивку, вам не понадобится большое количество инструментов. Всё, что вам нужно, это:

• отвёртка с прямым шлицем;
• отвёртка с крестовым шлицем;
• новые клипсы и пистоны (если вы случайно сломаете предыдущие).

Будьте внимательны при покупке новых клипс и пистонов для обшивки. Внешний вид креплений для Лада Приора очень похож на аналогичные детали для Лада Калина. Однако последние длиннее на 1,5 мм. Такая небольшая разница может помешать прочно закрепить обшивку на своём месте.

Схема крепежей обшивки

Крепежи на задней и передней двери ВАЗ-2170 расположены различным образом, поэтому порядок демонтажа обшивки будет слегка различаться. Для того чтобы легко снять все декоративные элементы двери, нужно изучить принципы их креплений.

Крепежи передней двери

Прежде чем снимать обшивку с двери, необходимо понять, из каких частей она состоит. Для этого взгляните на схему.

передние двери Лада Приора состоят из нескольких элементов

1. Накладка обивки передней двери.
2. Обшивка передней двери.
3. Обшивка передней двери.
4. Винт самонарезающий.
5. Вставка обивки передней двери.
6. Карман обивки передней двери.

Обратите внимание, в каких местах расположены крепления обшивки.

расположение креплений, на которых держится обшивка двери

Восемь клипс, на которых держится обшивка, расположены в верхней части двери, а также по обоим бокам. Они держат достаточно крепко, чтобы ничто не болталось во время движения автомобиля. Однако снять обшивку довольно легко, если вы удалили все остальные винты и накладки.

Крепежи задней двери

Строение задней двери автомобиля немного, но отличается, от передней.

задние двери Лада Приора состоят из нескольких элементов

1. Накладка обивки передней двери.
2. Обшивка передней двери.
3. Карман обивки передней двери.
4. Винт самонарезающий.
5. Накладка обивки.

Обшивка на задней двери также удерживается с помощью клипс. К боковым и верхним пистонам добавились ещё несколько нижних.

расположение креплений обшивки на задних дверях автомобиля Лада Приора

Таким образом, устройство автомобиля предполагает 18 клипс с каждой стороны, к которым крепится обшивка дверей.

Этапы снятия обшивки

Прежде чем снять обшивку с клипс, необходимо убрать все болты, фиксаторы и крепления, которые расположены в разных частях двери. Удобнее всего это делать в определённом порядке.

Прежде чем начинать демонтаж обшивки двери, отсоедините от аккумулятора отрицательный провод.

С передней двери

Чтобы снять обшивку двери на Лада Приора, необходимо избавиться от всех креплений. Для этого соблюдайте следующий порядок действий.

1. Выкрутите кнопку, отвечающую за блокировку двери, и уберите её.
2. Открутите винт внутренней ручки двери.
3. Снимите ручку, аккуратно отодвигая её плоской отвёрткой.
4. Найдите в специальном кармашке два винта, с помощью которых крепится модуль управления стеклоподъёмника. Они могут быть спрятаны под резиновым ковриком.
5. Открутите оба винта и выньте модуль ЭСП. Теперь вам нужно отсоединить от него разъём с проводами.
6. Найдите три винта в нижней части дверцы, с помощью которых обшивка крепится к двери. Выверните их.
7. Таким образом вы избавились от всех винтов и фиксаторов. Теперь нужно взять отвёртку с плоским шлицем и аккуратно поддеть обшивку в нижней её части.
8. Отщёлкните все восемь клипс, которые обозначены на схеме, начиная с нижней части двери. На этом этапе будьте аккуратны: сломанные крепления довольно трудно восстановить.
9. Осторожно снимите обшивку. Если всё сделано правильно, вы почти не должны встретить сопротивления.

Расположение основных винтов, препятствующих снятию обшивки

удаление кнопки блокировки двери винты в кармане под ковриком три винта крепления обшивкиВ результате дверь вашего автомобиля будет выглядеть следующим образом.

после того, как вы демонтируете обшивку, ваша дверь будет выглядеть подобным образом

Из-за небольшого размера винты и клипсы часто теряются. Чтобы упростить себе процесс обратной сборки, перед началом работы приготовьте контейнер, куда будете складывать все мелкие детали.

Для того чтобы установить обшивку на своё место, приложите её к двери. Следите за тем, чтобы крепления находились на своих местах. Вставьте и закрутите кнопку блокировки. Благодаря этому вы сможете предварительно скрепить составные части двери. Убедитесь, что ручка попала в своё отверстие. Теперь можно защёлкнуть все клипсы и вкрутить обратно винты.

С задней двери

Порядок действий при снятии обшивки с задней двери Лада Приора мало чем отличается от того, что был приведён в инструкции для передней. Исключение составляет работа со стеклоподъёмниками: здесь они имеют немного иной механизм.

1. Кнопку блокировки двери открутите и выньте.
2. С помощью той же отвёртки аккуратно отожмите фиксатор ручки стеклоподъёмника.
3. Вытащите саму ручку и её фиксатор.
4. Открутите винт, удерживающий облицовку внутренней ручки двери.
5. Снимите облицовку, помогая себе отвёрткой с плоским шлицем.
6. Открутите два винта, расположенные в небольшом кармане ручки под резиновым ковриком, а затем выньте ручку.
7. Начиная с нижней части двери, снимите обшивку с клипс. Принцип действий такой же, как и для передней двери.

Собирается задняя дверь в обратном порядке.

Будьте аккуратны при работе с проводкой, особенно той, что предназначена для стеклоподъёмников. Она довольно тонкая, поэтому легко может порваться.

Как можно заметить, процесс демонтажа обшивки как передней, так и задней двери автомобиля Лада Приора не особенно сложен и не требует множества инструментов. Набора из двух отвёрток будет вполне достаточно. Чтобы не повредить дверь, соблюдайте главное правило: не только откручивайте винты, но и убирайте прикреплённые ими детали. Все дополнительные элементы, как, например, ручки двери или стеклоподъёмника, будут сильно мешать в процессе снятия обшивки. Если вы будете чётко соблюдать все инструкции, то сможете с лёгкостью разобрать и собрать обшивку двери, не прибегая к помощи специалистов из автосервисов.

• Наталья К.
• Распечатать

Как снять обшивку двери на Приоре: переднюю, заднюю — пошаговая инструкция

Демонтаж обшивки двери автомобиля является обязательной процедурой, если требуется осуществить определённые операции – ремонт проводки, установка нового оборудования вроде динамиков или стеклоподъёмников. Автомобили из линейки «Лада Приора» имеют стандартную конструкцию дверного механизма, что позволяет открыть его, следуя одним и тем же инструкциям вне зависимости от модели.

От владельца транспортного средства требуется лишь терпение, набор инструментов и строгое следование указаниям, чтобы исключить повреждения обшивки. Конструкция задней и передней двери на авто немного различается, но общий принцип работы одинаков.

Инструменты для снятия обшивки автомобиля

Стандартный перечень инструментов включает в себя:

• желательно иметь специальный набор для снятия обшивки, если их нет, то можно воспользоваться плоской отверткой или чем-нибудь подобным;

  Набор инструментов для снятия обшивки и клипс

• крестообразная отвёртка;
• ключ TORX (T20);
• запасные пистоны/клипсы для крепления.

Нужно учитывать, что при снятии клипсы могут треснуть, поэтому лучше запастись дополнительными экземплярами на всякий случай. Предпочтительнее купить комплект заранее, чтобы сэкономить время на работе. Стоит обращать внимание на то, для какой модели покупаются клипсы – только для «Приоры», остальные не совпадают по размерам.

Клипсы для обшивки дверей разных моделей Lada

В случае, если в дверях установлены электронные элементы, понадобится гаечный ключ – это касается стеклоподъёмников. Обязательно наличие пространства для открытия дверей в стороны, поэтому нужно освободить гараж/бокс от лишних вещей, мешающих процедуре. Другой вариант – вывести авто на улицу в тёплую погоду, а все извлекаемые элементы собирать в ящик для инструментов с заранее подготовленными отсеками, чтобы при повторной сборке ничего не выпустить из внимания.

Обязательно отключение аккумулятора при наличии в дверях электронных компонентов, чтобы не спровоцировать замыкание и необходимость преждевременной смены проводки и других запчастей – достаточно снять минусовой провод. При использовании отвёрток лучшим вариантом будет обматывание их в изоленту, чтобы ничего не поцарапать (включая краску на металле), а работать с инструментами нужно осторожно – без резких движений.

Демонтаж начинается из откручивания винтов, находящихся около ручки двери. Следом за ними понадобится убрать винты, удерживающие модуль управления стеклоподъёмником. На этом этапе обязательна осторожность, чтобы не повредить само стекло. Элемент стеклоподъёмника потребуется убрать вместе с модулем для управления зеркалами. Дальше нужно работать в такой последовательности:

1. если в двери имеется динамик, то необходимо демонтировать его;
2. откручиваются три винта снизу обшивки;
3. откручивается винт у дверной ручки;
4. далее понадобится ключ TORX, при помощи него в углублении на подлокотнике необходимо выкрутить два болта;
5. сама накладка на подлокотнике помимо болтов крепится на защелки — для их отщелкивания может понадобиться плоская отвертка. Будьте аккуратны! Защелки довольно хрупкие и могут сломаться от сильного нажатия.
6. к вынутой накладке присоединены провода специальным штекером, он просто вынимается;
7. скручивается замок блокировки двери;
8. теперь обшивка держится только на клипсах по периметру двери. Снятие рекомендуется производить при помощи специальных съемников обшивки, чтобы не сломать клипсы. Действовать можно с любого из углов — обшивка поддевается и аккуратно, но с небольшим усилием снимается с клипс.

   Расположение клипс на двери Приоры

9. обшивка снята.

Полезные и наглядные видео снятия обшивки передней двери с Приоры:

Сборка двери после проведения необходимых операций осуществляется в обратном порядке. Нужно лишь убедиться в правильности подключения всех электрических и механических узлов. Обращение в мастерскую не будет рациональным решением, если подробно изучить инструкцию и делать всё в точности, как описано и показано на снимках. Первый раз процесс будет занимать немного больше времени, но позже работа над авто станет гораздо легче.

Для задних дверей последовательность действий примерно та же, и даже легче, но стоит учитывать особенности конструкции и расположение:

1. крестовой отверткой скручивается болт из углубления для дверной ручки;
2. в углублении подлокотника также выкручиваются два болта. При необходимости вся накладка снимается с клипс и удаляется;
   • Если задние стеклоподъемники ручные, а не автоматические, то ручки просто поддеваются плоской отверткой и отщелкиваются;
3. скручивается колпачок с замка блокировки двери;
4. снизу обшивки откручиваются три болта;
5. при помощи специального съемника или плоской отвертки обшивка аккуратно снимается с клипс. Дело сделано!

Сборка двери потребует тех же действий, но в обратном порядке.

Ремонт обшивки дверей

В случае заметного повреждения поверхности обшивки двери есть возможность устранить последствия при помощи нескольких материалов:

Для фиксации материала потребуется гель или клей в зависимости от ситуации, а стоимость работы для владельца машины напрямую зависит от обрабатываемой площади. Точно так же можно поступить и с вставками. Применяются следующие материалы:

• экокожа;
• натуральная кожа;
• велюр;
• кожзаменитель;
• ткань для обшивки потолка салона автомобиля;
• алькантара.

Выбор материала зависит исключительно от предпочтений владельца машины и его бюджета.

Замена/монтаж звукоизоляции

Установка изоляции позволит уберечь водителя и пассажиров не только от лишних шумов, но и от других факторов:

• вибрация от работающего двигателя и/или движения по неровной дороге;
• задержка тепла/холода в зависимости от времени года, придавая дополнительный комфорт всем, кто находится внутри салона;
• улучшение звучания акустических систем автомобиля в области низких частот;
• исключается образование конденсата внутри двери при постоянных перепадах температур. Это же убережёт провода и другие электрические элементы.

Звукоизоляция двери автомобиля

Нужно учитывать, что монтаж вибропласта предусматривает увеличение веса и, соответственно, усадки двери, поэтому стоит:

• отрегулировать дверь заново для придания устойчивого положения;
• не использовать слишком много изоляционного материала, чтобы не было постоянной усадки;
• применять лишь рекомендуемые по размерам варианты.

Между обшивкой и каркасом не должно оставаться никакого зазора, так как подобные недостатки приводят не только к попаданию грязи внутрь, но и к появлению лишнего шума во время открытия/закрытия дверей или во время поездки.

Плюсы самостоятельной работы

Демонтаж обшивки на Приоре своими силами позволит получить такие преимущества:

• экономия времени и средств. Не придётся ожидать очереди на ремонт машины тогда, когда она нужна по прямому назначению;
• приобретение опыта работы с конструкцией, что позволяет ремонтировать авто не одной марки;
• возможность найти другие неполадки в транспортном средстве;
• профилактика коррозии и других неприятностей.

В итоге самостоятельный ремонт машины станет не только личным опытом, но и возможностью помочь другим при изменении интерьера салона или исправлении недостатков, приобретённых вследствие ДТП и неосторожного обращения с дверями.

Рекомендации по работе с автомобильными дверями

Общие принципы работы с передними и задними дверями включают в себя фиксацию конструкции в одном положении, чтобы не было вероятности травмировать свои пальцы и просто подвергать себя дискомфорту из-за постоянно двигающихся дверей. Есть несколько советов по облегчению ремонта:

• если обшивка снимается впервые, предпочтительнее использовать видео/фотофиксацию для того, чтобы не перепутать крепёж и пути установки отдельных элементов;
• после демонтажа обшивки необходимо прочистить конструкцию внутри: убрать всю грязь, пыль, влагу, остатки изоляционных материалов;
• для экономии средств в будущем лучше всего устранять все недостатки. Например, при наличии коррозии под обшивкой её надо убрать. Аналогично с неисправной проводкой – это исключит проблемы с динамиками (хрип, обрывистый звук) и другие неполадки;
• при покраске дверей и исправлении дефектов может потребоваться демонтаж, облегчающий дальнейшую работу. При установке обратно обязательна регулировка петель.

Обязательна проверка того, как просто закрываются двери после монтажа – понадобится несколько раз закрыть и открыть автомобиль. Если есть затруднения – это повод для дополнительной настройки. В любой ситуации понадобится очистка каркаса при помощи спирта. Антикоррозионное покрытие снизу убирать ни в коем случае нельзя, так как именно эта часть подвержена наибольшим нагрузкам.
