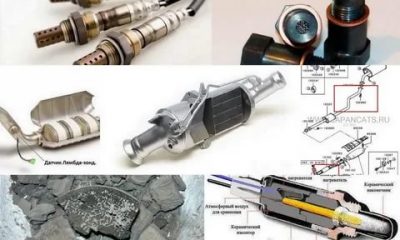

Как сделать обманку катализатора своими руками?

Обманка лямбда зонд

Современные машины напичканы различными датчиками. Все стремится к тому, чтобы автомобили служили дольше без ремонта. Не все знают, что в конструкции авто есть такое электронное устройство — лямбда-зонд. Он относится к устройства система впрыска. Если лямбда-зонд сломается, двигатель автомобиля будет работать в аварийном режиме.

статьи:

1. 1. Кислородный датчик:
      • Принцип работы.
      • Второй лямбда зонд.
   2. Виды обманок.
      • Перепрошивка контроллера.
      • Эмулятор механического типа.
      • Обманка электронного типа.
   3. Заводские обманки.
   4. Что может быть после обманки?
   5. Уход за катализатором.
   6. Вывод.
   7. .

Кислородный датчик

Лямбда зонд — это датчик остаточного кислорода. Устанавливается в выпускном коллекторе двигателя транспортных средств, а также в дымоходе современных котлов отопления. Обозначается значком греческого алфавита λ-зонд. Простыми словам, лямбда зонд — это датчик, который считывает, сколько не сгоревшего кислорода осталось в выхлопных газах.Чтобы соответствовать международным нормам по экологичности, производители машин обязаны устанавливать такие электронные устройства. Они уменьшают количество вредных веществ.

Каталитические конвекторы занимаются сжиганием оксидов углерода и азота в выхлопной системе, прежде, чем это все пойдет наружу. Лябда-зонд одна из составляющих этого устройства и является неотъемлемой частью для правильной работы аппарата. Для чего и как делать обманку на лямбда-зонд?Кислородный датчик — лямбда-зонд следит за составом смеси, вернее за концентрацией продукцией сгорания топливно-воздушной смеси. Данные он передает на электронный блок управления (ЭБУ).

Из-за низкого качества дорожного покрытия и не всегда качественного топлива, часто бывает, что лябмда зонд ломается вместе с катализатором.

В этом случае требуется замена сломанных деталей или установить обманку кислородного датчика.

Автомобильный датчик кислорода

ЭБУ после получения информации с кислородного датчика определяет, какой концентрации состав топливно-воздушной смеси подавать в следующие циклы. Таким образом компьютер регулирует баланс в работе ДВС.

Где находится кислородный датчик? Ответ: лямбда-зонд расположен спереди от катализатора на приемной трубе или на выходном патрубке коллектора.

Принцип работы

Рабочий элемент кислородного датчика — это гальванический элемент, который состоит из твердого керамического электролита, в основе которого диоксид циркония.

У гальванического элемента есть электроды из губчатой пластины. Покрыт легированным оксидом натрия.

Один электрод устройства определяет, сколько кислорода (О2) содержится в выхлопных газах, а второй — сколько кислорода в окружающей среде. При нагревании датчика кислорода до +300 градусов и за счет разницы содержания кислорода, появляется выходное напряжение.

По значению напряжения, бортовой компьютер определяет, какую смесь подавать в двигатель.

При неправильной работе или поломке лямбда датчика или контроллера, появятся следующие признаки:

1. Появится сообщение о критической ошибке.
2. Из глушителя выхлопные газы будут выражены ярким оттенком, может быть черный дым, может белый. Нормальный цвет выхлопных газов — серый.
3. Двигатель не тянет ни в гору, ни по прямой.
4. Расход топлива больше, чем был.

Второй лямда-зонд

В некоторых марках и моделях авто устанавливаются два кислородных датчика. Один датчик в этом случае устанавливается на коллекторе или на приемном патрубке, а второй устанавливается в каталитический конвертер.

Причиной детонацией двигателя может быть неисправность кислородного датчика.

Второй лямда датчик измеряет, сколько воздуха содержится в выхлопных газах на выходе из катализатора.

Некоторые водители устанавливают обманчивый датчик лямды, готовой из магазина или сделанную своими руками.

Разновидности обманок, сделанных своими руками

Обманка, она же эмулятор — это устройство, которое не определяет содержание кислорода в газах. Оно служит только для того, чтобы обмануть электронный блок управления автомобилем.

Измененная прошивка контроллера

Перепрошить можно самостоятельно, скачав софт и руководство, как это делать. А лучше отдать специалисту. В электронном режиме через определенную программу отключается кислородный датчик. По факту должно получиться так, что ЭБУ будет получать от катализатора только самое правильное значение и ошибки на панели приборов не будет.

Без лямбда зонда двигатель работает в стандартном режиме.

Механический муляж

Такой способ намного проще. Не требуется перепрошивать программу устройства. Суть проста. Надо просто вставить подходящую втулку между зондом и местом крепления датчика (поверхность патрубка коллектора).Материал втулки должен быть бронзовый или сталь, устойчивая к высоким температурам. Втулка — это пустотелый цилиндр.

Для самостоятельного изготовления обманки, потребуется токарный станок и умении точить. Поэтому лучше отдать какому-нибудь знакомому, работающем на заводе. Обычно так это и делается.

Продаются готовые варианты. Цена готовой обманки в магазине до 1000 рублей на 2019 год. Находим расположение датчика кислорода, выкручиваем его, заворачиваем новый и все.

Электронная обманка

Есть еще один вариант обмануть ЭБУ — электронный вариант, муляж лямбда зонда. Он всегда передает хорошее значение содержание кислорода в выхлопных газах.В основе этой обманки — программируемый процессор. Такой способ обмана бортового компьютера из-за поломки кислородного датчика применяется, когда сломался второй датчик лямбды, то есть тот, который расположен в катализаторе.

Потребуется следующие материалы и инструменты:

1. Резистор с сопротивлением 1Ом.
2. Паяльник, олово, канифоль.
3. Неполярный конденсатор с емкостью 1мкФ (микро Фарад).

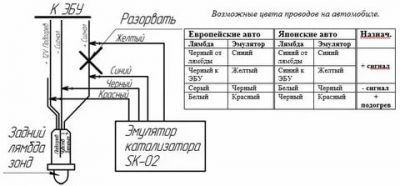

Обычно, обманка второго лямбда зонда электронного типа имеет 2 черных провода, белый и синий.

Как установить обманку кислородного датчика:

1. Первым делом отключаем «массу» от АКБ.
2. Разорвать синий провод и установить резистор. Черные провода не потребуются.
3. К белому и синему проводам соединяем конденсатор.
4. Установить можно в любом месте. Можно между сидениями, можно под капотом, можно в место для разъема.

Купить обманку лямда зонда

Самый простой и эффективный способ с точки зрения установки и экономии времени — это покупка готовой обмакни датчика кислорода.

В москве обманку лямда зонда в 2019 году можно купить за:

• 1500 рублей — это за эмулятор катализатора (электронной обманки). Установка обойдется около 500 рублей.
• До 1400 рублей — это за угловой вариант обманки.
• До 1200 рублей — это за обманку второго лямбда датчика с металлическим миникатализатором. Подходит для автомобилей с двигателями класса Евро 4.
• 500 рублей — это за самый распространенный вариант, механическую обманку производителя Fort Luft. В ней нет микрокатализатора. Устанавливается на автомобили до 2001 года выпуска.

Возможные последствия

Такой способ обмануть автомобильный компьютер — рискованное занятие. Может произойти следующее:

1. Выход из строя всех датчиков без права на восстановления.
2. В бортовом компьютере могут появиться множество разных ошибок.
3. Проблемы с проводкой.
4. Двигатель может работать со сбоями, потому что, когда компьютер должен быть дать сигнал — подать обогащенную смесь или, наоборот, бедную смесь, а этого он делать не будет, потому что обманка показывает, что все в норме.

Как ухаживать за катализатором

Правила обычные:

• заправлять хорошим бензином;
• не ехать по лужам на большой скорости, вода быстро охлаждает катализатор, а это для него совсем не полезно;
• не добавлять присадки в топливо;
• своевременно проходите техобслуживание авто;
• не ездите по пенькам, чтобы датчик не вырвало.

Вывод

Стоимость новых датчиков кислорода не высокая. Поэтому, я рекомендую, не устанавливать обманки, а менять сломанные их на работающие.

Если горит ЧЕК, то, если причина в кислородном датчике, то при помощи обманки второй лямбды зонда исправляем ситуацию.

Обзор электронной обманки лямбды зонда с мини катализатором.

Как обмануть датчик кислорода.

Делаем обманку катализатора своими руками

Любая составляющая автомобиля имеет определенный рабочий ресурс. Узлов и агрегатов в каждом автомобиле предостаточно, поэтому в рамках данной статьи речь пойдет про одну из важнейших деталей – катализатор. Представленная деталь ориентирована на уменьшение процентного соотношения вредоносных веществ в выхлопе, а также обеспечивает тихую работу мотора. Иногда это устройство может выходить из строя, и в таком случае обманка катализатора своими руками может спасти ситуацию и избавить от лишних финансовых трат.

У каждого катализатора имеется ряд достоинств и недостатков, однако недостатки привлекают куда большее внимание. Рассмотрим некоторые из них:

• Значительное снижение мощности прогретого двигателя;
• Повышенный уровень шумности при включении в работу выхлопной системы;
• Упадок максимальной скорости;
• Перерасход топливной смеси;
• Проникновение выхлопных газов внутрь салона.

Отметим, что все эти недостатки свойственны только неисправным катализаторам. Своими силами можно решить большинство этих неполадок, установив аналог катализатора – обманка или же эмулятор позволят избежать многих неприятностей.

Своевременное обслуживание катализатора позволит избежать многих проблем, однако это не под силу малоопытному водителю. На начальной стадии загрязнения или деформации данной детали диагностировать неисправность предельно сложно.

Когда машина начнет явно уступать в мощности – это верный признак, что следует ремонтировать или менять катализатор. Это далеко не дешевый ремонт, поэтому обманка может стать спасительным вариантом, которую можно изготовить своими силами и установить своими же руками.

Немного о симптомах выхода катализатора из строя

Автомобильный катализатор играет немаловажную роль в работе силового агрегата, поэтому чтобы оградить себя от его поломки, нужно обращать внимание на следующие нюансы:

• При полном открытии форсунки или дроссельной заслонки из-под дна автомобиля начнет издаваться дребезжащий звук;
• Значительное снижение оборотов силового агрегата на холостом ходу;
• Прогорание гофры.

Все эти симптомы являются явным доказательством того, что катализатор нужно чистить или же ремонтировать, а иногда даже заменять. Примечательно, что если на ранних этапах загрязнения выявить выше описанные симптомы, то ремонт не потребует больших трат. Своими силами можно легко решить данную проблему, однако придется поработать и руками.

Отличным решением проблемы станет изготовление обманки катализатора. Внутри изначально устанавливается датчик, преобразовывающий сигнал в данные об уровне загрязненности выхлопных газов. Этот датчик срабатывает в тот момент, когда проявляются изменения содержания кислорода в выхлопе.

Обманка датчика, изготовленная своими силами, станет довольно простым решением проблемы – это позволит избавиться от сигнала CheckEngine, поступающего на контроллер. Обращаем внимание, что на автомобилях стандарта EURO-4 устанавливается два датчика, то есть до и после катализатора.

Уровни сигналов этих индикаторов должны быть различны. В конечном итоге система на базе различия показаний зондов регулирует впрыск топлива. Если какой-то из датчиков сломается, или же автомобиль подвергнется удалению катализатора, то данные будут одинаковы.

Это приведет к запуску работы контроллера в аварийном режиме. Приводит это к перерасход топливной смеси, снижению максимальной мощности авто и к нестабильности работы холостого хода.

Что касаемо сигнала CheckEngine, то он начнет выводиться на приборную доску. Эмулятор штатного катализатора хорош тем, что он не требует финансовых вливаний и может быть установлен в любой автомобиль. Обманка дает возможность избавиться от систематических проверок и чистки т=штатного катализатора.

Механические варианты обманок

Решить проблему можно при помощи двух типов обманок. При выборе механического типа эмулятора, на место катализатора устанавливается проставка из бронзы или другого металла, не боящегося повышенных температур.

Размер эмулятора должен совпадать со всеми размерами штатного катализатора. В месте фиксации обманки нужно просверлить отверстия, посредством которых будет осуществляться подача выхлопных газов в полость эмулятора.

Эмулятор должен содержать внутри себя керамическую крошку, покрытую каталитическим слоем, что позволит вызвать окисление CO, а также CH кислородным потоком. На выходе уровень вредоносных для окружающей среды компонентов значительно уменьшится.

Кроме этого будут разными сигналы с обоих датчиков, поэтому не возникнет сбоев в работе силового агрегата. Представленный эмулятор штатного катализатора можно позиционировать как самый бюджетный. Примечательно, что механическая обманка идеально подходит для использования с любым автомобилем.

Электронные обманки катализатора

Эмулятор электронного типа своими силами изготовить сложнее, однако вполне реально. В данный момент мы не рассматриваем самодельные катализаторы, что изготавливают автолюбители по многочисленным схемам, доступным в сети. Они применяют один конденсатор или же резистор, что предельно упрощает систему работы обманки.

На прилавках автомагазинов продаются более технологичные модели, однако их нужно позиционировать как эмулятор с микропроцессором. Основное отличие их в свойстве заставлять правильно работать блок управления, а не обманывать его. Микропроцессоры, которые ставят в подобные обманки, способны оценивать уровень загрязненности выхлопа и анализировать полученные данные.

Перепрошивка блока управления

Кроме описанных выше дух способов можно прибегнуть к перепрошивке блока управления. Корректировка программного кода способствует изменению алгоритма работы блока управления, в ходе которых он перестает анализировать и учитывать данные датчика, расположенного после катализатора и опирается исключительно на работу первого индикатора. Примечательно, что подобную заводскую прошивку достать практически нереально, поскольку она не будет соответствовать современным экологическим стандартам.

Единственный вариант – обратиться к знающему специалисту, который сможет отключить операцию опроса второго датчика блоком управления.

Имеется возможность приобрести прошивку в сети интернет, однако в таком случае все риски, которые могут быть связаны с поломкой мотора, станут исключительно Вашей проблемой.

Избавиться от катализатора можно самостоятельно, но важно чтобы обманка работала должным образом, поскольку в противном случае нет гарантий долговременной работы мотора. На форумах в интернете имеется большой выбор схем изготовления устройств, выступающих как эмулятор катализатора.

Все они так или иначе справляются со своей задачей, но помните, что нет никаких гарантий, что они подойдут к Вашему автомобилю. Тем не менее, покупка б/у катализатора – это «кот в мешке». Никогда никто не даст гарантий на такой катализатор, поэтому вероятность потери средств впустую составляет приблизительно 90%.

Устанавливать новый катализатор – дело, по карману не каждому, поскольку средняя стоимость этого устройства для современного авто составляет от 800$, при этом никто не отменял сварочные и другие работы, которые придется оплачивать дополнительно.

Аналог оригинального катализатора китайского производства обойдется примерно в 200$, однако и здесь нет гарантий. Средний срок эксплуатации составит от месяца до года. При этом имеется вероятность низкой эффективности катализатора.

Причина кроется в отсутствии должных компонентов внутри катализатора, которые и обеспечивают преобразование вредоносных выхлопов. Таким образом, обманка катализатора своими руками выступает самым эффективным и бюджетным вариантом. Игнорировать сигнал об ошибке недопустимо, поскольку при возникновении более серьезных неисправностей диагностировать их будет практически невозможно.

С более старыми автомобилями ситуация обстоит намного проще – там имеется только один датчик, расположенный перед катализатором. Это упрощает процесс создания аналога, поскольку можно установить только пламягоситель. Он служит для уменьшения уровня шумов, однако при этом никакой очистки выхлопа он не производит.

В любом случае, рассматривая самые бюджетные и долговечные варианты, остается только изготавливать обманки собственноручно или же просить об этом знакомых. Если имеется возможность установить оригинальный катализатор, то в таком случае этот вариант можно позиционировать как лучший, однако он и самый затратный.

Помните, что если регулярно обслуживать штатный катализатор, то его замена потребуется не скоро. Продолжительность срока эксплуатации данного устройства в среднем составляет не менее 5-ти лет, а при должном обслуживании и того больше. Как видите, вариантов решения проблемы не так уж много, и теперь Вы можете выбрать наиболее подходящий для Вас.

Модернизируемся: обманка на катализатор своими руками и варианты исполнения

В нынешнее время жестких стандартов Евро только устаревшие модели не испытывают никаких проблем, связанных с выхлопной системой. Совершенно другое положение с машинами, которые соответствуют стандартам Euro-2 и выше.

Датчик кислорода в таких системах – неотъемлемая деталь, контролирующая качество смеси и количество ядовитых веществ в выхлопе.

В случаях, когда нейтрализатор удаляется или меняется на пламегаситель, ЭБУ начинает работать со сбоями, вызывая аварийный режим работы.

В такие моменты опытные автомобилисты применяют корректор работы кислородного лямбда-зонда, который позволяет избежать ошибок и продолжить эксплуатацию автомобиля.

Нужен ли эмулятор кислородного датчика?

Прежде чем узнать, как делается обманка на катализатор своими руками, не помешает ознакомиться с доводами, выступающими в пользу данной операции. Автомашины, конструктивно соответствующие стандартам Euro-4 или Euro-5, предусматривают наличие двух кислородных контроллеров, установленных до и после каталитического нейтрализатора. Датчики сравнивают показания, а если они не будут совпадать, то бортовой компьютер делает вывод, что автокатализатор неисправен или вовсе отсутствует. Такая ситуация приводит к следующим последствиям:

• ЭБУ переводит работу двигателя в аварийный режим, когда функционирование мотора осуществляется согласно заданным топливным картам без учета показаний кислородных датчиков.
• На приборной панели загорается индикатор «Check Engine» и в цилиндры поступает обогащенная горючая смесь.
• Увеличивается нагар на свечах зажигания, снижается мощность ДВС и загрязняется масло.
• Повышенный расход горючего влечет лишние финансовые затраты.

Практически все автопроизводители рекомендуют заменить неисправный нейтрализатор. Но не каждый автовладелец пойдет на это, ведь цена некоторых экземпляров, например, для ВАЗ доходит до 60 000 рублей. Сюда же стоит добавить стоимость установки прибора. Поэтому многие автолюбители интересуются, что такое обманка катализатора своими руками и схема ее реализации.

Суть работы эмулятора сводится к изменению реальных показаний датчиков, после чего ЭБУ переходит на штатный режим работы. При этом сам нейтрализатор можно вырезать или заменить его пламегасителем. Процедура установки имитатора не сложнее, чем увеличение клиренса Renault Duster.

Способы изготовления своими руками обманки лямбда-зонда на катализатор автомобиля

Чтобы изменить показания кислородного датчика выхлопной системы, наши автолюбители пользуются несколькими методами, выбор зависит от конструктивных особенностей авто и возможностей самого автомобилиста:

1. Механическая проставка под лямбда-зонд.
2. Проставка под датчик со встроенным миникатализатором.
3. Использование электронных симуляторов.

Любой из способов довольно эффективно справляется с поставленной задачей. Здесь не указан еще один вариант – перепрошивка бортового компьютера. Дело в том, что для самостоятельной реализации такого проекта нужны не только специфические знания, но и оборудование, а также программное обеспечение.

Как изготовить механический корректор для выхлопной системы?

Для реализации своими руками механической обманки на катализатор рекомендуется использовать заготовки из теплоустойчивой стали или бронзы. Так детали не будут деформироваться от высокой температуры. Есть две конструкции, но в обеих вариантах нужен токарный станок или помощи опытного специалиста-токаря.

Первый вариант

Представляет собой втулку длиной 40-100 мм. С одной стороны вкручивают штатный датчик, а с другой циркуляция газов ограничена отверстием малого диаметра. Суть действия «девайса» сводится к тому, что состав выхлопной смеси усредняется, потому что лямбда-зонд удален от самой струи газа и, соответственно, ловит меньше ядовитых веществ. За счет этого и получается обмануть ЭБУ.

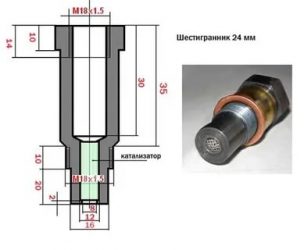

Типовый чертеж с размерами проставки может быть изменен в габаритном отношении, это зависит от модели и марки автомашины. Оптимальный диаметр входного отверстия остается без изменений – 1,5-2 мм. В некоторых случаях длина втулки может не позволить установить ее на штатное место. В итоге приходится приваривать крепление в другом месте выхлопной трубы.

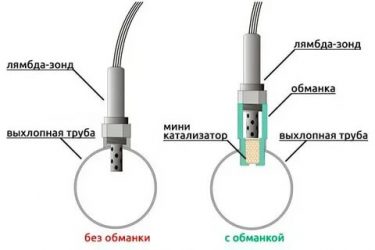

Второй вариант

Аналогичен первому, но проставка имеет встроенный миникатализатор. Платино-родиевый каталитический элемент способствует ускорению дожига ядовитых веществ. Суть метода заключается в следующем:

• Выхлопные газы попадают в тело втулки через отверстие малого диаметра.
• В объеме проставки излишки CH и CO подвергаются окислению кислородом, в результате чего концентрация вредных веществ уменьшается.
• Протекающие процессы изменяют форму синусоиды, и электронная система считает, что каталитический нейтрализатор работает в штатном режиме.

Сделанная своими руками по приведенной схеме обманка катализатора имеет надостаток, аналогичный предыдущему варианту. Здесь штатный зонд будет поднят на 32 мм, хотя это и меньше, чем 40-100 мм.

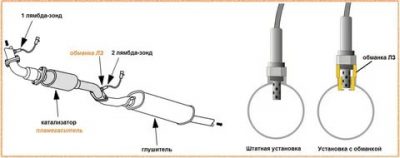

Особенности установки проставки

Процедура установки не представляет сложности, и начинается с постановки автомашины на эстакаду или подъемник. Дальнейшие действия происходят по следующей схеме:

• Отключить минусовую клемму АКБ.
• Вывернуть контроллер.
• Накрутить втулку на зонд.
• Завернуть модернизированный узел на место.
• Подключить аккумулятор.

После первого запуска сигнал «Check Engine» должен погаснуть. Теперь мотор будет работать в штатном режиме.

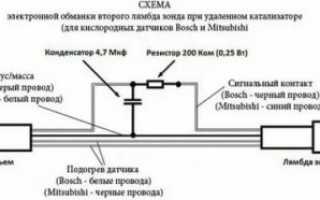

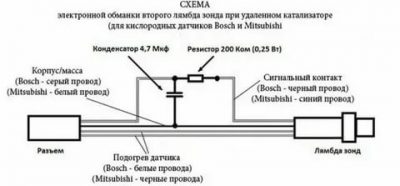

Электронная обманка катализатора своими руками и схема эмулятора

Настоящий электронный эмулятор представляет собой микропроцессорный прибор, состоящий из однокристальной микросхемы. Принцип его работы основан на формировании выходного сигнала, который по форме соответствует информации при рабочем нейтрализаторе. Такой вариант для самостоятельного выполнения сложен, поэтому сразу стоит рассмотреть способ попроще. Для его реализации нужно приготовить:

• Электрический паяльник.
• Припой и канифоль.
• Нож и бокорезы.
• Сопротивление 200 Ком мощностью 0,25 Вт.
• Конденсатор неполярный емкостью 4,7 МкФ.

Принцип функционирования системы заключается в усреднении показаний кислородного датчика, который установлен после нейтрализатора. Способ подключения компонентов эмулятора прост и универсален. Все элементы подсоединяются непосредственно к проводникам бортовой сети автомобиля.

Перед подключением своими руками электронной обманки на катализатор следует отключить клеммы аккумуляторной батареи, чтобы исключить возможность короткого замыкания.

После реализации проекта машина демонстрирует неплохую динамику. Однако может появиться эффект переобогащения горючей смеси, что вызывает отложение слоя сажи в выпускном коллекторе.

Кроме этого, на некоторых моделях появляется ошибка Р0133, указывающая на низкую скорость реакции лямбда-зонда.

Что предлагают производители запчастей?

На полках автомагазинов встречаются детали любых видов для тюнинга выхлопной системы. Производство механических имитаторов штатной работы каталитического нейтрализатора выполняется из бронзы или хромированной стали. Цена таких приспособлений находится в пределах от 400 до 800 рублей, а стандартная установка на станции СТО обойдется в сумму около 500 рублей.

Проставка с миникатализатором предлагается значительно дороже элементарного аналога, его стоимость – 1 500-4 000 рублей. Простые электронные эмуляторы промышленного производства продаются за 1 500-3 000 рублей. Разброс цен за перепрошивку программного обеспечения ЭБУ довольно широк – от 1 000 до 30 000 рублей.

Схема эмулятора лямбда зонда своими руками

16 января 2017.
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

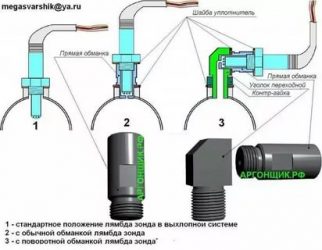

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Механическая и электронная обманка лямбда-зонда своими руками: чертежи и схемы

Каталитический нейтрализатор – деталь сугубо экологического предназначения. Платина, и палладий, нанесенные на поверхности его сот, ускоряют окисление отработанных газов до безвредного водяного пара и углекислого газа, поглощаемых деревьями. А родий активизирует восстановление чистого азота. Все вредные вещества взаимодействуют с кислородом, а значит, его доля на выходе из катализатора должна уменьшаться. Нормы ЕВРО 3 и выше жестко регламентирует, насколько именно его должно быть меньше. Поэтому на любой машине, удовлетворяющей этим стандартам, за «банкой» всегда установлен второй датчик кислорода. Его-то и обманывают.

Зачем вообще нужно обманывать датчик кислорода



Если вы узнали стоимость замены маслосъемных колпачков, и решили оттянуть проведение этой процедуры, то помните – каталитический нейтрализатор не вечен. Редко кто меняет его на аналог, а уж тем более на оригинал. Гораздо дешевле поставить пламегаситель, а вопрос доокисления вредных веществ в отработанных газах закрыть установкой обманки катализатора своими руками. Идея этого решения в том, чтобы не удалять второй кислородный датчик, а заставить его показывать нужные для нормального функционирования ЭБУ показания.

Если вырезать катализатор, а в электронной системе управления двигателем оставить все как есть, то мигом получите ошибку по лямбде. Об этом оповестит значок Check Engine, «задушенная» педаль газа и увеличенный расход топлива.

Почему обманывают только вторую лямбду? Во-первых, она контролирует именно состояние катализатора. Но в некоторых моделях она повышает точность дозирования компонентов топливовоздушной смеси (часто при использовании неверной обманки резко возрастает расход бензина). Во-вторых, первый сенсор выполняет важную функцию – корректирует содержание бензина и воздуха в цилиндрах, делая это из соображений экономии топлива и заботы об экологии.

К сведению. Лямбда-зонд, расположенный сразу за выпускным коллектором, есть у всех инжекторных моторов. Второй датчик появился на автомобилях с классом ЕВРО 3 и выше.

Альтернатива эмуляции одна – перепрошивка. Программы управления под ЕВРО 2 видят только один датчик кислорода – тот, который корректирует смесеобразование. «Шить» ЭБУ только с целью отключения второго сенсора дорого, да и надежность неоригинальной прошивки может хромать.

Что такое эмулятор лямбда-зонда

Обмануть датчик кислорода – это значит заставить его выдавать кондиционные величины. То есть показать электронной системе управления мотором, что каталитический нейтрализатор есть, и он исправно чистит выхлопные газы.

Как выглядит

Встречается два вида обманок: механические и электронные. Общее представление о том, какими они бывают, дает таблица с фото.

Вид обманки	Подвид	Фото эмулятора
Механическая	Заглушка с отверстием
Втулка с миникатализатором
Электронная	Автономный блок с микроконтроллером
Схема из резистора и  конденсатора

Куда ставится

• Любая из механических обманок представляет собой втулку, которая ввинчивается вместо родной лямбды, а датчик уже ставится непосредственно в этот ввертыш.
• Резистор и конденсатор впаиваются в разрыв контактов родного сенсора.
• Автономный блок с микроконтроллером ставится вразрез между колодкой и лямбда-зондом.

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Внимание! При выборе/изготовлении механической обманки лямбда-зонда своими руками, оцените запас пространства над вторым датчиком кислорода. При его дефиците необходимо использовать поворотную втулку.

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу. Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле. К примеру, только габаритная длина может колебаться в пределах 40-100 мм.

Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток.

Куда ставится

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку.

Когда конструкция работает в сборе, газы, заходя в резьбовую вставку, сначала проходят соты, а затем попадают на кислородный сенсор. Он фиксирует уменьшение содержания кислорода, и ЭБУ воспринимает ситуацию в выхлопной как штатную.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.

Важно! При использовании втулочных проставок любого типа лямбда должна быть исправна.

Электронная обманка второго лямбда-зонда своими руками: схема и рекомендации

В таблице указаны два вида электронных конструкций. Если оценивать строго, то под определение ручной обманки попадает только схема из резистора и конденсатора, поскольку ее можно изготовить самому. Автономный блок действует на основе микросхемы, спаять которую в домашних условиях трудно.

Вариант №1: интеграция резистора и конденсатора в проводку

Универсальная схема, подходящая для многих машин, изображена на фото. При конструировании своими руками, принимать во внимание стоит только конфигурацию электронной обманки второго лямбда-зонда:

• Резистор впаивается в разрыв сигнального провода.
• Неполярный конденсатор присоединяется в разрыв «земли» и сигнального контакта.

Характеристики компонентов подбираются индивидуально для каждого автомобиля. Допустим для Mitsubishi Lancer X необходимы импульсный резистор на 1 МОм, 0,5 Вт, 5% и неполярный «кондер» 2,2 мкФ, 50 В. А для Nissan Primera – сопротивление 150 кОм, 1 Вт + конденсатор такого же класса, только на 1 мкФ.

Примеров безрезультатного обмана лямбды – масса. Допустим на Audi A4 вмешательство такого рода бессмысленно. После впаивания компонентов система фиксирует факт подачи неверных показаний или вовсе отсутствие сигнала с датчика.

К сведению. Узнать характеристики резистора и конденсатора, подходящие для вашего автомобиля, и вообще удостоверится в том, что этот метод даст результат, помогут тематические форумы по конкретным машинам или блоги пользователей автомобильной социальной сети DRIVE2.RU.

Вариант №2: микропроцессорная плата в разрыв проводки лямда-зонда

Интеллектуальные эмуляторы на базе микросхем средней сложности чаще покупают в готовом виде. Устройство имеет презентабельный вид: подключение выполняется без каких-либо скруток/спаек – только разъемные колодки.

К сведению. При покупке важно обсудить с продавцом совместимость электронной обманки катализатора с версией прошивки центрального компьютера вашей машины.

Какую обманку лямбда-зонда лучше поставить

Достоинство механики в том, что нет электрической части, а значит и нечему ломаться. Но она бесполезна, если датчик кислорода сломан. Если не брать во внимание самодельные электросхемы на базе резистора и конденсатора, то полноценная электронная обманка может быть рассмотрена как альтернатива покупке нового кислородного сенсора.

Таблица выбора эмулятора в зависимости от года выпуска авто и рынка продажи
Рынок продажи	Механическая обманка	Электронная обманка
Евросоюз	1997-2000 г.в.	2001-н.в.
США	1996-1999 г.в.	2000-н.в.
Япония	1998-2003 г.в.	2004-н.в.
Россия	2004-2005 г.в.	2006-н.в.
Беларусь	2006-н.в.	2007-н.в.
Украина	2007 г.в.	2008-н.в.



Ведь многим микропроцессорным эмуляторам лямбда-зонд не нужен. Они генерируют сигнал, пользуясь сведениями первой лямбды. Главное – правильно подобрать устройство, чтобы оно соответствовало конкретному ЭБУ.

Итого мы советуем руководствоваться двумя рекомендациями:

1. Устройство с миникатализатором – наилучший вариант.
2. Микропроцессорный блок – если не удалось открутить лямбда-зонд или он вышел из строя.

Цена вопроса в магазине и на СТО

Обманка позиционируется как дешевая альтернатива перепрошивке под ЕВРО 2. Действительно, за смену программного обеспечения ЭБУ просят минимум 15 000 рублей. Даже самый дорогой эмулятор автономного действия с установкой обходится максимум в 8-10 тыс. рублей. При этом сохраняется заводская программа управления двигателем, а значит и надежность системы в целом.

Если взять оптимальный вариант, обманку с миникатализатором, то проблему с ЭБУ можно вовсе решить за 1 000-2 000 рублей. А обладателям машин с малочувствительными сенсорами (ЕВРО 3) это обойдется и того дешевле: 500-1 000 рублей.

На заметку: почему катализатор выходит из строя раньше времени

Бензин низкого качества и неосторожное дозирование чистящих присадок способны нарушить проходимость сот каталитического нейтрализатора. Это основная причина сокращения его срока службы. Поэтому интересуйтесь, на какой АЗС лучше заправляться в вашем регионе, и как правильно пользоваться присадками для улучшения качества бензина.

Еще катализатор болезненно переносит сильные вибрации, допустим движение по плохой дороге на большой скорости, и резкие перепады температур. Если бросить на раскаленную поверхность снег, то критические деформации неизбежны.

Обманка лямбда-зонда своими руками

современные автомобили имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме.

Можно ли устранить проблему своими руками?Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд.

При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

• металлическая заготовка;
• обрабатывающий станок;
• отвёртка;
• набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже:

Чтобы установить механическую заглушку, необходимо сделать следующее:

• Поднимаем автомобиль на эстакаду.
• Отключаем клемму «минус» на аккумуляторе.
• Выкручиваем зонд.

Накручиваем зонд на втулку, как показано на фото

• Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

• паяльник с тонкой насадкой;
• конденсатор ёмкостью 1 мкФ;
• резистор на 1 МОм;
• нож;
• канифоль

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.А можно сделать самому по не сложной схемке

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

• Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
• Повреждение электропроводки и контроллера при неправильно спаянной схеме.
• Ошибки при работе бортового компьютера.
• Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Различные схемы обмана лямбда-зонда

Удаление катализатора – тема, волнующая многих автовладельцев, часто вместо каталитических нейтрализаторов собственники автомобилей устанавливают пламегасители, стингеры («пауки»), такое решение позволяет избежать покупки дорогостоящих деталей, меньше тратить время на ремонт выпускной системы. Но на машинах с двумя кислородными датчиками физическое исключение каталитического элемента не дает нужных результатов, и чтобы избавиться от ошибок в системе управления двигателем, нередко применяется электронная обманка лямбда-зонда.

В этой статье мы рассмотрим, как можно обмануть блок управления, какие методы наиболее эффективны. Сразу следует отметить, что не все способы подходят для конкретной модели машины, к каждому автомобилю нужно подходить индивидуально.

Механическая обманка лямбда-зонда

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

• установить дополнительную механическую проставку;
• внести изменения в электрическую схему кислородного датчика;
• перепрограммировать блок управления двигателем.

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием.

По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов.

Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

• недорогая цена (в среднем от 400 до 1000 рублей);
• легкость в монтаже;
• надежная и простая конструкция.

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.

Электронная «обманная» схема своими руками

Электронная обманка кислородного датчика представляет собой схему, включенную в электрическую цепь ЭСУД. За счет установки дополнительных компонентов корректируется сигнал, подаваемый на блок управления, и ЭБУ получает такие данные от датчика, как будто бы на машине установлен катализатор, и нет никаких изменений в выпускной системе.

Обычно своими руками модернизации подвергаются четырехконтактные лямбда-зонды с электронагревателем, нагревательный элемент необходим для разогрева кислородного датчика на холодном двигателе – все дело в том, что катализатор включается в работу только после нагрева выхлопной системы не ниже температуры 360 градусов Цельсия. Подогрев кислородного датчика запитывается от ЭБУ (блок управления), при этом полярность подключения проводов не имеет значения (обычно к нагревателю подводятся провода белого цвета).

В электронной обманке электронагреватель модернизации не подвергается, все изменения касаются лишь сигнального контакта. В простейшей схеме присутствуют два основных компонента – высокоомный резистор и конденсатор емкостью примерно 1 Микрофарад, и выглядит она обычно так:

• резистор включается в разрыв сигнального провода;
• конденсатор устанавливается между массовым разъемом и сигналом.

Емкость конденсатора и сопротивление резистора могут быть разными, их номинал в большой степени зависит от модели автомобиля и типа устанавливаемого двигателя.

Как сделать электронную обманку на автомобиле Opel Zafira

Обманная схема на машине Опель Зафира составляется по такому же принципу, который описан выше, для установки обманки потребуется неполярный конденсатор 1 Мкф и сопротивление номиналом 1 мОм 0,5 Вт. Работу по монтажу нехитрого устройства производим в следующем порядке:

• находим колодку подключения лямбда-зонда, разъединяем штекер, частично освобождаем провода от наружной изоляции;
• разрезаем сигнальный провод;
• к концам проводков путем скручивания подсоединяем резистор, затем паяльником пропаиваем места соединений;
• оголяем изоляцию массового провода, также путем скручивания закрепляем отводы конденсатора – один конец связываем с массой, второй – с проводом спереди резистора (ближе к разъемному штекеру);
• после пропайки изолируем проводку, соединяем штекер, проверяем автомобиль в работе.

Перед началом испытаний необходимо сбросить все ошибки ЭБУ. Следует отметить, что установка обманки не всегда дает положительные результаты, в некоторых случаях ошибка может появляться вновь. Самый надежный способ – перепрограммирование блока управления, но здесь важно найти нужную версию прошивки.

Эмулятор кислородного датчика

Имитатор лямбда-зонда эффективно используется на автомобилях с удаленным катализатором или на машинах с установленным газобаллонным оборудованием, устройство подключается к электрической схеме управления двигателем, достаточно достоверно эмулирует работу настоящего лямбда-зонда. Готовые фабричные эмуляторы можно встретить в розничной продаже, основой схемы-имитатора является электронный таймер, в роли которого чаще всего используется популярная микросхема NE555.

В основном эмуляторы промышленного производства устанавливаются после перевода машины на газ – после установки газобаллонного оборудования (ГБО) состав топливной смеси меняется, поэтому лямбда-зонд фиксирует повышенное содержание токсичных веществ в выхлопных газах, появляется ошибка. Рассмотрим, как установить имитатор кислородного датчика модели Zond-4 на автомобиль с ГБО.

Зонд-4 оснащен светодиодным трехцветным индикатором, сигнализирующим о состоянии топливной смеси (бедной или богатой). Свечение индикатора означает:

• зеленый цвет – бедная смесь;
• желтое свечение – соотношение топливо/ воздух в норме;
• красная индикация – смесь переобогащенная.

Крепится эмулятор в подкапотном пространстве, подключается к электрической схеме автомобиля с помощью четырех проводов. Задействовать Zond-4 очень просто, провода подсоединяем так:

• синий – с плюсом электроклапана ГБО;
• черный – с массой автомобиля;
• затем разрезаем сигнальный провод лямбда-зонда,
• желтый проводок соединяем с отводом самого кислородного датчика;
• белый – с другим концом разрезанного провода (он идет к блоку управления двигателем);
• изолируем всю оголенную проводку.

После подключения следует проверить работу Зонд-4: на бензине индикатор загораться не должен, при работе на газу – светиться зеленым, желтым или красным цветом.

Схема обмана лямбда-зонда с диодом

Обмануть второй кислородный датчик на автомобиле можно и по-другому, только в этой схеме вместо резистора нужно установить диод, например, марки 1N4148. Обманка здесь делается следующим образом (на примере авто Мазда 323 с бензиновым ДВС 2.0 L):

• разрезаем сигнальный проводок (на Mazda он черного цвета);
• анод диода подключаем к лямбда-зонду;
• другой вывод сигнала, идущий к блоку управления, соединяем с катодом;
• также к катоду подсоединяем один из выводов неполярного конденсатора емкостью 4,7 Мкф;
• второй конденсаторный отвод подключаем к массовому проводу (на Мазде он серого цвета), разумеется, все провода пропаиваем.

Такая схема позволяет достаточно эффективно избавиться от ошибок в цепи кислородного датчика, но нужно иметь в виду, что сам лямбда-зонд должен быть исправным.

Быстрая проверка работоспособности датчика кислорода

Многими автовладельцами неоднократно подтверждено, что электронная обманка нормально работает лишь в том случае, если лямбда-зонды на машине исправны. Быстро проверить работоспособность датчиков достаточно просто, для диагностики понадобится лишь мультиметр. Выполняем проверку в следующем порядке:

• переводим переключатель мультиметра в положение измерения постоянного напряжения с верхним пределом 20 Вольт;
• подключаем щупы прибора: с красным проводом – к сигнальному разъему кислородного датчика, с черным проводом – на массу;
• запускаем двигатель, на холодном моторе вольтметр должен показывать напряжение примерно 0,45-0,5 V;
• на прогретом моторе напряжение должно постоянно меняться от 0,1 до 0,9 Вольта, и все эти данные говорят о том, что датчик в целом рабочий.

Но стоит заметить, что такая проверка не дает представление о стопроцентной исправности датчика, она лишь подтверждает, что лямбда-зонд находится в рабочем состоянии.
