Как снять стартер на приоре?

Как снять стартер на приоре 16 клапанов

Не крутит стартер и автомобиль не заводиться? Причин такой неисправности множество, и одна из них — нерабочий стартер. Попробуйте сначала его проверить и отремонтировать, но сначала его следует снять. В данной статье мы расскажем как самостоятельно заменить стартер на Лада Приора.

Нам потребуется: отсоединить минусовой провод от аккумулятора и приготовить пассатижи, головки «на 13» и «на 15».

Далее показано, как поменять стартер на Lada Priora, замена его на других отечественных автомобилях последних лет выполняется аналогично. Стартер находится под корпусом воздушного фильтра двигателя, поэтому сначала необходимо снять его:

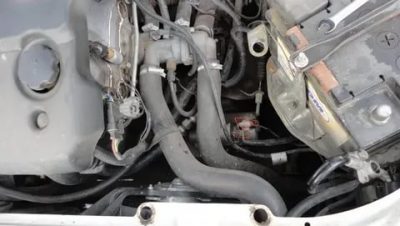

1. Снять рукав воздухозаборника с патрубка в нижней части корпуса воздушного фильтра.

2. Снять корпус воздушного фильтра с резиновых фиксаторов при помощи отвертки или пассатижей.

3. Убрать корпус воздушного фильтра в сторону.

Напомним, что в предыдущей статье мы рассматривали как установить доводчик стекол на приору своими руками. Доводчик очень полезен для тех людей, которые забывают закрывать окна в автомобиле после установке его на сигнализацию.

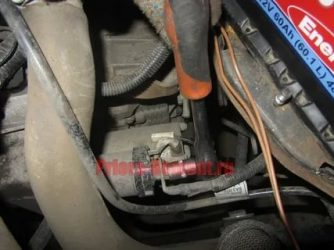

4. Отвернуть гайку крепления «плюсового» провода, используя головку «на 13».

5. Снять провод с болта.

6. Отсоединить провод управления тяговым реле.

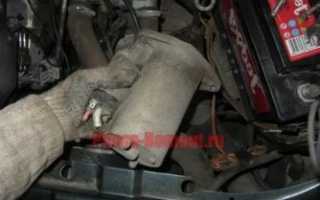

7. Снять стартер, отвернув две гайки его крепления с помощью головки «на 15» (нижняя гайка на фото не видна).

Замена стартера на Приоре успешно завершена.

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход РёР· строя втягивающего реле — покупается Рё меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка РЅР° 13 РјРј
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» РѕС‚ РђРљР‘ автомобиля, после чего отключаем РІСЃРµ РїСЂРѕРІРѕРґР° РѕС‚ стартера, РѕРґРёРЅ РёР· которых прикручен гайкой.

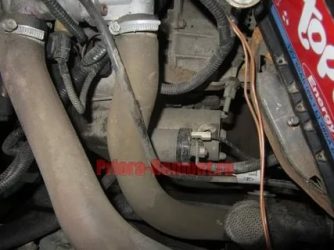

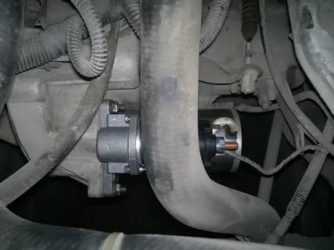

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

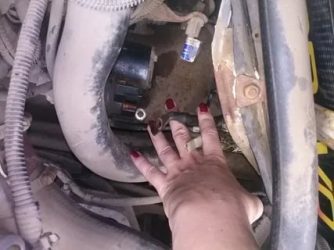

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя  (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле.

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Устройство и характеристики стартера Лада Приора, Lada Priora

Сборка и разборка стартера Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Детали стартера 2111.

3708010-01: 1 – корпус; 2 – упорное кольцо со стороны коллектора; 3 – якорь; 4 – постоянный магнит; 5 – гайка крепления шины щеток положительной полярности; 6 – тяговое реле; 7 – рычаг привода; 8 – уплотнительное кольцо; 9 – муфта свободного хода; 10 – возвратная пружина; 11 – гайка стяжной шпильки; 12 – якорь реле; 13 – стяжная шпилька; 14 – уплотнитель; 15 – опора рычага; 16 – ось рычага; 17 – винты крепления тягового реле; 18 – передняя крышка; 19 – стопорное кольцо; 20 – ограничительное кольцо; 21 – изолятор; 22 – внутренний щеткодержатель; 23 – упорное кольцо со стороны привода; 24 – «положительная» щетка; 25 – прижимная пружина; 26 – внешний щеткодержатель; 27 – внутренние дистанционные шайбы; 28 – задняя крышка с втулкой; 29 – внешние дистанционные шайбы; 30 – стопорная шайба; 31 – болт крепления шины щеток отрицательной полярности; 32 – крышка вала якоря; 33 – болт крепления крышки вала якоря

Детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляющего провода тягового реле lada priora. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле лада приора. Якорь стартера должен начать вращаться с частотой более 5000 мин-1. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка с плоским лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль.

1. Снимите стартер с автомобиля ваз 2170 (см. «Снятие и установка стартера лада приора»).

2. Отверните гайку крепления шины к контактному болту.

3. Отсоедините шину от контактного болта тягового реле.

4. Выверните два винта крепления тягового реле ваз 2171.

5. и снимите реле.

6. Выньте якорь тягового реле лада приора, приподняв его, чтобы петля якоря снялась с рычага.

7. Снимите с корпуса тягового реле уплотнительное кольцо.

Сильно обжатое, потрескавшееся или потерявшее эластичность кольцо замените новым.

8. и извлеките возвратную пружину.

9. Выверните два винта.

10. и снимите крышку вала якоря.

11. стопорную шайбу.

12. и дистанционные шайбы.

Запомните порядок установки дистанционных шайб, так как они разной толщины. При сборке стартера устанавливайте шайбы в той же последовательности .

13. Выверните две гайки стяжных шпилек.

14. и снимите с вала якоря стартера ваз 2171 крышку со стороны коллектора.

15. Снимите две дистанционные шайбы.

16. и внешний щеткодержатель.

17. Выверните гайку крепления щеток отрицательной полярности.

18. и осторожно, чтобы не повредить щетки, снимите их вместе с прижимными пружинами. Сильно обжатые или искривленные пружины замените.

19. Аналогично извлеките щетки положительной полярности.

Замерьте высоту щеток от края рабочей поверхности до медной косички проводов .

Если их высота составляет менее 4 мм, замените щетки комплектом (4 шт).

20. Снимите бумажный изолятор щеток положительной полярности.

21. и внутренний щеткодержатель.

22. Выньте из корпуса стартера ротор с магнитами и передней крышкой.

23. Снимите упорное кольцо магнитов со стороны коллектора лада приора.

24. Выверните ось рычага, предварительно отвернув контргайку с другой стороны.

25. и снимите ось.

26. Снимите крышку со стороны привода.

27. Осмотрите крышки стартера, при обнаружении трещин замените их. Если расположенные в крышках втулки, в которых вращается вал якоря ваз 2172, изношены, имеют задиры, раковины и другие дефекты, замените втулки или крышки с дефектными втулками.

28. предварительно вывернув стяжные шпильки из крышки со стороны привода.

29. Снимите опору рычага.

30. Треснувшую или значительно изношенную опору замените новой.

31. Снимите шесть магнитов с якоря, предварительно пометив или запомнив их взаимное расположение.

Примечание
Неправильная установка магнитов может привести к снижению мощности стартера или вращению его в обратную сторону .

32. Снимите упорное кольцо магнитов со стороны привода.

33. Установив на деревянный брусок вал привода, четкими ударами молотка сдвиньте по валу якоря ограничительное кольцо, как показано на фото.

34. Поддев отверткой.

35. снимите стопорное кольцо.

36. затем ограничительное кольцо.

37. и снимите с вала якоря обгонную муфту в сборе с рычагом.

38. Осмотрите якорь. Если коллектор загрязнен или на нем появились риски, царапины и другие дефекты, прошлифуйте коллектор мелкозернистой шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой стеклянной шкуркой.

Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Обнаруженный на валу якоря желтый налет от подшипника удалите мелкозернистой шкуркой, так как он может стать причиной заедания шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря.

Диаметр обмотки должен быть меньше пакета железа якоря. В противном случае замените якорь.

39. Осмотрите состояние шлицевого соединения вала якоря на отсутствие повреждений в виде забоин и шероховатостей. Незначительные повреждения по возможности удалите мелкозернистой шкуркой.

40. Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой напряжением 12 В. Напряжение подводите к пластине коллектора и сердечнику якоря — лампа гореть не должна. Если лампа горит, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае замените якорь.

41. Проверьте, легко ли перемещается якорь тягового реле стартера ваз 2170 priora, замыкаются ли контактные болты контактной пластиной (с помощью тестера).

42. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод. На рычаге привода стартера не должно быть трещин.

43. Соберите стартер lada priora в последовательности, обратной разборке, с учетом следующих особенностей:
– смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной;

Предупреждение
В процессе эксплуатации муфту привода смазывать не нужно. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

– смажьте моторным маслом подшипники (втулки) в крышках стартера;

– для установки ограничительного кольца воспользуйтесь пассатижами;
– перед установкой тягового реле нанесите на его поверхность, контактирующую с крышкой стартера лада приора со стороны привода, тонкий слой силиконового герметика.

44. После сборки стартера включите тяговое реле (см. п. 3) и измерьте зазор между торцом шестерни и упорным кольцом, он должен быть 3–5 мм.

45. Если зазор не входит в указанный интервал значений, отрегулируйте его поворотом оси рычага, тело которого выполнено в виде эксцентрика. Для этого ослабьте контргайку, поверните ось и затяните контргайку. После окончательной сборки рекомендуется проверить стартер на СТО на стенде мод. 532М.

Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Стартер Лады Приоры

Назначение стартера в Лада Приора – это запуск двигателя внутреннего сгорания. Стартер передает зацепление с помощью редукторной передачи и предает вращение коленчатому валу до того момента пока двигатель не запустится.

В процессе использования автомобиля, а именно при его пуске, стартер испытывает колоссальные нагрузки, что способно вывести его из строя и запуск ДВС станет невозможным. Рекомендуется прислушиваться к работе стартера и при появлении малейших шумов проводить его обслуживание.

В данной статье речь пойдет о замене стартера, его основных неисправностях и многом другом.

Из чего состоит

Стартер является электрической машиной с довольно большим потреблением электроэнергии. При пуске он получает питания от аккумуляторной батареи и является основным потребителем, который способен быстро разрядить ее.

Стартер имеет общую конструкцию с электродвигателем щеточного типа постоянного тока.

Основными его деталями являются: статор, ротор, щеткодержатель и щетки, бендикс, втягивающее реле.

Все они учавствуют в работе стартера и выход одного элемента из строя, приведет к полной его остановке.

Принцип работы

1. В момент поворота ключа зажигания появляется напряжение на обмотке втягивающего реле, которое притягивает сердечник.
2. Сердечник вытягивает бендикс из корпуса стартера и приводит его в зацепление с маховиком.
3. Как только бендикс зацепляется с маховиком, происходит замыкание, напряжение подается на щеткодержатель и приводит во вращение ротор стартера.
4. Ротор начинает вращать бендикс через редукторную передачу, тем самым вращая коленчатый вал двигателя и запуская его.
5.  Как только двигатель запускается, вы отпускаете ключ зажигания, на всех элементах стартера пропадает напряжение и втягивающее под воздействием обратной пружины выводит бендикс из зацепления с маховиком.

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

• Аккумулятор;
• Втягивающее реле;
• Щетки;
• Бендикс;
• Обмотки ротора и статора.;

АКБ

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Щетки

Щетки являются наиболее часто выходами из строя элементами стартера. При их износе запуск двигателя невозможен, так как они не обеспечивают контакта с коллектором ротора. При износе щеток до 4 мм их необходимо менять.

Бендикс

Бендикс — это своего рода обгонная муфта, которая приводит в зацепление шестерни с маховиком. Выход его из строя является механической поломкой стартера. Починить ее невозможно лишь только заменить на новую.

Обмотки

Обмотка выходит из строя вследствие повышенных токов, образующихся в момент пуска двигателя в холодное время или при заклинивании бендикса. Проволока, намотанная на шихтованную сталь, просто не выдерживает такие скачки тока и обрывается. Это решается заменой ротора или статора, а лучше всего стартера.

Виды стартеров

На Ладу Приору с завода изготовителя устанавливается несколько типов стартеров. Их основные отличия это мощность и типа установки слева или справа. На более новых моделях Приоры он устанавливается справа по ходу движения автомобиля. Это связано с новой тросиковой КПП, на старом месте стартера установлен механизм переключения передач.

Оригинальный заводской стартер Приоры имеет мощность 1,4 кВт. Существует еще несколько модификаций мощностью 1,8 кВт.

Артикул и цена

Ниже приведена таблица с артикулом и стоимостью оригинального стартера и его аналогов.

Заводские модели
Производитель	Мощность (кВт)	Артикул	Цена (Рублей)
АвтоВАЗ	1,4	21100370801002	До 4000
АвтоВАЗ	1,8	5702370815	До 4100
Неплохие аналоги заводских моделей
Lauber	1,4	221182	До 6200
Bosch	1,4	986023780	До 7300
Bosch	1,8	1108203	До 11000
Motorherz	1,8	STB1182WA	До 4800

Замена

Работы по снятию и установке стартера можно провести без высшего образования механика. По ниже приведенной пошаговой инструкции с поставленной задачей справиться любой кто когда-либо держал ключ в руках.

Необходимый инструмент

• Отвертка крестовая и плоская
• Трещотка, удлинитель и головка на «13мм» и «15мм»
• Ключ рожковый на «10мм» и «13мм»
• Смазка проникающая (WD-40)
• И желание починить собственный автомобиль своими руками.

Пошаговая инструкция замены

Работы можно проводить как со смотровой ямы так и сверху. Мы рассмотрим вариант проведения работы сверху, так как он более просто и удобен. Да и смотровая яма имеется не у всех.

• Первым делом отключаем минусовую клейму АКБ и снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

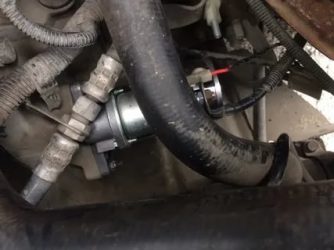

• Затем на втягивающем реле рожковым ключом на «13мм» откручиваем силовой провод и снимаем фишку «мама» с реле (на картинке отмечены красными стрелочками).

• Трещоткой с головкой на «13мм» и удлинителем откручиваем две гайки крепления стартера. Снизу и сверху.

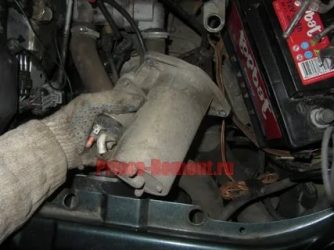

• Далее вынимаем стартер из подкапотного пространства и проводим его ревизию.

• Устанавливаем его в обратной последовательности и проверяем работоспособность пробным запуском автомобиля.

Замена из-под днища автомобиля аналогична инструкции изложенной выше, но только для проведения работ со смотровой ямы или эстакады необходимо демонтировать защиту картера двигателя.

Итог и видео

При появлении каких-либо проблем со стартером не паникуйте, что сделано человеком, можно починить и стартер этому не исключение.

Надеемся, наша статья была Вам полезна

Какие щетки лучше на стартер Лада Приора: советы

Стартер на автомобиле Лада Приора служит для запуска силовой установки. Он вращает коленчатый вал мотора до тех пор пока двигатель не заведется.

В процессе эксплуатации происходит постепенный износ узла. В результате стартер может выйти из строя и запуск силового агрегата станет невозможным. Поэтому важно обращать внимание на первые симптомы неисправности узла и оперативно устранять выявленные поломки.

Проблемы со стартером и их устранение

Если стартер щелкает но не крутит, то в первую очередь внимание следует уделить аккумуляторной батареи. Скорее всего ее заряда недостаточно, чтобы завести автомобиль. Также следует осмотреть состояние клемм. Более редко виновником щелчков является тяговое реле.

Если стартер не крутит коленчатый вал силовой установки, то условно возможные причины можно разделить на механические и электрические. К первым наиболее часто относятся проблемы с муфтой или шестерней привода. При наличии неисправностей перечисленные элементы подлежат замене.

В электрической части слабым местом являются щетки. Они наиболее подвержены износу. Когда остаточная длина щеток начинает составлять 4 мм и менее, они подлежат замене.

Артикул и примерная цена на оригинальный стартер Лада Приора

На автомобилях Лада Приора устанавливается два вида стартеров. Они отличаются по мощности и способу крепления. Узлы не являются взаимозаменяемыми, поэтому владельцу важно знать какой именно стартер установлен на его машине.

Оригинальный узел мощностью 1.4 кВт имеет артикульный номер 21100370801002. Стоимость нового изделия от 3600 до 4000 рублей. На авторазборках запчасть можно найти с ценой от 800 рублей. При этом большинство бывших в употреблении стартеров имеют весьма плачевное состояние.

На Приоре применяется стартер мощностью 1.8 кВт. Фирменны1й узел идет с номером по каталогу 5702370815. Его цена составляет от 2300 до 4100 рублей за новое изделие. Бывшая в употреблении запчасть обойдется в сумму от 900 рублей.

Номер по каталогу и стоимость хорошего стартера для Лада Приора

К оригинальным стартерам на Приору у автовладельцев преимущественно негативное отношение. Связано это как с большим количеством брака, так и с наличием поломок, нехарактерных стартерам других производителей.

Так, например, нередко встречается отклеивание магнитов статора. Поэтому водители рекомендуют обращать внимание на аналоги. Среди них есть множество достойных вариантов по приемлемой цене.

В таблицах ниже представлен перечень брендов, которые хорошо зарекомендовали себя в процессе эксплуатации на автомобиле.

Lauber	221182	5300-6100
Krauf	STR1182	2100-2700
Bosch	986023780	6400-7300
HC Parts	CS1182	2200-2700
Eldix	ELDST2110	3200-3700

Таблица — Наилучшие аналоги фирменного стартера мощностью на 1.8 кВт

Bosch	1108203	8800-11000
Eldix	ELDST2110R	2800-3500
As-pl	S9009	2100-2900
Motorherz	STB1182WA	4200-4800
WPS	33306N	2900-3600

Требуемые инструменты

Для того, чтобы снять или установить стартер на Приоре, потребуются инструменты из таблицы, которая представлена ниже.

Таблица — Инструменты требуемые для замены передней стойки

Накидной ключ	«на 13», «на 15»
Рожковый ключ	«на 13», «на 15»
Пассатижи	Можно заменить плоскогубцами
Отвертка	С тонким плоским лезвием
Силиконовая смазка	Если предполагается демонтаж воздушного фильтра
Головка	«на 13»
Вороток	С удлинителем и трещоткой
Проникающая смазка	Например, WD-40
Ветошь и металлическая щетка	Для очистки загрязнений

Замена стартера на Лада Приора может проводиться без доступа со стороны днища. Если же нет желания снимать воздушный фильтр и провода идущие к датчикам, то демонтировать и установить узел можно из под низу. В таком случае потребуются смотровая яма, эстакада или подъемник для доступа к месту где находится стартер.

Процесс замены стартера

Следование нижеприведенной пошаговой инструкции позволит успешно заменить стартер на Приоре.

• Зафиксировать заднюю ось автомобиля с помощью ручного тормоза.
• Открыть капот.

• Снять минусовую клемму с аккумуляторной батареи.
• Демонтировав рукав воздухозаборника с патрубка, который расположен в нижней части воздушного фильтра.

• Демонтировать корпус воздушного фильтра с его резиновых фиксаторов. Данное мероприятие удобно выполнять с помощью пассатижей или отвертки.

• Разъединить разъем ДМРВ.
• Открутить силовой провод и клемму управления тяговым реле.

• Открутить гайки крепления стартера.

• Вытащить стартер из моторного отсека.

• Провести сборку в порядке обратном снятию.
• Проконтролировать работу стартера, произведя пробный запуск силовой установки.

Выполнить замену стартера можно и снизу машины. Место где находится узел указанно на нижеприложенном фото. Процесс снятия и установки стартера аналогичен последовательности, изложенной в инструкции выше.

https://www.youtube.com/watch?v=s7ymcPxxAYI

Столкнувшись с ситуацией, когда не работает стартер и не заводится двигатель, автовладельцу важно не паниковать. Следует провести диагностику узла и по ее результатам выполнить ремонт или замену неисправных элементов.

Источник:

Почему не работает стартер на Приоре

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для управления ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов.

Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются.

Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить.

Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором.

Снимите с аккумулятора клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его.

Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера.

Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

В автомобиле Лада Приора стартер считается одним из основных конструктивных элементов системы зажигания. Если этот узел по каким-то причинам выходит из строя, водитель столкнется с проблемой плохого запуска двигателя, соответственно, нормальная эксплуатация авто будет невозможна. Подробнее о причинах неисправности, диагностике и замене механизма вы сможете узнать из этого материала.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом.

Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора.

Как снять, разобрать и собрать стартер на приоре!

Подробный видеоотчёт о разборке и сборке редукторного стартера автомобилей ВАЗ! Снятие и установка втягивающего рэле, замена втулки стартера, как поменять щётки стартера, диагностика маховика, проверка бендикса! Проверка стартера!

8(995)123-90-27

Называется ремонт детали, в процессе которого включена обмотка статора из круглого провода (еще носит название сыпная катушка, где уровень напряжения до — 660 В).

Типы электродвигателя по виду питающей интенсивности. Какие они?

Постоянный, переменный и универсальный ток, а также однофазное и трехфазное питание.

Теперь изучим каждый вариант более подробно. Итак, постоянный ток (ДТП) именуется как, электрический инструмент этого ряда, который изменил электрическую энергию на механическую энергию. Синхронный и асинхронный – это модели на которые делятся двигатели.Переменный ток озвучен в законах Фарадея и Ампера, когда на замкнутом проводнике, находящемся в изменяющемся магнитном поле, формируется электродвижущая сила. Данное поле, в движке, образуется вследствие обмотки статора, благодаря которым протекает такой ток.

Однофазное питание

– эти электродвигатели, как правило, работают при переменном токе и напряжении 110-240 В, поле статора таковых двигателей не вращается.

Работа трехфазных

форм считается гораздо более эффективной и продуктивней, чем выше описанного примера выше двигателей. Изначально его создают для вращения от трех симметрично расположенных в пространстве магнитных потоков, которые создавались протекающими по обмоткам токами от фазных или линейных накалов сети 380 В.

Существуют способы передачи электропитания, благодаря им можно образовать две группы:

Первая с коллектором (щеточные). У таких поверхность гладкая, которая без выпуклой слюды или раздельный пластин, еще вмятин, подгонов, эксцентриситета или биения. В обоймах щеткодержателей сами щетки имеют свободное скольжение, которые без качки и с умеренной силой прижимаются к коллектору. Хороший плюс заключается в недорогой стоимости.

Вторая без коллектора (без щеточных)

Эти работают тише, более надежны. К ним относятся асинхронные с короткозамкнутым ротором (трудятся от временного напряжения), вентильные (питаются неизменчивым вольтажам). Отличный знак тут долгая износостойкость.

Вентильно-индукторный двигатель

Он является самым небольшим по размеру. Сделан образец из одинаковых магнитов. Заметим что ротор и статор обладают зубчатым строение. Такой вид управляется благодаря электронному прибору. Совершенство в отсутствии щеток. Отличные качества, чтобы заменить асинхронные движки.

С независимым возбуждением

Он резко отличается по устройству, характеристикам и применению. Нам нужно разобраться в чем же тогда дело, давайте приступим.

Числится ротор из двух отдельных магнитных пакетов, которые распределены на определенном расстоянии друг от друга. Результат должен быть равен нулю, поэтому полюса двух пакетов расположены в нужной последовательности. Далее, три фазных обмотки со смещением друг напротив друга на — 120°. Питание подается только на одну из обмоток статора. Поле, которое наводит его в роторе поворачивает специальным образом, для совпадения его с полем статора. Переходит питание на другую обмотку и следовательно, вращение продолжается. Опишем положительные стороны нынешнего типа: просто управлять и регулировать скорость вращения.

Рассмотрим подробно асинхронный двигатель переменного тока, который был упомянут выше. В этих машинах в статор отдельная электромагнитная система. Внутрь корпуса вставляются пластины, в пазах которых располагаются фазные обмотки.

В статоре две, три, или больше фаз.

Короткозамкнутый или фазный

– это два варианта ротора. Последние модели, первого ряда овладевают цельнометаллические или пребывают из клетки с залитыми алюминием промежутками, которые уже расположены между стержнями клетки. Асинхронный двигатель с фазным ротором обладает коллекторным узлом. На вал надевают магнитопровод из наборных пластин с ячейками под три фазные обмотки. Питание на обмотки подается через коллекторный узел, в них поочередно возникает магнитное поле, которое вкладывается с магнитным полем статора. Благодаря этому возникает вращение.

В чем уникальность однофазных типов? В статоре такого двигателя находятся две обмотки: фазная и вспомогательная (стартовая). Они нужны для «разбежки» ротора, чтобы придать ему начальное вращение. Через конденсатор начинает работать стартовая обмотка для предоставления «опаздывания». Поэтому часто данный вид асинхронна прозывают ещё конденсаторным двигателем.

Эти двигатели не владеют развитием нужного крутящего момента, следовательно, применение они нашли в вытяжных вентиляторах.

Мы предлагаем посмотреть вам двигатели двух типов: первый – постоянного тока, который применяют в электронном транспорте. Например: троллейбус, трамвай, метро, пригородные электрические железные дороги, электровозы. Ещё они широко используются в бытовой технике (электродвигатель, пылесос и др.). Второй – переменного тока, они предназначенные для удовлетворения потребностей промышленного производства.

Дошла очередь до синхронных электродвигателей

У них статор переменного тока сделан схоже с асинхронным, но вот отличие присутствует в устройстве ротора. Там находятся постоянные магниты, которые могут быть зафиксированы на стороне или встроены внутрь. Важно что, скорость синхронного «сердца» никак не регулируется.

Конечно, можно поменять быстроту магнитного поля статора, но она зависит от повторяемости. Благодаря изобретениям частотного преобразователя, вопросы ушли сами собой. Пореодичность трехфазного тока с их помощью можно менять от 1 до 500 Гц, поэтому и пределы поправки асинхронного двигателя, могут быть выше.

Образец – стиральные машины с прямым приводом, также кулеры охлаждения.

Какие классы электродвигателей самые выигрышные?

Очень кратко выше мы показали основные типы и дали характеристику. В этой задаче можно положиться только на индивидуальный случай, но вот несколько рекомендаций, которые могут быть вам полезны в выборе, так сказать осветить путь, где вы сами уже найдете ответ. Выходит:

Асинхронные и вентильные – годятся для вентиляторов с длительным режимом работы (при слабой мощности)

Для познания работы насоса, важно посмотреть более пристально на него. Разновидности их по: целевому назначению – погружные и поверхностные;

по способу энергопитания – электрические и жидкотопливные.

Подразделяются и бытовые на: садовые, насосные станции, дренажные и глубинные. С садовыми и насосными станциями понятнее всего, а вот как распознать применение остальных?

Сервисный центр ремонт стартеров

Замена стартера Приора, основные неисправности

› Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Ничего не поделать – придется его достать и разобраться в проблеме. Несмотря на достаточно «грубую» силу, которую стартерный узел «прикладывает» для того, чтобы запустить двигатель, его устройство достаточно сложное и состоит из нескольких достаточно мелких деталей. Так, придется детально разбираться с механизмом реле, потому что в нем тоже могут возникнуть проблемы. Фото детали ниже.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей.
В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная. Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром.

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Щелкает не заводится

Если стартер щелкает, но не крутит, причин может быть несколько:

1. шестерня, работающая с бендиксом не зацепляется с маховиком двигателя;
2. подшипник втулок вала якоря износился;
3. крепление стартера или корпус сломаны;
4. повредились зубья шестерни или маховика.

Не выключается

Когда стартерный узел Приоры не включается, неполадка может крыться в следующем:

1. муфта свободного хода пробуксовывает;
2. разрядился или сломался аккумулятор;
3. резкое и сильное падение напряжения в цепи;
4. окисление контактов.

Медленно вращается стартер

Причинами замедленной работы могут быть:

1. разрядился или сломался аккумулятор;
2. клеммы или наконечники окислены;
3. соединение проводов от силового агрегата до кузова очень слабое;
4. контактные болты на тяговом реле ослаблены или окислены;
5. износ щеток;
6. в обмотке якоря возникло замыкание или обрыв.

Диагностика стартера для определения причины неисправности

Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:

1. Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
2. Достаньте воздушный фильтр и впускной шланг.
3. Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
4. Поставьте нейтраль на рычаге КПП.
5. Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
6. Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
7. Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
8. Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
9. Если якорь не крутится вообще, проблема в обмотке.
10. Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.

Проверка реле

Для начала стоит изучить расположение реле стартера Приоры, которое находится в стартерном узле в малом корпусе. Проверка его исправности проводится в два этапа.

• Во-первых, нужно попросить товарища покрутить ключ зажигания и прислушаться к подкапотному пространству. Если есть щелчок, значит, с деталью все в порядке. Если же щелчка нет, или с щелчком якорь не крутится, придется перейти к следующему шагу.
• Замкните клеммы, идущую от АКБ, с клеммой, которая соединена со стартерным узлом отверткой. Если узел заработал, значит, реле неисправно.

Предохранитель

Блок предохранителей Приоры располагается над левым коленом водителя. Снимите пластмассовую крышку, предварительно открутив три винта крепления. Предохранитель стартера Приоры – К3, то есть, третий слева в первой «строчке».

Можно проверить дополнительный блок, который находится под обивкой тоннеля пола. При этом проверяется предохранитель F1 на 15 Ампер – крайний слева, иногда достаточно его поменять, так как не всегда требуется ремонт этого механизма.

Lada | ВАЗ Priora с 2007, снятие стартера инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Стартер Lada Priora

Стартер на автомобиле Лада Приора служит для запуска силовой установки. Он вращает коленчатый вал мотора до тех пор пока двигатель не заведется.

В процессе эксплуатации происходит постепенный износ узла. В результате стартер может выйти из строя и запуск силового агрегата станет невозможным. Поэтому важно обращать внимание на первые симптомы неисправности узла и оперативно устранять выявленные поломки.

Как снять стартер на приоре видео

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

Lada XRAY и Vesta

Снять брызговик двигателя (инструкция для Лада Веста, XRAY).

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

Lada Largus

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

Для комплектаций с коробкой передач JR5:

• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);
• нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для комплектаций с коробкой передач JH3:

• снять чехол (№1) шарнира тяги привода переключения передач;
• отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

Процесс также показан на видео:

Lada Granta, Kalina, Priora

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).

Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).

Lada 4×4

Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».

Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».

Снизу автомобиля откручиваем два болта крепления стартера. Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

1.Особенности стартера ВАЗ 2170 2171 2172 Приора

На автомобили Lada Priora устанавливают стартер мод. 2111.3708010-01.
Рис. 1. Схема включения стартера: 1 – стартер; 2 – монтажный блок; 3 – выключатель (замок) зажигания; 4 – аккумуляторная батарея; А – к главному реле, вывод «30»; В – к контакту «50» ЭБУ; С – к основному блоку предохранителей (F3); К3 – реле включения стартера

Схема включения стартера показана на рис. 1.

Техническая характеристика стартера мод. 2111.3708010–01Номинальное напряжение, В. 12Номинальная мощность, кВт. 1,2Потребляемая сила тока, А:при максимальной мощности. 375в заторможенном состоянии, не более. 700на холостом ходу. 80Потребляемый ток тягового реле, А:втягивающая обмотка. 43удерживающая обмотка.

12Шестерня привода:число зубьев. 9модуль, мм. 2,116угол исходного контура, град. 12 Стартер 2111.3708010-01 с возбуждением от постоянных магнитов представляет собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и муфтой свободного хода.

Стартер рассчитан на эксплуатацию в условиях умеренного и тропического климата.

Режим работы стартера кратковременный, длительностью до 10 с. При отрицательной температуре допускается длительность работы до 15 с. Стартер питается от аккумуляторной батареи емкостью 55 А·ч. Он относится к восстанавливаемым, обслуживаемым изделиям.
