Подушки безопасности в автомобиле

Современные автомобили оснащаются большим количеством всевозможных систем безопасности. Все они подразделяются на два типа – системы активной и пассивной безопасности.

Первые – это системы, которые помогают водителю контролировать поведение автомобиля. К ним относятся системы антиблокировки тормозных механизмов, система курсовой устойчивости, система распределения тягового усилия по колесам авто и т. д.

А системы пассивной безопасности направлены уже на защиту самого человека при столкновении. К данной системе относятся ремни безопасности, специальные детские сиденья с креплением Isofix, подушки и шторки безопасности.

Основными в пассивной безопасности являются ремни. Подушки являются всего лишь вспомогательной системой направленной на снижение травмирования людей в автомобиле.

Хотя изначально подушки безопасности позиционировались системой, которая должна заменить ремни. Но время показало, что без ремней обеспечить должную безопасность они не могут поэтому их перевели в разряд вспомогательных систем.

Основной задачей подушек безопасности является снижение возможности получения травмы человеком о рулевое колесо, переднюю панель, элементы кузова при столкновении автомобиля.

Разработки подушки безопасности велись достаточно давно, но штатно устанавливать на авто их начала компания Mercedes-Benz в 1971 году. С тех пор все больше компаний оснащаются свои авто данной системой безопасности, причем она постоянно совершенствуется.

Принцип действия системы безопасности

Принцип работы

Суть подушки безопасности – во время столкновения создание воздушной подушки, которая будет воспринимать на себя тело человека, предотвращая возможность его удара об элементы салона.

Действует она так: при ударе в результате ДТП, специальная система быстро накачивает подушку перед водителем и пассажиром, сделанную из мягкой ткани, и та воспринимает на себя инерционное движение тела людей. Но при этом, чтобы подушка в дальнейшем не мешала выбраться человеку из авто, она быстро сдувается, газ выходит через специальные отверстия в ткани.

1. Как быстро накачать подушку?

Еще при начальных разработках данной системы конструкторы столкнулись с одной из важных проблем – как быстро накачать подушку, ведь при столкновении все происходит за очень короткий промежуток времени. При этом накачка подушки не должна была иметь взрывной характер, чтобы не происходило травмирования человека самой подушкой.

Выходом из ситуации стало использование продуктов горения определенных веществ. Оптимальным стало использование газов, выделяемых при сжигании азида натрия. Хоть само это вещество является ядовитым, но при его сгорании выделяются азот, углекислый газ, окись углерода и вода. Сам процесс сгорания выполняется очень быстро – таблетка азида натрия весом 50 гр. сгорает за 35-50 миллисекунд, что вполне достаточно для накачивания подушки при столкновении.

: Устройство подушки безопасности

Но при использовании азида для накачки применяется только азот, который полностью безвреден для человека, поэтому в конструкцию системы включают фильтры, разделяющие продукты горения по составным частям, пропуская в тканевую подушку только азот.

Системы, использующие азид являются сейчас самыми распространенными. Но есть еще одно вещество, которое используют в качестве топлива для сжигания – нитроцеллюлозу. Особенностью этого вещества является то, что нужно его для полного разворачивания подушки значительно меньше – всего 8 грамм. Также не требуется использование фильтров.

2. Эффект барокамеры

Вторая проблема, с которой столкнулись конструкторы – эффект барокамеры. Подушки безопасности в раскрытом состоянии занимают достаточно большое пространство в автомобиле. Так, водительская подушка имеет объем в развернутом состоянии 60-80 литров, а пассажирская – еще больше, до 130 литров.

Накачка подушек производится очень быстро, поэтому в салоне резко уменьшается объем и увеличивается давление, которое может повредить барабанные перепонки. К тому же накачка происходит с достаточно сильным звуковым эффектом, что тоже может сказаться на перепонках.

Вначале с этими проблемами боролись путем оснащения дверей специальными механизмами, которые при столкновении практически мгновенно сбрасывали стекла дверей вниз.

Сейчас же для предотвращения эффекта барокамеры, накачка подушек производится не всех сразу, а по очереди. Первой срабатывает подушка водителя – примерно через 20 мс, а еще через 17 мс – срабатывает пассажирская. При этом сама система следит за тем, какие подушки нужно накачать, а какие нет.

Конструкция системы подушки безопасности

Теперь по самой конструкции данной системы. Она состоит из трех составных частей – газогенератор с подушкой(в народе называют «пиропатрон»), выполненные в виде одного узла, датчиков удара и блока управления.

Количество датчиков удара, как и количество самих подушек может значительно варьироваться. На некоторых авто таких датчиков, установленных по всему авто может достигать десяти штук.

Этот датчик при столкновении передает импульс на блок управления, тот в свою очередь передает сигнал на газогенератор, который и разворачивает подушку.

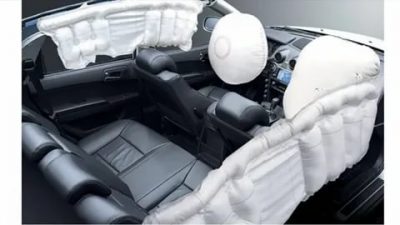

Сработавшие подушки безопасности

Срабатывание датчика зависит от нескольких факторов – скорость авто, угол удара. Резкое падение скорости, которое происходит при столкновении авто с препятствием обеспечивает передачу импульса датчиком. Но при этом даже экстренное торможение авто не способно активировать датчик.

От поступившего с датчика сигнала блок управления рассылает сигналы на газогенераторы, при этом блок «вычисляет» какую подушку нужно накачать, а также как ее накачать. Дело том, что некоторые типы подушек имеют два контура, накачка которых производится в зависимости от силы удара. При слабом ударе накачивается только один контур, а если столкновение более серьезное – оба контура одновременно.

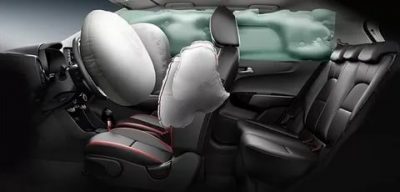

Виды подушек безопасности

Рассмотрим виды подушек безопасности в автомобиле.

1. фронтальные подушки безопасности 2. коленные подушки безопасности 3. передние боковые подушки безопасности (как правило зашиты в сиденья) 4. задние боковые подушки безопасности

5. головные подушки безопасности («шторки»)

1. Фронтальные подушки безопасности

Первыми подушками были фронтальные, именно ими и начал оснащать свои авто серийно Mercedes Benz. Данных подушек – две, одна устанавливается в руле за специальной накладкой и предназначена она для водителя, вторая располагается на передней панели и направлена она на защиту пассажира на переднем сиденье.

Данный вид подушек является самым распространенным, ими сейчас оснащаются даже бюджетные автомобили. Особенностью пассажирской подушки является принудительное ее отключение, после чего она переходит в неактивное состояние и при столкновении не срабатывает.

Срабатывают они только при фронтальном столкновении, при ударе сбоку или сзади данная система не срабатывает.

2. Боковые

Второй вид – боковые. Они направлены на защиту водителя и пассажира при боковом ударе. Впервые применять такие подушки начал шведский производитель Volvo.

Они хорошо помогают в защите торса человека. Зачастую они размещаются в спинках передних сидений. Некоторые авто оснащены боковыми подушками и для защиты пассажиров сзади.

: Как избежать смертельных ловушек в автомобиле

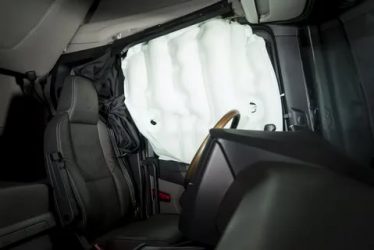

Третий вид – боковые головные подушки, в народе их еще называют шторками безопасности. Впервые их устанавливать начали на авто японской фирмы Toyota.

Располагаться шторки могут в крыше возле боковых стекол, стойках двери. Направлены они на защиту головы при боковом ударе. В развернутом виде практически полностью перекрывают площадь боковых стекол.

4. Коленные и центральные подушки безопасности

Корейская компания Kia предложила еще один вид подушек – коленные. Направлены они на защиту ноги водителя и переднего пассажира. Водительская подушка располагается под рулевой колонкой, а пассажирская – под передней панелью.

В автомобилях Toyota с недавнего времени стали применять центральные подушки. Установлена она в центральном подлокотнике и направлена на снижение тяжести вторичных повреждений при боковом ударе, в накачанном состоянии она разделяется водителя и переднего пассажира.

Это пока все виды которыми оснащается автомобиль, и направлены они на защиту людей, находящихся. Сейчас также разрабатывается система, направленная на защиту пешеходов. Работает данная система, так же как и внутренняя, с единственным различием – подушки надуваются снаружи авто и направлены они на смягчение удара пешеходом о кузов авто.

Принцип действия подушек безопасности автомобиля

Трудно найти автомобилиста, который оспаривал бы важность такого нестандартного аксессуара автомобиля, как подушки безопасности. Первый раз мир услышал про эти оригинальные защитные устройства 65 лет назад, после опубликования Уолтером Линдерером своего необычного патента, принёсшего ему затем мировую известность, благодарность миллионов людей.

Многолетняя практика доказала их огромное значение для водителей и пассажиров оснащённых такими приспособлениями автомашин, за счет чего в авариях удалось спасти множество человеческих жизней, уберечь людей от огромного количества увечий, поскольку при ДТП защитная подушка раскрывается почти мгновенно – как правило, за считанные доли секунды.

Однако немногие любители, да и профессионалы автомобильной отрасли в подробностях знают, как работает подушка безопасности, имеющая в международном обществе название airbag.

Принцип и условия для срабатывания подушки безопасности.

Что представляет собою аэрбег: устройство механизма

В зависимости от того, где расположен защитный аэрбег и для чего установлен, он может быть нескольких видов: фронтальный и боковой, головной и коленный, центральный и комбинированный. Устройство подушки безопасности при всём разнообразии их модификаций отличается незамысловатой конструкцией, призванной во время аварии значительно облегчить удары, адресованные водителю или пассажиру.

Чаще всего их контакты приходятся на разные части руля, кузовные, оконные, прочие детали, достигая немалой силы. При отсутствии аэрбега каждый такой удар, в зависимости от скорости авто, может достигать колоссального размера, что станет невозможным при наличии защитного приспособления. С ним фактическая сила аварийного удара окажется значительно меньшей.

Поэтому на практике она зачастую не будет представлять для людей значительной опасности, тем более смертельной угрозы.

Сам комплекс этой оригинальной защиты состоит из нескольких автономных составляющих. Он отличается собственно подушкой – специальной ёмкостью из нейлонового материала, расправляющейся во время аварийного случая, когда в неё резко входит воздух, а также сенсором и системой, которая надувает подушку. Материалами для её смазки служат крахмал или тальк.

Комплекс компактно сложен, он расположен так, что из салона его не видно. Наиболее чувствительной частью комплекса считается сенсор, поскольку именно ему приходится принимать судьбоносное решение, когда именно подушка должна быть выпущена. Чаще всего это происходит уже при столкновении на скорости хотя бы 20 километров в час.

В свою очередь, на систему надувания возложена не менее важная задача – во время столкновения мгновенно «выстрелить», накачать защитное устройство необходимой смесью.

Сумка

Важным аксессуаром подушки безопасности автомобиля является сумка. Она имеет вид тонкой нейлоновой оболочки из нескольких слоёв, толщина её зачастую не превышает 0,4 миллиметра. Ключевым преимуществом такой оболочки является то, что за счёт сверхпрочного материала, из которого её изготавливают, ей удаётся выдержать при ударе огромную кратковременную нагрузку. Располагают сумку в объёме специальной шины, закрытой особенной накладкой из пластика или ткани.

Датчики удара

Чаще всего именно передняя часть автомобиля оснащена этими важными приборами. Такой датчик призван отвечать за оперативное срабатывание системы безопасности машины, активируя её сразу же после контакта с другим объектом, если скорость превышает 20 километров в час. Система устроена так, что защитное приспособление способно выстрелить даже тогда, когда авто не движется, а стоит на месте – если удар получился достаточно сильный. Датчик может быть одного из двух видов: ударный (он определяет удар, пришедший на кузов) или датчик сидения для пассажиров. Если пассажиров в машине нет, такой механизм легко отключить.

Виды газогенератора

Задача каждого генератора – наполнить оболочку защитного устройства, с которой он составляет модуль этого приспособления, газом. Генераторы отличаются разнообразием форм, способов функционирования, а также образованием газа. В зависимости от этих векторов, генератор может быть куполообразного или трубчатого вида. По способам срабатывания есть генераторы одно- и двухступенчатого способа действия.

Бывают также твёрдотопливные модели, гибридные. Кроме корпусов и патронов, в их состав входят: твердотопливный вариант – особенная смесь, составленная азидом натрия, диоксидом кремния, нитратом калия, гибридный вариант – газовый заряд под высоким давлением. Аэрбеги последних моделей оснащены двумя пиропатронами.

Основной из них выпускает 80% всего газового объёма (в формате так называемой мягкой посадки), а дополнительный служит для подстраховки основного при очень тяжёлом ударе.

Фронтальные подушки безопасности

Впервые такие конструкции начали применяться на автомашинах марки Mercedes-Benz сравнительно недавно – в 1981 году. Они имеют две модификации: есть фронтальный механизм защиты сидящего впереди пассажира, который при его отсутствии или желании можно отключать, а также фронтальное устройство защиты водителя.

Место расположения первого из них –передняя панель (её верхняя правая часть), а вторую таит в себе руль. Некоторые современные автомобили имеют также варианты двухступенчатых, многоступенчатых способов срабатывания данных защитных механизмов в зависимости от тяжести аварийного удара.

Их называют адаптивными защитными устройствами.

Боковые подушки безопасности

С помощью этих защитных приспособлений удаётся свести к минимуму вероятность травмирования во время ДТП таких чувствительных частей человеческого тела, как таз, брюшная полость и грудная клетка.

Впервые это эффективное новшество удалось применить 24 года назад знаменитой автомобильной фирме Volvo, предложившей устанавливать их в виде опций. Такими защитными конструкциями чаще всего оснащены зоны спинки переднего сидения, однако, выпускаются и такие модели, где их монтируют в заднем сидении.

Большую популярность приобрели также варианты двухкамерных приспособлений, у которых более жёсткая нижняя часть, защищающая таз, а за счёт мягкой верхней надёжно защищается грудь.

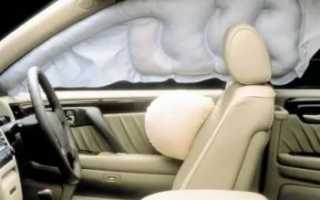

Головные шторки

Так называют приспособления, задача которых – эффективная защита головы при боковых ударах в машину. Пионером их установки 20 лет назад была фирма Toyota. Место расположения этих шторок – в переднем сегменте крыши, в пространстве между стоек и задником крыши. Они используются пассажирами, занимающими переднее и оба задних места.

Подушка безопасности коленная

Её задачу определяет название устройства. Оно призвано эффективно охранять водительские голени и колени. Впервые его установила 22 года назад компания КИА. Расположено такое устройство снизу около руля. Некоторые современные автомодели оснащены коленным вариантом пассажирской защиты, который находится впереди. Устройство прячут снизу «бардачка».

Центральная защита

Компании Toyota принадлежит внедрение в 2009 году варианта центрального приспособления безопасности, призванного смягчать тяжесть травм пассажиров во время бокового столкновения. Такое защитное средство располагают в подлокотниках переднего сидения, а также в спинке заднего сидения. Новые вариации таких вспомогательных средств выпускаются компанией Mercedes-Benz и другими автомобильными фирмами.

Подушка безопасность для пешехода

Эффективность применения защитных устройств побудила автомобильных конструкторов остроумно вынести их за пределы салонов легковых авто. Так появилась защитное устройство для пешеходов, впервые предложенное в 2012 году компанией Volvo.

Условия для срабатывания

Несмотря на многочисленные конструктивные варианты изготовления защитных приспособлений, принцип их функционирования практически не претерпел в последние годы существенных изменений и остаётся неизменным. Ключевое условие срабатывания подушки безопасности – контакт авто с другой машиной или тяжёлым предметом.

Она мгновенно активируется и срабатывает, когда удар с посторонним предметом произошёл, причём скорость срабатывания очень высока. При превышении определённого уровня датчик удара мгновенно посылает сигнал блоку управления, после чего сразу же автоматически решается весь комплекс вопросов, связанных с работой защитного механизма.

В зависимости от того, какое направление удара и какая скорость удара, срабатывает или весь защитный комплекс, или только его определённая часть.

Подушка безопасности, ее виды и принцип действия аирбэгов — Автомеханик

Безопасность при вождении — один из первых вопросов, которым стоится озаботиться будущему водителю при покупке автомобиля. Среди всех элементов безопасности ключевое место занимают подушки безопасности. Качественные подушки могут уберечь от удара даже при непристегнутых ремнях.

Виды

Практически все современные автомобили выпускаются с расчётом на последующую установку подушек безопасности, поэтому не стоит заранее волноваться о том, «куда их установить» и «есть ли для них место в автомобиле». Именно принцип различия подушек по расположению в салоне лежит в основе основной классификации подушек безопасности.

Фронтальные

Как становится понятно из названия, предназначены они для погашения импульса при лобовом столкновении. Подушка водителя расположена в рулевом колесе, а пассажирская спрятана в панели.

Основной целью фронтальных подушек является предотвращение травмирования самых уязвимых мест на теле: головы и шеи.

Подушка поглощает порядка 90% всего импульса, а также значительно смягчает контакт лица с находящейся перед ним поверхностью.

Боковые (шторки)

Как правило, шторки располагаются в крайних полостях сидений водителя и пассажира. В отличие от фронтальных, боковые подушки безопасности призваны смягчить последствия удара для корпуса в целом, а не только для верхней части тела. Также различают водительские и пассажирские подушки. В норме для каждого стоит по две шторки(они находятся по краям от головы).

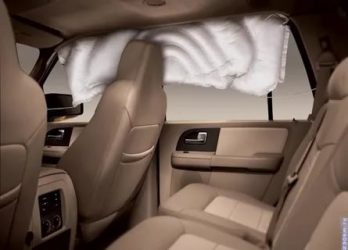

Шторки безопасности

Головные(шейные)

Их так же стоит по две на каждого. Представляют собой разновидность боковых, но более специализированную. Призваны защитить от бокового удара именно голову. Находятся в крыше автомобиля, как со стороны дверцы, так и в центре.

Коленные

Достаточно недавно появившаяся разновидность подушек, основной целью которой является защита от травм хрупкого коленного сустава. Со стороны водителя находятся под рулём, со стороны пассажира в районе бардачка. Стоит по две.

Центральные

Как и коленные, появились достаточно недавно и в функциональном плане очень похожи на шторки(боковые подушки безопасности). Обеспечивают дополнительную защиту для рук, прежде всего при боковых столкновениях. Размещаются такие airbag в центральной части салона. Их стоит максимум две на всю машину — по одной для передних и для задних(если возможно) пассажиров.

Кроме этого, все подушки можно условно также разделить на пассажирские и водительские.

Дело в том, что водительское место, как правило, несколько отличается от пассажирских средним расстоянием между телом и ближайшими твердыми поверхностями в момент столкновения.

Самое серьёзное различие заключается врасстоянии от тела водителя до рулевого колеса, которое сильно разнится с расстоянием между пассажиром и приборной панелью.

Имеют место и другие небольшие различия в расстояниях.

В связи с этим, при установке подушек безопасности их размер и скорость полного срабатывания должны подбираться с учётом их расположения и конструкционных особенностей автомобиля.

К счастью, в настоящее время в продаже уже начинают появляться подушки, работу которых можно идеально отрегулировать исходя из множества параметров, среди которых есть даже такие, как рост и вес водителя.

В настоящий момент ведутся разработки нового вида подушек безопасности, предназначенных для задних пассажиров. Толчок для начала разработок — частые травмы среди задних пассажиров, которых ремни безопасности не всегда спасают от удара.

Причина, по которой подушки для задних пассажиров ещё не созданы заключается в ещё более значительных, в отличие от передних мест, колебаниях расстояний между пассажиром и внутренними поверхностями автомобиля.

Это подразумевает, что принцип работы задних подушек хоть и будет основываться всё на том же пиропатроне и выбросе газа, неизвестно, сколько технических модификаций придётся претерпеть им до своего окончательного воплощения в жизнь.

Однако с учётом существующих достижений в области разработок систем безопасности, можно быть уверенными, что они появятся в продаже уже в ближайшие годы.

Устройство

В устройстве любой airbag можно выделить три основных элемента:

• Модуль подушки безопасности, включающий непосредственно саму подушку и сопутствующие ей механизмы фиксации и срабатывания(пружина, контактное кольцо и пиропатрон).
• Датчики удара(деформации).
• Модуль контроля работы системы.

Модуль контроля включает в себя систему регистрации данных от датчиков столкновения, систему диагностики состояния подушек безопасности(их исправности) и систему оповещения водителя в случае обнаружения неисправности в работе системы(сигнальную лампу).

Датчики деформации представляют собой устройства, которые стоят в разных участках частях машины и сработают при чрезмерно резких изменениях в скорости движения автомобиля.

Основными элементами модуля подушки безопасности являются разъем подушки безопасности, часовая пружина и контактное кольцо(для подушки, устанавливающейся в рулевое колесо), пиропатрон, газогенерирующий элемент, крышка и сама подушка. Подушка безопасности производится из тонкого нейлона толщиной порядка полумиллиметра, который обладает достаточной прочностью для торможения летящего по инерции тела водителя(пассажира).

Устройство подушки безопасности

Пиропатрон представляет собой детонирующее устройство, которое своей детонацией способствует выбросу из газогенерирующего элемента газа, раздувающего подушку за доли секунды.

Газогенератор

Часовая пружина является специфическим для рулевой airbag элементом, который способствует бесперебойной подаче питания на модуль и его связь с модулем контроля. Разъём подушки обеспечивает подключение модуля к системе контроля, а так же оповещение о наличии проблем в работоспособности подушки при плохом подключении.

Во время проведения технических работ разъём предотвращает случайное срабатывание подушки.

Крышка подушки безопасности(она же заглушка) является декоративным элементом, скрывающим подушку безопасности от глаз до момента срабатывания.

Принцип действия

В общих чертах, принцип работы airbag таков: после удара авто сработают датчики, которые находятся в машине. Как только они сработают и пошлют сигнал в устройство управления airbag, последнее определяет, сколько и какие airbag нужно активировать. Затем, подаётся сигнал и срабатывает пиропатрон, находящийся в airbag, раздувая подушку.

Теперь более подробно. При попадании автомобиля в аварию, в результате удара машина приобретает нехарактерное для неё ускорение, а так же получает повреждения.

Резкое изменение скорости в результате удара — условия срабатывания подушек безопасности. Указанные изменения моментально фиксируется соответствующими датчиками.

Датчики передают информацию в модуль управления, откуда сигнал идёт уже на конкретные модули подушек безопасности.

При получении сигнала к срабатыванию, в модуле подушки безопасности детонирует пиропатрон. Высвобождающийся в результате объём газа раздувает подушку безопасности за считанные доли секунды.

Сколько времени это занимает? Как правило, время срабатывания составляет порядка 15-25 миллисекунд. Такой короткий промежуток времени обусловлен необходимостью надува подушки прежде, чем она произведёт контакт с телом. В противном случае, удар о подушку будет не только не смягчающим, но может стать причиной серьёзных травм, и даже смерти.

Такие случаи имели место на первых этапах истории развития подушек безопасности. Современные airbag лишены этих недоработок. Помимо мгновенного раскрытия, они имеют и такую особенность строения, как газоотводные отверстия.

Это значит, что подушка начинает сдуваться почти сразу после срабатывания, тем самым компенсируя чрезмерное давление на тело пострадавшего не давая ему задохнуться(в случае с фронтальными подушками).

Итог

Безусловно, устанавливать или нет подушки безопасности на своё авто — личный выбор каждого. Однако, исходя из многолетней статистики аварий, не следует отказываться от установки airbag без наличия на то веских причин. Если же есть сомнения, нужна ли вам подушка безопасности, то лучше всего запастись уверенностью, посмотрев видео и почитав соответствующую литературу.

Источник:

Виды, устройство и принцип действия подушек безопасности автомобиля

Одним из главных элементов защиты водителя и пассажиров в автомобиле являются подушки безопасности (Аirbag).

Открываясь в момент удара, они защищают человека от столкновения с рулем, приборной панелью, передним сиденьем, боковыми стойками и другими частями кузова и салона.

С тех пор, как в автомобили начали штатно устанавливать подушки безопасности, они смогли спасти жизни многим людям, попавшим в ДТП.

История создания

Первые прототипы современных подушек безопасности появились еще в 1941 году, однако война нарушила планы инженеров. К разработке airbag специалисты вернулись уже после окончания военных действий.

Сегодня подушки безопасности являются важным элементом защиты водителя и пассажиров

Интересно, что к созданию первых подушек безопасности причастны сразу два инженера, работавших на разных континентах отдельно друг от друга. Так, 18 августа 1953 года американец Джон Хетрик получил патент на изобретенную им систему защиты от ударов о твердые элементы в салоне автомобиля. Спустя всего три месяца — 12 ноября 1953 года – аналогичный патент был выдан немцу Вальтеру Линдереру.

Идея создания устройства, смягчающего удар при аварии, пришла Джону Хетрику после того, как он на своем автомобиле стал участником дорожно-транспортного происшествия. В машине в момент столкновения находилась вся его семья.

Хетрику повезло: удар был не сильный, поэтому никто не пострадал. Тем не менее, произошедший случай произвел сильное впечатление на американца.

На следующую ночь после аварии инженер закрылся у себя в кабинете и принялся за чертежи, по которым в дальнейшем были созданы первые прообразы современных устройств пассивной безопасности.

Изобретение инженеров с течением времени подвергалось все новым и новым доработкам. В итоге первые серийные варианты появились в автомобилях марки Ford в 70-х годах ХХ столетия.

Airbag в современных автомобилях

Сегодня подушки безопасности устанавливаются в каждом автомобиле. Их количество – от одной до семи штук – зависит от класса и комплектации транспортного средства. задача системы остается прежней – обеспечить защиту человека от столкновения на большой скорости с элементами салона автомобиля.

Чтобы подушка не стала причиной серьезных травм, человек во время удара обязательно должен быть пристегнут ремнем безопасности

Airbag обеспечит должную защиту от удара только в том случае, если в момент столкновения человек был пристегнут ремнями безопасности. Когда ремни не пристегнуты, активация подушки может принести дополнительные травмы. Напомним, что правильная работа подушек — это принять голову человека и «сдуться» под действием инерции, смягчая удар, а не вылететь навстречу.

Особенности работы подушек безопасности в автомобиле и их разновидности

Подушка безопасности – один из главных элементов автомобиля. Она находится в салоне и «оживает», едва машина встречает препятствие. Это оснащение способно предупредить множество травм во время ДТП.

Схема действия приспособления

Ниже мы поговорим детальнее обо всех технических параметрах и характеристиках этой «надувной» защиты.

Назначение и функции

Главной заботой подушки безопасности в автомобиле является забота о водителе и пассажирах. Она предотвращает столкновение людей, находящихся в машине, с приборной панелью, стеклами и другими предметами, которые могут нанести вред. Если в машине будет находиться ремень и подушка, травмы минимизируются.

Обычно она находится в рулевой ступице, и открывается за 15-30 миллисекунд, как раз в то время, когда машина уже столкнулась с препятствием, но водитель не ударился об руль.

Она состоит из таких элементов:

• надувной мешок из плотного эластичного материала;
• контрольная лампа;
• датчик, который мгновенно срабатывает при столкновении автомобиля.

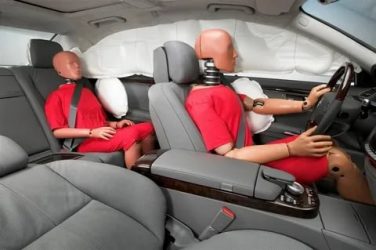

Манекен за рулем машины

Плюсы и минусы

Плюсы:

• защищает грудь и голову;
• она не мозолит глаза, незаметна в салоне;
• за ней не нужно ухаживать.

Минусы:

• иногда может сработать сама собой;
• при наполнении издает сильный шум;
• подушка безопасности водителя не работает, если машина переворачивается или происходит боковое столкновение.

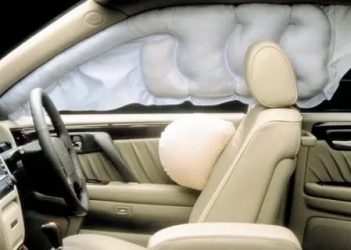

Раскрытые подушки безопасности в салоне машины

Передние боковые

Они не так популярны, как предыдущие и преимущественно устанавливаются на дорогие автомобили. Назначение данных подушек элементарно: они защищают плечи, бока и тазовые кости при боковом ударе машины. Они устанавливаются по обеим сторонам от передних кресел. Боковые подушки также имеют некоторые меры предосторожности: например, не следует держать в карманах острые, громоздкие предметы. При раскрытии они могут навредить человеку.

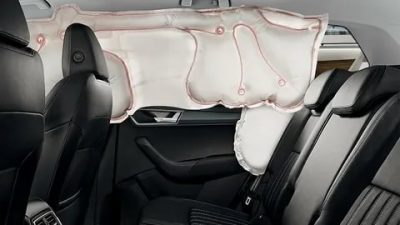

Шторки

Этот вид предназначен для защиты головы водителя и пассажиров в случае бокового столкновения.

Шторки безопасности могут быть двух видов:

• для передних кресел;
• для передних и задних кресел.

Шторки устанавливаются в боковой части крыши автомобиля, над окнами и в боковых стойках. Они раскрываются так, чтобы закрыть собой боковые стекла и предупредить ранения осколками и травмы твердыми предметами.

Задние боковые

Этот вид предназначен для задних пассажиров, и защищает плечи, тазовые кости и бока. Они преимущественно размещены в нижней части боковой обшивки салона. Такие приспособления для безопасности не особо популярны и выпускаются в малом количестве.

Меры безопасности

Можно сделать вывод, что подушки безопасности могут изредка не только приносить пользу, но и причинять вред. Это случается при неправильном использовании.

Чтобы избежать травм нужно следовать правилам:

1. Между человеком и безопасным устройством должно быть расстояние не менее 25 см иначе возникнет травмоопасная ситуация.
2. Если ребенок находится впереди, он должен сидеть в специальном кресле. Оно должно быть отстранено назад как можно сильнее. Если ребенок слишком мал, он должен находиться на заднем сидении в специальном кресле, тщательно закрепленный во избежание травм. Если с пассажирской стороны на приборной панели находится подушка безопасности, тогда ребенка не стоит сажать спереди.
3. Пассажиры, которые находятся внутри, должны быть пристегнуты ремнями безопасности. Если автомобиль во что-то врежется на своем пути, ремень замедлит скорость движения тела.

Если правильно пользоваться приспособлением, оно убережет от травм, и, возможно, даже сохранит жизнь.

Приспособление для безопасной езды

Способы проверки работоспособности

Иногда проверить приспособление, которой в случае опасности убережет от травм или гибели просто необходимо, например, если автомобиль побывал в ДТП или был в ремонте. Иногда при покупке машины необходимо изучить салон и обратить особое внимание на надписи Airbag. Таким образом выполняется визуальная проверка. Если на надписи и на панели заметны потертости или царапины, имеется большая вероятность, что подушка была заменена.

Чтобы выяснить, находится ли она в надлежащем виде, необходимо после осмотра салона на предмет повреждений, осмотреть само приспособление для безопасности. Можно снять крышку с руля, ведь подушка срабатывает мгновенно при любом более или менее серьезном столкновении.

Рулевое колесо со снятой крышкой

Покрытие надувного мешка должно быть без царапин и порезов. На газогенераторе, который наполняет приспособление газом, тоже не должно быть повреждений.

Кроме визуального осмотра можно воспользоваться также и электронной проверкой, встроенной в приборную панель. В случае неисправности, на приборной панели будет мигать лампочка, которая буквально кричит о том, что езда на автомобиле небезопасна.

Если вы видите неисправность или царапины, можно сделать неутешительный вывод, что продавец перед продажей изменил настройки в приборной панели, чтобы скрыть поломку от потенциального покупателя. Некоторые продавцы таким образом пытаются сбыть машины с уже сработавшими и поврежденными устройствами безопасности.

Фотогалерея

Ниже представлены фотографии, благодаря которым наглядно можно увидеть, каким образом действует подушка безопасности.

1. Фронтальные подушки 2. Демонстрация приспособления в салоне машины 3. Открытое приспособление

 «Как определить, сработает ли подушка безопасности?»

От автора Учимся водить машину в видео ниже можно узнать, как определить исправность приспособления.

 Загрузка …

Устройство и принцип работы подушек безопасности водителя

06 декабря 2017.
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

• Столкновение транспортного средства с другим объектом.
• Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
• Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
• Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

• Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
• Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины.

Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом.

Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

• Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
• Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

Подушки безопасности: виды, устройство, назначение и принцип работы

Безопасность при вождении — один из первых вопросов, которым стоится озаботиться будущему водителю при покупке автомобиля. Среди всех элементов безопасности ключевое место занимают подушки безопасности. Качественные подушки могут уберечь от удара даже при непристегнутых ремнях.

Устройство и принцип работы подушек безопасности

Тайна мгновенного наполнения воздухом подушек безопасности на самом деле кроется не столько в самих подушках, сколько в специальном устройстве – газогенераторе. Это самая технически сложная деталь во всей системе Airbag. Газогенераторы, которые используются в подушках безопасности, способны надуть её примерно в три раза быстрее, чем вы успеете моргнуть. В конце статьи смотрите видео о том, как устроена подушка безопасности, и через какие этапы производства ей приходится пройти перед установкой на авто.

Принцип работы подушек безопасности достаточно прост. Они срабатывают при ударе, когда скорость автомобиля превышает 20 км/ч.

• В случае столкновения машины с препятствием, срабатывает один или несколько специальных датчиков. Эти датчики могут быть установлены спереди, сзади и по бокам автомобиля.
• Сигналы от датчиков обрабатываются электронным блоком управления (ЭБУ), контролирующим работу системы Airbag. При определенных условиях (например, сильный лобовой или косой удар, наезд на высокий бордюр, жесткое падение после прыжка и т.д.) ЭБУ дает команду на срабатывание подушек безопасности.
• На основании запрограммированного алгоритма, блок управления принимает решение о необходимости срабатывания подушек и передает электрический сигнал на исполнение.
• Этот сигнал поступает в газогенератор подушки безопасности, и в нём срабатывает пиротехнический заряд (выстреливает пиропатрон).
• В результате срабатывания пиропатрона, заключённая в газогенераторе натриевая кислота сгорает, выделяя значительное количество газа (азота), который поступает в Airbag и мгновенно раскрывает его.

Подушки безопасности изготавливаются из нейлоновой ткани похожей на парашютную. В ней есть отверстия, через которые газ после надувания подушки покидает её всего за 0,3 секунды. Быстрое сдутие необходимо, поскольку, когда из подушки безопасности выходит воздух, она становится мягче.

К каждой подушке безопасности в процессе производства прикрепляется газогенератор, после чего она сворачивается в компактный сверток (достаточно маленький для того, чтобы поместиться в руле или в передней панели со стороны пассажира). При этом генератор газа для водительской подушки безопасности дополнительно помещают в резиновое кольцо, в котором он исполняет роль балансировочного груза.

Устройство газогенератора подушки безопасности

Поскольку водители и пассажиры бывают разных размеров, инженеры, в свое время, хотели придумать такой Airbag-генератор, который мог бы регулировать количество газа. Ранние подушки безопасности не могли изменять скорость надувания относительно размера и положения человека, или силы столкновения автомобиля.

Поэтому конструкторы придумали «умный» генератор – в нем два пиропатрона вместо одного. Один из них выпускает газ всего на 80 процентов (для «мягкой посадки» этого хватает). Но если этого недостаточно, то второй пиропатрон запускает вторичное наполнение, и оставшийся газ наполняет Airbag и делает его жестче.

Типичный газогенератор подушки безопасности водителя состоит из следующих основных частей (смотрите на рисунке выше):

1. Корпус с камерами сгорания;
2. Заряды №1 и №2 из таблеток натриевой кислоты;
3. Вспомогательный заряд для воспламенения заряда №1;
4. Два пиротехнических патрона для воспламенения зарядов;
5. Металлический фильтр.

Так что же происходит в газогенераторе при срабатывании Airbag?

• В пиропатронах, устанавливаемых в газогенераторе подушки безопасности, содержится материал, похожий на порох. Когда к ним поступает сигнал от электронного блока управления, они срабатывают, образуя при этом тепло и высокое давление.
• От срабатывания пиротехнического патрона в корпусе газогенератора загораются находящиеся там специальные таблетки натриевой кислоты (заряд). Эти таблетки при сгорании выпускают горячий, но безопасный газ на основе азота, который деформирует корпус генератора и покидает его, наполняя Airbag.
• Перед попаданием в подушку безопасности, азот проходит через специальный металлический фильтр, который устраняет твердые частицы, образованные при сгорании заряда, и остужает газ.
• При подаче электричества на пиропатрон №2, он воспламеняет второй заряд. Газ, образующийся при сгорании заряда, поднимает колпачок камеры ступени №2 и через камеру сгорания первой ступени наполняет подушку безопасности.

С того момента, как машина попадает в аварию до полного наполнения подушки безопасности проходит не более 30 миллисекунд.

Виды автомобильных подушек безопасности

Наибольшее распространение в автомобилях получили три основных вида подушек безопасности:

1. Фронтальные подушки безопасности – устанавливаются в руле для водителя, и в правой части передней панели автомобиля для пассажира. Такие подушки безопасности встречаются практически во всех машинах иностранного производства и в некоторых отечественных авто.
2. Боковые подушки безопасности – при аварии защищают грудную клетку человека, брюшную полость и кости таза. Встраиваются такие подушки безопасности чаще всего в спинки передних автокресел.
3. Подушки-шторки (головные подушки безопасности) – предназначены для предотвращения травм головы, вследствие боковых ударов. Автопроизводители устанавливают эти подушки безопасности в районе крыши, как спереди, так и сзади или между центральными стойками.

Также на некоторых моделях автомобилей можно встретить коленные подушки безопасности и даже центральный Airbag (между водителем и пассажиром). Но такие виды подушек безопасности встречаются намного реже первых трёх, и в основном на премиальных марках авто.

Поскольку подушки безопасности стали достаточно важным компонентом конструкции современного автомобиля, инженеры постоянно изучают возможность проверки их функционирования. Немецкие специалисты, к примеру, разработали и систематизировали целый ряд тестов, учитывающих климатические факторы и вибрацию, экстремальные перепады температур и различные условия срабатывания устройства. Производители гарантируют безупречную работу подушек безопасности, потому что, по сравнению с создаваемой ими в лабораториях обстановкой, реальные ситуации, в которых эксплуатируется автомобиль, можно назвать очень щадящими.

Подушки безопасности служат долго и надежно не только благодаря испытаниям, предшествующим их серийному внедрению, но и в силу совершенства конструкции, которая сама следит за поддержанием рабочего состояния системы Airbag и исключает возможность старения и износа ткани.

о том, как устроены подушки безопасности

Подушки безопасности: устройство, где находятся, правила использования

Статистика ДТП в нашей стране порой напоминает сводки из фронта — каждый день десятки людей страдают из-за человеческой халатности, неблагоприятных погодных условий и других факторов. На обеспечение безопасности автомобилей автопроизводители ежегодно тратят внушительные суммы, постоянно внедряя новые разработки и отзывая целые партии из-за определенных проблем.

Такой элемент системы безопасности, как подушка безопасности, доказала свою эффективность и способность смягчать последствия автокатастроф, но её применение связано с рядом нюансов.

Принцип действия подушки безопасности

задача, которую призваны решать подушки безопасности, — затормозить движение водителя и пассажиров, не допустив удара о переднюю панель, руль или другие части машины. Ее конструкция состоит из собственно подушки, которая наполняется газом, системы наполнения и датчика.

При столкновении (хотя периодически подушка может раскрываться при попадании колеса в глубокую яму или наезде на препятствие) датчик подает сигнал, после чего в системе наполнения смешиваются нитрат калия и азид натрия, как результат — выделяется газ, который и наполняет подушку.

Газу свойственно быстро рассеиваться, чтобы дать пассажиру возможность двигаться. В современных автомобилях присутствуют блоки диагностики, которые позволяют подушке срабатывать даже при неработающем аккумуляторе, а также оповещают водителя о неисправностях в системе.

Несмотря на свою цель — гарантировать безопасность водителя и пассажиров, подушки безопасности могут стать источником травм. Разумеется, опасна не подушка сама по себе, а то, что при её использовании не соблюдается ряд правил.

Начнем с того, что подушка развертывается на большой скорости — до 300 км/час. Если вы не пристегнуты ремнем безопасности, то просто столкнетесь с выстрелившей подушкой, что с учетом её скорости чревато как минимум черепно-мозговой травмой.

Правда, некоторые производители предусмотрели возможность деактивации подушки безопасности, если ремень не пристегнут, но и в первом, и во втором случаях риск получить серьезную травму остается по-прежнему высок. Если же подушка безопасности сработает в то время, когда ваши руки были скрещены, в большинстве случаев переломов избежать не удастся.

Есть определенный риск и для тех, кто использует очки: из-за сильного удара стёкла могут разбиться или выпасть, повредив глаза.

В случае, если вы пристегнуты, ремень замедляет ваше движение и существенно сокращает его амплитуду, а непосредственно подушка смягчает удар и минимизирует риск получения травм.

Само собой, что при езде со скоростью 140 км/час в случае столкновения даже сочетание ремня и подушки безопасности может не спасти, ведь испытания авто проводятся на скорости в 60 км/час.

Где находятся подушки безопасности

Найти, где находятся подушки безопасности в автомобиле совсем несложно. Для этого достаточно внимательно осмотреть салон и найти надписи SRS Airbag или просто Airbag.

Подушки безопасности бывают фронтальные, боковые, верхние (или шторки), для коленей водителя. Фронтальная подушка безопасности водителя находятся в руле, для переднего пассажира фронтальная подушка располагается в передней панели над перчаточным ящиком.

Боковые подушки безопасности, как правило, находятся в спинках сидений, в этом случае вы найдете либо нашивку либо пластиковую эмблему с соответствующей надписью на боковой части спинки сиденья. Верхние подушки безопасности или боковые шторки прячутся либо под крышей вдоль дверей, а могут быть и в боковых стойках. Подушки для коленей водителя следует искать в подрулевом пространстве.

Чтобы подушка безопасности не стала источником дополнительных травм, нужно соблюдать ряд правил.

Во-первых, всегда пристегиваться — в противном случае она не только не спасет вас от травм, а и может стать источником новых; ремень безопасности удерживает тело и не дает ему удариться.

Во-вторых, нужно соблюдать дистанцию между фронтальной подушкой безопасности и грудной клеткой — она не должна быть меньше 25 см.

В-третьих, детей нужно перевозить только в авто-кресле, которое соответствует их комплекции, росту и возрасту. Дело в том, что ремни безопасности рассчитаны на взрослых и не могут обеспечить надлежащую фиксацию.

Даже при столкновении на небольшой скорости может травмироваться шейный отдел позвоночника, а удар о подушку только усугубит эту ситуацию — риск возникновения травмы при игнорировании авто-кресла возрастает в пять раз. Игнорирование норм безопасности, если это касается детей, недопустимо вдвойне.

Как видим, подушка безопасности является признанным защитником, способным снизить риск возникновения травм на 25-30 %, но только в том случае, если будут исполнены все требования безопасности. Игнорирование ремня или неисправность системы могут стать причиной серьезных травм, так что не стоит отказываться от лишнего способа обезопасить себя и близких.
