Топливный бак автомобиля — устройство, принцип работы и уход

Топливный бак представляет собой резервуар, из которого в бензиновый или дизельный двигатель внутреннего сгорания поступает горючее, которое затем воспламеняется в цилиндрах и приводит в движение поршни. Поговорим более подробно о том, как устроена эта деталь машины.

Устройство топливного бака автомобиля

Бензобак состоит из следующих элементов:

• герметичный корпус – емкость, в которой находится горючее во время работы двигателя;
• вентиляционная трубка – обеспечивает удаление излишков воздуха, образовавшихся во время заправки, а также нормализует давление, которое меняется из-за расширения или сужения топлива по причине изменения температуры окружающей среды;
• заливная горловина – труба, которая имеет выход на внешнюю часть кузова авто и предназначена для заполнения бака горючим;
• патрубок забора – небольшая трубка, через которую топливо поступает к цилиндрам;
• слив – отверстие, которое предназначено для экстренной замены топлива в случае загрязнения (в своем обычном состоянии перекрыто пробкой);
• датчик – сенсор с полым поплавком, который определяет уровень топлива и посылает соответствующий сигнал на электронный блок управления транспортного средства;
• фильтры – проводят очистку топлива перед подачей в цилиндры, удаляя оттуда крупнодисперсные частицы грязи и пыли, которые могут оказаться в горючем.

Условно к одной из составных частей автобака можно отнести топливный насос, который перекачивает топливо из бензобака в цилиндровую группу. Он не является частью этого узла, однако функции насоса тесно связаны с функциями бака. Во многих моделях машин устройство встроено непосредственно в бак.

Бак изготавливают из различных металлических сплавов. Чаще всего для его создания применяют:

• сталь – обычно используется в грузовых машинах и внедорожниках;
• алюминий – автобаки из этого металла устанавливают на легковые автомобили.

Также на некоторых моделях транспортных средств стоят бензобаки из ударопрочного полимерного состава. Их главное достоинство – легкость. Ведь масса даже самой прочной пластмассы в несколько раз меньше веса металла.

Что касается размера автобака, то обычно его делают таким, чтобы одной полной заправки хватило для преодоления 500 – 600 км. На большинстве легковых автомобилей емкость автобака составляет 50 – 60 литров. На грузовиках и внедорожниках она значительно больше.

Принцип работы топливного бака

Бензобак работает следующим образом:

• во время заправки по горловине в корпус поступает горючее;
• затем оно под действием внутреннего давления узла поступает в патрубок забора;
• из патрубка топливо при помощи насоса направляется в цилиндровую группу.

При этом избыток топлива возвращается в бензобак через слив.

Что касается датчика, то он показывает, сколько горючего осталось. Работает прибор по принципу потенциометра: при уменьшении количества бензина его поплавок опускается, в результате сопротивление датчика изменяется. Блок управления регистрирует эти изменения и выводит соответствующую информацию на приборную панель транспортного средства.

Особенности расположения бака в автомобиле

В большинстве легковых автомобилей бак располагается в задней части транспортного средства. При этом в государствах с правосторонним движением он находится с правой стороны, а в странах с левосторонним – с левой. Это объясняют заботой о безопасности водителя в том случае, когда он заправляет свою машину из канистры на обочине дороги. Однако в последнее время производители авто не придерживаются этого правила и размещают узел независимо от того, какой тип движения в стране. В частности, в последнее время такое замечено за французами и японцами.

Что касается автомобилей-внедорожников, то они очень часто имеют два бензобака, расположенных с обеих боков автомобиля. При этом один из них является основным (именно из него осуществляется забор горючего), а второй – дополнительным – в нем топливо хранится и перекачивается оттуда в первый в случае израсходования).

На тяжелых грузовых автомобилях бензобак размещают позади кабины на шасси. Часто он виден при внешнем осмотрен транспортного средства. Грузовики также могут иметь сразу 2 узла, как внедорожники.

Устройство и работа системы вентиляции топливного бака

Важным условием нормального функционирования узла является поддержания постоянного давления внутри его корпуса, которое должно быть чуть выше атмосферного (повышение достигается за счет испарения топлива). Однако слишком высокое давление может привести к разрыву корпуса. За регуляцию отвечает вентиляционная трубка. Она имеет встроенный клапан, с помощью которого и регулируется давление. На современных моделях автомобилей этот клапан электромагнитный и регулируется блоком управления с учетом показаний различных датчиков транспортного средства.

https://www.youtube.com/watch?v=2Qz1p1-Y1ZE

Также на систему вентиляции современных авто ставят гравитационный клапан, состояние которого зависит от положения в пространстве. Он предотвращает разлив ГСМ при переворачивании транспорта в случае аварии.

Уход за топливным баком

Уход за баком требует его регулярной очистки от воды. Она попадает в узел во время проведения заправки. После открывания заливной горловины туда устремляется поток атмосферного воздуха, содержащий испарения влаги. В результате они конденсируются на стенках, а потом в виде капель попадают в горючее.

Поскольку вода тяжелее бензина, она оседает на дне. Ее нужно обязательно удалять. Для этого в бензобак заливают 150 – 200 мл. спирта концентрацией 90%. В отличие от бензина, он может смешиваться с водой. А получившийся в результате раствор – с бензином.

При этом такая смесь спокойно проходит через топливную систему, не причиняя ей абсолютно никакого вреда. Очистку проводят не реже 1 раза в год.

Воду можно удалить и другим способом: просто открыть кран сливного патрубка. Это помогает удалить не только ее, но и образовавшиеся в горючем осадки, которые затрудняют его прохождение к цилиндрам.

Что касается фильтров, то необходимо:

• периодически менять фильтрующие элементы в фильтре тонкой очистки;
• сливать отстой;
• промывать фильтр грубой очистки.

Промывку проводят в керосине или дизельном топливе. Фильтр для этого предварительно отсоединяют от бака, затем отделяют друг от друга фильтрующие элементы и крышку. Перед демонтажем необходимо закрыть топливный кран. Когда очистка закончена, деталь ставят на место, а топливную систему заполняют бензином.

Устройство автомобиля: Полный бак, пожалуйста!

Казалось бы, ничего хитрого внутри топливного бака быть не может – это ведь всего лишь емкость для бензина или солярки, разве что особо прочная и стойкая к воздействию углеводородов. Но так кажется лишь на первый взгляд

Топливный бак имеет форму, определяемую конструкцией автомобиля. Часто он, будучи единым по объему, представляет собой, по сути, две соединенные емкости. Для чего? Запас топлива – существенная нагрузка для автомобиля, примерно равная весу одного пассажира, что немало. Конечно, у городских микролитражек этот «пассажир» скромный: их баки имеют объем 35–40 л. У среднеразмерных седанов и хэтчбеков емкость баков составляет 45–60 л, у тяжелых внедорожников – 75–90 л, у коммерческих фургонов – 90–120 л, а у магистральных тягачей – уже 300–600 л.

Наполовину полон или пуст?

Размещение бака – сложная задача для инженеров. Ведь приходится учитывать нагрузку на автомобиль, которая при заправке под пробку может прийтись на один борт. Приходится каким-то образом делить бак, превращая его по форме в своеобразную бабочку. Ну или располагать так, чтобы даже при полной заправке другие устройства компенсировали нагрузку на один из бортов. При выборе расположения бака учитывается также опасность его повреждения при столкновении.

Емкость бака – величина условная, заполнить его до упора невозможно, в нем останется немного воздуха. При кренах автомобиля топливо может переливаться от борта к борту, а это чревато опасной ситуацией. Все мы знаем из теоретического курса автошколы, какая из автоцистерн более склонна к опрокидыванию: заполненная доверху или наполовину пустая. Значительная масса топлива, перемещаясь внутри бака, тоже может нарушить равновесие машины. Как с этим борются? Внутри бака делают перегородки, препятствующие переливу, – их размеры и расположение тщательно просчитываются.

Любой бак снабжен системой вентиляции. В жару топливо имеет свойство испаряться, причем повышенное давление паров может даже разорвать бак. А при выработке бензина или солярки давление в емкости падает – она может сплющиться. Система вентиляции не только предотвращает это, но и улавливает пары топлива, не позволяя им выделяться в атмосферу. Специальный клапан не допускает разлива топлива при опрокидывании автомобиля или его сильном крене.

В современные баки, как правило, встраивается и модуль электрического топливного насоса. Важно помнить: насосы для современных систем питания автомобилей не любят работать «на сухую», от этого они быстро выходят из строя. Поэтому не допускайте полной выработки топлива, старайтесь заправляться, едва загорится лампочка резерва, ведь топливный насос стоит недешево, да еще расходы на его замену…

Чуешь запах?

В большинстве случаев доступ к модулю насоса возможен из салона легкового автомобиля (часто при снятом или поднятом заднем сиденье). Но бывает, что приходится снимать с автомобиля весь бак, а это практически невозможно без подъемника или гаражной ямы. Впрочем, иногда насос работает исправно, а бак все равно необходимо демонтировать из-за повреждения. Как так, спросите вы, ведь он очень прочный? Это правда, но… Дурная голова способна сломать и не такое.

В моей практике было три показательных случая. В первом хозяйка «немолодой» уже иномарки пожаловалась на скрежет из-под днища во время езды. Ей показалось, что глушитель провис и касается асфальта. Заглянув с фонариком под днище, я обнаружил, что от старости и коррозии лопнула одна из стальных лент, на которых висел топливный бак! Естественно, на улице устранить неисправность было нельзя, и до ближайшего сервиса мы ехали медленно и осторожно. К счастью, удалось восстановить поврежденную ленту, а не искать новую.

Другая ситуация: однажды на даче я почувствовал сильный запах бензина, исходивший от автомобиля. Это был тревожный сигнал: так пахнуть не должно. Заглянув под днище, я увидел, что топливо активно капает из дырки в нижней части бака. Пробил? Да нет, похоже, кто-то пытался слить бензин в мое отсутствие: пробоина была как от зубила, случайный камень, «пойманный» на шоссе, такую не оставит. Тогда удалось немного «развернуть» отверстие, слить остатки топлива, вынуть топливозаборник, забраться рукой внутрь бака и заделать дыру «сэндвичем» из болта с гайкой и четырех шайб (двух стальных и двух резиновых). «Сэндвич», надо сказать, прослужил несколько лет.

А вот в третьем случае бак внедорожника оказался пробит в «боевых» условиях, причем несмотря на то, что снизу он был прикрыт надежной стальной защитой. Снятие ее показало, что бензин просачивается из-под заклепки, крепящей, судя по всему, внутреннюю перегородку. Заварить место повреждения не брался никто: мастера боятся подходить к бензобакам со сварочным аппаратом, даже если емкость неделю пролежала опорожненной или залитой водой (все хорошо представляют себе последствия взрыва паров топлива). А новый бак, даже без топливной аппаратуры, тянет на 30 40 тыс. рублей. Обойтись удалось меньшими затратами: повреждение было заклеено составом «холодная сварка».

Удар кувалдой

Топливные баки изготавливаются из стали, алюминия или специального пластика (полиэтилена). Насколько прочен пластик? Об этом я узнал из рассказа сотрудника завода УАЗ. Когда для «Патриота» разработали единый 68-литровый бак вместо двух 36-литровых, располагавшихся по бортам, в качестве материала был предложен многослойный пластик. Комиссия, принимавшая образец, усомнилась в его прочности. Одному из ее представителей была предложена кувалда: мол, ударьте изо всех сил и посмотрите, что будет. Тот ударил – и кувалда отскочила, едва не травмировав его. Бак же остался невредим.

Почему мы так ратуем за прочность бака? Верно, опасаемся взрыва топлива в случае его повреждения. Но опасен не столько взрыв, сколько разлив того же бензина и большая площадь горения, ведь горит не бензин, а его пары. К тому же их очень трудно потушить. То же относится и к солярке: ее пары вспыхивают не так охотно, как бензиновые, но потушить разлившееся дизтопливо еще сложнее.

Каким бортом подъезжать к колонке на заправке? Заливная горловина может быть расположена как справа, так и слева, на это указывает маленькая стрелочка у символа бензоколонки на панели приборов (хотя иногда ее и нет). Автомобили, у которых горловина бака слева, я для себя именую профессиональными, остальные рассчитаны на белоручек и услуги заправщика.

Не забывайте закрывать крышку горловины и запирать лючок. Случаи слива топлива злоумышленниками по-прежнему нередки. Хотя порой бак настолько хитро устроен, что откачать топливо проблематично. Так и товарища в трудной ситуации не выручишь.

Заправочные «пистолеты» дизельных колонок имеют разный размер. Большие рассчитаны на горловины баков тяжелых грузовиков. Подобный диаметр могут иметь горловины и некоторых пикапов, тогда заправка под пробку на грузовой колонке будет длиться считаные секунды, что удобно холодной зимой. А у коммерческих фургонов, наоборот, встречаются «легковые» горловины – такой вот парадокс.

Интересный факт можно сообщить о таких емкостях для топлива, как цистерны аэродромных заправщиков. На них есть особое устройство, называемое Dead Man`s Switch. При заполнении цистерны на нефтебазе водитель или мастер обязан раз в несколько минут вручную прерывать подачу топлива, затем запуская ее снова. Это сделано для того, чтобы система «понимала»: заполнение идет под контролем человека, он жив, с ним все в порядке. Если не прервать заливку вовремя, она будет отключена автоматикой.

Как выбрать крышку топливного бака

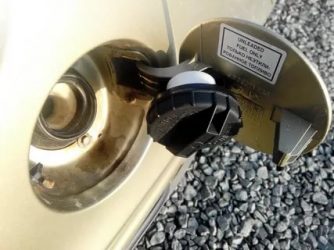

Крышка топливного бака – деталь небольшая, практически незаметная. Однако, ее важность трудно переоценить. Несмотря на кажущуюся простоту крышек топливных баков великое множества. Разберемся же с конструктивными особенностями этой категории деталей, особенностями выбора и эксплуатации.

Назначение детали

Поскольку всякое транспортное средство с двигателем внутреннего сгорания оборудовано топливной системой оно также имеет крышку, закрывающую или открывающую доступ к емкости с топливом. Небольшая крышка делает следующее:

• Защищает топливо от хищения;
• Создает дополнительную защиту от перепадов давления горючей смеси в баке;
• Не допускает утечек топлива, когда автомобиль движется под наклоном, сильно вибрирует или даже опрокидывается.

Проще говоря, крышка топливного бака обеспечивает герметичность емкости. Благодаря ей давление внутри бака находится в допустимых пределах. При этом крышка представляет собой не обычную пробку, а конструкцию с одной или даже двумя клапанами, помогающими отрегулировать давление. Логично предположить, что крышу легко снять для дозаправки.

Давление паров бензина или дизеля при больших температурах резко возрастает. Дело в том, что горючее представляет собой смесь летучих углеводородов, а значит, будет активно испаряться на открытом воздухе. В жаркую погоду топливо активно испаряется, вследствие чего давление в баке может дойти до критического уровня. Как результат, топливный бак может разорваться. Крышка с клапанами может сбросить давление. Но и это не все!

Когда автомобиль движется, ситуация с давлениями в баке обратная: за счет снижения уровня топлива давление газов внутри бака также снижается. Пары горючей смеси продолжают образовываться, но недостаточно быстро – бак постепенно сжимается. Вспомогательные элементы крышки могут скомпенсировать и этот недостаток давления. Как видите, деталь хоть и кажется простой и незамысловатой, на деле выполняет несколько функций. И все успешно, в чем мы сейчас убедимся.

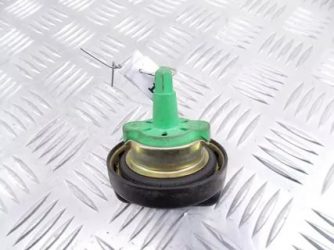

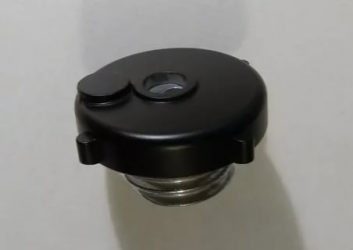

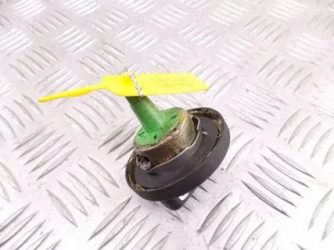

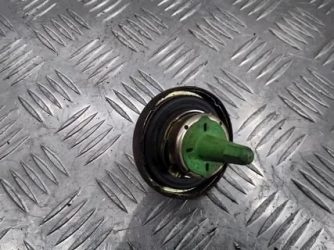

Устройство крышки топливного бака

Основой крышки является корпус с резьбой или же несколькими выступами в нижней части. Там же находится 1-2 клапана. Верхняя часть корпуса имеет защитный кожух с проделанными отверстиями, по которым может двигаться воздух. Эти отверстия также могут находиться в боковой части корпуса в том месте, где он стыкуется с кожухом.

Что касается клапанов, то они их конструкция может предусматривать:

• Пробку или диафрагму;
• Штифт.

Диафрагменные впускные клапаны наиболее совершенны. Они меньше чем за секунду могут сбросить избыток давления в баке. Их пропускная способность также очень высока. Пробка или диафрагма прижимается к впускному отверстию небольшой пружиной и чаще всего выведены из крышки в качестве отдельной конструкции, спрятанной внутри крышки. Штифтовые клапаны представляют собой несложную конструкцию, которая одной частью уперта в дно крышки, а другой полностью закрывает отверстие, находящееся в пробке. С обеих сторон штифта находятся диски.

В случае когда крышка имеет два клапана, они объединены в так называемый паровоздушный тракт. По сути, оба клапана автономно работают по-отдельности, хотя создается впечатление, что это единая конструкция. В качестве впускного клапана автоконструкторы обычно используют штифтовый. Он монтируется прямо на диафрагме большого диаметра, относящейся к выпускному клапану. Возможно использование двух диафрагменных клапанов, причем впускная диафрагма располагается на выпускной. Ориентация клапанов не горизонтальная, а вертикальная.

В мотоциклах, багги и другому транспорту, сильно подверженному опрокидываниям и кренам при движении, крышки топливных баков еще более простые. Для предотвращения утечек давления конструкторы поступили следующим образом: они взяли металлический конус, называемый седлом, довели форму конуса и поместили в него шарик. Когда транспортное средство опрокидывается, шарик скатывается и закрывает отверстие клапана, скатившись по седлу. В нормальном положении шарик возвращается на свое место, не создавая препятствия проходящим через клапан газам.

Конструктивные особенности крышек топливного бака

Крышки могут иметь следующие крепления:

1. Резьбовые. Просто вкручиваются в горловину;
2. Байонетные. Вкручиваются в горловину, но поворотом лишь на небольшой угол;
3. С откидным запором. Фиксируется в горловине несильным движением, как в металлических канистрах.

Как правило, байонетное крепление используется только в баках тяжелого грузового транспорта или тракторов. Резьбовые крышки, несмотря на небольшой комфорт использования, распространены в легковом транспорте. Отчасти причина кроется в том, что для закручивания крышки не требуются большие усилия. Наиболее совершенный откидной запор, часто называемый просто «канистровым», открывается и закрывается в считаные секунды, но, отличаясь некоторой сложностью и средней надежностью, широкого применения пока не нашел.

Крышки топливных баков по наличию уже указанной выше системы сброса и набора давления делят на следующие типы:

• С одним впускным клапаном. Могут скомпенсировать падение давления при помощи одностороннего клапана – он запустит в бак атмосферный воздух, но не сможет снизить давление. Активно применяется в автомобилях с адсорбером или иными системами улавливания бензиновых паров;
• Со впускным и выпускным клапаном. Крышка может выровнять как падение, так и недостаток давления внутри бака с горючей смесью. Наиболее сложный и подверженный поломкам тип крышек;
• Без клапанов. Может использовать только в тех автомобилях, которые имеют адсорбер и отдельную систему, компенсирующую недостаток давления.

Наиболее распространены крышки, имеющие только один клапан (впускной). Дело в том, что большая часть автомобиль оснащена адсорбером, т.е. проблема избытка давления в них решена. Пары бензина не выбрасываются в атмосферу, а улавливаются, что позволяет отчасти сэкономить потребление горючего. А вот конструкции без клапанов практически не используются. Если клапанов два, то перед вами почти наверняка старый автомобиль, или же отечественный грузовик, трактор.

Защита от хищения топлива

Крышки топливных баков также классифицируют по тому, какую защиту от хищения топлива они имеют. А именно:

• Без средств защиты;
• С цилиндрическим замком и специальным ключом;
• С цилиндрическим замком, работающим от ключа зажигания;
• С небольшим навесным замком, крепящимся на скобах;
• С кодовым замком.

Широко применяются цилиндрические замки. Многие водители отмечают высокую надежность замков, которые открываются и закрываются ключом зажигания. Однако такая система защиты имеет серьезный недостаток – во время заправки водитель вынужден брать с собой крышку, которая после открытия удерживает в себе ключ. Постепенно набирают популярность кодовые замки – ими проще пользоваться, а как средство защиты они во многих случаях более надежны. Редко можно увидеть навесные замки. Зачастую они стоят на откидных крышках, дающих доступ к бензобаку старой техники или же некоторых специализированных транспортных средств.

Дополнительные элементы могут быть следующими:

1. Специальные ручки, рифленая поверхность. Эти элементы, во-первых, облегчают откручивание крышки, а во-вторых, положительно сказываются на дизайне;

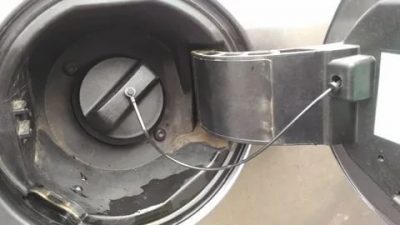

2. Цепочка, хлыстик из пластика. Висящую на цепочке крышку сложнее потерять, так как при заправке она будет висеть прямо возле заливной горловины.

Как правило, продаваемые крышки дополнительных элементов не имеют. Это просто металлическая или пластиковая деталь, подходящая к конкретной модели автомобиля или к широкому ряду легковушек.

Особенности выбора

Отметим, что крышки топливного бака могут быть изготовлены из металла или пластика. Пластик не такой прочный, как металл, но более устойчив к воздействию агрессивных химических соединений и не подвержен коррозии. Для легкового транспорта отлично подойдут пластиковые детали.

В продаже можно встретить универсальные крышки. Как правило, они дешевле специализированных, которые можно установить только на одну модель транспортного средства или на всех представителей модельного ряда (но исключения тоже бывают). Выбрать крышку можно следующими способами:

• По VIN-коду. Так можно с легкостью найти оригинальную деталь, гарантированно не допустив ошибки в совместимости;
• По данным автомобиля. При выборе нужно руководствоваться маркой, моделью и годом выпуски. Можно легко найти как оригинал, так и родственные ему аналоги.

Оба вышеуказанных метода справедливы и при поиске в сети. Зачастую в онлайн-каталогах выбор богаче, так что автолюбитель может найти аналоговые крышки с дополнительными элементами, различного дизайна и т.д. К тому же это удобнее и быстрее – не нужно ехать в магазин и поручать поиск менеджеру.

Уточнение параметров крышек

Если вы оказались в магазине или же выбираете в интернет-магазине и натыкаетесь на несколько похожих крышек, нужно уточнить соответствие деталей. А именно убедитесь в том, что:

• Совпадает тип крепления, диаметр;
• Одинаково количество клапанов;
• Если это резьбовая крышка, должен соответствовать тип резьбы (внешняя или внутренняя), а также шаг резьбы;
• Если это крышка с байонетом, то должны запорные детали новой крышки должны соответствовать таковым от старой.

В случае выбора крышки с замком убедитесь, что она подойдет к вашему автомобилю. Возможно, изделие будет подходить по геометрии, но на вашем автомобиле она не закроется на замок.

Экскурс по брендам

Как показывает практика, оригинальные крышки бензобака намного лучше фирменных аналогов. Впрочем, есть и несколько исключений:

• Febi (Германия) – производитель предлагает широкий модельный ряд крышек высокого качества для различных моделей авто;
• Valeo (Франция) – выпускает отличные крышки, вот только цена может неприятно удивить;
• Hella (Германия) – на выбор есть множество крышек бензобака наивысшего качества, но по очень высокой цене. Тем не менее служить деталь будет долго.

Также стоит обратить внимание на бюджетные аналоги от Asam (Румыния), JP Group (Дания), Maxgear (Польша). Продукция данных производителей придется по душе тем, кто не может потратить большую сумму на замену отдельных элементов автомобиля. К слову, датская фирма предлагает множество недорогих аналогов практически для всех европейских автомобилей – почаще обращайтесь к ее каталогам.

Вывод

Подобрать новую крышку топливного бака по VIN-коду или данным автомобиля несложно. Как показывает практика, дольше всего эксплуатируются оригинальные детали. Впрочем, крышки вышеуказанных брендов также хороши. К примеру, продукция Valeo практически не уступает оригинальной, а вот в ценовом плане дает ей фору. Не забывайте о том, что крышка является не только средством защиты от хищения топлива, но и тем элементом, благодаря которому бензобак не деформируется. Ни в коем случае не берите крышку без клапанов, если ваш автомобиль имеет адсорбер – возможно, аналог будет иметь подходящую геометрию, но с конструктивной точки зрения он неподходящий.

Топливный бак: устройство, виды, принцип функционирования

Автомобильный топливный бак является важным конструктивным элементом топливной системы ДВС. Основным назначением бака является хранение автомобильного топлива, а это может быть, например, бензин, дизтопливо, газ и т.д. Также в функции топливного бака входит предотвращение возможных утечек топлива и предотвращение выбросов вредных веществ, образующихся в процессе испарения топлива.

В автомобилях легкового типа топливные баки, как правило, устанавливаются непосредственно под задним сиденьем в максимально защищенной зоне от удара сзади. Для надежности крепления бака на кузове автомобиля применяются специальные хомуты ленточного типа.

Нижняя часть бака на некоторых автомобилях защищена металлической пластиной. Для защиты бака от перегрева, который возможен из-за соприкосновения бака с трубой выхлопной системы, используются теплоизоляционные прокладки.

Для каждого автомобиля разрабатывается свой топливный бак, учитывающий конструктивные особенности транспортного средства. Как правило, объем бака стараются сделать таким, чтобы запас топлива позволял проехать в среднем 500 км. Дизельные автомобили, как правило, на одной заправке могут преодолеть значительно большее расстояние из-за своей экономичности.

Материал для топливных баков

Современные топливные баки могут изготавливаться из различных материалов – металла (алюминиевого или стального сплавов) и пластика.

Металлические баки

Для изготовления металлических топливных баков применяется штампованный лист, при этом для бензина и дизельного топлива – это алюминиевый лист, для газа – стальной. Металлические баки отличаются высокой прочностью, износостойкостью и надежностью, но имеют некоторые ограничения по форме.

Пластиковые баки

Топливные баки из высокопрочного пластика приобретают все большую популярность. Применение пластика высокой плотности позволяет производить баки любой конфигурации и объема.

Пластиковые баки устойчивы к появлению царапин, сколов, коррозии. Для избежания утечек топлива на молекулярном уровне пластиковые баки делают многослойными, а внутреннюю поверхность стенок бака обрабатывают защитным слоем из фтора.

Топливные баки могут отличаться в зависимости от типа ДВС, кузова, конструкционных особенностей топливной системы, системы подачи топлива.

Конструкция и принцип работы топливного бака

Подача топлива в бак осуществляется через горловину, расположенную над задним крылом (слева или справа). Левое расположение горловины наиболее удобно, но почему-то большинство машин оборудованы горловиной с правой стороны.

Удобство в том, что на заправках очередь для машин с левой горловиной в разы меньше, водителю меньше ходить, а главное – меньше шансов забыть вынуть заправочный пистолет и уехать вместе со шлангом.

Заливная горловина соединяется с баком при помощи трубы, которая называется топливопроводом. Для закрытия горловины чаще всего применяется крышка винтового типа.

На некоторых моделях автомобилей компании Ford горловина для залива топлива не имеет защитной крышки (система Easyfuel), но при этом оснащается специальным люком с замком, который открывается при помощи электродвигателя и привода при вставке в горловину заправочного пистолета.

В топливную систему подача топлива осуществляется по выходному топливопроводу, при этом избыток топлива возвращается в бак через сливной топливопровод.

Бензиновые ДВС оснащены топливными баками с электрическим насосом для подачи топлива.

За контроль над уровнем топлива в баке отвечает специальный датчик, который так и называется: датчик уровня топлива. В бензиновых ДВС он соединен с топливным насосом, в дизелях – монтируется как самостоятельный элемент.

В баках, имеющих простую конструкцию предусмотрена установка только одного датчика контроля, в баках, имеющих сложную, многокамерную конфигурации таких датчиков может быть два.

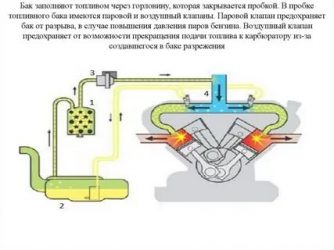

Обеспечить постоянное давление воздуха внутри топливного бака позволяет вентиляционная система топливного бака.

Низкое давление способно привести к деформации бака и прекращению подачи топлива. Высокое давление грозит разрывом топливного бака. Поэтому так важно соблюдать оптимальное давление внутри бака для предотвращения серьезных поломок.

В современных баках применяется закрытая вентиляционная система, при которой бак не взаимодействует с входящим воздухом.

Для того чтобы избежать разряжения воздуха внутри бака устанавливается предохранительный клапан, который располагается на крышке горловины для подачи топлива. Основным назначением этого клапана является разрешение подачи воздуха в одном направлении и предотвращение его движения в обратном направлении.

Избыточное количество паров, возникающих при подаче топлива в бак, выводится по трубопроводу вентиляционной системы, который располагается параллельно с трубопроводом по которому топливо заливается в бак.

Трубопровод для вывода топливных паров оснащен специальной компенсационной емкостью. Здесь же находится и клапан гравитационного типа, который предназначен для предотвращения разлива топлива из топливного бака в случае опрокидывания автомобиля.

Вывод паров при нагреве топлива из бака осуществляется при помощи системы вывода паров бензина. Подобная система является составляющей частью вентиляционной системы топливного бака, которая на основании датчиков температуры и давления улавливает пары бензина и выводит их из бака.

Топливный бак: устройство,промывка,конструкция

Объем топливного бака современного автомобиля, как правило, позволяет преодолеть не менее пятисот километров. При этом неважно, что используется в качестве горючего – бензин, дизтопливо или сжиженный газ. Так что же представляет собой этот важный элемент топливной системы?

Топливный бак – это емкость для безопасного хранения горючего определенного вида, предотвращения его утечки и выбросов вследствие испарения. Устанавливается он в наиболее защищенном месте. Так, на легковых машинах его, как правило, размещают под задним сидением, поскольку эта зона наименее подвержена деформации при ударе сзади.

На грузовиках бак или баки располагают вдоль бортов между передними и задними колесами. Это обусловлено тем, что большинство ударов в случае ДТП, так или иначе приходится в лоб, и шансы, что кто-нибудь влетит в борт, и уж тем более в топливный бак, довольно малы.

Кроме того, они работают на дизельном топливе, которое, в отличие от бензина, не детонирует.

К кузову или раме автомобиля бак крепится ленточными хомутами. Чтобы обеспечить ему дополнительную защиту от повреждений, нижняя часть может быть закрыта металлическим листом. Чтобы избежать нагрева бака и его содержимого от частей выхлопной системы, применяются теплоизоляционные прокладки.

Устройство топливного бака

Особенности функционирования топливной системы во многом зависят от конструкции топливного бака. Он устанавливается на борту транспортного средства и являет собой герметичный корпус с горловиной.
Если говорить о легковых авто, то их топливный бак чаще всего устанавливается перед задней осью, то есть под задним сиденьем машины. Основная задача автомобильных конструкторов – это разместить резервуар таким образом, чтобы в случае сильного удара в заднюю часть автомобиля, он оказался вне зоны деформации кузова транспортного средства. Нижняя часть бака для топлива дополнительно закрывается металлической защитой, ограждающей ее от внешних повреждений.

Кроме того, во избежание перегрева емкость изолируют от элементов системы выпуска при помощи теплоизолирующих прокладок. На грузовых транспортных средствах топливные баки размещены между передними и задними колесами вдоль бортов. Это обусловлено тем, что при ДТП большинство ударов зачастую приходится «в лоб», а значит, шансы повреждения боковой части машины очень малы. Более того, обычно такие автомобили работают на основе дизельного топлива, которое, в отличие от бензина, не взрывается.

Особенности конструкции

Вне зависимости от материала изготовления и особенностей конструкции различных топливных баков, все они имеют заливную горловину, через которую топливная жидкость попадает внутрь резервуара. Горловина бака закрывается винтовой крышкой, которая, в свою очередь, может дополнительно закрываться на ключ. Эту деталь можно найти с левой или правой стороны задней части автомобиля.

Между горловиной и непосредственно самим топливным баком размещается топливопровод, соединяющий два этих элемента. Он представлен в виде трубки, которая может иметь самый различный диаметр, зависящий от марки и особенностей конструкции того или иного транспортного средства.

Баки выпускаемых сегодня автомобилей также оборудуют насосами для подачи топливной жидкости к силовому агрегату, а уровень топлива здесь контролируется с помощью установки специального датчика. Показания устройства выводятся сразу на приборную панель.

Нужно отметить и тот факт, что несмотря на подведенные к насосу электрические провода, он не взрывается, ведь свойства бензина позволяют беспрепятственно пропускать электроэнергию. Чтобы предотвратить образование лишнего количества паров топливной жидкости при ее подаче в бак, используют специальную вентиляционную систему, которая отводит их для поддержания оптимального уровня давления в резервуаре.

Помимо этого, топливный бак оборудуется еще и гравитационным клапаном, обеспечивающим защиту от разлива топлива при опрокидывании автомобиля. А знаете ли вы? Автомобили компании Ford выпускаются без крышки топливозаливной горловины. Так, система Easy Fuel предусматривает наличие специального ограничителя, способного распознавать размер наконечника заправочного пистолета, который отличается у инструментов для залива бензина или дизельного топлива.

Наличие этой особенности исключает возможность заправки транспортного средства неподходящим топливом, избавляя вас от необходимости использования крышки, испачканной топливом.

МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ТОПЛИВНОГО БАКА

Есть при разновидности материалов, применяемых при изготовлении топливных баков:

• сталь;
• алюминий;
• пластик.

Пластик применяется специальный – высокопрочный полиэтилен. Как правило, его используют в производстве резервуаров для применения в легковых моделях автомобилей.

Пластик имеет определенные преимущества по сравнению с металлом. Наиболее значимое – это небольшая масса. И чем больший объем резервуара, тем более явным оно становится. Кроме того, пластик позволяет наиболее эффективно использовать установочное пространство. В отличие от применения металла, из полиэтилена достаточно просто изготовить емкость любой формы, изделие не требует применение соединительных швов и спаек. При этом резервуар будет максимально вместителен. Следует также отметить тот факт, что пластик не подвержен коррозии, что тоже очень важно.

Тем не менее, пластиковые емкости для горючего, применяемые в топливной системе автомобилей, имеют и один существенный недостаток – проницаемость углеводородов на молекулярном уровне. Потому такие баки в последнее время делаются многослойными.

Металлические баки для горючего свариваются из штампованных листов сплава. При этом для дизельных и бензиновых автомобилей применяется алюминий. Для газовых – высокопрочная сталь. Алюминиевые топливные баки имеют высокие показатели прочности, высокую износостойкость, так как данный материал, так же, как и пластик, не подвержен коррозии.

Система вентиляции топливного бака

В топливном баке необходимо постоянное поддержание давления, равного атмосферному. За это отвечает система вентиляции бака. Современные автомобили оснащаются системой вентиляции топливного бака закрытого типа для предотвращения потенциального падения или роста давления.

Если давление в баке понизится, то может произойти его деформация. При повышенном давлении бак может просто разорваться.

• Когда происходит забор топлива из бака, в нем падает давление и возникает разрежение (вакуум). Система вентиляции качественно устраняет такой эффект. Если в баке упало давление, то предохранительный клапан впустит внутрь бака нужное количество воздуха. Такой клапан находится в крышке заливной горловины и пропускает воздух снаружи только в одном направлении.
• В процессе заправки топливом в бак попадает избыточное количество воздуха, образуются пары топлива. Система эффективно вытеснят данные избытки, которые вытесняются по специальному трубопроводу для вентиляции. Вентиляционный трубопровод расположен параллельно трубопроводу для заправки и оканчивается емкостью, в которой накапливаются пары бензина. Указанная емкость соединяется с адсорбером системы улавливания паров топлива. Вентиляционный трубопровод дополнительно имеет гравитационный клапан. Такой клапан предотвращает риск разлива топлива из бака в результате опрокидывания автомобиля или наклона до 45° и более.
• Если топливо в закрытом баке нагревается, то появляются пары бензина и давление в баке возрастает. Вентиляционная система нейтрализует повышение давления и выравнивает его до атмосферного. В данном случае напрямую задействована система улавливания паров топлива.

В целях повышения эффективности работы системы улавливания паров бензина внутри бака могут быть дополнительно установлены датчики, измеряющие температуру топлива и давление.

Из всего сказанного выше можно сделать вывод о том, что топливный бак – это такая же важная деталь автомобиля, несмотря на кажущуюся простоту его устройства.

Потому он требует определенного обслуживания, отсутствие которого может значительно навредить всем остальным системам авто.

К сожалению, не все знаю, что примерно раз в год нужно осуществлять такую операцию, как промывка топливного бака. Осуществить ее можно следующим образом:

• отворачиваем пробку топливного бака, расположенную в его нижней части;
• заливаем в систему 6-7 литров топлива;
• садимся в автомобиль и несколько раз трогаемся взад-вперед;
• сливаем этот бензин.

Если в слитом горючем находится много грязи и осадков, проделать данную процедуру нужно несколько раз, пока бензин или соляра, слитые из системы, не будут абсолютно чистыми. Данный процесс помогает избавиться от слоя отработанного материала, который возникает на стенках бака в любом случае, независимо от качества применяемого топлива. Кроме того, важно удалить скопившиеся в резервуаре газы. Если вы решили промыть топливную систему, можно заодно проверить и состояние топливного насоса. При необходимости – его тоже следует заменить.

Устройство и работа топливного бака в атомобиле

Бак топливный — это одна из главных составляющих любого автомобиля. Пусть этот автомобиль заправляется бензином или дизелем, бензобак у него должен быть обязательно, ведь в противном случае горючее некуда будет заливать. Также, по понятным причинам очень важно, чтобы вместилище бензина было герметичным, прочным, находился в защищенном месте и имелась крышка топливного бака с замком.

Объем и материалы для изготовления топливных баков

Бак топливный

Начнем с того, что объем топливного бака у легковых автомобилей в среднем 55-65 литров (бывает конечно и 35 литров и 85). Независимо от класса автомобиля, используемого горючего и других характеристик, этого литража должно хватать на преодоление расстояния в 500 или больше километров.

Материалы для изготовления емкостей для горючего в машинах, делятся на три вида:

1. Сталь
2. Алюминий
3. Сжатый полиэтилен (пластик)

Касательно этих трех материалов, современный бак топливный для легковых машин изготавливают из пластика. Делается это ввиду того, что пластик не подвержен коррозии и его молекулярная плотность идеально подходит для горючих веществ. А для повышения прочности бензобака стенки утолщают дополнительными слоями, таким образом, на выходе получается отличная герметичная емкость для горючего, выдерживающая большое давление.

https://www.youtube.com/watch?v=78cL9deZpk4

Что касается металлических бензобаков, то при их производстве сваривают листы метала. Такие бензобаки наиболее хорошо подходят для дизеля. Алюминиевые материалы лучше всего прижились в использовании жидкого газа.

Принцип устройства топливного бака

Следующее что нужно сказать — бензобаки в наше время делают разных форм, особенности эти зависят от модели автомобиля, объема двигателя и других схожих различий. При этом принцип работы остается схожим, присутствуют лишь маленькие отличия, не влияющие на общую работу.

Устройство автомобильного бака

Деталь, с которой стоит начать — это крышка топливного бака с замком и лючек, который ее закрывает. Сразу за крышкой идет единственная часть системы, которая видна невооруженным глазом — это горловина топливного бака, через нее, а точнее через ее заливную часть в «хранилище бензина» попадает топливо. Расположение горловины — это обычно правая задняя часть автомобиля (над задним крылом). Дабы вовнутрь не попадал лишний воздух и прочий мусор, и нужна крышка топливного бака с замком.

Далее горловина соединяется с трубопроводом бензобака. Диаметр и сечение трубопровода таковы, что заливная способность составляет 50 литров топлива в минуту (довольно внушительная цифра, если учитывать, что полный объем топливного бака составляет где-то 55 литров).

Затем идет специальный заборник топлива, благодаря которому горючее попадает в систему и его излишки убираются назад в бак топливный. Он также оснащен сеткой (фильтром) для дополнительной очистки бензина.

Следующая крайне важная деталь — это электрический насос для топлива. С его помощью бензин под нужным давлением попадает в общую систему двигателя. Насос также оснащен специальным датчиком, который показывает уровень бензина наполняющего емкость топливного бака. Если горючего осталось мало, на приборной доске загорится соответствующая лампочка. Надо сказать, что за этим надо следить, ведь если бензина будет постоянно не хватать, насос будет работать вхолостую и может сгореть.

Система вентиляции

Еще один фактор правильно работающего автомобиля — это давление в системе подачи бензина и отсеке для горючего. За этим показателем следит клапан вентиляции топливного бака. Он убирает излишки воздуха, оставшиеся после заправки, и уравновешивает давление, возникшее из-за нагревания топлива.

Если давление вне нормы, бак топливный может деформироваться, это приведет к уменьшению объема или невозможности дальнейшей заправки. Также может случиться, что под слишком большим давлением бензобак просто разорвет. Самое малое горе в такой ситуации, когда из строя выходит крышка топливного бака, но в любом случает за давлением необходимо следить.

Выводы

В целом устройство топливного бака — довольно не простая вещь. Есть множество нюансов зависящих от погодных условий, качества бензина, механических повреждений, которые влияют на работу всей системы емкости с горючим. Если же игнорировать какие-либо поломки связанные с этим механизмом, то в конечном итоге могут возникнуть большие проблемы с автомобилем, а в некоторых случаях и детонация горючего. Так что при замеченной поломке необходимо в срочном порядке обратиться в сервисный центр или автомастерскую, даже если сломалась всего лишь крышка топливного бака с замком.

Конструктивные особенности топливного бака автомобиля

Для хранения топлива, подаваемого в двигатель, в конструкции каждого автомобиля предусмотрен специальный резервуар – топливный бак. Он представляет собой герметичную емкость и, в зависимости от особенностей модели машины, может отличаться формой, материалом изготовления и объемом. В практике автомобилестроения топливный бак используется для жидких видов топлива (бензин, дизель) и газа.

Виды топливных емкостей и материалы изготовления

Основным требованием, предъявляемым к бакам для топлива, является высокая герметичность емкости, которая позволяет предотвратить протекание горючего (или его испарений) в окружающую среду. Это обеспечивает безопасность эксплуатации и экономичность расхода топлива в целом.

Стальной топливный бак

Для изготовления бензобаков используются следующие виды материалов:

• Сталь – используется преимущественно в грузовых автомобилях, а также в газовых системах;
• Алюминий – применяется в автомобилях, работающих на бензине;
• Пластик – наиболее популярный материал, поскольку подходит для всех видов топлива.

Достаточное количество резерва топлива обеспечивает бесперебойность работы двигателя и более длительный интервал автономной поездки. Современные стандарты автомобилестроения предусматривают такой объем емкости, который позволял бы перемещаться без дозаправки на расстояния минимум 400 км. С другой стороны, если бак слишком большой – это повышает вес машины и усложняет ее конструкцию.

Объем топливного бака условно можно разделить на номинальный (указанный в документации к автомобилю) и реальный (при заливке под горловину). Фактическая емкость топливных баков, в зависимости от модели, может быть больше номинальной на величину от 2 до 17 литров. Объем бензобака для легковых авто, в среднем, колеблется от 50 до 70 литров. Некоторые особо мощные модели имеют объем бака до 80 литров, а малолитражные машины оснащаются резервуарами объемом всего 30 литров. Грузовые авто могут иметь резерв топлива от 170 до 500 литров.

Конструкция современных баков для топлива

Единой формы для топливного бака автомобиля не существует. Чтобы добиться максимального объема топливных баков без ущерба их компактности, им придают сложную геометрию, которая может различаться не только в зависимости от марки и модели автомобиля, но и от комплектации конкретной машины.

В металлических емкостях сложная форма достигается благодаря штамповке листового металла и герметичным сварным соединениям. Пластиковые резервуары подвергаются формовке под воздействием высоких температур и давления.

Основные узлы бензобака

Устройство топливного бака

Несмотря на различную форму, конструкция большинства современных бензобаков имеет общие детали:

• Заливная горловина – имеет выход на внешнюю часть кузова и предназначена для заливки топлива. Чаще всего располагается со стороны водителя (над задним крылом кузова). В большинстве автомобилей горловина имеет специальную герметичную винтовую крышку топливного бака, предотвращающую вытекание топлива и попадание пыли. Однако некоторые современные авто не имеют такой крышки. Она заменена системой Easy Fuel – небольшим люком с электрическим приводом, открывающим и запирающим бензобак.
• Корпус или стенки (непосредственно емкость).
• Патрубок забора топлива – оснащается фильтром для предотвращения попадания загрязнений. На современных легковых автомобилях эту функцию выполняет модуль погружного топливного насоса. Он оснащается дополнительным съемным фильтром (сеткой).
• Сливное отверстие (в обычном положении закрыто пробкой) – используется при необходимости экстренно слить топливо.
• Датчик уровня топлива с поплавком – предназначен для измерения количества топлива.
• Вентиляционная трубка.

Устройство и принцип работы системы вентиляции

Особое внимание при рассмотрении конструктивных особенностей и устройства автомобильного топливного бака следует уделить системе вентиляции. Она позволяет решить сразу несколько важных задач:

• Удаление излишков воздуха, попадающего внутрь при заправке топлива.
• Поддержание давления внутри емкости на уровне атмосферного, что необходимо для нормальной работы топливной системы в целом. Поскольку резервуар максимально герметичен, в ходе отработки топлива создается разрежение, которое может привести к деформации и разрыву корпуса.
• Охлаждение бака и поддержание безопасной температуры.

Вентиляционный клапан топливного бака

Современные авто, как правило, оснащаются закрытыми системами вентиляции. Такая конструкция не имеет непосредственного выхода из топливного бака в атмосферу и оснащена целым рядом приспособлений, предназначенных для впуска воздуха и извлечения паров. Впуск воздуха осуществляется при помощи обратного клапана вентиляции топливного бака. Как только разряжение нарастает, под действием внутреннего давления пружина клапана отжимается и внутрь попадает воздух. Это происходит до тех пор, пока внутри резервуара не установится атмосферное давление.

Для удаления паров топлива из бака предусмотрен вентиляционный трубопровод (паропровод), по которому испарения попадают в адсорбер. В нем они конденсируются и скапливаются. Когда адсорбер заполняется, запускается система продувки, подающая сконденсированное топливо во впускной коллектор для последующей отработки.

Срок службы топливного бака во многом зависит от условий эксплуатации и качества топлива. Как и любой узел автомобиля, он требует соответствующего сервисного обслуживания. В первую очередь, сюда относится промывка бака и устранение загрязнений. При проведении промывки не стоит применять специальные присадки для чистки, которые могут негативно воздействовать на основные элементы топливной системы, а в отдельных случаях привести к разрушению и разгерметизации корпуса.

(5 5,00 из 5)
Загрузка…

Вам также может понравиться

Автомобильный бензобак: устройство и принцип работы

В нашей отдельной статье, которая описывает составляющие элементы и принцип работы топливной системы атмосферного инжекторного бензинового ДВС, мы обещали нашим читателям поговорить о каждом таком элементе системы более подробно. Далее речь пойдет о топливном баке.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Пластмассовые баки сегодня наиболее распространены, так как в процессе их изготовления простота формовки делает возможным получить любую форму и объем, они не подвержены коррозии. Пластиковые баки изготавливают из нескольких слоев для защиты от утечек топлива. Изнутри топливный бак покрывают фтором, который служит дополнительной защитой от протечки.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

Назначение, устройство и объем топливного бака автомобиля

Объем топливного бака современного автомобиля, как правило, позволяет преодолеть не менее пятисот километров. При этом неважно, что используется в качестве горючего – бензин, дизтопливо или сжиженный газ. Так что же представляет собой этот важный элемент топливной системы?

Топливный бак – это емкость для безопасного хранения горючего определенного вида, предотвращения его утечки и выбросов вследствие испарения. Устанавливается он в наиболее защищенном месте.

Так, на легковых машинах его, как правило, размещают под задним сидением, поскольку эта зона наименее подвержена деформации при ударе сзади.На грузовиках бак или баки располагают вдоль бортов между передними и задними колесами. Это обусловлено тем, что большинство ударов в случае ДТП, так или иначе приходится в лоб, и шансы, что кто-нибудь влетит в борт, и уж тем более в топливный бак, довольно малы. Кроме того, они работают на дизельном топливе, которое, в отличие от бензина, не детонирует.

К кузову или раме автомобиля бак крепится ленточными хомутами. Чтобы обеспечить ему дополнительную защиту от повреждений, нижняя часть может быть закрыта металлическим листом. Чтобы избежать нагрева бака и его содержимого от частей выхлопной системы, применяются теплоизоляционные прокладки.

Из какого материала изготавливается топливный бак

Для изготовления баков применяется три материала: сталь, алюминий и пластик (высокоплотный полиэтилен). Последний наиболее часто используется в производстве легковых автомобилей.

Пластик удобен тем, что позволяет наилучшим образом использовать установочное пространство и изготовить емкость любой формы, а значит, получить максимальную вместимость топливного бака. Основное достоинство данного материала в том, что ему не страшна коррозия. Однако на молекулярном уровне пластик проницаем для углеводородов. Чтобы не допустить микроутечек, баки делают многослойными, а внутреннюю поверхность в некоторых конструкциях покрывают фтором.

Металлические баки сваривают из штампованных листов. Для хранения дизельного топлива или бензина применяется алюминий, для газа – сталь.
