Kia Rio: ближний — дальний

19 апреля 2013 годаГалогенные лампы дальнего/ближнего света: 150–460 руб.,указателя поворота: 100–170 руб.Галогенные лампы дальнего/ближнего света: 150–460 руб.,указателя поворота: 100–170 руб.Галогенные лампы дальнего/ближнего света: 150–460 руб., указателя поворота: 100–170 руб.

Работы показаны на правой блок-фаре, на левой все операции осуществляются аналогично.

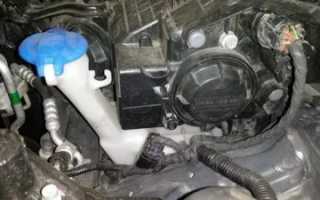

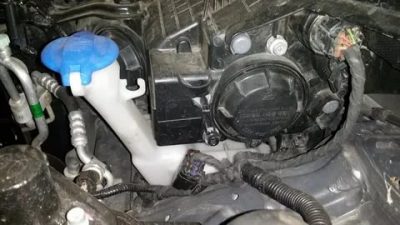

Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света. Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света. Для замены лампы головного света, повернув против часовой стрелки, снимаем защитную крышку ламп головного и габаритного света. Отсоединяем колодку проводов от лампы головного света. Отсоединяем колодку проводов от лампы головного света. Отсоединяем колодку проводов от лампы головного света.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх. Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.

Нажав на конец пружинного фиксатора (для наглядности показано на снятой фаре), выводим его из зацепления с крючком отражателя и отводим вверх.Вынимаем лампу головного света из корпуса блок-фары. Устанавливаем новую лампу Н4 в обратной последовательности. Для замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фарыДля замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фарыДля замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фары Вынимаем лампу из патрона.

Устанавливаем новую лампу габаритного света W5W в обратной последовательности. Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности. Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.

Для замены лампы указателя поворота поворачиваем ее пат­рон против часовой стрелки… Для замены лампы указателя поворота поворачиваем ее пат­рон против часовой стрелки… Для замены лампы указателя поворота поворачиваем ее пат­рон против часовой стрелки… …и вынимаем его с лампой из корпуса блок-фары…и вынимаем его с лампой из корпуса блок-фары…и вынимаем его с лампой из корпуса блок-фары Нажав на лампу, поворачиваем ее против часовой стрелки до упора… Нажав на лампу, поворачиваем ее против часовой стрелки до упора… Нажав на лампу, поворачиваем ее против часовой стрелки до упора… …и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.…и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.…и вынимаем лампу из патрона. Устанавливаем новую лампу указателя поворота в обратной последовательности.

На заметку

Олег Гетманенко, редактор:

— Лампа головного света — галогенная. При замене не касайтесь пальцами колбы, так как жировые пятна могут вызвать местные потемнения стекла. Работайте в чистых перчатках. Если все же случайно дотронулись до лампы пальцами, протрите ее чистой ветошью, смоченной в спирте. В блок-фарах установлены галогенные лампы дальнего/ближнего света Н4 мощностью 60/55 Вт. В указателях поворота применяются лампы PY21W мощностью 21 Вт. Лампа габаритного света имеет обозначение W5W и мощность 5 Вт.

Замена лампы противотуманной фары

Работу выполняем на смот­ровой канаве или эстакаде.

Для замены лампы крестообразной отверткой выворачиваем винт пистона…Для замены лампы крестообразной отверткой выворачиваем винт пистона…Для замены лампы крестообразной отверткой выворачиваем винт пистона… …и вынимаем пистон крепления подкрылка к переднему бамперу. Аналогично вынимаем второй пистон крепления подкрылка к переднему бамперу…и вынимаем пистон крепления подкрылка к переднему бамперу.

Аналогично вынимаем второй пистон крепления подкрылка к переднему бамперу…и вынимаем пистон крепления подкрылка к переднему бамперу. Аналогично вынимаем второй пистон крепления подкрылка к переднему бамперу Отгибаем передний подкрылок. Отгибаем передний подкрылок. Отгибаем передний подкрылок.

Сжимаем два фиксатора колодки проводов… Сжимаем два фиксатора колодки проводов… Сжимаем два фиксатора колодки проводов… …и отсоединяем колодку от лампы. Поворачиваем лампу против часовой стрелки… …и отсоединяем колодку от лампы. Поворачиваем лампу против часовой стрелки… …и отсоединяем колодку от лампы. Поворачиваем лампу против часовой стрелки… …и вынимаем ее из корпуса фары. Устанавливаем новую лампу H8 в обратной последовательности.

…и вынимаем ее из корпуса фары. Устанавливаем новую лампу H8 в обратной последовательности.…и вынимаем ее из корпуса фары. Устанавливаем новую лампу H8 в обратной последовательности.

Снятие блок-фары

Прежде всего необходимо снять передний бампер — тем самым обес­печиваем доступ к нижнему болту крепления блок-фары и освобождаем левый кронштейн ее крепления.

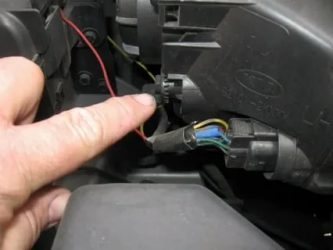

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары. Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары. Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема блок-фары. Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову.Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову.

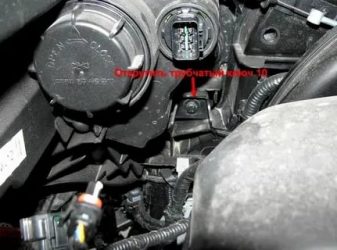

Головкой «на 10» отворачиваем болт правого верхнего крепления блок-фары к кузову. Те м же инструментом отворачиваем болт нижнего крепления блок-фары к кузову… Те м же инструментом отворачиваем болт нижнего крепления блок-фары к кузову… Тем же инструментом отворачиваем болт нижнего крепления блок-фары к кузову… …и снимаем блок-фару. Устанавливаем блок-фару в обратной пос­ледовательности.

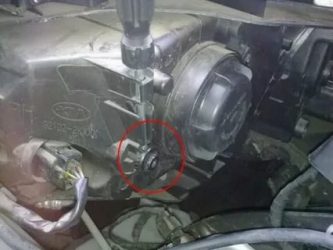

После установки блок-фары регулируем направление пучка света.…и снимаем блок-фару. Устанавливаем блок-фару в обратной пос­ледовательности. После установки блок-фары регулируем направление пучка света.…и снимаем блок-фару. Устанавливаем блок-фару в обратной пос­ледовательности. После установки блок-фары регулируем направление пучка света.

Kia Rio: ближний — дальнийKia Rio: ближний — дальнийKia Rio: ближний — дальнийKia Rio: ближний — дальнийОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Регулировка света на Киа Рио

Профессиональный водитель должен знать, как настроить свет на Киа Рио. Это поможет ему получить максимальный эффект от работы фар и противотуманных фонарей в ночное время и в условиях плохой видимости.

Качественная работа осветительных приборов – одна из гарантий безопасности дорожного движения. Неправильная настройка опасна не только для владельца автомобиля, но для водителей, двигающихся навстречу, которые могут быть ослеплены светом фар.

Посмотрев, как отрегулировать фары на Киа Рио на видео, автовладелец сможет самостоятельно повторить все операции и добиться идеального света. Регулировка не потребует специальных знаний и оборудования, она быстро проводится в собственном гараже или на стоянке.

Проверка осветительных приборов

Неправильная настройка угла наклона фар приводит к тому, что свет ослепляет других водителей, двигающихся навстречу. Автовладелец может даже не знать об этой проблеме, и только частые клаксоны проезжающих мимо транспортных средств скажут о том, что его машина представляет собой опасность для других участников движения.

Регулировка в любом случае потребуется:

• после замены фар или лампочек в них;
• после ремонта корпуса или бампера.

Перед тем, как перейти непосредственно к регулировке, осветительные приборы следует проверить на наличие сколов или трещин. Проблема с неправильным направлением светового потока может скрываться и в неисправностях такого рода.

Первый способ

Первый способ настройки традиционен, им пользуются уже много лет, и он не теряет актуальности. С его помощью можно настроить все элементы освещения. Блоки фар у Kia Rio состоят из нескольких совмещенных осветительных приборов. Это:

• фонари ближнего и дальнего света;
• габаритные огни;
• индикаторы поворота.

Все они должны подвергаться проверке во время регулировки. Для ее проведения необходимо найти идеально ровную, окрашенную стену. Ее поверхность не должна содержать трещин, углов, рисунков, отражающих элементов.

Стена или ворота гаража могут стать идеальным решением.

Нанесение разметки для регулировки освещения проводится следующим образом:

• подогнать автомобиль вплотную к стене, отметить на стене точку, обозначающую место нахождения геометрической середины автомобиля по высоте. Отогнать машину;
• начертить на стене горизонтальную линию, ориентируясь на сделанную пометку;
• измерить линейкой или рулеткой расстояние от регулируемой фары до середины автомобиля и до поверхности земли;
• прочертить перпендикулярную линию, начинающуюся на отметке, эквивалентной расстоянию от земли до фары. Центр их пересечения и будет точкой для центровки фар;
• отвести машину на расстояние в 7 метров от стены;

• на горизонтальной линии отметить точки, соответствующие расстоянию межу обеими фарами;
• ниже основной горизонтальной черты на 5 см (длина спичечного коробка) провести еще одну горизонтальную линию, параллельную основной;
• включить ближний свет. Угол наклона фары должен совпадать с нижней линией, на место пересечения основных линий должно быть направлено световое пятно. Несовпадение скажет о необходимости срочной регулировки;

• проверить фары дальнего света, для них линией-ориентиром станет верхняя горизонтальная.

Второй способ

Второй способ потребует использования технического оборудования, корректировщика и некоторых навыков работы с ним. Некоторые автомобили могу быть снабжены гидрокорректировщиком. Для реализации второго способа транспортное средство потребуется предварительно подготовить.

Для этого:

• залить полный бак бензина;
• посадить за руль ассистента, чьи весовые характеристики совпадают с весом водителя, значительное отличие собьет точность настроек;
• измерить давление в шинах;
• проверить целостность всех осветительных приборов, отсутствие сколов и трещин;
• проверить подвеску, ее недостатки также могут повлиять на настройку.

Далее необходимо поставить машину в 10 метрах от стены и начать регулировку в следующей последовательности:

• прочертить на стене горизонтальную линию, равную расстоянию между внутренними краями фар, отметить их местоположение точками или звездочками;
• прочертить еще две параллельных линии. Первая – на 12 см ниже, чем основная, вторая же ляжет на 20 см выше основной;
• привести корректор ширины освещения на начальный уровень, выкручивая его ручку;
• добиться максимального совпадения нижней начерченной линии с верхним краем создающегося при включении фар светового пятна;
• луч противотуманной фары должен при этом попадать ровно на верхнюю линию;
• точки пересечения двух лучей должны попасть на верхнюю и нижнюю горизонтальные линии;
• контролировать все время показания корректора или гидрокорректора, которые должны сохранять стартовое положение.

Очевидно, что технология настройки и регулировки света доступна любому автовладельцу. Проводить ее лучше в сумерки, чтобы солнечный свет не мешал фиксации направления светового потока.

Желательно проводить ее с помощником, проверяя с его помощью свои наблюдения. Таким образом корректировать можно только фары с галогеновыми лампочками, если на автомобиле установлены газоразрядные, придется обращаться на сервис, оснащенный специальными стендами.

Автолюбитель, знающий, как самостоятельно отрегулировать фары на Киа Рио, точно не попадет в аварийную ситуацию из-за неправильной работы осветительных приборов. Операция не требует вложения сил и средств, занимает минимум времени, но гарантирует безопасность движения.

На видео показано как отрегулировать фары на Киа Рио:

Как улучшить свет фар на Киа Рио 3?

Некорректная работа системы ближнего и дальнего освещения приводит к усложнению управления транспортным средством, и, как следствие, к ДТП на дорогах. Чтобы не ослепить движущегося навстречу водителя, обращают особое внимание на настройку угла наклона фар.

Как настроить фары на Киа Рио 3 своими силами

Для самостоятельной настройки применяют традиционный метод.

Фары у Киа Рио состоят из фонарей ближнего и дальнего света, поворотных и габаритных огней. В процессе регулировки все они подвергаются проверке.

Для теста работы фар выбирают идеально ровную, не содержащую сколов, трещин, узоров,а также не имеющую отражающих элементов, стену. Подойдут для этого даже гаражные ворота.

На стену или ворота наносится разметка:

• авто подгоняют впритык к стене (примерно на 5 м);
• на ней отмечают точку расположения геометрической середины автомобиля относительно его высоты;
• отогнать автомобиль;
• исходя из сделанной отметки чертят на стене горизонтальную линию;
• измеряется промежуток от фары до середина машины и поверхности земли;
• начертить перпендикулярную прямую, идущую от отметки, равной расстоянию от фар до земли. Точкой для центрирования фар будет центр их пересечения;
• отогнать машину на семиметровое расстояние от стены;
• на горизонтальной прямой наметить точки, указывающие расстояние между фарами;
• провести параллельную прямую ниже основной горизонтальной линии на 5 см;
• зажечь ближний свет. Если угол наклона фары совпадает с нижней линией, а луч света падает на точку пересечения основных линий, фары настроены правильно;
• включить дальний свет. Световое пятно должно совпадать с верхней горизонтальной прямой.

В случае расхождения фонари нуждаются в регулировке.

Как отрегулировать свет на Киа Рио 3

Для регулировки света потребуется корректировщик, (если в авто нет гидрокорректировщика), и технические приборы.

Выполняют следующие действия:

• бак полностью заливают топливом;
• за руль садится помощник, с идентичным владельцем авто весом;
• измеряется давление в шинах;
• осветительные приборы осматриваются на предмет сколов и других повреждений;
• исследуют подвеску;
• машина отгоняется на 10 метровое расстояние от стены;
• на стене изображают горизонтальную линию, указывающую на промежуток между внутренними границами фар, эти места отмечаются точкой;
• наносятся две дополнительные линии: одна на 12 см ниже основной, вторая — на 20 см выше;
• выкручивая рукоятку корректора ширины освещения, перемещать его в начальное положение, таким образом определить максимальное совпадение нижней линии с верхней границей светового луча;
• световое пятно противотуманной фары должно граничить с верхней линией;
• точка пересечения обоих лучей должны соответствовать нижней и верхней прямой;
• следят за параметрами корректора, чтобы они сохраняли начальное положение.

Очевидно, что настроить и отрегулировать фары под силу любому владельцу автотранспорта. Выполнять регулировку лучше в темноте, когда солнечный свет не мешает отмечать направление светового луча, и желательно с ассистентом, с которым можно будет сравнить свои наблюдения и скорректировать действия.

Как легально улучшить свет фар на Киа Рио 3? Замена галогеновых ламп на диодные

Некоторые водители остаются недовольными работой их авто и стараются всячески улучшить качество света. Для этого часто применяют диодные взамен заводских галогенных ламп, они потребляют мало энергии, долговечны и вырабатывают мощный свет. Но не все модели разрешены законодательством, чтобы его не нарушать, специалисты рекомендуют использовать лампы, светящиеся только чистым белым светом, при условии, что светоотражающие приборы не красного цвета.

Для замены потребуется 15 — 20 минут и диодная лампа с цоколем W5W.

Для этого снимают саму фару, открутив заднюю крышку, извлекают прозрачный наконечник фары. Заводская лампа вытаскивается, на ее место ставится диодная, прикрепляется металлическими креплениями. Затем накручивается кулер, присоединяется блок управления.

Важно! При покупке ламп для головного света необходимо обращать внимание, есть ли на упаковке знак соответствия товара, знак качества. Надпись на упаковке «Offroad use only («Не для дорог общего пользования»), или «Not for use in Europe» («Не для использования в Европе»), говорят о том, что такие лампы запрещены для эксплуатации в России.

Заключение

Проверка и настройка света — важное условие для безопасного вождения. Процедура не занимает много времени, не требует финансовых вложений и демонтажа фар, главное найти ровную площадку и произвести проверку по вышеописанным методам.

Как правильно осуществить замену и регулировку фар на Киа Рио?

Освещение автомобиля – важная составляющая его безопасности. Если возникли какие-либо неисправности в оптике, следует немедленно их устранять. В статье даются рекомендации по выбору осветительных приборов, описывается, как поменять лампы в передних фарах и противотуманках, как осуществляется регулировка фар Киа Рио.

Осветительные приборы автомобиля включают в себя внешнее и внутреннее освещение. Внешнее включает в себя передние фары, ПТФ, ДХО, габариты, указатели поворотов, задние фонари. Передняя оптика служит для освещения дороги и обочин. Задние фонари и боковое освещение служит для предупреждения других участников движения о желании водителя сделать тот или иной маневр, а также для подсветки номерного знака и др.

К внутренним осветительным приборам относится подсветка приборной панели, освещение салона, габаритные огни на дверях и т.д. Она служит для повышения комфортности.

Параметры выбора

Существуют определенные международные правила для автомобильной оптики: поворотные и габаритные огни должны быть желтого цвета, передние фары – белого, а задний фонарь – красного.

В оптику могут устанавливаться следующие типы лампочек:

1. Галогенные. Данный вид похож на лампы накаливания, но они заполнены газом и имеют срок службы до 10 лет.
2. Ксеноновые. В элементах нет нити накаливания, поэтому им не страшны вибрации и удары. Имеют большой срок службы.
3. Светодиодные. Данные элементы используют для дневного ходового огня, габаритов, поворотника, подсветки и т.д.

Последние два вида осветительных элементов пользуются все большим спросом благодаря низкому энергопотреблению, долговечности, надежности и более интенсивному свету.

Демонтаж и замена ламп ближнего света своими руками

Процедура замены состоит из этапов:

1. Сначала нужно выкрутить защитную крышку.
2. Далее отсоединяем штекер с проводами.
3. Нажимаем на фиксатор, отсоединяем его от крючка отражателя и отводим вверх.
4. Вынимаем старую лампочку из блок-фары и вставляем на ее место новый элемент, не касаясь колбы голыми руками.
5. Сборка выполняется в обратной последовательности.

Фотогалерея «Замена ламп ближнего света»

1. Отсоединяем разъем с проводами. 2. Вынимаем осветительный элемент. 3. Устанавливаем новый элемент.

Аналогично выполняется замена на другой блок-фаре.

Как поменять ПТФ?

Процесс замены лампочек в противотуманке состоит из действий:

1. Сначала нужно отогнуть брызговик, который держится на двух пистонах. Они выкручиваются с помощью крестовой отвертки.
2. Затем брызговик отгибаем так, чтобы могла пролезть рука.
3. Отсоединяем колодку проводов от ПТФ.
4. Отсоединяем штекер, проворачивая его на 30-40 градусов.
5. Вынимаем лампочку со штекером и проводами.
6. Нажимая на края штекера, отсоединяем лампочку.
7. Новый элемент вставляем в штекер и возвращаем в корпус противотуманной фары.

Таким образом, замену осветительных элементов в ПТФ – простая процедура, которую можно выполнить самостоятельно (автор видео — канал Ремонт авто).

Особенности регулировки оптики

После замены ламп головного света, нужно отрегулировать световой поток. Для этого машину нужно установить на ровную площадку за 5 м от стены с нанесенной разметке, по которой выполняется регулировка. Автомобиль нужно нагрузить до той массы, при которой он эксплуатируется, накачать шины, вывесить подвеску. Затем нужно включить ближний свет и отрегулировать оптику.

При регулировке следует добиться, чтобы ближний свет освещал дорожное покрытие на расстоянии 30-50 метров и световой поток шел параллельно дороге, не ослепляя водителей встречных автомобилей.

Идеи тюнинга

Современные водители стараются усовершенствовать оптику на своем автомобиле. Для этого выполняется тюнинг как внешнего, так и внутреннего освещения. Такие изменения не только улучшают внешний вид автомобиля, но и повышают его функциональность. Например, устанавливается линзованная оптика, которая качественно повышает освещение дорожного полотна.

Для улучшения внешнего вида на фары устанавливают накладки и диодные лампы. Примером такого тюнинга будут ангельские глазки, реснички. Бегущий огонь в задних фонарях привлекает внимание водителей.

Основные аспекты установки ксенона

Ксенон можно устанавливать на любую модель Киа Рио. Он устанавливается вместо штатной лампы. Свет ксенона дает яркий и ровный свет.

Использование ксенонового освещения дает следующие преимущества:

• более яркое и широкое освещение трассы в ночное время;
• экономию энергопотребление;
• долгий срок службы.

Для работы ксеноновых ламп необходимо высокий пусковой ток, поэтому необходима установка блока розжига. Температура задает цвет светового потока.

Ксенон разной температуры

Устанавливается лампочки как штатные, только дополнительно делаются отверстия для проводов питания. Заводские провода, идущие с реле управления, соединяются с проводами устанавливаемых ламп.

 Загрузка …

«Монтаж ксенона и блока розжига»

В этом ролике демонстрируется установка ксеноновых ламп и блока розжига (автор видео — Студия техобслуживания Toyota, Lexus. 8962545377).

Регулировка фар на Киа Рио 2013 видео: познаем главное

/ Kia /

Сообщений 643

КИА РИО 1.6 Престиж, АКПП, черный

36 19

Снятие передней оптики Киа Рио

. Это бывает нужно во многих случаях, когда необходима замена фонаря или же очистка, несмотря на то, что на них установлен специальный омыватель фар Киа Рио. Чтобы каждый раз из-за этого не ехать в сервис, рекомендуется научиться делать это своими руками.

Пошаговый алгоритм снятия основной фары

Приступим.

• В первую очередь, надо снять плюсовую клемму с АКБ. Делается это во избежание короткого замыкания.

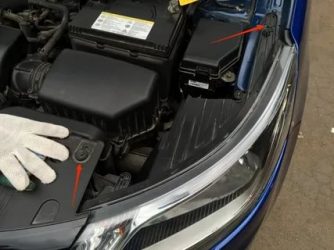

• Затем открывается капот автомобиля, и снимаются элементы крепежа решетки радиатора.Снятая с автомобиля фара Kia Rio

• Решетка демонтируется путем отсоединения скоб крепления.
• Теперь надо отвернуть гайки, фиксирующие кожух вентилятора к замку капота.
• Отсоединяем трос от замка капота, а затем демонтируем замок.
• Пришло время освободить доступ к пружине фары. Этот самый элемент и держит фару на Киа Рио и называется пружиной фиксации. Чтобы организовать к ней доступ, надо из-под арки колеса снять заглушку.

Совет. Снять заглушку не так и просто.

Рекомендуется использовать маленькую отвертку, которой легче работать.

• Пружина фиксации отсоединяется, и она фару больше не держит.

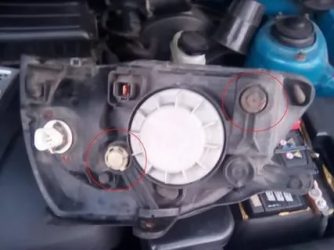

• Теперь нужно вывернуть 3 винта, фиксирующих фару.
• Снимаем ее, обязательно отсоединив электрический разъем.

Обратите внимание! На многих модификациях Киа Рио установлен корректор фар. Придется снимать еще и двигатель этого корректора, который размещен на задней части.

Снять двигатель легко, достаточно повернуть его против часовой стрелки.

На фото- образцы корректоров, устанавливаемых на фары

• Теперь надо внимательно и с большой осторожностью демонтировать шаровой шарнир от рефлектора.
• На этом процесс снятия закончен.

После этого выполняется либо замена, либо очищаются все контакты, стекло и все ставится вновь на место.

Алгоритм процесса снятия противотуманок на Киа Рио

• Данный процесс начинаем с обязательного поднятия передка автомобиля на подставки.
• Винты пластиковой защиты противотуманки извлекаем. Снимаем защиту.

Противотуманки Киа Рио

• Выворачиваем нижний винт, фиксирующий фару, и отсоединяем электрический штекер.
• Противотуманку снимаем, прежде отсоединив верхнюю крепежную пружину. (См. также статью Противотуманные фары на Kia Rio: особенности.)

Первый метод настройки фар

Как известно, в фонарях автомобиля Киа расположены следующие элементы:

• дальний и ближний свет;
• индикаторы поворота;
• габаритные огни.

Для правильной настройки фонарей потребуется ровная площадка с высокой стеной. При выборе стены важно выбрать максимально гладкую поверхность без видимых трещин и скосов. Как вариант, для этой задачи вполне могут подойти двери капитального гаража.

Отрегулировать своими руками фары можно по следующему алгоритму:

1. Вначале нужно подъехать к двери гаража на пять метров и встать перпендикулярно стене.
2. Затем произвести опускание светового потока при помощи корректора максимально вниз.

   Рекомендуется выставлять положение О на корректоре, соответствующее нагрузке автомобиля с водителем.

3. Открыть капот, отыскать регулировочные винты фар и взять измерительную рулетку.
4. Включить фары.
5. Выставить свет левой фары так, чтобы световое пятно было на десять сантиметров ниже центра фары.
6. Выставить свет правой фары как в пункте 5.
7. Произвести горизонтальную регулировку левой фары так, чтобы представляемая прямая линия между центром левой фары и центром пятна на стене была параллельная с продольной плоскостью транспортного средства.

   Производить движение светового пучка можно при помощи регулировочных болтов.

8. Регулировка правой фары осуществляется при помощи установки межцентрового расстояния световых пятен на стене равного фактическому расстоянию между центрами ламп.
9. Проверка регулировки.

   Для этого можно отъехать на пятнадцать метров и посветить на вертикальную поверхность. Если не замечено сильного расхождения световых пучков во время движения, значит регулировка выполнена успешно.

При такой настройке фар можно производить эффективную регулировку во время движения. В пределах города рекомендуется выставлять нижние положения корректора, а при езде по трассе можно немного приподнять световые пятна, примерно на одни или две ступени корректировщика.

Регулировка по первому способу отлично подойдет всем моделям Киа Рио, начиная с 2014 года выпуска.

Снятие задней оптики Киа Рио

Задняя фара на Киа Рио смотрится также красиво

Снятие заднего фонаря Киа Рио также не займет много времени, если знать основные секреты.

Обрати те внимание! Задний фонарь на седане и хетчбэке Киа Рио имеет разные способы демонтажа.

На хетчбэке всегда снимать легче и там не надо снимать заднюю отделку.

На седане все немного иначе:

• Сначала снимается задняя отделка багажника. Не надо забывать извлечь пистоны, а затем демонтировать еще и обивку.

Задняя фара Киа Рио хетчбэк

• Электрический разъем отсоединяется от задней фары.
• Фонарь снимается путем отвинчивания гаек.

Второй способ регулировки

Проверка другим методом также требует площадки и ровной стены. Для регулировки отгоните машину на десять метров. Предварительно она должна пройти соответствующую подготовку. Залейте полный бак и проверьте давление в шинах. За рулем должен находиться человек приблизительно того же веса, что и сам водитель, иначе измерения могут быть неточными. Рекомендуется осмотреть и подвеску, чтобы она не влияла на проверку, а также сами фары и лампы в них.

На стене отметьте горизонтальной линией место, точно соответствующее середине между фарами. На месте их расположения поставьте точки. После чертим еще 2 линии: вторая на 12 см ниже и третья на 20 см выше.

Когда разметка будет начерчена, выкрутите ручку корректора ширины освещения на начальный уровень. Линия номер два (на 12 см) должна максимально совпадать с верхней границей светового пятна. Луч противотуманок при правильной установке сходится с третьей полосой. Точки пересечения двух лучей, а именно их наклонных и горизонтальных участков, должны соприкоснуться с двумя вторыми линиями. Следовательно, в нормальном состоянии они размещаются ниже центральной точки между источниками света на 12 и 22 сантиметра.

Важно проследить за тем, чтобы переключатель корректора обязательно был в стартовом положении.

Если машина оснащена гидрокорректором, то его настройки должны соответствовать загруженности «автомобиль с водителем».

: Ремонт Киа Рио своими руками: излагаем все нюансы

Как провести регулировку фонарей

Регулировка фар на Киа Рио по схеме

Регулировка всегда проводится в соответствии с требованиями и правилами, приведенными в инструкции. Если по каким-либо причинам она непонятна или ее вообще нет, рекомендуем воспользоваться нижепроведенным алгоритмом регулировки. (См. также статью Фара КИА Спектра: особенности.)

Алгоритм самостоятельной корректировки основных фонарей Киа Рио

• Доводим давление в шинах автомобиля до нужного уровня. Удаляем из багажника лишний груз, в том числе и сумку с инструментами, «запаску» и т.д.
• Ставим автомобиль на идеально ровную площадку перед стеной с шероховатой, но ровной поверхностью.
• На стене рисуем «экран».
• Чертим для начала вертикальные линии, которые должны проходить через центры светового пучка каждого из фонарей.
• Затем горизонтальные линии, проходящие уже также середину световых пучков.

Обратите внимание! Фонари и АКБ должны нормально функционировать, чтобы регулировка прошла правильно.

https://www.youtube.com/watch?v=uvf8RlXSUDc

В противном случае, ничего толкового из этого не выйдет.

• Регулируем свет фонарей с помощью вращения винтов на фаре. Должно в идеале получиться так, чтобы самая яркая зона пучка света оказалась на пересечении начерченных линий на стене.

Регулировка фар Киа Рио с помощью отверток по вертикали (А) и по горизонтали (В)

Алгоритм проведения корректировки противотуманок на Киа Рио

Процесс практически ничем не отличается от регулировки основных фонарей.

Обратите внимание! Опять же, аккумуляторная батарея должна хорошо функционировать, чтобы удалось отрегулировать оптимально свет противотуманных фар.

• В этом случае надо наоборот, снарядить автомобиль дополнительной массой. Рекомендуется посадить в салон пассажиров и проводить регулировку при полном баке.
• Включаем противотуманки и смотрим на экран. Линия границы светового пучка должна находиться в точках пересечения центров линий.

Обратите внимание! Завышение света противотуманок всегда мешает во время езды встречным автомобилям.

Это может привести к ДТП, поэтому проверять регулировку надо тщательнее.

• Заканчиваем регулировку противотуманных фар. Помним, что регулировка их проводится только по высоте.

Следить и ухаживать за своей машиной, это одно удовольствие. В дальнейшем, если вы научитесь регулировать свет фонарей и снимать их, заменяя новыми, то можно проводить и тюнинг. Сегодня очень популярно изготовление наклеек на фары и другие видоизменения оптики автомобиля Киа Рио.

Вставные линзы на фары для Киа Рио 4

Вывод

Как видим из статьи, заменить фары или провести их регулировку не очень сложно и самостоятельно. Зачем тогда каждый раз из-за этого посещать автосервис, где цена на проведение таких операций, вызывает, мягко говоря, искреннее удивление? Помните, что никто лучше вас самих не позаботится о вашем автомобиле, если конечно вы разбираетесь в процессе.

Надеемся, что публикация оказалась полезной. в этой статье показывает, какую пользу дает грамотная регулировка и модернизация фонарей, куда вставляется линза, а инструкция не даст ничего позабыть.

Фары Киа Рио: особенности снятия передней и задней оптики и регулировки фонарей

Элегантный седан Киа Рио нового образца, появившийся у нас в стране недавно, сразу же привлек внимание тысячи покупателей. Все любители этой известной марки утверждают, что большие и узкие фары на Киа Рио придают новому седану изящество и одновременно с этим стремительный, спортивный образ.

Они продуманы, как и остальные элементы автомобиля, всегда досконально и обрамляют красиво не только седаны, но и хетчбэки, а также «комби» этой модели. В этой статье мы узнаем, что за конструкцию имеют эти фонари, как проводится их регулировка и многое другое.

Фары Kia Rio придают автомобилю изящный и стильный внешний вид

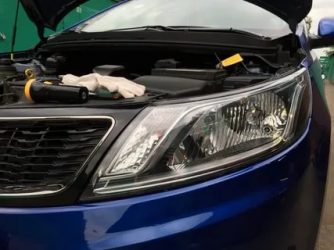

Регулировка фар Киа Рио 2, 3 и 4: почему плохо горят, как настроить своими руками, видео

Регулировка фар Киа Рио 3 и других модификаций своими руками – довольно простая задача, но нужна сноровка, опыт. Также обязательно проводить работы по графику – если игнорировать данное требование, в разы возрастут риски ДТП, упадет комфортность управления и передвижения. Если появляются трудности с самостоятельными настройками, водителю нужно обратиться на СТО. Существует несколько схем проведения настроек, оптимальную выбирают с учетом типа системы, текущих проблем и прочих факторов.

Почему плохо светят фары на Киа Рио

Улучшить свет фар Киа Рио 4 и на других модификациях можно буквально за час-полтора, главное – работать по инструкции и не игнорировать необходимость выполнения четких настроек. Можно проводить обслуживание на свое усмотрение или в рамках планового ТО. Основные предпосылки к проведению работ – дорожные полотна низкого качества, недостаточно яркая оптика. Если есть желание действовать только своими силами, без привлечения мастеров, следует внимательно изучить инструкцию и работать строго по ней.

Важно! Корректность настроек оптики на Киа Рио разных моделей определяет уровень безопасности на дорогах. Нельзя игнорировать необходимость выполнения данных работ.

Угол рассеивания светового потока нужно направлять так, чтобы он проходил в рамках оптимальной траектории. Если говорить об инструментах, аксессуарах, то сложное оборудование не нужно. Для настройки фар автомобиля обычно хватает стандартного водительского чемоданчика.

Экстренные регулировки (речь о внеплановых работах) проводят в таких ситуациях:

• недавно были сделаны доработки подвесочной части авто;
• случались аварии, деформирован кузов, других части транспортного средства;
• в рамках ТО заменили колеса;
• установлены новые лампы, фары.

Работы с оптикой особой сложности не представляют, их любой водитель может сделать самостоятельно.

Корректировки фар нужны всем без исключения автомобилям, это работы, которые относят к плановым обслуживаниям

Что нужно для настройки фар на Киа Рио

Часто регулировку фар в рамках рестайлинга Киа Рио 3 и других модификаций заказывают у профессиональных мастеров, но при желании и наличии достаточно количества времени можно попробовать сделать все своими силами. Готовят мелки, фломастеры, сантиметр или другую линейку, стандартный набор инструмента (хватит того, что есть в багажнике). Для настроек в дорожных условиях нужен домкрат, знак аварийной остановки. Когда для выполнения работ применяют корректор, его предварительно проверяют и настраивают, сверяют точность совершаемых измерений, тестируют световой поток в темное время суток.

Важно! Простота настройки оптики на Киа Рио заключается в отсутствии потребности использовать сложный дополнительный набор инструмента. Потренироваться, используя подручные приспособления, сможет каждый водитель.

Иногда причина плохого света фар кроется в изношенных лампах, их нужно проверить

Подготовка к регулировке фар на Киа Рио

Регулировка фар Киа Рио Х Лайн предполагает выполнение полного набора основных манипуляций в минимальные сроки для получения необходимых результатов. Нужно ли использовать корректор, каждый водитель определяет для себя сам. Регулировочные механизмы существуют разные, следует учитывать особенности текущих настроек, характер направленности световых пучков.

Подготовка к настройкам включает в себя:

1. Выставление кузова по схеме, анализ давления внутри системы, сравнение тех значений, которые будут получены.
2. Удаление грязи с накладок фар – сначала используют простую воду, потом, если ее оказалось недостаточно, органический растворитель.
3. Смачивание рабочих винтов с применением специального состава, ослабление креплений, тестирование надежности, качества выполненного ранее монтажа оптики.

Тест уровня внутришинного давления. Чтобы получить корректные результаты, автомобиль для начала выставляют на ровную площадку.

Важно! Настройки легко можно сделать в одиночку, но многим водителям работать с помощником удобнее.

Настройки фар в ночное время суток должны быть сделаны максимально точно

Схема регулировки фар на Киа Рио

Чтобы сделать регулировку фар Киа Рио 4 своими руками, сначала на стенах выполняют разметку. Когда схема будет готова, мастер приближается к перекрытиям примерно на 2 м. Расстояния, если это необходимо, исправляют, отметки должны идти в центральных частях авто, в обязательном порядке делают оси на оптике, чтобы указать удаленность от дорожного покрытия до самой фары. В центре оптического прибора должна быть указана удаленность до центра машины, книзу оставляют небольшой интервал.

Когда работы по обслуживанию будут завершены, авто отгоняют от стены с нанесенной на нее разметкой где-то на 7 м. Отметки в центральных областях оптики друг с другом соединяют обычной прямой линией. При желании эту линию можно дополнять вертикальными отрезками. По завершении работ выполняют дополнительные корректировки, снова все проверяют.

Для установки ксенона оптику предварительно демонтируют

Способы регулировки фар на Киа Рио

Оптические приборы в автомобилях Киа Рио настраивают вручную (нужна разметка), с применением специального аппарата или на стенде. В мастерских обычно применяют автоматизированные схемы, поскольку они упрощают проведение работ. Направления настроек – горизонталь либо вертикаль. В гаражах все манипуляции делают обычно без применения специального оборудования, на СТО чаще задействуют стенды. Далее речь пойдет о том, как выполнить корректировку фар Киа Рио 2 вручную.

Как отрегулировать фары на Киа Рио по высоте

Регулировка фар Киа Рио 2 своими руками по высоте предполагает предварительные замеры расстояний от дорожного полотна до центральных частей оптики. Через экран проводят идеально ровную линию, оставляют отступ, делают дополнительную черту. Также желательно сделать вертикальные полосы, которые будут смотреть на центрально расположенные области прожектора и будут вытянутыми в единую линейку.

Так выглядят биксеноновые фары для современных авто

Как регулировать фары на Киа Рио по горизонтали

В этой схеме будут выполнять регулировки поперечного вида. Отверстия предусматривают в районе расположенной в продольной осевой части транспортного средства. При вращении колес винта регулировки корректируют высоту светового пучка.

В дневное время суток правильно настроенная оптика тоже играет важную роль

Верх области пятна после завершения регулировок должен с дублирующей линией совпадать как можно точнее (эта линия проходит по экрану). Излом нужно сопоставлять с вертикалью по центру. По такому же принципу дорабатывают второй прибор освещения.

Как регулировать свет фар Kia Rio вручную

Стандартные регулировочные методики будет применять правильнее всего. Ознакомиться с ними можно в руководстве по эксплуатации производителя.

Важно! Для совершения ровной разметки выбирают идеальные поверхности.

Как на Киа Рио регулировать фары ближнего света

Световой пучок нужно оформить так, чтобы он не мешал проведению нормальных регулировок. Для начала выставляют углы – в норме их накладывают поверх разметки стен. Любые другие схемы на свое усмотрение водитель также может применять. Винты с тыльных зон фар нужно тщательно закручивать, чтобы соединения выходили герметичными.

Настройку оптики всегда делают по очереди. Для начала любой один источник нужно прикрывать, делая регулировки второго. Потом закрывают дежурную фару, которая ждет своей очереди, это удобно делать с применением картона либо пластика.

Освещение дорожного полотна и других участников движения должно быть достаточным

Как на Киа Рио отрегулировать фары дальнего света

Всегда разные типы света настраивают по отдельности. Для начала делают сетку или разметку – на нее нужно будет ориентироваться при выполнении основных манипуляций. Стены затирают, очищают, линии наносят так, чтобы не возникало проблем с видимостью. Другие действия включают в себя:

1. Установку авто на ровной площадке.
2. Выполнение ряда основных настроек, соединение всех линий в одну.
3. Отгон транспортного средства обратно, фиксация регулятора на нулевой отметке.

Пучок света по границам вверху и внизу будет выполнять роль предельных уровней.

Как отрегулировать противотуманные фары на Киа Рио

До того, как начинать настройки, обязательно проверяют крепежные болты, ослабляют зажимы, потом начинают делать вращения приборов в разных направлениях. Последующие работы включают:

1. Выставление транспортного средства по главной оси, расположенной в вертикальной позиции и удаленной на 6 м от стеновой поверхности. Ось разметочной зоны должна быть максимально перпендикулярной.
2. Замер давления внутри колес – в идеале оно должно быть средним. Потом возвращаются обратно и делают качение кузова с боковой стороны.
3. Проверка удаленности основы рабочей площадки до центральных осей фар на Киа Рио.
4. Разметка линии сета с учетом выполненных ранее замеров.
5. Выставление вертикально расположенных линий, нанесение центров точек на оптические приборы ближнего света.
6. Включение тумблера, который идет первым по счету – после отключения противотуманных фар.
7. Устранение ограничителей для потока сверху, смягчение нижних линий не более чем на 10 см. Закрепление оптики в параллельном относительно продольной части направлении.

Между потоками света от фар оставить интервал в метровом диапазоне. На стенах выполнить линейные разметочные оси, которые разделят авто на пару ровных частей. Внизу нарисовать еще одну полосу на удалении от первой вниз. В конце замеряют расстояния до фары, оси лампы главного света.

Нужно следить за чистотой фар, регулярно удалять загрязнения водой или растворителем

Полезные советы

Корректор для настройки оптики Киа Рио используют, если он есть под рукой, либо при обращении в сервисный центр. Противотуманный и основной свет настраивают по практически одинаковой схеме. Нужно регулярно проверять, насколько правильно все сделано, чтобы своевременно обнаруживать и устранять недочеты.

Для выполнения некоторых работ может потребоваться разборка

Важно! Корректор используют на свое усмотрение, но с ним проводить регулировки действительно будет удобнее.

Стеновая разметка нужна обязательно, без нее выполнить работы на высоком уровне просто не выйдет. Линии нужно наносить максимально аккуратно и точно.

Киа Рио (, 4 поколение) ( год). Руководство по эксплуатации — часть

Как оказалось, у меня правая была ниже левой сантиметров на 6-ть, если смотреть галку на стене. Высота от земли до цоколя лампочки примерно 73 см. Ключ на 8-мь вроде, но я не нашёл, регулировал плоскогубцами, очень легко, верхний болт — высота. Нарисовал на стене черту, как есть или было это важно, иначе можно так разрегулировать, что будешь рад вернуть как было!!! Поднял левую фару по стене на 4 см. Выровнял правую фару по киа рио регулировка фар видео.

Кстати, параметр регулировки корректора от 0 до 6 примерно 18 см. Завтра попробую на трассе. Только ориентиром уже становится верхняя горизонтальная линия. Второй способ регулировки Проверка другим методом также требует площадки и ровной стены.

Для регулировки отгоните машину на десять метров. Предварительно она должна пройти соответствующую подготовку. Залейте полный бак и проверьте давление в шинах. За рулем должен находиться человек приблизительно того же веса, что и сам водитель, иначе измерения могут быть неточными.

Основные способы настройки передних фонарей Киа Рио в гаражных условиях

Правильная регулировка фар Киа Рио 3 играет немаловажную роль в обеспечении безопасности движения. При некорректной настройке фонарей может произойти ослепление водителей встречных транспортных средств.

Помимо этого неправильно работающая система ближнего и дальнего света может давать недостаточную освещенность, что, в свою очередь, будет значительно затруднять управление транспортным средством в ночных условиях.

Проверка передних фонарей

Если водители встречных автомобилей начали часто подавать сигналы, а патруля полиции впереди нет, значит имеет смысл проверить работоспособность передних фонарей. Перед тем, как снять фару, следует убедиться в ее исправности.

Иногда проблемы с неотрегулированным светом возникают из-за трещин и сколов на поверхности передних фонарей. Если лампы физически целы, можно переходить к их регулировке. Всего существует два способа настройки высоты и плотности света на Kia Рио 3.

Второй способ настройки передних фонарей

Для второго метода регулировки передних огней также потребуется ровная площадка.

Производить настройку необходимо по следующим шагам:

1. Заливка полного бака топлива и проверка давления в шинах.
2. Посадка за руль человека с параметрами близкими к весу водителя.
3. Рисование горизонтальной линии на месте соответствующем середине между фарами.
4. Пометка мест расположения фар при помощи рисования точек на стене.
5. Черчение еще двух линий. Первая линия должна быть нарисована на двенадцать сантиметров ниже фар, а вторая – на двадцать сантиметров выше.
6. Установка ручки корректора на начальный уровень.
7. Линия номер два должна полностью совпадать с верхом светового пятна от передних фонарей.
8. Точки пересечения двух начерченных лучей должны соприкоснуться с двумя вторыми линиями.
9. Так, в нормальном состоянии на Kia Rio переднего фонаря, лучи должны располагаться ниже центральной точки между источниками освещения на двенадцать и двадцать два сантиметра.

Более наглядное изображение разметки поверхности для настройки ламп дальнего света показано на рисунке.

Конечно гораздо проще обратиться в специализированные сервисные центры. Как правило, в таких заведениях имеются оптические стенды, способные провести регулировку осветительных приборов максимально быстро и точно.
