Моновпрыск. Как ремонтировать

Как я понял по отзывам и м к видео на канале «Моновпрыск. Устройство и ремонт» таких людей много и в основном это владельцы таких автомобилей.

Решил подробнее разобрать нюансы диагностики и ремонта, тем более мне есть что сказать так как я в период с 2005 по 2013 год переделал их очень много.

Подавляющее большинство это были системы Mono-Jetronic и Mono-Motronic концерна VAG. Иногда  приезжали клиенты на Nissan и крайне редко на Opel.

Мне не совсем понятно, почему многие «инжекторщики» отказываются ремонтировать такой простой вид впрыска.

Итак, по порядку.

Не буду начинать сначала. Общее устройство и принцип действия Вы сможете узнать из этого видео

Что же там ломается и какие особенности ремонта?

Как часто бывает и в других система впрыска, неполадки в работе двигателя вызваны проблемой не с электрической частью системы подачи топлива, а другими неисправностями.

Например:

• Подсос воздуха во впускной коллектор
• Неисправность системы зажигания
• НЕ верный угол опережения зажигания
• Неправильно установлены метки ГРМ
• Износ ДВС

Теперь подробнее.

Подсос воздуха во впускной коллектор часто бывает в шланге от вакуумного усилителя тормозов.

Часть этого шланга резиновая, и часть пластмассовая.

Вот как раз резиновая часть, от впускного коллектора до пластмассовой части, со временем и рвётся. Это не большой длинны участок — около 15 сантиметров.

Дыра в резиновом шланге

В результате во впускной коллектор попадает воздух, в район четвёртого цилиндра и мотор начинает «троить».

Место повреждения вы глазами не увидите, потому что оно обычно находится внизу шланга!

Это повреждение можно найти только на ощупь!

Иногда здесь подсасывает воздух

Ещё бывает подсос в поломанных заглушках-колпачках. При такой неисправности обычно незначительно повышаются обороты холостого хода. Возможно повышение расхода топлива.

Резиновая подушка часто рвётся

Так же часто рвётся резиновая подушка под корпусом моно-впрыска.

Что бы её проверить достаточно пошевелить сам корпус заслонки и форсунки.

Система зажигания на двигателях с Моновпрыском довольно проста

И диагностировать её не трудно при наличии осциллографа. Может поэтому многие специалисты и не могут ремонтировать «моники», потому, что у них нет осциллграфа?)

Подсоединяем сигнальный щуп к минусу катушки зажигания,

Оригинальная катушка зажигания

заводим (или крутим стартером), резко газуем пару раз и смотрим записанный сигнал.

Обязательно должно быть время горения искры

При исправной системе видим стандартную картинку

Подробнее о диагностике зажигания можете посмотреть Тут.

Стальные наконечники со временем пробивают

Частая неисправность в таких автомобилях — пробой металлических наконечников ВВ проводов

Так же встречается обрыв проводов, это можно проверить мультиметром — измерить сопротивление. Обычно составляет 15-30 тысяч Ом.

Из-за неисправности ВВ проводов или свечей зажигания выходит из строя катушка или коммутатор

Китайская катушка зажигания

Когда сгорает «родная» катушка зажигания или коммутатор — большая как на фото,то китайские выходят из строя очень часто или сразу работают не корректно.

Часто встречается дефект коммутатора

Когда управляющий сигнал на катушку зажигания выходит раньше входного сигнала от ЭБУ (недержание коммутатора).Особо хорошо это видно при вращении стартером, во время запуска ДВС. после того, как двигатель завёлся, коммутатор может работать нормально.

Нормальный сигнал коммутатора

При такой неисправности трудно выставить угол зажигания — на холостом ходу вроде нормально, но при запуске коленвал «закусывает» — характерный признак раннего зажигания. Ставим УОЗ позже — запуск нормальный, но при ускорении провал…

Неисправность коммутатора

Системы с моно-впрыском чувствительны к раннему углу опережения зажиганием

При слишком раннем УОЗ двигатель работает с перебоями, холостой ход может быть не стабильным.

При этом бывает люди начинают менять датчики системы впрыска, а причина всего лишь не верный угол опережения зажигания..

На таких автомобилях проверять угол опережения зажигания удобно  мотор-тестером

Используем датчик давления в цилиндре и сигнал минуса катушки зажигания.

Хорошо видно ВМТ и начало искры. С помощью линейки или маркеров можно определить за сколько градусов до ВМТ происходит пробой зазора между электродами свечи. Это и есть реальный угол опережения зажигания.

На данной картинке УОЗ составляет 30 градусов до ВМТ

Оптимальный УОЗ: 11-14 градусов при вращении стартером или 5-7 градусов на холостом ходу.

Про сбитые метки ГРМ много рассуждать не буду

Отмечу, что когда там изъян, часто видно, что распылённый бензин из форсунки выталкивается из впускного коллектора вверх.

Так же не редкость на таких двигателях, когда срезает шпонку на переднем шкиве коленчатого вала. А на нем как раз и выбита метка для установки ремня ГРМ!

В итоге, метка на этом шкиве не совпадает с ВМТ первого цилиндра. Следовательно, по меткам на маховике устанавливать фазы ГРМ более надёжно.

И конечно, здесь очень поможет мотор-тестер.

А вот если нужно просто замерить компрессию, то проще и надёжней использовать обычный компресометр

Итак, если:

• С механической частью ДВС всё в порядке
• Зажигание проверили и отрегулировали
• Подсоса воздуха нет, приступаем к проверке датчиков..

Не «родной» Лямбда-зонд

Самая частая неисправность в таких автомобилях — это Лямбда зонд (Датчик содержания кислорода).

Проверить его не составляет большого труда.

Для этого понадобится мультиметр или осциллограф.

Исправный датчик подаёт сигнал в ЭБУ напряжением от 0.2 до 0.8 Вольт и это напряжение должно непрерывно двигаться в этом диапазоне.

Сигнал исправного, прогретого датчика кислорода

Важно помнить, что лямбда зонд работает только когда двигатель прогрет до рабочей температуры. Если ДВС не прогрет или датчик неисправен обычно напряжение составляет 0.45 Вольт или медленно изменяется.

Неисправный Датчик кислорода можно отключить и автомобиль в 90% случаев отлично ездит без него. Иногда приходится немного подстроить…

Следующий датчик, который обязательно стоит проверить — это Датчик Температуры Охлаждающей Жидкости (ДТОЖ), он же датчик температуры двигателя

ДТОЖ для ЭБУ моно-впрыска и стрелки на панели приборовСиний для ЭБУ моно-впрыска. Чёрный для панели приборов.

Располагается в патрубке на выходе из ГБЦ.

Устанавливается либо черный 4-х контактный датчик с желтым кольцом, либо синий 2-х контактный датчик (тогда для указателя на панели приборов будет ещё один датчик).

Этот датчик меняет своё сопротивление при нагреве двигателя. Исправный датчик имеет сопротивление 200-300 Ом на прогретом двигателе — 90-100 градусов. У неисправного датчика сопротивление будет другое (обычно более 400 Ом).

При этом повышается расход топлива, могут быть проблемы с запуском ДВС, потеря в динамике (автомобиль «тупит»).

Очень важный датчик и часто выходит из строя. Проверять легко — мультиметром измеряем сопротивление.

Сопротивление ДТОЖ при разной температуре

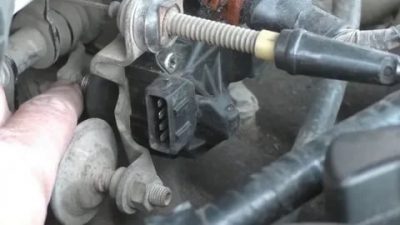

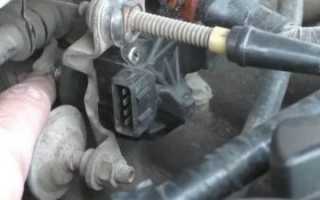

Следующее, что стоит проверить — это Регулятор Холостого Хода.

Это обязательно нужно сделать если есть проблемы при работе двигателя на холостом ходу.

Как проверять РХХ Вы можете посмотреть в этом видео

Эта статья находится в процессе написания, так что продолжение будет на это же странице в ближайшие дни…

Настройка и ремонт моновпрыска на volkswagen passat b3. как это нужно делать — Чини Машину!

В конструкции любого автомобиля есть огромное количество мелких элементов.

Каждый из них так или иначе влияет на работу машины в целом, без любого из этих мелких механизмов эксплуатация авто будет невозможной или затруднённой.

Особое внимание водителей заслуживает датчик холостого хода. Это небольшое устройство, от работоспособности которого зависит, сможет ли водитель вообще завести двигатель.

Датчик холостого хода «Фольксваген Пассат В3»

Датчик холостого хода в конструкции автомобиля «Фольксваген Пассат В3» отвечает за стабильность работы силового агрегата в холостом режиме (отсюда и название). То есть в те моменты, когда водитель заводит мотор, чтобы прогреться или в минуты остановок без выключения двигателя, плавность и стабильность оборотов обеспечивает именно этот датчик.

Если говорить технически грамотно, то датчик холостого хода на моделях «Пассат» нельзя считать датчиком в обычном понимании этого термина. ДХХ — это прибор исполнения, который регулирует подачу свежего воздуха, а не работает над снятием и передачей данных, как типовой датчик. Поэтому практически все водители «Фольксваген Пассат В3» называют это устройство регулятором холостого хода (РХХ).

Работу мотора на холостом ходу регулирует датчик холостого хода, иначе называемый регулятором

В автомобилях «Пассат В3» датчик холостого хода размещается в подкапотном пространстве. Корпус датчика крепится двумя винтами к корпусу дроссельной заслонки. Это положение рядом с двигателем обусловлено тем, что РХХ должен максимально чётко регулировать подачу воздуха для создания топливно-воздушной смеси, а проще всего это делать непосредственно рядом с мотором.

Таким образом, основной задачей РХХ считается регулировка подачи воздуха на холостом ходу, чтобы мотор получал необходимые ресурсы для работы на малых оборотах.

Датчик замещается на корпусе двигателя

Устройство РХХ

Конструкция регулятора холостого хода на автомобилях «Фольксваген Пассат» основывается на одном базовом элементе — это шаговый моторчик. Он выполняет важную функцию — передвигает исполнительный механизм на то расстояние, которое в данный момент необходимо для качественного выполнения работы.

Помимо моторчика (электрического двигателя) в корпусе РХХ установлены:

• подвижный шток;
• пружинный элемент;
• прокладки;
• игла (или клапан).

То есть моторчик перемещает шток, на конце которого имеется иголка. Игла может закрывать, перекрывать или дополнительно открывать дроссельную заслонку. Собственно, этим и определяется нужное количество воздуха для работы мотора.

В составе РХХ всего несколько деталей, однако неправильная их установка или пренебрежение расстояниями между ними делают устройство непригодным к работе

Срок эксплуатации регулятора холостого хода обычно определяется заводом-производителем транспортного средства. В случае с последними моделями «Фольксваген Пассат», это значение равняется 200 тысячам километров пробега. Однако нередки случаи, когда по ряду причин РХХ выходил из строя намного раньше указанного в мануале срока.

Двигатель с моновпрыском

На каждом «Фольксвагене Пассат», оснащённом двигателем с моновпрыском, с 1988 года устанавливается регулятор холостого хода вида VAG № 051 133 031.

Моновпрыск — это система, главную роль в которой играет заслонка дросселя. Именно этот элемент призван собирать и дозировать воздух перед подачей в камеру сгорания.

А датчик холостого хода VAG № 051 133 031 должен контролировать этот процесс.

Соответственно, при поломках датчика на двигателях с моновпрыском водитель не почувствует серьёзных неудобств, так как заслонка по-прежнему будет нормально функционировать.

На старых версиях «Фольксваген Пассат В3» устанавливались крупноразмерные приборы контроля

Двигатель с инжектором

Немного по-другому обстоят дела с двигателями «Фольксваген Пассат», работающими на инжекторе. На дроссельной заслонке фиксируется РХХ, который в целом и «руководит» работой этого механизма. То есть, если датчик выходит из строя, то сразу же начинаются неприятности с холостым ходом и высокими оборотами двигателя.

Более современные версии «Фольксваген Пассат В3», работающие на инжекторных моторах, оансщаются РХХ цилиндрической формы

Проблемы с датчиками холостого хода (РХХ) на «Фольксваген Пассат В3»

К чему может привести некорректная работа РХХ или выход устройства из строя? Сложность этой проблемы заключается в том, что если РХХ ломается, то сигнал водителю на панель управления (как это делают другие датчики) не подаётся. То есть водитель может узнать о поломке только по тем признакам, которые сам замечает в процессе езды:

• мотор вхолостую работает с рывками и перерывами, то есть обороты всё время «плавают»;
• если в момент холостого хода выключить передачу, то двигатель глохнет;
• в момент пуска мотора «на холодную» не происходит увеличения оборотов для оперативного прогревания;
• если на холостом ходу включить печку, световые приборы или кондиционер, то сразу же сократится и количество оборотов двигателя.

На работоспособность РХХ может повлиять налипшая грязь, подтекания жидкостей и прочие неблагоприятные условия содержания

Большое количество водителей интересует вопрос: с чем связаны все эти проблемы, почему РХХ выходит из строя раньше заявленного срока? Основная причина некорректной работы кроется как в проводке устройства, так и в сильном износе штока или пружинки датчика. И если проблема с проводами решается быстро (во время визуального осмотра), то определить поломки в корпусе практически невозможно.

В связи с этим регулятор холостого хода на «Фольксваген Пассат» трудно поддаётся ремонту. Ремонтные работы выполнить можно, но нет гарантии того, что устройство будет собрано правильно, так как положение каждого элемента строго определено. Поэтому в случае каких-либо проблем с оборотами рекомендуется сразу же производить замену этого устройства.

Как продлить срок службы датчика холостого хода

Специалисты сервисных служб рекомендуют владельцам «Фольксваген Пассат В3» выполнять простые правила, чтобы максимально продлить срок службы РХХ:

1. Своевременно проводить замену воздушного фильтра.
2. При длительных стоянках зимой периодически прогревать двигатель, чтобы исключить возможность залипания РХХ.
3. Следить за тем, чтобы посторонние жидкости не попадали на корпус датчика холостого хода и на дроссельную заслонку.

Эти простые советы помогут избежать быстрого износа механизмов датчика и продлить срок его работы до заявленных производителем 200 тысяч километров пробега.

Внимательное отношение ко всем системам своего автомобиля способно значительно продлить срок его службы

Замена датчика холостого хода своими руками

При неисправности в работе РХХ необходимо будет произвести его замену. Процедура эта несложная, поэтому нет смысла обращаться к специалистам СТО.

РХХ стоит недёшево. В зависимости от года выпуска «Фольксваген Пассат» и объёма двигателя, устройство может обойтись в сумму от 3200 до 5800 рублей.

Среди автовладельцев особой популярностью пользуются запчасти немецкой фирмы «Бош» засчёт своего качества и надёжности

Для выполнения замены потребуются:

• рожковый ключ на 10;
• плоская отвёртка;
• новый датчик холостого хода.

Порядок работы

Демонтировать РХХ лучше всего на холодный мотор: так не будет риска обжечься. Процесс снятия старого датчика и установка нового укладывается в несколько шагов:

1. Снять клемму «минус» с аккумуляторной батареи.
2. Отключить шлейф проводов с корпуса РХХ.
3. Выкрутить винты крепления датчика.
4. Вытащить сам датчик из посадочного гнезда.
5. Место стыка очистить от налипаний грязи и пыли.
6. В освободившееся гнездо установить новый РХХ, прикрутить винты.
7. Основная задача при установке РХХ — обеспечить расстояние в 23 мм от иголки датчика до посадочного фланца.
8. Подключить к нему шлейф проводов.
9. Вернуть на место отрицательный провод на клемму АКБ.

Фотогалерея: замена РХХ своими руками

Провод «минус» от АКБ нужно отключить сразу же Сначала необходимо снять с датчика провода, потом выкрутить его из посадочного гнезда Новое устройство необходимо фиксировать на очищенное место Шлейф проводов подсоединить к новому РХХ, зафиксировать его к фланцу винтами

Сразу же после замены рекомендуется завести двигатель и проверить правильность выполнения работы. Если мотор на холостых оборотах работает ровно, то новый РХХ был установлен правильно. Для собственного спокойствия можно одновременно включить фары и кондиционер — обороты не должны «упасть».

Регулировка холостого хода

Довольно часто датчик холостого хода может «капризничать» по той причине, что изначальные параметры его работы сбились. В этих случаях можно провести регулировку холостого хода. Главным элементом этой работы как раз и станет РХХ.

Порядок регулировки следует выполнять по алгоритму:

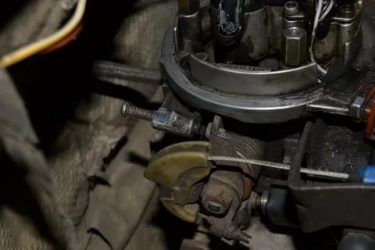

1. На дроссельной заслонке двигателя располагается регулировочный винт.
2. Если обороты мотора сильно прыгают, когда авто работает вхолостую, необходимо слегка выкрутить этот винт на себя (не более 0.5 оборота).
3. Если же обороты стабильно низкие, недостаточные, то нужно регулировочный винт вкрутить в заслонку.
4. Важно при этом измерить расстояние между иглой РХХ и фланцем: оно не должно превышать 23 мм.

: подробная инструкция по регулировке холостого хода

Таким образом, отремонтировать регулятор холостого хода своими руками не получится: гораздо проще и быстрее (хотя и дороже) заменить его на новый. В случае необходимости всегда можно провести регулировку работы систем холостого хода: при самостоятельном исполнении потребуется какое-то время, чтобы понять, на какое именно количество оборотов лучше выкручивать винт.

Замена датчика холостого хода фольксвагена Пассат б3 (моновпрыск, инжектор) своими руками

В конструкции любого автомобиля есть огромное количество мелких элементов. Каждый из них так или иначе влияет на работу машины в целом, без любого из этих мелких механизмов эксплуатация авто будет невозможной или затруднённой. Особое внимание водителей заслуживает датчик холостого хода. Это небольшое устройство, от работоспособности которого зависит, сможет ли водитель вообще завести двигатель.

Пассат б3 настройка моновпрыска – Ремонт и настройка моновпрыска своими руками

Конечно, это далеко не полный перечень возможных неисправностей, но решение остальных причин лучше доверить специалистам автосервиса. Если же вышеприведённые советы помогли, то впереди второй этап работы — настройка.

Первым делом необходимо при помощи мультиметра замерить величину сопротивления датчика температуры подачи воздуха в моновпрыск. Величина сопротивления должна составлять примерно 1800-1900 Ом при температуре воздуха в 20 градусов по Цельсию. У работающего датчика нагрев приведёт к понижению сопротивления, а охлаждение приведёт к росту. Сопротивление форсунки должно соответствовать диапазону 1200-1600 Ом.

Дальше необходимо произвести корректировку зазора под холостой ход. Накинув на контакты регулятора 12 В, ставим акселератор в крайнее положение. Мультиметром проверяем наличие короткого замыкания, вставив щуп в щель между концевиком вышеупомянутого акселератора и штоком. При излишнем расстоянии между концевиком и штоком мультиметр не покажет появления короткого замыкания. Зазор можно отрегулировать изменяя винтом, находящимся внизу моновпрыска, расположение концевика.

Следующим шагом идёт выставление дроссельной заслонки. Данное действие производится уже после установки моновпрыска на двигатель с подключением разъёмов форсунки и датчиков. Также необходимо подключить подачу топлива. После выполнения всех вышеуказанных действий, необходимо отключить аккумулятор и включить зажигание. Это действие сбросит настройки моновпрыска.

Подключив аккумулятор обратно, проверяем напряжение между 1 и 5 контактами на разъёме, производящем управление дросселем. Должен получиться результат 5-6 вольт. Замер между первым и вторым контактами должен дать результат 0.186 вольт. При иных значениях необходимо произвести настройку. При подключенном к первому и второму контактах мультиметру, необходимо повернуть крышку заслонки в сторону, предварительно ослабив винты, фиксируя значение напряжения и приводя его к необходимому.

Собственно, таким несложным путём и производится ремонт моновпрыска Фольксваген Пассат б3. Для него достаточно самых базовых знаний в ремонте автомобилей и инструментов, имеющихся в гараже у любого автолюбителя, не говоря уже о профессионалах. Следование этим советам позволит в дальнейшем сэкономить немало денег за счет более редкого посещения станции технического обслуживания.

vwservice1.com

Ремонт моновпрыска на фольксваген пассат Б3 с видео и фото

Ни для кого не секрет, что Passat B3 считается наиболее распространённым автомобилем из всего модельного ряда Volkswagen. Эта машина надёжна, вместительна, проста в обслуживании, долговечна. Она отлично заводится даже в сильный мороз и имеет множество других достоинств. Но есть у неё и недостатки, к числу которых относится не слишком удачная система моновпрыска. О том, как произвести ремонт и настройку системы на Фольксваген Пассат своими руками, мы и расскажем в данной статье.

Устройство моновпрыска на Фольксваген Пассат

Система моновпрыска на Volkswagen Passat B3

Моновпрыск — это разновидность системы подачи топлива в камеры сгорания двигателя. От всех остальных она отличается тем, что форсунка в ней всего одна и только через неё все цилиндры получают топливную смесь. У моновпрыска есть как плюсы, так и минусы. С одной стороны, двигатель с моновпрыском запускается легче, поскольку за работой системы следит специальный клапан, да и сконструирован моновпрыск проще, чем классический инжектор. С другой стороны, ремонт моновпрыска обходится дороже, и его работа сильно зависит от качества электропитания.

Признаки и причины неисправности

Симптом неравномерного моновпрыска чаще всего один: обороты двигателя внезапно начинают «плавать», и он плохо реагирует на нажатие педали газа. Это может произойти как непосредственно после запуска мотора, так и в ходе поездки. Сам ремонт системы моновпрыска занимает не так много времени. Значительно больше времени уходит на выявление причины поломки. Эта задача в Volkswagen Passat B3 серьёзно осложняется тем, что на этой машине отсутствует модуль подключения компьютера, а следовательно, нельзя быстро провести полноценную диагностику.

Перечислим самые распространённые причины неравномерного впрыска:

• Прокладка, установленная прямо под моновпрыском, утратила свою герметичность.
• Отошли контакты проводов, находящихся под датчиком моновпрыска.
• Неполадка возникла после того, как свечи зажигания заменили новыми.
• Нарушена герметичность крышки трамблёра (причём трещина может быть не видна невооружённым глазом, но её будет достаточно для появления сбоев в распределении топлива).
• Компрессия, создаваемая бензонасосом, слишком высока (или наоборот — слишком низка).
• Дроссельная заслонка засорилась или покрылась толстым слоем нагара.
• Нарушена целостность проводов, идущих к датчику, следящему за положением дроссельной заслонки.

Необходимые инструменты

1. Отвёртка с плоским жалом (средних размеров).
2. Комплект рожковых ключей.
3. Комплект новых свечей зажигания.
4. Комплект торцовых головок с воротком.
5. Мультиметр.
6. Наждачная бумага.
7. Изолента.
8. Набор плоских щупов.
9. Новая прокладка под моновпрыск.
10. Новая крышка трамблёра.

Ремонт и регулировка (с фото)

1. Открывается капот, с помощью торцовой головки на 10 откручивается моновпрыск, прокладка под ним заменяется новой.

   Моновпрыск снимается торцовой головкой

2. Тщательно проверяются контакты датчика моновпрыска. Если они окислились — зачищаются наждачной бумагой.
3. Если проблемы наблюдаются после замены свечей зажигания, в двигатель возвращаются старые свечи и он вновь проверяется на стабильность работы. Если выясняется, что проблема именно в свечах, в двигатель устанавливается другой комплект новых свечей (лучше, если они будут от другого производителя) и снова проводится проверка.
4. Крышка трамблёра заменяется новой.
5. Откручивается бензонасос, дроссельная заслонка очищается от копоти.

   Бензонасос снят, можно осматривать провода и датчик

6. Проводится визуальный анализ проводов на датчике заслонки и оценивается целостность их изоляции и плотность контактов. В повреждённых местах провода датчика обматываются изолентой.
7. Как правило, после какого-то из вышеперечисленных действий проблема неравномерного впрыска решается. Но перед установкой на автомобиль моновпрыск обязательно настраивается. С помощью мультиметра измеряется сопротивление на выходах датчика температуры поступающего воздуха. Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля (ориентировочно: если температура воздуха в момент замера комнатная и составляет 25°С, то сопротивление должно составлять 1.8 кОм).

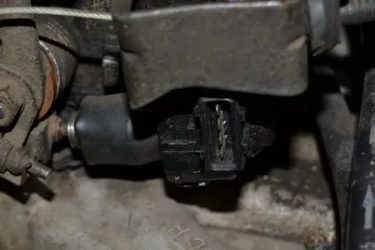

   Сопротивление на выходах датчика измеряется мультиметром

8. Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.
9. Тем же мультиметром измеряется сопротивление форсунки (на этой модели Volkswagen оно варьируется в пределах от 1,3 до 1,6 Ом).
10. Теперь в моновпрыске выставляется точный зазор холостого хода. С автомобильного аккумулятора на контакты регулятора впрыска подаётся напряжение в 12 В. Акселератор при этом устанавливается в крайнее положение. Мультиметр переключается в режим «короткого замыкания» и его контакты подключаются к регулятору на акселераторе. Необходимо добиться того, чтобы между концевиком акселератора и штоком появился небольшой зазор, ширина которого не должна превышать 0.5 мм (это расстояние проверяется плоским щупом, который вставляется в образовавшийся зазор). На мультиметре при этом должно отобразиться короткое замыкание. Если его нет, значит, зазор слишком велик и он уменьшается с помощью регулировочного болта (он находится под моновпрыском).
11. Теперь регулируется дроссельная заслонка. Блок моновпрыска устанавливается на двигатель, разъём подключается к форсунке. Также подключаются датчики положения заслонки и поступающего воздуха. Подключаются топливные трубки. После этого с аккумулятора снимается отрицательная клемма, а ключ в замке зажигания поворачивается. При этом происходит сброс всех настроек в бортовом устройстве, в том числе и настроек положения заслонки. Они автоматически устанавливаются на значения, установленные производителем по умолчанию. После сброса отрицательная клемма снова подключается.

    Моновпрыск установлен, проверяются контакты заслонки

12. Мультиметром измеряется напряжение на пятом и первом контактах в разъёме заслонки (зажигание при этом включено). Оно не должно превышать 6 В. Затем мультиметр переключается на первый и второй контакты разъёма заслонки. Напряжение там должно составлять 0.184 В.

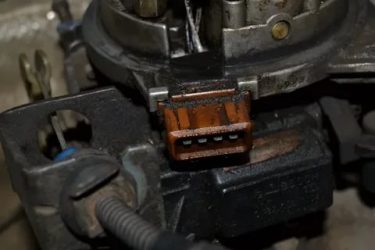

    Так контакты располагаются в разъёме дроссельной заслонки Volkswagen Passat B3

13. Если этих значений напряжения не наблюдается, то производится настройка: 4 винта на крышке заслонки ослабляются, мультиметр подключается к первому и второму контакту разъёма, крышка при этом поворачивается либо в одну, либо в другую сторону. Напряжение, фиксируемое мультиметром, при этом меняется. Как только будет найдено положение крышки с оптимальным напряжением, болты затягиваются. На этом регулировка завершается.

о работе с системой

Как видно из этой статьи, при ремонте моновпрыска на Volkswagen Passat B3 автомобилисту придётся действовать методом исключения, раз за разом проверяя и отбрасывая возможные причины неравномерной подачи топлива до тех пор, пока не будет установлен настоящий «виновник». Это занимает много времени, но это единственный способ точно выявить причину неполадок. А дальше всё зависит от показаний мультиметра, который обязательно должен быть качественным (пользоваться дешёвыми китайскими приборами при выполнении этой работы категорически не рекомендуется).
