Ретарда на грузовиках что это?

Ретардер. Что такое ретардер и его принцип работы

Retarder с английского переводится как «замедлитель» еще его называют тормозом-замедлителем. И действительно, главным предназначением ретардера является замедление транспортного средства без применения основной тормозной системы.

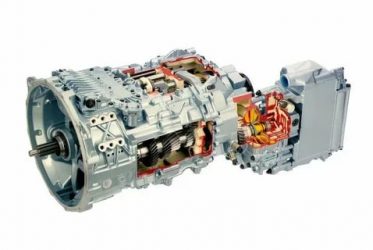

Гидравлический интардер ZF фото

Что такое ретардер (интардер)

Ретардер — это тормоз замедлитель грузовых (и не только) автомобилей, который путем воздействия электромагнитных или гидравлических сил позволяет остановить транспортное средство без применения фрикционных тормозов. Так как многие тепловозы весили порядка 40 тонн, их торможение стало основной проблемой для машинистов. Фрикционная тормозная система не могла в полной мере справиться с такой массой быстро перегревалась и выходило из строя. Решением данной проблемы стало изобретение системы под названием ретардер.

Всё чаще на грузовиках применяют ретардер при спуске с горы и при длинных уклонах, где нецелесообразно использовать основную тормозную систему (она не рассчитана на длительное торможение и её основные элементы — диски, накладки, колодки быстро перегреваются и перестают эффективно выполнять свою работу — торможение).

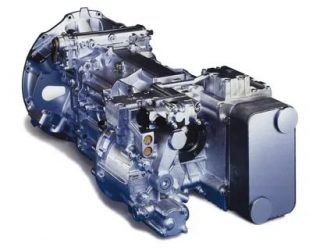

Интардер

Также всё чаще индукционный тормоз ставят на городской транспорт — автобусы, на автомобили коммунального назначения.

В большинстве случаев это связано с некоторыми преимуществами использования ретардера — он позволяет притормаживать более плавно (при этом не теряется эффективность торможения), также одним из значительных преимуществ является экономия — при использование тормоза-замедлителя существенно увеличивается (5-10 раз) срок службы тормозной системы автомобиля (в частности из-за снижения нагрузки на тормозную систему), что с учетом дороговизны технического обслуживания грузовиков и автобусов, является большим плюсом. Ниже мы рассмотрим из чего состоит ретардер и как он работает.

Устройство ретардера (интардера). Конструкция

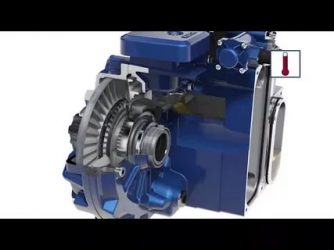

Гидравлический ретардер

Гидравлические ретардеры в большинстве случаев интегрируются в коробку передач (ZF, Voith). Часто это обусловлено необходимостью подвода рабочей жидкости (которая обычно является антифризом из двигателя). Гидравлические интардеры состоят из шестеренки (которая входит в зацепление с шестеренкой выходного вала коробки передач), статора, ротора, насоса, электронного блока, теплообменника. Статор и ротор находятся на одной оси с шестеренкой, которая имеет зацепление с шестерней КП.

Принцип работы

При нажатии водителем на педаль тормоза (или при активации кнопки интардера) насос начинает подавать жидкость в рабочую область, где она попадая на крыльчатку ротора начинает замедлять его вращение и тем самым, создавая тормозной момент, который через шестерню, карданный вал и мост передается на колёса. Ниже вы найдете видео, наглядно описывающие работу гидравлического ретардера.

Электромагнитный ретардер

Электромагнитный ретардер в разрезе. Электромагнитные тормозы-замедлители используются в качестве дополнительной тормозной системы автомобиля и зачастую не обладают сложной конструкцией. Устройство этой системы представляет собой электрический и механический узел интегрированную в общую конструкцию транспортного средства. Индукционные замедлители состоят из нескольких модулей. Основной рабочий модуль, то есть узел обеспечивающий замедление автомобиля состоит из роторов и статора.

Ретардер в разрезе

Роторы представляют собой два диска с небольшими лопастями для отвода тепла. К дискам с двух сторон крепятся два фланца (таких же размеров как на карданных валах), которые передают крутящий момент от коробки к ведущему мосту. Статор состоит из набора катушек расположенных вокруг вала. Управление им осуществляется при помощи нескольких модулей: реле давления, модуль управления замедлителем, ограничитель малой скорости и рукоятка переключения (либо модуль встраиваемый в педальный блок).

Схема и чертеж ретардера. Основные элементы, детали

Чертеж

Из чего состоит ретардер: С — воздушный зазор регулировочных прокладок, E — воздушный зазор, 1 — передний ротор (с крыльчаткой для более эффективного охлаждения при работе), 2 — задний ротор (задней оси), 3 — передний корпус, 4 — задний корпус, 5 — вал, 6 — подшипник, 7 — уплотнительная манжета, 8 — соединительный фланец, 9 — обмотка, 10 — полюс, 11 — концентратор, 12 — стопорные кольца. Схема подключения катушек.

Схема подключения

Куда ставят ретардер. Места установки

Мест установки retarder’a обычно бывает 4. Крупные компании производители коробок переменных передач (например, ZF и Voith) устанавливают интардер сразу после коробки (Позиция 1 на рисунке). Это место обусловлено возможностью местной интеграции замедлителя в коробку передач. Но подобная схема требует усиление крепления КПП, так как общий вес установки увеличивается.

Места установки на автомобиле

Самое распространенное место установки — между карданными валами — здесь нет необходимости согласования крепления с КПП или с ведущим мостом, но появляется необходимость установки более короткого карданного вала (позиция 2 на рисунке). Позиция 3 и 4 на рисунке — установка на ведущем мосту. Позиция 4 чаще всего применяется на среднем (проходном) ведущем мосту. Среди минусов данного вида установки — увеличение не подрессоренной массы. При применении на полноприводном автомобиле, устанавливается перед раздаточной коробкой. Также есть варианты установки тормоза-замедлителя впереди двигателя, но он уже называется по другому — акватардер.

Принцип работы ретардера

Принцип работы ретардера

Элементов управления retarder’ом обычно бывает два: это либо ручное управление, устанавливающаяся в подрулевую колонку (как ручка управления коробкой передач на большинстве старых американских автомобилях), либо при помощи педали тормоза. Ручное управление имеет 6 режимов: сила торможения (4 режима), положение для постоянного торможения и нейтральная позиция. Активация индукционного тормоза (и регулировка тормозных усилий) происходит в зависимости от положении педали тормоза — чем сильнее усилие на педаль, тем сильнее сила торможения.

После нажатия на педаль тормоза (или перемещения подрулевого переключателя), в зависимости от положения педали передается определенное напряжение от аккумуляторных батарей к катушкам, расположенным в статической части retarder’a.

В катушках создаются вихревые токи, которые способствуют образованию сил действующих противоположно вращению роторов и как следствие, приводящих к торможению и остановке транспортного средства. Ретардер состоит из статора и двух роторов, (два диска с крыльчаткой, соединенные с вращающими их карданными валами.

) Они установлены практически вплотную друг к другу (между ними существует небольшой зазор для того чтобы избежать вредного контакта).

Статор выступает в роли индуктора и состоит из последовательно соединенных двух электромагнитов. При помощи данных электромагнитов (когда на них подается ток) создается электромагнитное поле, необходимое для создания вихревых замкнутых электрических токов (токи Фуко). Роторы служат теми самыми элементами, при помощи которых возникает торможение — они разработаны из токопроводящих материалов, таким образом они играют роль якоря. Вихревые токи возникают только при вращении роторов с помощью карданного вала в магнитном поле, созданном статором.

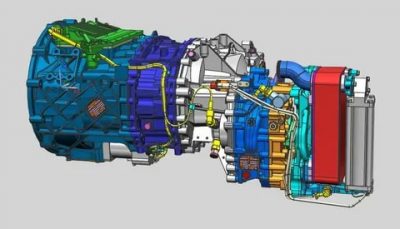

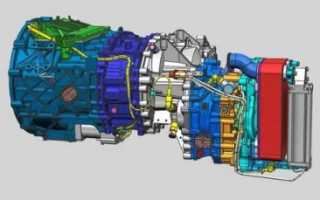

3d модель ретардера

Появление вихревых токов в материале ротора приводит к образованию лапласовых сил, действующих в противоположном вращению ротора направлении. Это и создает тормозной момент на карданном валу и таким образом замедляет транспортное средство без фрикционных сил (сил трения).

Преимущества и недостатки использования электромагнитного retarder’a (плюсы и минусы)

Среди преимуществ использования электромагнитного тормоз-замедлитель можно отметить — повышение комфорта из-за плавности замедления, экономичность при эксплуатации (из-за меньшего износа тормозных накладок), повышение уровня безопасности, повышение экологичности ТС, высокая скорость реагирования, как следствие сокращение тормозного пути. Также у электромагнитного тормоза замедлителя есть ряд недостатков, главный который из них — большой вес — на вопрос сколько весит ретардер можно смело ответить от 100 до 400 килограмм.

Здесь всё зависит от мощности двигателя и полной массы автомобиля, на котором планируется применение данного девайса — чем выше эти показатели, тем больше вес тормоза-замедлителя. Также среди минусов применения можно отметить необходимость термической защиты автомобиля (при торможение ретардер сильно перегревается), нагрузка на электрооборудование (электромагнитный тормоз потребляет много тока).

Хоть индукционный тормоз был изобретен более полувека назад, он до сих пор имеет спрос на рынке грузовой техники. Мы также можем ретардер увидеть в различных компьютерных играх в таких симуляторах, как Euro truck simulator, где он также отлично справляется с торможением в виртуальной реальности.

Опрос: Разобрались ли что такое ретардер? (Кол-во : 339)

Да, конечно, я знал

Вот сейчас прочитал статью и узнал

Не до конца понял все же

Вообще ничего не понял

Чтобы проать, кликните на нужный вариант ответа. Результаты

о ретардере

|Как работает ретардер|

Устройство автомобилей



В качестве вспомогательной тормозной системы автомобиля могут использоваться тормоза-замедлители различной конструкции и принципа действия. Тормоз-замедлитель – устройство, предназначенное для снижения скорости транспортного средства без использования рабочей тормозной системы.

Применение тормозов-замедлителей позволяет предотвратить перегрузку рабочей тормозной системы и ее перегрев из-за длительной интенсивной работы при движении на продолжительном спуске. В такой ситуации водителю приходится постоянно притормаживать, поскольку автомобиль стремится разогнаться под уклон, и его надо удерживать тормозами.

Продолжительная нагрузка на фрикционную тормозную систему приводит к ее перегреву и преждевременному износу. На практике при продолжительных спусках водителям приходится периодически останавливать автомобиль и выжидать, пока остынут тормозные механизмы. А если автомобиль часто эксплуатируется в гористой местности, то затраты на ремонт и обслуживание тормозов резко возрастают.

По этим причинам в качестве вспомогательной тормозной системы используются тормоза-замедлители.

Слово «замедлитель» в переводе на английский язык означает «retarder», поэтому тормоза-замедлители иногда называют ретардерами.
Однако термин «ретардер» чаще применяется к специальным устройствам, которые устанавливаются на ведущие валы двигателя или трансмиссии с целью замедлять движение автомобиля при необходимости. Тормоза-замедлители, использующие тормозные свойства двигателя в компрессорном режиме, чаще называют просто вспомогательным тормозом, или горным тормозом.

В качестве тормозов-замедлителей на автотранспортных средствах обычно используются гидравлические, электрические, компрессорные и аэродинамические тормозные механизмы.
Аэродинамические тормоза-замедлители иногда используются на скоростных и гоночных автомобилях. Они выполняются в виде специальных щитов, закрылков и парашютов, увеличивающих силу сопротивления воздуха, и используются для экстренного торможения автомобилей движущихся с большой скоростью. Использование обычных тормозных систем на таких автомобилях не всегда эффективно и безопасно.

Кроме того, существуют тормоза-замедлители, способные к рекуперации (накоплению) энергии при торможении с дальнейшим возвращением её при разгоне. К таковым, например, можно отнести инерционные замедлители с массивными маховиками. При затормаживании автомобиля энергия его движения посредством специальных устройств передается маховику, который при этом раскручивается. В дальнейшем энергия вращающегося маховика может быть использована для разгона автомобиля без существенных затрат топлива.

Простейшим примером использование тормоза-замедлителя является торможение двигателем – в этом случае прекращают (или уменьшают) подачу топлива в цилиндры, переводя двигатель в компрессорный режим работы. В результате двигатель начинает противодействовать движению, замедляя автомобиль.
Если ретардер объединен с коробкой передач, его обычно называют «интардером», т. е. интегрированным в КПП.

***

Гидравлический тормоз-замедлитель

Гидравлический (гидродинамический) тормоз-замедлитель конструктивно представляет собой гидромуфту, одно из колес которой закреплено неподвижно, а другое установлено на валу трансмиссии (за коробкой передач) и вращается вместе с валом. При включении ретардера его корпус и пространство между лопастями колес заполняется жидкостью.

Центробежная сила, возникающая при вращении ротора, стремится вытеснить жидкость к внешней части корпуса, в то время как крыльчатка статора препятствует этому, изменяя направление потока жидкости таким образом, что она, воздействуя на лопасти ротора, оказывает замедляющее действие и притормаживает его. В выключенном состоянии, когда жидкости в корпусе замедлителя нет, лопасти вращаются свободно и практически не взаимодействуют.

Тормозной момент гидравлического тормоза-замедлителя зависит от скорости вращения рабочего колеса и количества подаваемой жидкости.

Гидравлические тормоза-замедлители имеют большую массу и малоэффективны при небольших скоростях движения автомобиля.

При работе гидравлического тормоза-замедлителя масло может сильно нагреваться, поэтому для его охлаждения используют специальные устройства. Одна из разновидностей гидравлического ретардера, называемая «акватардер», устанавливается в передней части двигателя и в качестве рабочей жидкости использует жидкость из системы охлаждения двигателя. Такой тормоз-замедлитель, принцип работы которого не отличается от любого другого гидродинамического устройства, не нуждается в принудительном охлаждении, что существенно упрощает его конструкцию.

***



Электрический (электродинамический) тормоз-замедлитель обычно располагают за коробкой передач. Он представляет собой массивный стальной диск (ротор), закрепленный на валу трансмиссии и вращающийся с валом относительно неподвижных электромагнитов, образующих статор.

Торможение автомобиля происходит за счет работы, которая затрачивается на преодоление магнитного взаимодействия между вращающимся диском и электромагнитами.
После включения ретардера ток от аккумулятора поступает на электрические обмотки статора, создавая магнитное поле, в котором вращается ротор.

Возникающие вихревые токи создают поля, противоположные тем, что генерирует статор, препятствуя вращению ротора.

Электрические тормоза-замедлители высокоэффективны и обеспечивают плавность торможения автомобиля. Однако они имеют большую массу, дорогие в изготовлении и расходуют дополнительную энергию аккумуляторных батарей.

Как и в гидродинамических ретардерах, в процессе работы электродинамических замедлителей выделяется значительное количество тепла, поэтому их приходится охлаждать воздушным потоком, создаваемый специальной крыльчаткой. Кроме того, электродинамические ретардеры снабжены системой ограничения подачи тока в случае перегрева.

***

Компрессорный тормоз-замедлитель

Компрессорный тормоз-замедлитель представляет собой моторный тормоз, использующий противодавление на выпуске при работе двигателя на компрессорном режиме. Механизм моторного тормоза устанавливают в приемной трубе глушителя. В корпусе механизма на валу закреплены заслонка и приводной рычаг. Для создания противодавления при торможении автомобиля приемная труба глушителя перекрывается заслонкой.

Одновременно с этим прекращается подача топлива в цилиндры двигателя, и двигатель работает как компрессор. В результате тормозной момент двигателя возрастает почти в два раза по сравнению с моментом при обычном торможении двигателем. Компрессорный тормоз-замедлитель прост по конструкции и не требует больших затрат. Однако он малоэффективен при торможении автомобиля, движущегося на высших передачах.

***

Тормоза-замедлители обычно используются в сочетании с основными тормозными системами автомобиля (рабочей, запасной, а иногда и в сочетании со стояночной тормозной системой). Особенно это относится к компрессорным замедлителям, которые не в состоянии поддерживать скорость автотранспортного средства постоянной – при длительном спуске она будет постепенно нарастать. Поэтому водителю периодически приходится притормаживать посредством основной системы торможения.

***

Рабочая тормозная система
