Srs что это в автомобиле?

Правила составления Software requirements specification

Все мы прекрасно знаем о том, как разрабатывается ПО. Подумали 10 минут и сразу пошли кодить. Цикл создания программного обеспечения состоит из многих ключевых моментов. Это такие моменты как планирование, создания архитектуры, создание SRS, создание дизайна и тд и тп.

Что такое SRS ?

SRS — Software Requirement Specification — специальная документация для ПО которая содержит в себе информацию о том, как должна себя вести система, какие функции должна выполнять, какую нагрузку должна выдерживать и тд.

Зачем оно надо ?

Все предельно просто. Вы используете ТЗ (велосипед), я использую SRS (машину). Надеюсь аналогия получилась ясная? ?

Структура SRS

Ниже приведена структура на англ языке в raw виде.

Чуть ниже в статье мы рассмотрим каждый пункт более подробно

• Introduction
  • Purpose
  • Document conventions
  • Intended Audience and Reading Suggestions
  • Project scope
  • References
• Overall Description
  • Product perspective
  • Product features
  • User classes and characteristics
  • Operating environment
  • Design and implementation constraints
  • User documentation
  • Assumptions and dependencies
• System features
  • System feature X (таких блоков может быть несколько)
    • Description and priority
    • Stimulus/Response sequences
    • Functional requirements
• External interface requirements
  • User interfaces
  • Software interfaces
  • Hardware interfaces
  • Communication interfaces
• Non functional requirements
  • Performance requirements
  • Safety requirements
  • Software quality attributes
  • Security requirements
• Other requirements
• Appendix A: Glossary
• Appendix B: Analysis Models
• Appendix C: Issues list

И так со структурой разобрались, теперь перейдем к разделам и тому, что в них надо писать.

Базовые требования ко всем разделам SRS

• Кратко, четко. Описывает все предельно кратко и четко. Насколько это возможно.
• Без двусмысленных описаний. Человек читающий SRS должен понимать именно то, что написано, а не что-то другое. Закон Мерфи: Если Вас могут понять неправильно, Вас поймут неправильно. Избегайте этого
• Простота и «читабельность». Не используйте каких либо слишком заумных оборотов. Красота в простоте ?
• DFD-диаграммы. Спецификация не может быть полной если мы не знаем что на входе в описываемый софт, а что на выходе. Все должно быть четко нарисовано.
• Степень детализации. Это эвристический параметр. Его можно определить так: если я могу свободно изложить информацию о функционале и написанное не вызывает у меня смущения, если требования однозначны и не подлежат никакому двоякому пониманию, если требования в достаточной для меня мере описывают поведение функционала, то проработку SRS можно считать завершенной

Пояснение каждого пункта структуры SRS

Introduction Purpose

В данной секции описываем приложение или продукт, функционал которого будет описываться в SRS.

Introduction Document conventions

Здесь мы описываем все непонятные технические слова или термины которые встречаются в SRS. Заметьте, что описание непонятного слова не может содержать другое непонятное слово. Старайтесь расписать как можно подробнее термин который Вы используете простым и понятным всем языком. Не экономьте на этой секции потому, что чем больше вы распишете непонятных вещей, тем проще будет потом проектировать.

Introduction References

В данной секции мы пишем ссылки на литературу в которой можно найти основания использованных технологий и фактов. Допустим можно вставлять RFC если вы пишете приложение работающее с TCP/IP, вставлять ссылки на документы на которые вы ссылаетесь и тд. Ссылки и их описание должны быть максимально полными, чтобы в случае чего (линк умер просто) можно было нагуглить этот материал.

Overall Description Product features

В данном разделе мы описываем части функционала на высоком уровне. Более детально каждая часть функционала будет описана в своем разделе ниже. Тут желательно разместить DFD-диаграмму которая покажет общее взаимодействие системы.

Overall Description Operating environment

Как понятно из названия раздела тут мы описываем окружение в котором будет работать продукт. ОС, версии компиляторов, базы данных, сервера, софт, железо и другие вещи которые необходимы для работы вашего продукта.

Overall Description Design and implementation constraints

Данный раздел гнусный :). Он ограничивает полет мысли разработчика налагая стандарты разработки. Такими ограничениями могут быть, например, такие вещи:

• Язык программирования, база данных
• Стандарты кодирования
• Стандарты обмена данными
• Ограничения накладываемые Operational Enviroment, допустим совместимость только с ФФ
• Ограничения которые могут быть наложены бизнес-логикой проекта

Overall Description User documentation

Описываем какая документация нужна для пользователей данного продукта. Возможно это книга по HTML если это HTML редактор.

System features System feature X

Называем фичу проекту и даем ей уникальный идентификатор. Например, server.html.editor. Уникальный идентификатор дается для того, чтобы потом где то в тикетах ваших не писать — «а вот та хреновина, которая позволяет редактировать хтмл»

System features System feature X Description and priority

Описываем детально фичу продукта. Для чего она? Что должна делать? Какой у нее приоритет выполнения?.. Из этого раздела читающему срс человеку должно сразу стать понятно зачем этот функционал присутствует в системе.

System features System feature X Stimulus/Response sequences

Триггер запуска фичи. Когда она запускается и как себя ведет при запуске? Например, HTML редактор показывается при нажатии пользователя на ссылку меню Открыть HTML редактор

System features System feature X Functional requirements

Подробное и детальное описание фичи. Описываем все: как работает, как реагирует на ошибки, что должно проверять, как отображать данные, как и куда что сохраняет и тд

External interface requirements

Описание того как система будет взаимодействовать с внешним миров. Если будет конечно. Какие API, как получить те или иные данные и тп. Подразделы служат для детализации требований. Какие софт интерфейсы, «железячные» интерфейсы, комуникационные интерфейсы и прочее.

Non functional requirements

Не функциональные требования. Есть требования которые невозможно описать как какую то фичу, например, требования к безопасности.

Non functional requirements Performance requirements

Требования к производительности. Это не фича, однако налагает определенные ограничения. Допустим база данных проекта должна выдерживать 1000 запросов в секунду и тп. Эти требования приводят к колоссальной работе по оптимизации проекта.

Non functional requirements Software quality attributes

Тут мы описываем требования к качеству кода. Какие тесты использовать? Какие метрики использовать для определения качества кода? Сколько кода должно быть покрыто тестами?

Non functional requirements Security requirements

Требования по безопасности. Если это HTML редактор, через которые можно изменять что-то на сайте, то это может быть нечто вроде: через HTML редактор не должно быть возможности поставить shell на сервер и тп

Appendix A: Glossary

Приложение. Иногда в SRS пытаются вставлять описание протоколов и тд и тп. Этого делать не нужно. Однако иногда нужно таки прояснить какую то концепцию. Для этого существует этот раздел. Вставляем ссылочки на такие пояснения. Такой себе словарик.

Appendix B: Analysis Models

Раздел определяет какие диаграммы нужно использовать при написании SRS. Например, DFD, какие то общие диаграммы взаимодействия и работы

Appendix C: Issues list

Данный раздел используется для очень формальных SRS. Описывает пункты TBD(To Be Done) — что в будущем надо еще сделать, но тут не описано. SRS не является обязательным для использования, однако может помочь в средних и больших проектах. Использование SRS показывает Ваш профессиональный уровень как разработчика.

P.S. прошу сильно не винить — первая статья более или менее среднего масштаба на хабре. Исправления в синтаксисе приветствуются (стараюсь писать грамотно, однако 7-ми классное образование по русскому языку накладывает свой отпечаток.)

• srs
• software requirements specification
• rules

Хабы:

Датчик SRS что это?

Руководство по обслуживанию и ремонту Honda CR-V

Honda CR-V

Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004

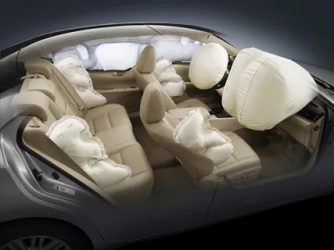

Система подушек безопасности (SRS) работает совместно с ремнями безопасности и защищает водителя и переднего пассажира в случае фронтального удара автомобиля, когда ускорения превышают предельно допустимые.

Система состоит из электронного блока SRS, включающего датчик удара и датчик безопасности (А), поворотный контактор (В), фронтальную подушку безопасности водителя (С) и переднего пассажира (D), боковые подушки безопасности (Е), пиротехнические преднатяжители ремней безопасности (I) и датчики фронтального удара (J).Боковые подушки безопасности (Е) расположены в спинках передних сидений. Они защищаёт верхнюю часть туловища водителя и переднего пассажира при среднем и сильном боковом ударе.

Датчики бокового удара (F) расположенные в порогах передних дверей и в электронном блоке SRS фиксируют боковой удар и мгновенно надувают боковые подушки безопасности со стороны водителя или переднего пассажира. При боковом ударе надувается боковая подушка безопасности только со стороны удара. Если произошёл боковой удар со стороны переднего пассажира, то сработает боковая подушка безопасности со стороны переднего пассажира, даже если его не было в этот момент в автомобиле.

Пиротехнические преднатяжители ремней безопасности работают совместно с подушками безопасности, что повышает эффективность ремней безопасности. Во время фронтального удара пиротехнические преднатяжители мгновенно натягивают ремни безопасности для надёжного удержания водителя и переднего пассажира.

К системе боковых подушек безопасности относится система OPDS, определяющая наличие переднего пассажира на сиденье. Система состоит из датчиков (К и электронного блока OPDS (H), расположенных в спинке сиденья переднего пассажира. Электронный блок OPDS определяет высоту посадки и положение переднего пассажира, затем эта информация поступает в электронный блок SRS.

Если система OPDS определяет, что передний пассажир маленького роста, например ребёнок, или передний пассажир облокачивается на место установки боковой подушки безопасности и мешает её развёртыванию при срабатывании, то электронный блок SRS не выдаст сигнал на срабатывание этой подушки при боковом ударе. Электронный блок SRS также не выдаст сигнала на срабатывание боковой подушки безопасности, если обнаружит, что на переднем сиденье расположен какой-либо предмет.

В случае, когда блокируется срабатывание боковой подушки безопасности, на панели приборов загорается визуальный сигнализатор для информирования водителя. Если предмет убран с сиденья, или пассажир садится прямо, сигнализатор погаснет, предупреждая водителя, что в случае бокового удара боковая подушка безопасности сработает.

Работа системы SRS

Основная схема электронного блока SRS принимает и обрабатывает сигналы датчиков и определяет силу удара. Если сила удара превосходит определённый предел, происходит активизация газогенераторов системы подушек безопасности. Если напряжение аккумуляторной батареи слишком мало или при аварии произошёл обрыв цепи питания, то регулятор напряжения и встроенный источник резервного питания обеспечат работоспособность системы.

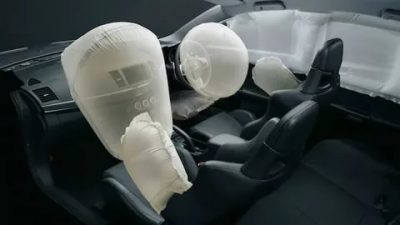

Фронтальные подушки безопасности водителя и переднего пассажира

(1) Должен активизироваться датчик фронтального удара, который посылает сигнал в микропроцессор.(2) Микропроцессор должен обработать сигнал, и в зависимости от тяжести столкновения и от того, находится ли контактор ремня    безопасности ВКЛЮЧЕННЫМ или ВЫКЛЮЧЕННЫМ, посывлает соответствующий сигнал к газогенераторам. (3) Газогенераторы после получения сигнала поджигаются и надувают подушки безопасности.

(1) Датчики бокового удара должны активизироваться и послать электрические сигналы в микропроцессор.(2) Микропроцессор обрабатывает сигналы и посылает их в газогенераторы боковых подушек безопасности. Однако,    микропроцессор блокирует сигналы к боковой подушке безопасности переднего пассажира, если электронный блок SRS определяет, что голова переднего    пассажира находится на уровне надувания боковой подушки.

(3) Газогенератор, получивший сигнал, поджигается и надувает боковую подушку безопасности (если боковые подушки безопасности установлены).

Система самодиагностики

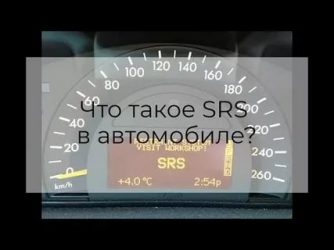

В электронный блок SRS включена цепь самодиагностики. Когда ключ зажигания поворачивается в положение ON (II), если система работает нормально, то примерно на 6 секунд загорается сигнализатор SRS. Если он не загорается, не гаснет через 6 секунд или загорается во время движения, это означает наличие неисправности в системе. Система должна быть проверена и отремонтирована как можно скорее.

Для облегчения технического обслуживания системы электронный блок SRS сохраняет в памяти код неисправности DTC, по которому можно определить неисправный элемент.Электронный блок SRS соединяется с разъемом автомобильной линии для обмена данными (DLC). Коды неисправностей, содержащиеся в памяти блока, можно определить при помощи диагностического прибора Honda PGM Tester.

Для этого его следует подключить к разъёму DLC (16P).

Безопасность SRS

SRS — это дополнительная система, которая обеспечивает пассивную безопасность. SRS — это совокупность конструкционных узлов, защищающих пассажиров от получения травм.

статьи:

Эта устанавливаемая в автосалонах или на автомобильных заводах-изготовителях система — очень полезная начинка авто, которая способна защитить как водителя и пассажиров, так и пешеходов, сокращает количество ДТП.

https://www.youtube.com/watch?v=yxoCjgMr8I8

Некоторые элементы SRS системы устанавливаются опционно, то есть в обязательно порядке, потому что от этого напрямую зависит безопасность. К опционным деталям относится подушка безопасности Airbag SRS. Другие элементы, такие как кондиционер, аудиосистема и т.д. не являются опционными.

Система SRS состоит из комплекта ремней безопасности, преднатяжители ремней, боковые и фронтальные подушки безопасности (Airbags), подголовники регулирующиеся и т.д.

В устройство srs входят следующие компоненты:

1. Ремни безопасности.
2. Натяжители ремней.
3. Аварийный  рубщик цепи аккумулятора.
4. Подушки безопасности (srs airbag).
5. Управляемые подголовники.

В зависимости от марки и модели автомобиля, особенно его ценовой категории и класса, могут быть дополнительно установлены в систему SRS некоторые компоненты. Это, например, дополнительная защита для детских автомобильных кресел. Еще, в некоторых машинах устанавливают устройства, входящие в систему SRS, которые защищают автомобиль от опрокидывания (кабриолеты оснащаются данной функцией).

Есть автомобили, которые имеют в безопасности такую функцию, как защита пешеходов. Также бывают установленные элементы, которые оповещают службу спасения в экстренных случаях.

Принцип работы SRS

Все элементы, входящие в узел устройства SRS системы работают и управляются электроникой. То есть, СРС система — это набор электронных измерительных датчиков, исполнительных деталей и блока управления.

Датчики измеряют, фиксируют и передают информацию о положении исполнительных устройств.

Какие датчики есть в этой системе безопасности:

• датчик удара;
• датчик, который определяет положение передних сидений;
• датчик выключателя замка 3-х точечного ремня безопасности.

Обычно, производитель автомобилей устанавливает по 2 устройства на каждую сторону, которые реагируют на удары.

Датчики имеют связь с подголовниками, которые после передачи сигналов-импульсов датчиками ударов, активизируются.

Все элементы безопасности SRS системы тесно взаимосвязаны. При ударе, датчик передает импульс блоку управления, который надувает подушки безопасности (Airbag SRS) за милисекунды.

Устройства СРС безопасности, которые выполняют команду блока управления

К исполняющим элементам этой системы относятся:

1. Натяжители ремней безопасности.
2. Пирапатроны подушек безопасности.
3. Механизм, управляющий подголовниками.
4. Контрольная лампочка, индикатор, оповещающий, что ремни безопасности в автомобиле не пристегнуты.

Приводятся в движение вышеперечисленные устройства программным обеспечением, которое установил завод-изготовитель.

У многих возникают трудности по настройке брелка автосигнализации, например, после замены батареек не получается выставить время, таймер. Примерно, у всех пультов один и тот же принцип настройки сигнализации Старлайн или других марок.

Если случился фронтальный удар

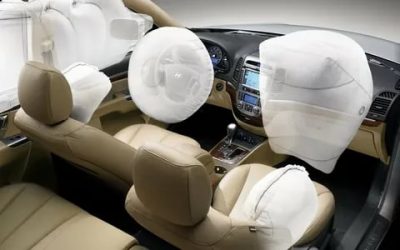

Если произошел, не дай БОГ, фронтальный удар, то есть спереди, то приводятся, в зависимости от силы столкновения, в движение некоторые устройства безопасности SRS. Могут сработать только натяжители ремней, могут только подушки безопасности, а могут сработать все элементы.

Если удар случился спереди по диагонали, то происходит активизация таких элементов системы:

1. Натяжители ремней безопасности.
2. Airbags SRS (передние).
3. Подушки безопасности в паре с натяжителями.
4. Левая и правая подушка безопасности.

Чтобы степень защиты была максимальной, разработчики задали режим, при котором, если машина перешла отметку 60 км/час, то активизируются все устройства безопасности SRS системы.

Если случился боковой удар

При ударе сбоку в автомобиле срабатываются или натяжители ремней, или боковые подушки безопасности.  Боковые подушки устанавливаются не во все новые марки и модели автомобилей, в основном, только в машинах среднего и премиум класса.

Авто базовой комплектации снабжаются лишь натяжителями ремней, срабатывающими при ударе. Они фиксируют человека.

При столкновении, если сила удара большая, аккумулятор размыкается, что препятствует появлению искры и воспламенению.

Активные подголовники — что это

Активными подголовниками считаются такие подголовники, которые могут изменять угол наклона автоматически. Они взаимодействуют с блоком управления SRS системы и включаются, когда блок управления получит от датчиков удара импульс, поэтому степень безопасности этой системы высокая.

Srs что это такое в машине

› Разное

статьи Загрузка…

На данный момент практически каждый при покупке нового авто может заказать у дилера опционную установку какой-либо системы. Это стало вполне обыденным делом. Но есть такие опции, которые уже входят в комплектацию, и за них не нужно доплачивать.

Характеристика

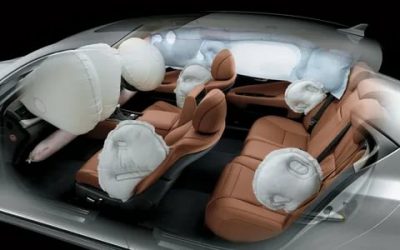

SRS — что это? Данная система представляет собой комплекс элементов, устанавливаемых в автомобиле, которые позволяют уменьшить последствия дорожно-транспортных происшествий для водителя и пассажиров. По своей классификации SRS Airbag относится к конструктивным элементам безопасности. Это значит, что все ее компоненты устанавливаются не опционно (как это может быть в случае с кондиционером), а в обязательном порядке. И неважно, топовая это комплектация или «база», все равно обе машины будут содержать одинаковый набор устройств пассивной безопасности.

Таким образом, SRS представляет собой совокупность конструктивных элементов, которые применяются для защиты пассажиров и водителя от травмирования при ДТП.

Составляющие системы

SRS-система может включать в себя следующие составляющие:

1. Ремень безопасности (обычно бывает трехточечным и устанавливается на каждое пассажирское и водительское сидение).
2. Натяжители ремней.
3. Аварийный размыкатель АКБ.
4. Подушки безопасности (в 90-х годах считались незримой роскошью для автолюбителей).
5. Активные подголовники.

В зависимости от марки и модели машины, SRS может включать в себя ряд других устройств. К примеру, это может быть система защиты при опрокидывании (как на кабриолетах), дополнительные крепления для детских кресел и т. д.

В последнее время многие автомобили стали укомплектовываться элементами защиты пешеходов. На некоторых моделях встречается даже система экстренного вызова.

Управление пассивной безопасностью SRS

Что это за система, мы уже выяснили, теперь давайте рассмотрим, каким образом она управляется. Но здесь не все так однозначно. Все элементы, перечисленные выше, имеют электронное управление, которое обеспечивает эффективное взаимодействие различных компонентов SRS. Что это значит? Конструктивно данная система представляет собой набор различных измерительных датчиков, блока управления и исполнительных устройств.

Первые выполняют функцию фиксирования параметров, при которых возникает аварийная обстановка, и преобразуют их в короткие электросигналы. Это могут быть датчики удара, положения сидения переднего ряда кресел и выключатели замка 3-точечного ремня безопасности. Как правило, на каждую из сторон автопроизводитель устанавливает по 2 таких устройства, реагирующие на удары.

Также эти датчики тесно связаны с активными подголовниками, которые при подаче сигнала переходят в активный режим.

Таким образом, каждый из компонентов системы пассивной безопасности тесно взаимодействует с определенными датчиками и за счет специальных импульсов за считанные миллисекунды позволяет надуть Airbag и другие его составляющие через блок SRS.

Исполняющие устройства

Среди исполняющих устройств в автомобиле следует отметить следующие:

• Натяжители ремней.
• Пиропатроны подушек.
• Механизм привода подголовников.

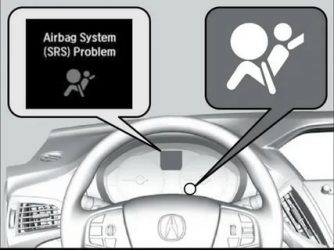

• Контрольная лампа на панели приборов автомобиля, которая сигнализирует о непристегнутых ремнях.

Активизация каждого из этих составляющих происходит в соответствии с заложенным производителем программным обеспечением.

Какие устройства могут сработать при фронтальном ударе?

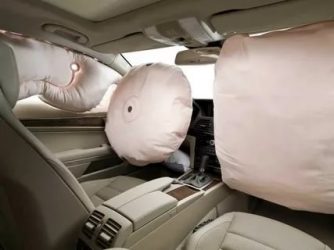

При лобовом столкновении SRS может активизировать сразу несколько элементов безопасности, в зависимости от его силы. Это могут быть как натяжители, так и подушки (возможно, и все вместе).

При фронтально-диагональном столкновении в зависимости от угла и масштабов силы удара в системе активизируются:

1. Натяжители ремней.
2. Передние подушки безопасности.
3. Подушки вместе с натяжителями.
4. Левый или правый Airbag.

В некоторых случаях (обычно при скорости более 60 километров в час) система может активизировать все вышеперечисленные элементы, тем самым обеспечив максимальную безопасность и минимальный риск травмирования пассажирам на обоих рядах сидений, а также самому водителю.

Какие устройства могут сработать при боковом ударе?

В данном случае, в зависимости от укомплектованности автомобиля, могут сработать либо натяжители ремней, либо боковые подушки. Последние обычно устанавливаются на авто среднего и более престижного классов. Бюджетные же машины оборудуются лишь натяжителями, которые и срабатывают при ударе, фиксируя тело человека в сидении.

Также в зависимости от силы удара в машине срабатывает размыкатель аккумуляторной батареи. Таким образом при столкновении риск короткого замыкания или образования искры снижается вовсе. Это позволяет снизить возможность несанкционированного воспламенения транспортного средства в результате пробоины в бензобаке или прочих деформациях кузовных элементов.

Что представляют собой активные подголовники?

Данные элементы стали укомплектовываться на автомобили гораздо позже классических натяжителей ремней безопасности. Обычно активные подголовники устанавливаются на спинки кресел переднего и заднего рядов в салоне. Благодаря наличию таких элементов риск перелома в области шейного отдела при заднем ударе снижается до минимума (а ведь именно эта область одна из самых уязвимых к переломам).

Таким образом, активные подголовники значительно повышают шансы на жизнь даже при, казалось бы, смертельных ударах. Первые экземпляры таких устройств стали устанавливать на немецкие «Мерседесы». По своей конструкции данные подголовники разделяются на две группы и могут быть как активными, так и неподвижными. В первом случае подголовник имеет возможность регулировки по высоте и углу наклона. Неподвижно же аналоги жестко встроены в спинки сидений.

Однако даже такие подголовники отлично справляются со своей главной функцией – снижением травмоопасности при различных видах столкновений.

Итак, мы выяснили, что собой представляет система SRS в автомобиле и каким образом она действует при различных столкновениях.

SRS: что это такое в машине?

О том, что такое SRS в машине хорошо известно опытным водителям, которые владеют современными авто. Впрочем, рано или поздно об этом приходится узнать и начинающим автомобилистам, поскольку достаточно часто случается так, что на приборных панелях их «железных коней» загорается индикатор, свидетельствующий о неисправности этой системы. Почему так происходит и как следует поступать, будет описано ниже, однако для начала имеет смысл рассмотреть в общих чертах конструкцию системы SRS, а также понять, как именно она функционирует.

Система SRS в автомобиле

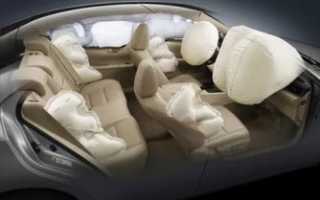

Аббревиатура SRS расшифровывается как Supplementary Restraint System, и ею обозначается система активной безопасности автомобиля. Именно она отвечает за то, в каком состоянии находятся все элементы, которые должны обеспечивать защиту водителя и пассажиров транспортного средства в случае возникновения различных экстренных ситуаций.

В состав системы SRS входят такие компоненты, как:

• Подушки безопасности (фронтальные и боковые);
• Сенсорные датчики, отслеживающие в режиме реального времени положение людей в салоне автомобиля;
• Датчики ускорения и удара;
• Устройства преднатяжения ремней безопасности;
• Управляющие модули;
• Главный модуль системы SRS;
• Активные подголовники.

Кроме того, элементами конструкции системы SRS являются также соединительные кабели, автономные источники питания и коннекторы.

Фронтальные подушки безопасности располагаются непосредственно перед водителем (в рулевом колесе) и передним пассажиром (в торпедо), а боковые располагаются по бокам, в спинках сидений и боковых элементах кузова. В их конструкции имеются специальные пиропатроны, наполненные сухим газом и срабатывающие от электрических импульсов.

Сенсорные датчики (датчик давления и датчик положения спинки) располагаются в сидениях, а датчик ускорения (его нередко еще называют датчиком перегрузок) — в передней части автомобиля, непосредственно за радиаторной решеткой. Он устроен по принципу маятника, и в том случае, если его положение в результате столкновения резко меняется, он замыкает электрическую цепь, генерирую, таким образом, управляющий сигнал, передающийся в главный модуль SRS.

Он в большинстве случаев располагается в туннельном канале (а точнее — в передней его части), а его важнейшей функцией является управление таким элементами системы SRS, как модули подушек безопасности и преднатяжители ремней безопасности. Последние точно так же, как и сенсорные датчики, располагаются в передних сидениях, снабжены пиропатронами поршнями: при срабатывании именно они приводятся в движение и очень быстро натягивают ремень. Само собой разумеется, что активные подголовники также располагаются на сидениях, будучи смонтированы в верхних частях спинок.

Как работает SRS

Следует заметить, что система SRS отличается очень высокой скоростью срабатывания, и именно это позволяет ей сохранить здоровье, а порой и жизнь водителя и пассажиров транспортного средства в случае серьезных аварий. Когда автомобиль, движущийся со скоростью более 50 км/ч, сталкивается с каким-либо препятствием, срабатывает инерционный датчик. Он замыкает электрическую цепь, в результате чего управляющий сигнал поступает в главный модуль SRS. Через него он транслируется в модули подушек безопасности, в результате чего они срабатывают в течение 300 миллисекунд.

Одновременно с этим сигнал через главный модуль системы SRS поступает и на преднатяжители ремней, а также к активным подголовникам. В результате этого ремни безопасности моментально натягиваются сильнее, чтобы человек не двигался вперед по инерции, а оставался на месте. Что касается активных подголовников, то в целях предотвращения так называемых хлыстовых травм шеи они перемещаются вперед.

Следует заметить, что главный модуль SRS, получив сигнал срабатывания от датчика ускорения, отправляет его и на центральный замок автомобиля. Это делается для разблокировки дверей и обеспечения свободного доступа в машину спасателей.

Система SRS автомобиля настраивается таким образом, чтобы ее срабатывание происходило только в действительно экстренных ситуациях. Она не срабатывает, к примеру, при столкновении с кустами или снежными сугробами. Если же она регистрирует удар сзади, то сигнал на срабатывание направляется только на активные подголовники, а если удар следует сбоку, то срабатывают только боковые подушки безопасности (в тех случаях, разумеется, если они установлены на данном автомобиле).

Устройство и принцип работы системы пассивной безопасности SRS

Автомобиль – это не только привычное средство передвижения, но и источник опасности. Постоянно увеличивающееся число транспортных средств на дорогах России и мира, растущие скорости движения неизбежно приводят к росту числа ДТП. Поэтому задача конструкторов заключается в том, чтобы разработать не только комфортный, но и безопасный автомобиль. Решить эту задачу помогает система пассивной безопасности.

Что включает в себя система пассивной безопасности

Система пассивной безопасности автомобиля включает в себя все устройства и механизмы, предназначенные для защиты водителя и пассажиров от получения тяжелых травм в момент аварии.

Система пассивной безопасности от получения тяжелых травм при столкновении

К основным компонентам системы относятся:

• ремни безопасности с натяжителями и ограничителями;
• подушки безопасности;
• безопасная конструкция кузова;
• детские удерживающие устройства;
• аварийный размыкатель аккумуляторной батареи;
• активные подголовники;
• система экстренного вызова;
• другие менее распространенные устройства (например, система защиты при опрокидывании на кабриолете).

В современных автомобилях все элементы SRS взаимосвязаны между собой и имеют общее электронное управление, обеспечивающее эффективность работы большинства компонентов.

Однако, основными элементами защиты в момент аварии в автомобиле остаются ремни и подушки безопасности. Они являются частью системы SRS (Supplemental Restraint System), которая также включает в себя еще множество механизмов и устройств.

Эволюция устройств пассивной безопасности

Самым первым устройством, созданным для обеспечения пассивной безопасности человека в автомобиле, стал ремень безопасности, впервые запатентованный еще в 1903 году. Однако массово устанавливать ремни в автомобили начали только во второй половине ХХ века – в 1957 году. В то время устройства устанавливались на передние сиденья и фиксировали водителя и пассажира в области таза (двухточечный).

Трехточечный ремень безопасности был запатентован в 1958 году. Спустя еще один год устройство начали устанавливать на серийных автомобилях.

В 1980 году конструкция ремней была значительно усовершенствована с помощью установки натяжителя, обеспечивающего наиболее плотное прилегание ленты в момент столкновения.

Подушки безопасности (airbags) появились в автомобилях значительно позже. Несмотря на то, что первый патент на подобное устройство был выдан в 1953 году, оснащать подушками серийные автомобили начали лишь в 1980 году в США. Сначала airbags устанавливались только для водителя, а позже – и для переднего пассажира. В 1994 году в транспортных средствах впервые появились подушки для защиты при боковом ударе.

Сегодня ремни и подушки безопасности обеспечивают основную защиту людей, находящихся в автомобиле. Однако следует помнить, что они эффективны только при условии пристегнутого ремня. В противном случае сработавшие подушки могут нанести дополнительные травмы.

Типы ударов

Согласно данным статистики, более половины (51,1%) серьезных аварий с пострадавшими сопровождаются фронтальным ударом в переднюю часть автомобиля. На втором месте по частоте – боковые удары (32%). Наконец, небольшое число аварий происходит в результате удара в заднюю часть автомобиля (14,1%) или опрокидывания (2,8%).

В зависимости от направления удара, система SRS определяет, какие именно устройства должны быть задействованы.

• При фронтальном ударе срабатывают натяжители ремня безопасности, а также фронтальные подушки безопасности водителя и пассажира (если удар не сильный, система SRS может не задействовать airbag).
• При фронтально-диагональном ударе могут быть задействованы только натяжители ремня. Если удар более сильный, потребуется задействовать передние и/или головные и боковые подушки безопасности.
• При боковом ударе могут сработать головные и боковые подушки безопасности, а также натяжители ремня с той стороны, на которую пришелся удар.
• Если удар произошел в заднюю часть автомобиля, то может сработать натяжитель ремня безопасности и размыкатель АКБ.

Логика срабатывания элементов пассивной безопасности автомобиля зависит от конкретных обстоятельств аварии (силы и направления удара, скорости в момент столкновения и т.д.), а также от марки и модели автомобиля.

Временная диаграмма столкновения

Столкновение автомобилей происходит в одно мгновение. Например, машина, ехавшая со скоростью 56 км/ч и столкнувшаяся с неподвижным препятствием, полностью останавливается в течение 150 миллисекунд. Для сравнения, за это же время человек может успеть моргнуть глазами. Не удивительно, что ни водитель, ни пассажиры не успеют принять каких-либо действий для обеспечения собственной безопасности в момент удара. Это должна сделать за них система SRS. Она активирует натяжитель ремня безопасности и систему подушек.

Временная диаграмма столкновения при фронтальном и боковом ударах

При ударе сбоку, боковые подушки безопасности открываются еще быстрее – не более чем за 15 мс. Зона между деформированной поверхностью и телом человека совсем небольшая, поэтому удар водителя или пассажира о кузов автомобиля произойдет за меньший промежуток времени.

Чтобы обезопасить человека от повторного удара (например, при опрокидывании автомобиля или съезде в кювет), боковые подушки остаются наполненными в течение более длительного промежутка времени.

Датчики удара

Работоспособность всей системы обеспечивается благодаря датчикам удара. Эти устройства определяют, что произошло столкновение, и посылают соответствующий сигнал в блок управления, который, в свою очередь, активирует подушки безопасности.

Изначально в автомобилях устанавливались только датчики фронтального удара. Однако по мере того, как транспортные средства стали комплектовать дополнительными подушками, количество датчиков также было увеличено.

Расположение основных элементов SRS в автомобиле

задача датчиков – определить направление и силу удара. Благодаря данным устройствам при ДТП сработают только нужные подушки безопасности, а не все, что имеются в автомобиле.

Традиционными являются датчики электромеханического типа. Их конструкция проста, но надежна. Главные элементы – шарик и металлическая пружина. Благодаря инерции, возникающей при ударе, шарик распрямляет пружину, замыкая контакты, после чего датчик удара посылает импульс на блок управления.

Повышенная жесткость пружины не позволяет механизму срабатывать при резком торможении или несильном ударе о препятствие. Если автомобиль движется на небольшой скорости (до 20 км/ч), то силы инерции также не хватит для того, чтобы воздействовать на пружину.

Вместо электромеханических датчиков во многих современных автомобилях устанавливаются электронные устройства – датчики ускорения.

В упрощенном представлении датчик ускорения устроен как конденсатор. Некоторые из его пластин жестко закреплены, а другие являются подвижными и работают как сейсмическая масса. При столкновении данная масса перемещается, изменяя емкость конденсатора. Информацию об этом расшифровывает система обработки данных, посылая полученные данные в блок управления подушками безопасности.

Датчики ускорения можно разделить на два основных вида: емкостный и пьезоэлектрический. Каждый из них состоит из чувствительного элемента и электронной системы обработки данных, находящихся в одном корпусе.

Принцип работы датчика удара

Основу системы пассивной безопасности автомобиля составляют устройства, успешно демонстрирующие свою эффективность на протяжении многих лет. Благодаря постоянной работе инженеров и конструкторов, совершенствующих системы безопасности, автомобилистам и пассажирам удается избежать тяжелых травм в момент аварии.

(1 5,00 из 5)
Загрузка…

Безопасность SRS

SRS — это дополнительная система, которая обеспечивает пассивную безопасность. SRS — это совокупность конструкционных узлов, защищающих пассажиров от получения травм.

статьи:

Эта устанавливаемая в автосалонах или на автомобильных заводах-изготовителях система — очень полезная начинка авто, которая способна защитить как водителя и пассажиров, так и пешеходов, сокращает количество ДТП.

https://www.youtube.com/watch?v=yxoCjgMr8I8

Некоторые элементы SRS системы устанавливаются опционно, то есть в обязательно порядке, потому что от этого напрямую зависит безопасность. К опционным деталям относится подушка безопасности Airbag SRS. Другие элементы, такие как кондиционер, аудиосистема и т.д. не являются опционными.

Система SRS состоит из комплекта ремней безопасности, преднатяжители ремней, боковые и фронтальные подушки безопасности (Airbags), подголовники регулирующиеся и т.д.

Виды подголовников:

Неподвижные никак не связаны с системой безопасности автомобиля. Они встроены в сидения, но также защищают от перелома и травм шеи.

Активные помогают избежать перелом шейных позвонков, когда в автомобиль въехали сзади.

Первые автомобили с активными подголовниками были «Мерседес-Бенц».

Система SRS автомобиля

Системы безопасности, которыми оснащаются современные автомобили, делятся на две основные категории – активные и пассивные. А начиналось все с установки ремней безопасности, которые и сейчас являются одним из основных средств безопасности. Относятся ремни к системам пассивной безопасности. Вторыми по значимости пассивными средствами являются подушки безопасности.

Они являются частью системы SRS (Supplemental Restraint System – дополнительная система удерживания), которая включает в себя еще целый ряд устройств и механизмов.

Изначально подушки позиционировались как альтернатива ремням, которые раннее не особо были удобными в использовании. Но практика показала, что только комплексное использование этих двух средств обеспечивает максимальную травмобезопасность.

Ремни сейчас значительно удобнее в применении, они обеспечивают хорошую фиксацию туловища, но и от подушек не отказались. И если ранее их устанавливали только на премиальные авто, то сейчас они имеются и на машинах бюджетного сегмента. Да и количество подушек только возрастает.

Основные составные элементы

Система подушек безопасности включает в себя три основных компонента:

1. Датчики удара
2. Блок управления
3. Газогенераторы

Более современные системы включают в себя дополнительные датчики и механизмы, вносящие определенные коррективы в работу устройства безопасности.

Блок управления

Блок управления принимает информацию от датчиков удара и уже на основе их посылает сигналы на требуемые подушки. По сути, он является распределителем, направляющим сигнал от датчика на конкретную подушку. Но поскольку современная система нередко включает в себя дополнительные средства, то этот блок обрабатывает информацию и с них, а также отдает команды на срабатывание определенных механизмов.

Управляющий блок участвует и в диагностике системы. После запуска двигателя он отправляет контрольные сигналы на исполнительные механизмы, определяя целостность электрической цепи и состояние рабочих элементов. К примеру, если произошел обрыв цепи, или подушки ранее уже сработали, то блок определит это, и на приборной панели загорится контрольная лампа, указывающая, что возникла проблема в системе безопасности.

Отметим, что «обойти» режим диагностики несложно, чем нередко пользуются автолюбители, в машинах которых подушки неисправны или сработали.

Газогенератор

Основным составным элементом этой системы является исполнительный механизм – газогенератор. В его задачу входит генерация большого количества газа в короткие сроки, которым затем заполняется сама подушка.

Газогенератор включает в себя несколько составных элементов – пиропатрон, заряд вещества, которое выделяет газ и непосредственно самой подушки.

Газогенератор в рулевом колесе

Пиропатрон предназначен для поджигания заряда. Делать это он может двумя способами – плавлением провода, помещенного в камеру сгорания, или за счет капсюля, создающего фронт пламени в камере с зарядом. Все просто – электрический сигнал от блока управления подается на пиропатрон, что приводит к плавлению проводки или зажиганию капсюля.

Камера сгорания газогенератора заполнена веществом, которое способно в кратчайшие сроки полностью сгореть, выделив при этом большой объем газа, безопасного для человека. В качестве такого вещества обычно используется азид натрия (который, кстати, является ядовитым). Но в процессе сгорания он распадается на неопасные вещества – азот (45% от общего объема), воду, углекислый газ, твердые частицы.

Стоит отметить, что азид натрия полностью сгорает очень быстро (30-50 миллисекунд в зависимости от количества вещества), при этом горение – контролируемое, а не взрывное.

Получаемый газ по специальным каналам выходит из газогенератора и попадает в тканевый мешок. Перед этим он проходит фильтрацию через специальный металлический фильтр, который удаляет твердые частицы, а также охлаждает газ.

Гибридный газогенератор с наличием заряда и газа

Другой разновидностью является гибридный газогенератор основным веществом в котором выступает газ под давлением (аргон — 98%, гелий — 2%). В нем также есть пиропатрон и небольшое количество выталкивающего заряда. При его срабатывании происходит открытие канала подачи газа в подушку. Гибридные газогенераторы отличаются по конструкции открытия канала, за счет сдвигаемого зарядом поршня в момент срабатывания или разрушения шайбы (мембраны). Бываю и другие более редкие конструкции.

Гибридный газогенератор с газом под давлением

Мешок обычно изготавливается из нейлона. Для легкости развертывания при накачивании, поверхность ткани покрывается тальком, крахмалом. В подушке обязательно имеется перфорация. Отверстия, проделанные в мешке предназначены для сдувания после срабатывания, причем также быстрого (1-2 секунды). Это исключает удушье и зажатие пассажиров в авто.

Срабатывание подушки безопасности

Нередко на современных авто устройство подушки безопасности включает в себя двухкамерный газогенератор, в котором два пиропатрона и две камеры сгорания. Особенность такого генератора заключается в последовательном задействовании пиропатронов.

При ударе сначала воспламеняется заряд, находящийся в основной камере. При этом заполнение подушки происходит на 80%. То есть мешок получается мягче, чем при полном заполнении, что снижает травмирование при контакте человека с подушкой. Через определенный промежуток времени срабатывает пиропатрон вспомогательной камеры, и подушка дозаполняется газом, но уже после того, как она приняла удар тела.

Дополнительные средства

Устройство системы SRS дополнительно может в себя включать датчик определения наличия пассажира, механизм аварийного опускания стекол дверей. Блок управления также может заведовать работой преднатяжителей ремней (с пиропатронами).

Датчик определения наличия пассажира нужен, чтобы блок управления не задействовал фронтальную пассажирскую подушку, если на боковом сиденье никого нет. Ранее отключение этой подушки выполнялось вручную, что было не совсем удобно. Установка датчика решила проблему с забытой включенной или отключенной пассажирской подушкой.

Устройство кресла пассажира

Механизм аварийного опускания стекол предназначен для устранения пневмоудара. При закрытых окнах разворачивание подушек приводит к стремительному уменьшению объема салона (его заполняют мешки). В результате давление воздуха в салоне резко возрастает и образуется пневмоудар, причем достаточно мощный и пассажиры запросто могут получить повреждение ушных перепонок. Механизм же аварийного опускания боковых стекол исключает возрастание давления и появление пневмоудара.

Ремни безопасности многих авто сейчас комплектуются преднатяжителями, которые обеспечивают кратковременное натяжение ремня при ДТП, обеспечивая фиксацию тела и устраняя его инерционное перемещение. Причем преднатяжители комплектуются пиропатронами, срабатывание которых осуществляется от импульса, подаваемого с блока управления подушек безопасности.

Принцип работы

Зная конструкцию и функционирование всех составных элементов, нетрудно понять принцип работы подушки безопасности: при столкновении датчики улавливают удар, и подают сигнал на блок управления. Тот в свою очередь перенаправляет импульс на нужный газогенератор. Одновременно с этим блок определяет наличие пассажира и принимает решение, задействовать ли и пассажирскую подушку, а также задействует пиропатроны преднатяжителей (если есть) и включает механизм опускания стекол (если имеется).

Сигнал, поступивший от блока на газогенератор приводит к срабатыванию пиропатрона и заряд химического средства загорается. Выделяемый газ поступает в мешок, тот разворачивается и следом сразу же спускается благодаря перфорации.

Схема системы SRS Audi A3

Отметим, что основным недостатком подушек является их одноразовость. То есть, они работают только раз, после чего их нужно менять. А замена – очень дорогостоящая, поэтому автовладельцы авто, на которых они сработали, и пользуются «обманкой», чтобы система нормально диагностировалась при запуске двигателя и не надоедала постоянно горящей сигнальной лампой.

Виды

На современных авто используется разные виды подушек безопасности. Основными из них являются:

• Фронтальные водительская и пассажирская (устанавливаются в руль и переднюю панель);
• Боковые (монтируются в спинки передних сидений);
• Головные, они же шторки (размещаются в боковых стойках или крыше).

Эти виды подушек безопасности устанавливаются на множество моделей, включая бюджетные варианты. Фронтальные предназначены для снижения травмирования при фронтальных ударах, два других вида – при боковых. Причем боковые защищают торс, а шторки – голову. Примечательно, что фронтальные и боковые подушки обычно предназначены только для обеспечения травмобезопасности водителя и переднего пассажира. А вот шторки могут устанавливаться и в задней части салона, чтобы снизить травмирование пассажиров на заднем сиденье.

Есть и другие виды подушек безопасности, но встречаются они гораздо реже. К ним относятся коленные и центральные. Первые располагаются под передней панелью и обеспечивают защиту ног. Центральная подушка выскакивает между передними сиденьями и направлена она на исключение получения травм при столкновении водителя и пассажира.

Подушки безопасности оказались действительно эффективными, поэтому сейчас активно разрабатываются системы, которые направлены на снижение травмирования пешеходов при столкновении с авто. Для этого в передок авто (в бампер и перед лобовым стеклом) устанавливаются подушки, смягчающие силу удара пешехода о конструктивные элементы авто.

Как работает блок управления подушками безопасности, его роль в SRS

Практически каждый владелец автомобиля при его покупке задумывается о сбережении жизней. Поэтому если есть средства, предпочтение отдается транспорту, оборудованному подушками безопасности. Но для того, чтобы правильно подойти к вопросу выбора оборудования, необходимо знать о его устройстве и принципе действия, а также связанных с этим опасностей. Рассмотрим все по порядку.

Блок управления подушками безопасности

Система безопасности

Система безопасности автомобиля включает в себя два направления: активное и пассивное. К пассивному относятся разработка дизайна и технические решения в оформлении конструкции автомобиля, которые сводят к минимуму последствия автомобильной катастрофы для человека. Это и элементы кузова, которые поглощают часть энергии при столкновении, и смягчающие, без острых углов фрагменты интерьера, и ремни безопасности.

Помимо этого предусмотрена система подушек безопасности, известная как SRS. Ее назначение заключается в том, чтобы фиксировать положение пассажиров и водителя при столкновении, предотвращая их инерционное движение в салоне. Система включает в себя основные компоненты, такие как: механизмы управления самих подушек, датчики, ремни безопасности и блок управления. Стоит отметить, что ремни являются неотъемлемой часть безопасности пассажиров и системы SRS.

Что касается расположения подушек безопасности, то здесь стоит отметить следующие части кузова автомобиля:

1. Панель приборов и ступица руля — это фронтальные подушки, предназначенные обеспечить безопасность водителя и пассажира на переднем сидении. Водительская подушка, как правило, имеет объем ок. 50 л, а пассажирская — ок. 80-90 л, поскольку расстояние от панели до человека больше, чем у водителя до руля. Защита приходится на грудь, плечи и голову.
2. Над проемами дверей, а также в боковой части спинок сидений — это боковые подушки. Они обеспечивают дополнительную безопасность, защищая область таза.
3. Нижняя часть панели приборов и пол — нижние, напольные подушки безопасности. Их задача обезопасить от травм область ног.

Теперь немного о датчиках. Их основная задача заключается в том, чтобы передавать сигналы на блок управления. Они бывают двух типов: механические и электронные. Усовершенствуя систему SRS, разработчики позаботились о том, чтобы в новых поколениях системы использовалось большее количество датчиков и более усовершенствованных моделей.

Задачей блока управления является прием сигналов датчиков, их обработка и, в случае опасности, запуск необходимого участка системы безопасности (преднатяжители ремней, подушки и пр.). Помимо этого, блок управления подушками безопасности проводит диагностику всей системы, сообщая о неисправностях световым сигналом. Ввиду особой важности роли блока в системе, его устанавливают в наиболее защищенном месте: в полу, под панелью или же рядом с коробкой переменных передач.

Подушки безопасности

К сожалению, на сегодняшний день нет нормативных актов, позволяющих установить единые нормы для разработки подушек. Тем не менее разработчики стараются обезопасить жизнь пассажиров, совершенствуя систему. Сама подушка представляет собой оболочку и механизм, подающий наполнение. Шлейф подушки безопасности подключает ее к пиропатрону.

Когда срабатывает система, под сильным воздействием поступающего наполнителя, подушка вскрывает элементы интерьера салона автомобиля в местах ее установки. Система сможет активироваться только при повороте ключа зажигания в положение старт.

В самых распространенных SRS скорость отклика подушек при лобовом столкновении составляет ок. 0,04-0,05 с, сдувается же по истечении 4-9 с. Такая реакция во многом зависит от самой системы, конструкции автомобильного кузова, расположения некоторых его узлов и материала, из которого выполнены деформируемые зоны. Задачей подушки при столкновении является расправиться раньше, чем она коснется тела человека. В противном случае при выстреле произойдет откидывание пассажира. Это может быть не только травмоопасно, но даже смертельно, поскольку раскрытие оболочки осуществляется со скоростью ок. 300 км/ч.

Ремни безопасности

Чаще всего комплектуются предварительными натяжителями. Это позволяет обеспечить удерживание пассажиров на месте, а в подходящий момент (по истечении примерно 0,03 с), слегка отпуская, обеспечить точное попадание в подушку.

Это очень важный момент, поскольку при столкновении автомобиля с неподвижной поверхностью на скорости 50 км/ч происходит надавливание тела на ремень безопасности с силой равной почти трем тоннам. Без ремня же безопасности, при таком столкновении организм человека способен выдержать нагрузку только в 300-400 кг.

Поэтому очевидно, что пассажиры, которые не пристегиваются ремнями безопасности, повышают шанс летального исхода во много раз.

Датчики

Отклик датчиков происходит, как правило, на снижение скорости движения автомобиля при столкновении. В среднем порог отклика составляет 15g5. Такой величины можно достичь только при ударе. Это защищает от ложного срабатывания датчика при заносе автомобиля, или же резком торможении.

Блок управления подушками безопасности

Можно сказать, что это центр обработки всей, поступающей от системы, информации. На него возложена процедура анализа силы и длительности сигнала, подаваемого датчиками. Блоком игнорируются определенные всплески сигналов. Для того чтобы сигнал был принят к действию, необходимо преодолеть порог в 0,003 с. Помимо этого, инженерами были разработаны дополнительные блокираторы импульсов.

Так, если скорость автомобиля менее 20 км/ч, то датчик не сработает. Это позволяет обезопасить пассажиров от последствий ложных сигналов, например, при парковке.

Комплектация в автомобиле

Согласно требованиям, предъявляемым всемирной организацией ЕЭК, на всех местах установки системы безопасности внутри автомобиля должны находиться специальные указатели. Такими обозначениями могут служить надписи SRS или “AirBag”. Их можно увидеть на панели приборов, бардачке, ступице руля, козырьках, защищающих от солнца и спинках кресел. Также, о наличии в автомобиле системы подушек безопасности свидетельствует специальные буквенные обозначения SRS на ремнях безопасности.

Помимо прочего, размещают указатель, предупреждающий о недопустимом размещении развернутого кресла для малыша на переднем пассажирском сидении. Порой разработчики предусматривают и отключение передней подушки, для подобных случаев, при помощи специальной клавиши.

На панели приборов располагается сигнальная лампа, которая при включении зажигания загорается на несколько секунд. Блок управления проводит проверку работоспособности всей системы и, если все в порядке, лампа гаснет.

Симптомы сработавшей системы

При покупке не нового автомобиля может возникнуть вопрос работоспособности системы. Как не попасть впросак и быть уверенным, что в случае аварии система постарается вас защитить?

Одним из признаков, что система SRS сработала, являются разорванные фрагменты интерьера салона. Мембрану подушки могут уложить на место, а фрагменты обивки зашить или заклеить. Однако следы будут заметны.

Другим признаком, выдающим уже используемую систему, является отличие по тону и оттенку, а также степени изношенности материала оформления салона. Это может быть заметно на руле, сидениях и деталях декора, как, например, на передней панели.

Помимо этого сигнальная лампа может не отключаться после старта или же спонтанно включаться во время движения транспорта. А может не включаться вообще, что является признаком принудительного ее отключения.
