Что такое распредвал в автомобиле?

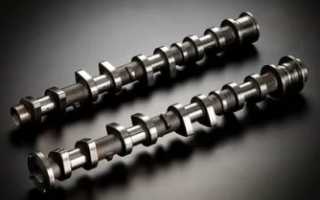

Распредвал: описание,характеристики,устройство,принцип действия

Расположение данного механизма целиком зависит от конструкции ДВС, поскольку в некоторых моделях распредвал размещается внизу, в основании блока цилиндров, а в других – вверху, прямо в головке блока цилиндров. На данный момент оптимальным считается верхнее расположение распредвала, поскольку это существенно упрощает сервисный и ремонтный доступ к нему. Распредвал напрямую связан с коленвалом. Они соединяются между собой цепной или ременной передачей посредством обеспечения связи между шкивом на валу ГРМ и звездочкой на коленвале. Это необходимо потому, что приводится в движение распредвал именно коленвалом.

Устанавливается распределительный вал в подшипники, которые в свою очередь надежно закрепляются в блоке цилиндров. Осевой люфт детали не допускается за счет применения в конструкции фиксаторов. Ось любого распредвала имеет сквозной канал внутри, через который осуществляется смазка механизма. Сзади данное отверстие закрыто заглушкой.

Важными элементами являются кулачки распредвала. По количеству они соответствуют числу клапанов в цилиндрах. Именно эти детали выполняют основную функцию ГРМ – регулирование порядка работы цилиндров.

На каждый клапан приходится отдельный кулачок, открывающий его через нажим на толкатель. Освобождая толкатель, кулачок позволяет распрямиться пружине, возвращающей клапан в закрытое состояние. Устройство распределительного вала предполагает наличие двух кулачков для каждого цилиндра – по числу клапанов.

Следует отметить, что от распределительного вала также осуществляется привод топливного насоса и распределителя масляного насоса.

Принцип действия и устройство распредвала

Распределительный вал соединяется с коленвалом при помощи цепи или ремня, надетого на шкив распредвала и звездочку коленчатого вала. Вращательные движения вала в опорах обеспечивают специальные подшипники скольжения, благодаря этому вал воздействует на клапана, запускающие работу клапанов цилиндров. Этот процесс происходит в соответствии с фазами образования и распределения газов, а также рабочим циклом двигателя.

Установка фаз распределения газов происходит согласно установочным меткам, которые имеются на шестернях или шкиве. Правильная установка обеспечивает соблюдение последовательности наступления рабочих циклов двигателя.

Основной деталью распредвала являются кулачки. При этом количество кулачков, которыми оснащается распредвал, зависит от количества клапанов. Основное назначение кулачков – осуществление регулировки фаз процесса газообразования. В зависимости от типа конструкции ГРМ кулачки могут взаимодействовать с коромыслом или толкателем.

Кулачки устанавливаются между опорными шейками, по два на каждый цилиндр двигателя. Распредвалу во время работы приходится преодолевать сопротивление пружин клапанов, которые служат возвратным механизмом, приводя клапана в исходное (закрытое) положение.

На преодоление этих усилий расходуется полезная мощность двигателя, поэтому конструкторы постоянно думают, как можно уменьшить потери мощности.

Для того чтобы уменьшить трение между толкателем и кулачком, толкатель может оснащаться специальным роликом.

Помимо этого, разработан специальный десмодромный механизм, в котором реализована беспружинная система.

Опоры распределительных валов оснащены крышками, при этом передняя крышка является общей. Она имеет упорные фланцы, которые соединяются с шейками валов.

Распредвал изготавливается одним из двух способов – ковкой из стали или литьем из чугуна.

Поломки распредвала

Существует довольно много причин, по которым в работу двигателя вплетается стук распредвала, что свидетельствует о появлении проблем с ним. Вот только наиболее типичные из них:

Распределительный вал требует должного ухода: замену сальников, подшипников и периодичной дефектовке.

1. износ кулачков, что ведет к появлению стука сразу только при запуске, а потом и все время работы двигателя;
2. износ подшипников;
3. механическая поломка одного из элементов вала;
4. проблемы с регулировкой подачи топлива, из-за чего возникает асинхронность взаимодействия распредвала и клапанов цилиндров;
5. деформация вала, ведущая к осевому биению;
6. некачественное моторное масло, изобилующее примесями;
7. отсутствие моторного масла.

По утверждениям специалистов при возникновении легкого стука распредвала автомобиль может ездить еще не один месяц, но это ведет к усиленному износу цилиндров и других деталей. Поэтому при обнаружении проблемы следует заняться ее устранением. Распредвал – разборный механизм, поэтому ремонт чаще всего осуществляется методом замены его всего или только некоторых элементов, например, подшипников.свобождение камеры от выхлопных газов, имеет смысл начать открывать впускной клапан. Что и происходит при использовании тюнингового распредвала.

ГЛАВНЫЕ ХАРАКТЕРИСТИКИ РАСПРЕДВАЛА

Известно, что среди главных характеристик распредвала конструкторы форсированных двигателей часто используют понятие продолжительности открывания. Дело в том, что именно этот фактор непосредственно влияет на производимую мощность двигателя. Так, чем клапаны дольше открыты, тем мощнее агрегат. Таким образом, получается максимальная скорость двигателя.

Например, когда продолжительность открытия составляет больше стандартного показателя, то двигатель сможет выработать дополнительную максимальную мощность, которая будет получаться от работы агрегата на низких оборотах. Известно, что для гоночных автомобилей максимальная скорость двигателя является приоритетной целью.

Что касается классических машин, то при их разработке силы инженеров направлены на крутящий момент при низких оборотах и приемистость.

Увеличение мощности может также зависеть от увеличения подъема клапана, которое может прибавить максимальную скорость. С одной стороны, дополнительная скорость будет получаться при помощи короткой продолжительности открывания клапанов. С другой стороны, приводы клапанов имеют не такой простой механизм. Например, при высоких скоростях движения клапанов у двигателя не получится выработать дополнительную максимальную скорость.

В соответствующем разделе нашего сайта вы сможете найти статью про основные особенности системы выпуска выхлопных газов. Так, при низкой продолжительности открывания клапана после закрытого положения клапану остается меньше времени, чтобы добраться до исходной позиции. После продолжительность становится еще меньше, что, главным образом, отражается на выработке дополнительной мощности.

Дело в том, что в этот момент требуются клапанные пружины, у которых будет как можно больше усилий, что считается невозможным.

Стоит отметить, что сегодня существует понятие надежного и практичного подъема клапана. В этом случае величина подъема должна быть более 12,7 миллиметров, что обеспечит высокую скорость открывания и закрывания клапанов. Продолжительность такта насчитывает от 2 850 оборотов в минуту.

Однако такие показатели создают нагрузку на механизмы клапана, что в итоге приводит к недолгой службе клапанных пружин, стержней клапанов и кулачков распредвала. Известно, что вал с высокими показателями скорости подъема клапанов работают без сбоя первое время, например, до 20 тысяч километров.

Все же сегодня автопроизводители разрабатывают такие двигательные системы, где распредвал имеет одинаковые показатели продолжительности открывания клапанов и их подъема, что заметно увеличивает их срок службы.

Кроме того, на мощность двигателя влияет такой фактор, как открывание и закрывание клапанов по отношению к положению распредвала. Так, фазы распределения распредвала можно найти в таблице, которая к нему прилагается. Согласно этим данным, можно узнать об угловых положениях распредвала в момент открытия и закрытия клапанов. Все данные обычно берутся в момент поворота коленчатого вала до и после верхней и нижней мертвых точек, указываются в градусах.

Что касается продолжительности открывания клапанов, то она рассчитывает, согласно фазам распределения газа, которые указаны в таблице. Обычно в этом случае нужно суммировать момент открывания, момент закрывания и прибавить 1 800. Все моменты указываются в градусах.

Теперь стоит разобраться с соотношением фаз распределения газа мощности и распредвала. В этом случае представим, что один распредвал будет А, другой – В. Известно, что оба этих вала имеют аналогичные формы впускных и выпускных клапанов, а также схожую продолжительность открывания клапанов, которая составляет 2 700 оборотов.

В данном разделе нашего сайта вы сможете найти статью троит двигатель: причины и методы устранения. Обычно такиераспредвалы называются конструкциями с одним профилем. Все же между этими распредвалами есть некоторые отличия.

Например, у вала А кулачки расположены так, что впускной открывается за 270 до верхней мертвой точки, а закрывается в 630 после нижней мертвой точки.

Что касается выпускного клапана вала А, то он открывается в 710 до нижней мертвой точки и закрывается за 190 после верхней мертвой точки. То есть, фазы газораспределения выглядят следующим образом: 27-63-71 – 19. Что касается вала В, то у него прослеживается другая картина: 23 o67 — 75 -15. Вопрос: Как валы А и В могут повлиять на мощность двигателя? Ответ: вал А создаст дополнительную максимальную мощность.

Все же стоит отметить, что двигатель будет иметь характеристики хуже, кроме того, у него будет прослеживаться более узкая кривая мощности по сравнению с валом В. Сразу стоит отметить, что на такие показатели никак не влияет продолжительность открывания и закрывания клапанов, так как она, как мы отметили выше, одинакова.

На самом деле на такой результат влияют изменения в фазах распределения газа, то есть, в углах, находящихся между центрами кулачков в каждом распределительном вале.

Этот угол представляет собой угловое смещение, которое происходит между впускным и выпускным кулачками. Стоит отметить, что в этом случае данные будут указываться в градусах поворота распределительного вала, а не в градусах поворота коленчатого вала, которые указывались ранее. Так, перекрытие клапанов зависит, главным образом, от угла. Например, в момент уменьшения угла между центрами клапанов впускной и выпускной клапаны будут перекрываться больше. Кроме того, в момент увеличения продолжительности открывания клапанов, их перекрытие тоже повышается.

Что такое распредвал в автомобиле

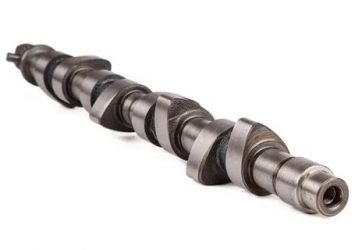

Распределительный вал является ключевым функциональным элементом газораспределительного механизма автомобильного двигателя. Принцип работы распредвала заключается в механическом воздействии на клапаны цилиндров в строго определенные моменты времени, тем самым обеспечивая синхронность работы элементов топливной системы, системы зажигания и кривошипно-шатунного механизма. Поэтому малейшее отклонение в работе распредвала от оптимального может стать причиной изменения характеристик двигателя, таких как отдаваемая мощность, расход топлива и привести к снижению ресурса других элементов.

Зачем нужен распределительный вал

Рабочий цикл автомобильного двигателя включает в себя четыре такта, связанных с движением поршня между верхней и нижней мертвыми точками. Последовательность тактов следующая: впуск — сжатие — рабочий ход — выпуск.

Исходя из обозначения тактов несложно догадаться, что во время впуска должен быть открыт впускной клапан, осуществляя подачу топливно-воздушной смеси в цилиндр.

Такты сжатия и рабочего хода предполагают полную герметичность полости цилиндра для наиболее эффективного преобразования энергии взрыва в поступательное движение поршня. А выпуск сопровождается открытием выпускного клапана для освобождения цилиндра от отработавших газов.

Периоды времени, на протяжении которых впускные и выпускные клапаны цилиндра остаются открытыми, получили название фаз газораспределения, измеряемых в градусах угла поворота коленчатого вала. Следует отметить, что фазы газораспределения, наложенные на рабочий цикл, совершенно не обязаны совпадать с одноименными тактами.

Для обеспечения лучшей наполняемости цилиндра топливной смесью и его освобождения от отработанных газов требуется упреждающее открытие или запаздывающее закрытие клапана.

А при увеличении частоты оборотов двигателя оптимальным будет перекрытие клапанов — то есть одновременное открытие выпускного и впускного клапана для улучшения продувки цилиндра.

Управление фазами газораспределения и является основной задачей распредвала. Благодаря своим конструктивным особенностям и жесткой связи с коленвалом, распредвал позволяет с высокой точностью регулировать положение клапанов во время работы двигателя. А благодаря некоторым конструкторским решениям в небольших пределах изменять фазы газораспределения, реагируя на условия работы.

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема  клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Основные неисправности

Технология производства распредвалов ориентирована на весь срок службы автомобиля, и выход его из строя явление достаточно редкое. Более того симптомы, свидетельствующие о повреждении распредвала, зачастую перекликаются с неисправностями других систем двигателя. А поскольку даже визуальная оценка его состояния требует финансовых затрат, следует предварительно убедится в корректной работе топливной системы и системы зажигания.

Распределительный вал двигателя внутреннего сгорания: назначение, устройство, принцип действия

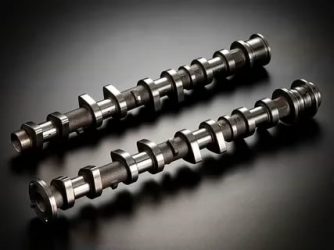

Основной функцией распределительного вала (распредвала) является обеспечение открытия/закрытия впускных и выпускных клапанов, при помощи которых осуществляется подача  ТВС (топливовоздушной смеси) и вывод образовавшихся газов. Распредвал является главной деталью ГРМ (газораспределительного механизма), принимающей участие в сложном процессе газообмена в автомобильном двигателе.

Современный ГРМ может оснащаться одним или двумя распредвалами. В механизме с одним валом сразу обслуживаются все клапаны впуска и выпуска (по 1 клапану впуска и выпуска на цилиндр). В механизме, оснащенном двумя валами, один распредвал запускает клапаны впуска, другой вал – клапаны выпуска (по 2 клапана впуска и выпуска на цилиндр).

Расположение газораспределительного механизма напрямую зависит от типа автомобильного двигателя. Различают ГРМ с верхним клапанным расположением (в цилиндровом блоке) и с нижним клапанным расположением (в головке цилиндрового блока).

Наиболее распространенным вариантом является верхнее расположение, благодаря чему возможно осуществить эффективную настройку и обслуживание распределительного вала.

Системы фаз газораспределения

Как уже было сказано выше, количество распредвалов соответствует типу двигателя.

В рядных двигателях с одной парой клапанов (по одному клапану впуска и выпуска) цилиндр оснащается только одним валом. В рядных двигателях с двумя парами клапанов установлено два вала.

В двигателях оппозитных и V-образных может быть установлен один  вал (в развале), либо два в каждой головке блока цилиндров.

В настоящее время современные двигатели могут быть оснащены различными системами фаз газораспределения:

• VVT-i. В подобной технологии фазы регулируются поворотом распределительного вала по отношению к звездочке на приводе
• Valvetronic. Технология позволяет регулировать высоту подъема клапанов за счет смещения оси вращения коромысла
• VTEC. Данная технология предполагает регулирование фаз распределения газов за счет использования кулачков на регулируемом клапане

Итак, подытожим… распредвал, являясь основным звеном газораспределительного механизма, обеспечивает своевременное и точное открытие клапанов двигателя. Это обеспечивается точной подгонкой формы кулачков, которые надавливая на толкатели, заставляют клапана двигаться.

Что такое распредвал: устройство, принцип работы, неисправности

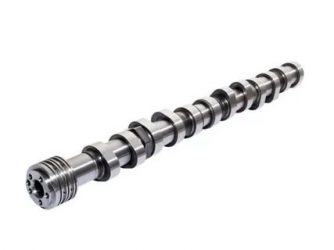

Распредвал – такая же неизменная часть двигателя, как поршень или клапан. И хоть инженеры пытаются видоизменить эту деталь, пока что все их усилия направлены на ее доработку, поскольку ничего более простого и удобного для ДВС еще не придумали.

По своей конструкции распределительный вал – штука достаточно надежная, но только до тех пор, пока двигатель нормально работает и регулярно обслуживается. Лучше знать заранее, от чего зависит продолжительность его жизни и как предупредить неисправности.

Что такое распредвал, для чего он нужен

Распредвал представляет собой длинный цилиндр из прочного металла, на котором расположены кулачковые рычажки. Поворотом вокруг своей оси распредвал закрывает и открывает клапаны, тем самым обеспечивает подачу воздуха или топливной смеси и отвод выхлопных газов.

Расположение распредвала в двигателе

Поскольку скорость двигателя может достигать значительных показателей, оптимальным вариантом управления клапанами становится именно такой вот механический элемент. Да, инженеры пытаются придумать, как удалить распредвал из автомобиля, заменив его электронными толкателями клапанов, но пока отказаться от него не удалось.

Задача распредвала – нажимать на коромысла или толкатели клапанов, открывая каждый из них в нужный момент и на строго определенное время. Через одни клапаны идет закачка воздуха или топливной смеси в камеры сгорания двигателя, через другие отводятся выхлопные газы. Сбой в работе мотора, когда клапана встречаются с поршнями – один из самых страшных снов автовладельца. Капремонт двигателя – это вам не шутки.

Устройство и принцип работы распредвала

Устройство распредвала

1 – распредвал для впускных клапанов; 2 – распредвал для выпускных клапанов; 3 – упор; 4 – рабочая (верхняя) часть кулачка; 5 – шейка распредвала; 6 – нижняя часть кулачка.

Конструкция распредвала обычно цельная, весь он выточен из одной металлической заготовки. Можно выделить несколько важных элементов:

1. Кулачки. Так называют выступы в форме капли, «нанизанные» на ось вала. Их функция – постоянный контакт с толкателями клапанов, причем для каждого клапана предназначен свой отдельный кулачок. При повороте вала выступ «капли» нажимает на толкатель, открывая клапан в строго определенный момент на заданное время.
2. Опорные шейки. Это участки вала, оснащенные подшипниками, на которые он, собственно, и опирается при установке на двигатель. Торцы вала оснащены сальниками для герметизации стыка с корпусом двигателя.
3. Масляные каналы. Это отверстия, через которые моторное масло подходит к элементам распредвала, испытывающим самое большое трение: опорным подшипниками и кулачкам. Без моторного масла в таком режиме работы распредвал прослужил бы совсем недолго.

В редких случаях кулачки «нанизаны» на вал, так что получается не цельная, выточенная из одной болванки конструкция, а сборная система. В настоящее время такие распредвалы встречаются редко.

Принцип работы

Принцип работы распредвала в ГРМ

Распредвал – компонент системы ГРМ (газораспределительного механизма) двигателя. Он приводится в движение ременной, цепной или зубчатой передачей от коленвала двигателя, а значит, работает синхронно с поршнями и другими элементами мотора.

Существует закономерность: на два полных оборота коленвала приходится один оборот распредвала. Причина – в механизме открытия клапанов. В двигателе два цикла из четырех проходят при закрытых клапанах, поэтому нужен один оборот распредвала для их открытия.

Вращаясь синхронно с оборотами двигателя, распредвал открывает клапана подачи воздуха и выхода выхлопных газов на определенное время, которое зависит от настроек двигателя. Дополнительные регулировки того, как работает двигатель, реализуются с помощью дроссельной заслонки, управления системой впрыска и т.д.

Ниже, на видео-уроке, детально описано принцип работы газораспределительного механизма (ГРМ) и роль распредвала в нем.

Что такое датчик распредвала?

Для контроля за системой ГРМ на распредвале предусмотрен датчик положения, который определяет угол его поворота. Эта информация (так же, как и от датчика коленвала) поступает на электронный блок управления (ЭБУ), где корректируется подача топлива на форсунки и момент зажигания.

Работа датчика основана на принципе Холла: данные поступают от магнитного датчика, который считывает каждый оборот контактного элемента. Таким образом считывается частота вращения распредвала, и на основании этих данных рассчитывается режим работы системы впрыска.

Неисправность или ошибка датчика приводит к блокировке бензинового двигателя и затрудненному пуску дизельного.

Основные неисправности и их причины

Как и любая деталь в двигателе, распредвал может выйти из строя. Однако поломки обычно вызваны не естественным износом (от него должен защищать масляная пленка на поверхностях трения), а другими причинами:

1. Износ кулачков, опорных шеек или подшипников – прямое следствие масляного голодания или некачественного масла. Проблемой может стать и несменяемый масляный фильтр, который забился насмерть, и теперь весь нагар циркулирует в двигателе, засоряя тонкие каналы системы смазки;
2. Осевое биение, которое приводит к деформации и излому распредвала. Причиной часто становится рассинхронизация с системой подачи топлива.

Поскольку распредвал находится внутри двигателя (на двигатель может устанавливаться один или два распредвала, а на мощные V-образные моторы – до четырех), повлиять на его работу можно только опосредованно. Это в первую очередь своевременное ТО с заменой моторного масла и масляного фильтра.

Такая нехитрая процедура убережет все детали двигателя от преждевременного износа.
Замена распредвала обычно обходится недешево: сама деталь дорогая за счет качественного металла и точной обработки, плюс работа мастеров требует времени и денег. Лучше следить за состоянием двигателя и вовремя его обслуживать.

Распредвал автомобиля: понимание технической основы для выбора

страница » Распредвал автомобиля: понимание технической основы для выбора

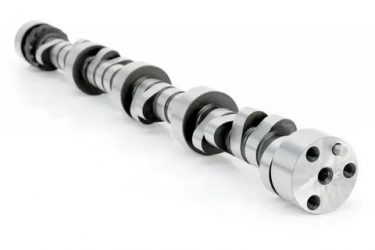

Распредвал (полная форма термина: распределительный вал) – неотъемлемая деталь автомобильного двигателя, посредством которой осуществляется переключение рабочих элементов клапанной группы. Распределительному валу отводится важная роль газораспределительного устройства, обеспечения синхронизации (тактирования) в процессе распределения рабочей топливной смеси ДВС (двигателя внутреннего сгорания). Рассмотрим эту компоненту автомобильного мотора в подробностях, дабы иметь в запасе точное представление по выбору в случае надобности.

 Типичное исполнение распределительных валов автомобилей

Распространены в наибольшей степени два типа распредвалов автомобилей, в работе с которыми применяются:

1. Плоскостной толкатель.
2. Роликовый толкатель.

Ходовые плоскостные толкатели (подъёмники) распредвала традиционно присутствуют в конструкциях моторов типа V8.  Буквальный смысл дизайна такой механической детали распредвала определяется плоскостной формой «лобной» области под контакт с кулачковым эксцентриком.

Однако эксцентрики под такую конфигурацию фактически не обладают идеальной плоскостной формой в области контактных поверхностей с толкателем. Форма эксцентриков здесь отмечена небольшой кривизной.

LANCER

Один из многочисленных вариантов конструкции распределительных валов автомобильных моторов. В данном случае – это компонент автомобиля с дизельным двигателем

Другой  вариант — роликовый толкатель, отличается тем, что этой конструкцией используется клапанный подъёмник распредвала, дополнительно оснащённый роликом. По сути, роликовый подъёмник выглядит подобно ходовому плоскостному толкателю, но при этом отмечается существенная разница в плане контакта с кулачком эксцентрика распредвала.

Эксцентриковым кулачкам под роликовые толкатели присущи утолщения выступов в зависимости от того, как роликовый подъёмник вступает в контакт. Стоит отметить, что распредвалы автомобильных моторов на основе эксцентриков под роликовые толкатели:

• снижают трение,
• увеличивают потенциал оборотов,
• позволяют использовать более высокое давление пружины клапана.

Профили эксцентриковых кулачковых выступов

Распредвалы на ходовых плоскостных толкателях способны выдерживать достаточно сильное давление пружины клапана. Этим давлением подъёмник выталкивается по направлению к кулачку.

Между тем, по мере увеличения давления пружины клапана на плоскостной кулачковый толкатель, естественным образом увеличивается износ рабочего выступа распредвала, находящегося в контакте.

AUDI A3 A5

Классическое исполнение толкателей (подъёмников) под эксцентриковые кулачки распределительного вала автомобильного мотора: А – плоскостной тип; В – роликовый тип

Этот момент является ограничивающим фактором по сравнению с исполнением распредвала на основе конфигурации эксцентриков под роликовые толкатели. Для создания большой мощности необходим кулачок, наделённый большой подъёмной силой, чтобы максимально широко открывать клапан.

Для увеличения подъёма клапана кулачком потребуется клапанная пружина более высокого давления. В этом смысле распредвал под роликовые толкатели имеет преимущество перед распредвалом с профилем для плоскостных кулачковых толкателей. Особенно важен этот фактор в случае задачи достижения более высокой мощности двигателя.

Рабочая высота кулачка распредвала автомобильного мотора

Важно знать о базовых вариациях прохода кулачков распредвала автомобильного мотора. Проход кулачка — это расстояние, на которое перемещается подъёмник (толкатель). Поскольку коромысло увеличивает перемещение толкателя, расстояние подъёма клапана отличается от расстояния прохода кулачка эксцентрика.

https://www.youtube.com/watch?v=tgtiIRf4uAA

Отношение коромысла 1,5: 1 даёт 10 мм (0,4 дм) прохода кулачка эксцентрика и перемещает клапан в 1,5 раза больше относительно величины прохода. Соответственно, эксцентрик с проходом кулачка 10 мм (0,4 дм) переместит клапан на 15,2 мм (0,6 дм) при отношении коромысла 1,5: 1.

VW GOLF

Распространённые формы профилей эксцентриков распределительных валов автомобильных двигателей с параметром «Peak (Gross) Lift» на уровне 0,475 дм для всех трёх вариантов

Рычаг качения (коромысло) с другим отношением изменит расстояние подъёма клапана, но не рабочий проход кулачка эксцентрика. Таким образом, в случае надобности вполне допустимо увеличить подъём клапана, используя увеличенное передаточное число. Увеличение прохода кулачка приведёт к большему открытию клапана. В свою очередь этот момент приведёт к увеличению пропускания топливной смеси (выхлопа) через двигатель.

Если планируется модернизировать эксцентрик для увеличения подъёмной силы, необходимо убедиться в том, что клапанные пружины способны работать на увеличенной подъёмной силе. Зазор между поршнем и клапаном, однако, может стать проблемой реализации такой цели. Нужно убедиться в наличии отмеченных возможностей, прежде чем приступать к реализации задуманного.

Что такое длительность (протяжка) распредвала мотора автомобиля?

Длительность (протяжка) распредвала — это измеренное время момента от начала открытия клапана до момента закрытия. Следует помнить – длительность (протяжка) измеряется в градусах по вращению коленчатого вала, но не по вращению распредвала. Спецификации распредвалов указывают параметр длительности (протяжки), обычно, оперируя значением измерения – 1,27 мм (0,050 дм).

VW GTI PAS

График (характеристика) зависимости прохода эксцентрика (B) и типа толкателя (A), наглядно демонстрирующий преимущества роликовой конструкции толкателей. Синий цвет – плоскостной толкатель; Красный цвет – роликовый толкатель

Дело в том, что производители автомобильных распредвалов согласовали стандарт для измерения длительности движения любых видов эксцентриков. Идея состоит в том, чтобы измерить протяжку, начиная от точки прохождения 1,27 мм (0,050 дм) толкателя (подъёмника).

Другими словами: когда кулачок поднимает толкатель вверх и толкатель перемещается на расстояние 1,27 мм (0,050 дм), протяжка распредвала измеряется именно от этой точки.

Разделение эксцентриков распредвала (в градусах)

Распредвалы стандартных моторов V8 отмечаются расположением эксцентриков попарно: один впускной — один выпускной. Эти пары отличаются некоторым смещением одного элемента относительно другого. Эксцентричное разделение можно рассматривать как угол, измеренный в градусах между максимальным подъёмом пары кулачков.

Чтобы практически проверить разделение эксцентриков распредвала автомобиля, достаточно направить взгляд с торца этой детали и мысленно провести линию через центр наружу к точке максимального подъёма эксцентриков (выступ кулачков). Обычно разница составляет 104º — 115º.

Важно отметить, что разделение эксцентриков демонстрирует, как впускной клапан реагирует по отношению к выпускному клапану одного цилиндра автомобильного мотора. При этом такие детали, как эксцентриковый проход и длительность распредвала, описывают влияние каждого эксцентрика на клапаны.

Когда угол разделения уменьшается или увеличивается?

Разделение кулачковых эксцентриков распредвала является важной характеристикой, поскольку этот момент рассчитывает время действия впускного / выпускного клапанов. Если угол разделения эксцентриков распредвала  равен 0º — впускной / выпускной клапаны открываются и закрываются одновременно.

Практически такого варианта, конечно, не существует, но подобное представление помогает лучше понять, что происходит, когда угол разделения уменьшается или увеличивается.

ИНСТРУМЕНТ

Угол разделения эксцентриков схемным вариантом: A — осевая линия впускного клапана; B – перекрытие; C — осевая линия выпускного клапана; D – базовый круг

Если угол разделения эксцентриков распредвала узкий, при движении (повороте) кулачка открывается один клапан. По мере вращения кулачка клапан начинает закрываться. Поскольку угол узкий, второй клапан в паре начинает открываться до того, как закрывается первый.

Насколько широко открыт первый клапан, когда второй клапан начинает открываться, зависит от разделения эксцентриков (и от формы контактных поверхностей) распредвала. Соответственно, узкий угол:

• увеличит давление в цилиндре,
• ухудшит работу двигателя на холостом ходу,
• уменьшит вакуум холостого хода.

Давление в цилиндре увеличивается, потому что после такта выпуска поршень втягивает воздух в цилиндр. Если впускной клапан открывается раньше, в цилиндр поступает больше воздуха.

Как рассчитать время закрытия / открытия клапанов?

Если разделение эксцентриков достигает определённого угла при повороте, открывается один клапан. По мере продолжения вращения распредвала этот клапан начинает закрываться. При достижении эксцентриком более широкого угла, второй клапан пары начинает открываться.

В момент достижения эксцентриком прямого угла, можно рассчитать время закрытия первого клапана до того, как начинает открываться второй клапан. Стоит помнить, что при более широком угле разделения:

• давление в цилиндре уменьшается,
• холостой ход приобретает плавную форму,
• увеличивается вакуум холостого хода.

Какой распредвал автомобиля оптимальный для выбора?

Распредвалы представляются сложными механизмами, расчёт и подбор которых сопровождаются несметными массивами цифр. Тем не менее, большинство производителей автомобильных распредвалов предоставляют автолюбителям возможности выбрать распределительный вал достаточно просто. Для правильного подбора достаточно следовать двум правилам:

1. 1. Если двигатель автомобиля собран профессиональным производителем двигателей, рекомендуется учитывать мнение и знания производителя для выбора.
   2. Самая распространенная ошибка выбора распредвала — выбор чрезмерно больших кулачков, что снижает производительность. Если выбирать между двумя распределительными валами, как правило, разумный вариант — выбор эксцентриков с кулачками малого размера.

При помощи информации: JEGS

Расположение распредвала в двигателе

Время прочтения:

Распределительный вал газораспределительного механизма или «распредвал» отвечает за открытие и закрытие клапанов в четырехтактных двигателях внутреннего сгорания. От формы и исполнения распредвала сильно зависят конечные динамические показатели вашего автомобиля. Распредвалы устанавливаются на все типы ДВС. Во многих двигателях распредвал передает движения для работы масляного и топливного насосов.

Существует два вида двигателей внутреннего сгорания: двигатели с верхним расположением распредвала и с нижним. До 1950-х годов двигатели автомобилей в основном были нижнеклапанными. Распределительный вал располагался в нижней части двигателя, клапаны устанавливались тарелками вверх. Такие двигатели были более дешевыми в производстве, но и менее производительными. Затем от такой схемы отказались и пришли ко всем нам привычной головке цилиндров с установленным в ней распредвалом и клапанами, открывающимися вниз. Однако, на некоторых современных двигателях до сих пор действуют нижневальные системы с верхним расположением клапанов.

ГБЦ с верхним расположением распредваловРазрез двигателя с нижним расположением распредвалов

Нижневальный двигатель отличается тем, что в нем дополнительно устанавливаются штанги, компенсирующие расстояние от кулачков распредвала до толкателей клапанов в головках цилиндров.

Газораспределительные механизмы с верхним расположением клапанов:а — с нижним расположением распределительного вала: 1 — распределительный вал; 2 — толкатель; 3 — штанга; 4 — ось коромысел; 5 — коромысло; 6 — пружина; 7 — клапан;

б — с верхним расположением распределительного вала: 1 — винт; 2 — контргайка; 3 — коромысла; 4 — распределительный вал.

Более ранние модели двигателей имеют один распредвал, на котором расположены кулачки для открытия/закрытия клапанов на впуск и на выпуск. На современные производительные двигатели устанавливаются отдельно впускной и выпускной распредвал.

Принцип работы распредвала

Распределительный вал имеет особую форму: на типичном цилиндрическом валу расположены кулачки и шейки распредвала. Подшипник распредвала имеет форму втулки либо вкладыша и принудительную систему смазки.

Втулка и вкладыши распредвала

Распредвал совершает вращение вместе с коленчатым валом двигателя, но вращается в 2 раза медленней. Для вращения распредвала используются цепные, ременные, зубчатые передачи. Благодаря форме кулачков распредвала формируются фазы газораспределения, клапана открываются в нужный момент, обеспечиваются условия работы двигателя. Изменяя геометрию кулачков, можно добиться улучшения работы двигателя.

Распредвал Nissan Patrol1 — болты; 2 — приводная шестерня распределителя; 3 — шайба; 4 — звездочка распредвала; 5 — упорная пластина; 6 — шпонка; 7 — рабочий выступ кулачка; 8 — распределительный вал;

9 — опорная шейка распредвала.

Через различные толкатели, рокеры, либо почти напрямую через гидрокомпенсаторы кулачок распредвала нажимает на подпружиненный клапан, открывая его. Далее, проходя вершину кулачка, клапан открывается на максимальное расстояние и плавно закрывается проходя по обратной его части. Геометрия кулачков распредвала позволяет относительно плавно взаимодействовать с толкателями клапана, от их формы зависит характеристика распредвала.

На распредвале кулачки расположены под особыми углами, благодаря чему и формируются фазы газораспределения. На разных двигателях углы фаз могут немного отличаться. Например, если сравнивать бензиновый двигатель и дизель, стандартные распредвалы, рассчитанные на городскую езду, будут иметь похожее строение.

Если рассматривать спортивный распредвал, созданный для быстрой, динамичной езды, в отличие от обычного, он будет иметь более широкий профиль, что позволит, например, раньше открывать клапан, дольше держать его открытым. Такие валы улучшают динамику, но сказываются на экономичности двигателя.

На двигателях с ЭБУ устанавливается датчик распредвала. Это устройство постоянно определяет его положение, что позволяет синхронизировать электронные системы подачи топлива с работой клапанов.

:  Виды сальников коленчатых валов

Привод распредвалаГеометрические формы кулачков

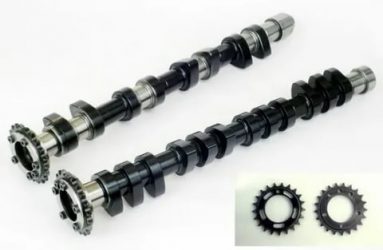

Отдельно стоит остановиться на шестернях распредвалов. Механизм ГРМ требует точной их настройки. Зачастую достаточно выставить элементы по «контрольным точкам». Для более точной настройки работы распредвала существует разрезная шестерня распредвала. Принцип в том, что зубцы шестерни фиксируются на болтах относительно ее основания. Открутив болты можно, корректировать положение шестерни на 5-10º, что позволяет выставить ГРМ в более оптимальное положение.

Разрезная и простая шестеренки распредвала двигателя ВАЗ 2106

На современных дорогих двигателях этот процесс автоматизирован, применяются муфты распредвала с гидравлическим управлением. Датчик положения распредвала сообщает бортовым компьютерам текущий угол и обороты, что позволяет управлять фазами газораспределения, корректировать их для разных режимов двигателя.

ГРМ с гидроуправляемыми муфтами

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

• естественный износ распредвала;
• низкое качество масла;
• недостаточное давление масла;
• недостаточный уровень масла;
• нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
• механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Замер диаметра шеек распредвала микрометром

Если появилась ошибка ЭБУ о нарушении сигнала дпрв (датчик положения распредвала), то необходимо проверить сам датчик. Со временем датчики могут выходить из строя, либо проблема только в контактах, загорается «чек». Замена датчика распредвала точно решит проблему, ошибка должна погаснуть.

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

:  Технические характеристики 4A FE 1,6 л/110 л. с.

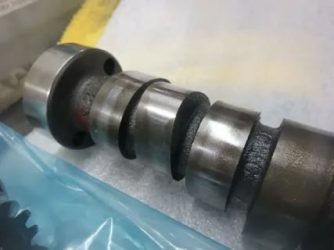

Выработка на шейке распредвала

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа.

Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров.

Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

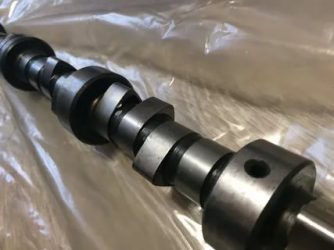

Различные развертки для посадочных мест шеек и подшипников распредваловНаплавленные кулачки распредвалов перед шлифовкой

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Заменить распределительный вал можно двумя способами: снимая или не снимая головку блока цилиндров. Если решитесь «снять голову», учитывайте необходимость покупки новой прокладки.

Головка блока цилиндров ВАЗ 2106

1 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

Замена распредвала двигателя ВАЗ 2106

1. Снимаем кожух воздушного фильтра и сам фильтр (он будет мешать работе). Для этого необходимого открутить гайки шпилек кожуха фильтра.

2. Демонтируем крышку головки блока цилиндров (она же «клапанная крышка»).

3. Отгибаем край стопорной шайбы-звездочки распредвала.

4. Ослабляем цепь ГРМ. Для этого необходимо монтировкой ослабить гайку натяжителя изнутри кожуха и зафиксировать его положение затяжкой гайки.

5. Необходимо поставить коленчатый вал в положение 3 — длинная риска (соответствует окончанию сжатия в четвертом цилиндре), а метку звездочки распределительного вала нужно совместить с меткой постели.

Схема меток шкива коленчатого валаЗвездочка распредвала совмещена с меткой

6. Снять болт звездочки распредвала.

7. Цепь и звездочку увязать проволокой, снять звездочку, уложить цепь в блоке.

8. Открутить крепеж корпуса распредвала и снять его со шпилек.

9. Сняв крепеж, демонтировать упорный фланец.

10. Достать распредвал из корпуса.

11. Собрать детали и узлы в обратном порядке. Затягивание болтов следует выполнять, соблюдая порядок и контролируя момент затяжки.

Положение шпонки при сборке

На сегодняшний день распредвал остается незаменимой деталью. При надлежащей эксплуатации он может прослужить вам в течении всего срока эксплуатации двигателя. Установка распредвала без проверки и доработки поверхностей может привести к ускоренному его износу. С заменой распредвала рекомендуют поменять другие элементы, работающие с ним в контакте.

Всё про распредвал (распределительный вал)

Доброго времени суток, уважаемые автолюбители! Давайте мы с вами вместе попробуем разложить по полкам, в буквальном смысле слова, устройство одной из важных составляющих газораспределительного механизма (ГРМ) двигателя — распределительный вал.

Распредвал выполняет далеко не последнюю функцию в работе двигателя автомобиля – он синхронизирует впуск и выпуск тактов работы двигателя.

В зависимости от типа двигателя, ГРМ может быть с нижним расположением клапанов (в блоке цилиндров), так и с верхним расположением клапанов (в головке блока цилиндров).

В современном моторостроении предпочтение отдаётся верхнему расположению ГРМ. Это позволяет упростить процесс обслуживания, регулировки и ремонта распредвала, благодаря простоте доступа к деталям ГРМ.

Конструктивно распредвал связан с коленвалом двигателя. Это соединение осуществляется посредством ремня или цепи. Ремень или цепь распредвала надета на шкив распредвала  и звездочку коленвала. Привод распределительного вала осуществляется за счет коленчатого вала.

Наиболее эффективным считается шкив распредвала  — разрезная шестерня, который применяется для тюнинга рапредвала с целью увеличения мощностных характеристик двигателя.

На головке блока цилиндров расположены подшипники, в которых вращаются опорные шейки распредвала. В случае ремонта для крепления опорных шеек используются ремонтные вкладыши распредвала.

Осевой люфт распредвала предотвращают фиксаторы распредвала. По оси распределительного вала выполняется сквозное отверстие. Через него осуществляется смазка трущихся поверхностей деталей. С задней стороны это отверстие закрывает заглушка распредвала.

Кулачки распредвала – важнейшая составная часть. Их количество соответствует количеству впускных и выпускных клапанов двигателя. Именно кулачки и выполняют основное назначение распредвала – регулировка фаз газораспределения двигателя и порядок работы цилиндров.

Каждый клапан имеет свой, индивидуальный кулачок, который его и открывает, «набегая» на толкатель. Когда кулачок сходит с толкателя, под действием мощной возвратной пружины клапан закрывается.

Кулачки распредвала располагаются между опорными шейками. Два кулачка: впускной и выпускной на каждый цилиндр. Кроме того, на вал крепится шестерня для привода прерывателя-распределителя и масляного насоса. Плюс эксцентрик для приведения в действие топливного насоса.

Газораспределительная фаза распредвала подбирается опытным путём, и зависит от конструкции впускных и выпускных клапанов и числа оборотов двигателя. Производители для каждой модели двигателя указывают фазы распредвала в виде диаграмм или таблиц.

На опорах распредвалов устанавливается крышка распредвала. Передняя крышка распредвала – общая. В ней установлены упорные фланцы, входящие в проточки в шейках распредвалов.

Основные детали ГРМ

• Клапаны: впускные и выпускные. Клапан состоит из стержня и тарельчатой плоскости. Седла клапанов являются вставными для простоты их замены. Головка впускного клапана по диаметру больше, чем выпускного.
• Коромысло служит для передачи усилия клапану от штанги. В коротком плече коромысла существует винт для регулировки теплового зазора.
• Штанга предназначена для передачи усилия от толкателя к коромыслу. Одним концом штанга упирается в толкатель, а другим  — в регулировочный болт коромысла.

Рабочий цикл двигателя

Период, когда впускной и выпускной клапаны в каждом цилиндре должны открыться один раз  — это и есть рабочий цикл двигателя. Он осуществляется за 2 оборота коленвала. В это время распредвал должен сделать один оборот. Именно для этого и шестерня распредвала имеет в два раза больше зубьев.

Количество распредвалов в двигателе

Эта величина, как правило, зависит от конфигурации двигателя. Двигатели с рядной конфигурацией и одной парой клапанов на цилиндр имеют один распредвал. Если на цилиндр предусмотрено 4-е клапана, то два распредвала.

Оппозитные и V-образные двигатели имеют один распредвал в развале, либо два, по одному распредвалу в каждой головке блока. Существуют также исключения, связанные с конструктивными особенностями модели двигателя. (например, рядное расположение четырех цилиндров – один распредвал при 4-х клапанах на цилиндр, как у Мицубиси Лансер 4G18).

Современный рынок предлагает потребителю разные двигатели с разными  системами изменения фаз газораспределения. Наиболее характерные из них:

VTEC – технологическая разработка компании Honda. Регулировка фаз происходит посредством использования для регулируемого клапана 2 кулачков.

VVT-i — от фирмы Toyota. Регулировка фаз  производится поворотом распредвала относительно его приводной звёздочки.

Valvetronic — технологическая разработка компани BMW. Регулировка высоты подъёма клапанов происходит за счёт изменения положения оси вращения коромысел.

Современные двигатели редко имеют один распредвал, чаще всего их два, что обеспечивает более тихую работу двигателя, повышается КПД и увеличивается мощность за счёт большего количества клапанов (ускоряется цикл впуск-выпуск). Один распредвал отвечает за работу впускных, а другой выпускных клапанов. Для более мощных автомобилей с V-образными моторами используется четыре распределительных вала из-за конструктивных особенностей силовой установки.

Газораспределительный механизм с одним распределительным валом получил название Single OverHead Camshaft (SOCH), система с двумя валами называется Double OverHead Camshaft (DOCH). При правильной эксплуатации распределительные валы редко выходят из строя, основная их неисправность это естественный износ трущихся деталей или деформация узла из-за трещин.

Износ значительно ускоряется в следующих случаях:

• низкое давление масла (недостаточный уровень);
• попадание в масло антифриза или топлива;
• прогар клапанов или неисправности гидрокомпенсаторов;
• нарушение фаз газораспределения.

Успехов вам в изучении устройства двигателя своего автомобиля.

• Андрей
• Распечатать

Распределительный вал: что это

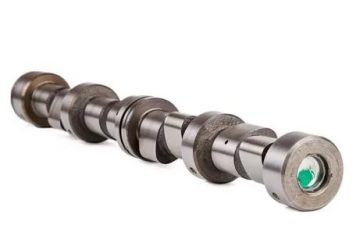

Распределительный вал (или распредвал) — вал двигателя внутреннего сгорания, управляющий открытием и закрытием клапанов двигателя. Основная деталь газораспределительного механизма (ГРМ), служащего для синхронизации тактов работы двигателя и впуска-выпуска топливной смеси/воздуха и отработанных газов.

Описание

Распределительный вал является важным компонентом системы управления двигателем. Он редко выходит из строя, но если это произошло, то ремонт часто оказывается очень дорогим. Особенно если не следить за техническим состоянием двигателя и вовремя не распознать признаки неисправности распределительного вала. Вот самая подробная информация об этом важном компоненте двигателя.

Функция распределительного вала

Распределительный вал в четырехтактном двигателе обеспечивает открытие и закрытие клапанов в головке цилиндров и, таким образом, контролирует газообмен в двигателе. Для этого на распредвале есть кулачки (как правило, их количество соответствует количеству клапанов в двигателе), которые преобразуют вращательное движение распределительного вала в движение хода клапанов. Если кулачок распредвала выдвигает клапан вниз (через толкатель или коромысло), открывается вход или выпуск в головке блока цилиндров двигателя.

Распределительный вал приводится в движение коленчатым валом. Распредвал вращается с половинной скоростью коленвала. Соединяются коленвал и распредвал обычно через зубчатый ремень или цепь ГРМ (в более старых автомобилях соединение шло через зубчатый редуктор).

В линейных двигателях (плоские силовые агрегаты) может быть установлено максимум два распределительных вала. В V- и W-образных двигателях могут вращаться до четырех распредвалов в головках блока цилиндров.

OHC и DOHC — что это значит

Распределительный вал Volkswagen Beetle: Кулачок (слева) передает движение через длинный плунжер на коромысло клапана

В современных двигателях используются только верхние распределительные валы (OHC = верхний распределительный вал). Часто в современных моторах установлено два распредвала. Один служит для впускных клапанов, второй отвечает за выпускные клапана (DOHC = двойной верхний распределительный вал).

В старых моторах двигатели были сконструированы, как правило, с одним распредвалом. Также в них клапаны в головке блока управлялись плунжерами. Эта конструкция моторов приводит к большому механическому трению, что делает силовые агрегаты этого типа менее эффективными и менее мощными.

Ниже в графической анимации вы можете увидеть, как два распредвала работают в современном четырехцилиндровом двигателе (принцип DOHC).

Конструкция распределительного вала

Существуют различные материалы, из которых изготавливаются распределительные валы. В основном в автопромышленности прижились кованые кулачковые валы. Но также есть и литые распредвалы, которые еще называют «полые литые валы». В том числе есть еще новые распредвалы, которые только начали появляться в автомире. Речь идет о трубчатых валах из трубчатой стали.

Как и все части автомобиля, инженеры при проектировании распредвала стараются сделать его как можно легче без ущерба качеству и надежности. Это касается и всех других движущихся компонентов двигателя и других частей машины. Уменьшение движущихся масс в двигателе оказывает гораздо большее влияние на общую эффективность силового агрегата транспортного средства, чем, например, снижение веса других компонентов авто.

Повреждение распределительного вала

Распределительные валы считаются износостойкими деталями двигателя и обычно служат весь срок службы автомобиля. Именно поэтому повреждение распредвала является редким явлением. Особенно если речь идет о старых автомобилях. В более современных моторах распредвал имеет больше рисков повреждения, но тем не менее дефекты этой детали также редки.

Правда, если современное авто использовать в нормальном режиме. Если же часто ездить на высоких оборотах двигателя («винтить» машину), то распредвал в современном моторе выйдет из строя намного раньше, чем в старой машине. Но опять же это касается не всех автомобилей. Все зависит от того, какой распредвал использует автопроизводитель и какая конструкция ГРМ в моторе.

Значительные следы износа на вкладышах подшипников распределительного вала: если поверхности подшипников распределительного вала повреждены, то достаточно заменить вкладыши.

Распределительный вал, как правило, имеет подшипники, в корпусах которых есть небольшие отверстия. Эти отверстия соединены с масляным контуром двигателя, благодаря чему между рабочими поверхностями распределительного вала и вкладышами подшипников есть постоянная смазочная пленка, которая уменьшает трение между этими компонентами. Однако некоторые двигатели спроектированы так, что распредвалы работают без вкладышей подшипников.

В таких моторах при отсутствии подачи масла или чрезмерного напряжения двигателя (например, при больших скоростях) начинается ускоренный износ распредвала. Также в таких моторах при большой нагрузке на двигатель кулачки, постоянно вынужденные прижимать клапаны сопротивляясь силы прижимной пружины), при недостаточной смазки могут изменять время вывода клапанов. Из-за того, что клапаны открываются и закрываются в неподходящее время, они больше не достигают своего максимально предусмотренного хода.

В итоге это отражается на плавности хода и мощности, которая падает. Также подобную проблему несвоевременного открытия и закрытия клапанов можно заметить по работе двигателя на холостых оборотах. К сожалению, неправильная работа клапанов двигателя может привести к его повреждению.

Потеря масла при повреждении сальника распределительного вала

Как мы уже сказали, распределительный вал соединен с коленчатым валом через шестерню распредвала, который вращается с помощью цепи газораспределения или зубчатого ремня ГРМ. В этой точке есть уплотнительное резиновое кольцо (сальник), которое с течением времени может затвердеть или стать пористым. В результате сальник перестанет выполнять функцию уплотнения и начнется течь масла из-под сальника распредвала.

В этом случае течь масла должна быть устранена как можно скорее. Особенно если в вашей машине используется ремень ГРМ. Дело в том, что попадание на ремень ГРМ моторного масла нежелательно, поскольку это может привести к преждевременному износу ремня. В итоге он может неожиданно порваться. К сожалению, во многих современных автомобилях используются двигатели, в которых при повреждении ремня ГРМ клапана могут встретиться с поршнями, что приведет к серьезному повреждению двигателя.

Сальник распредвала стоит очень дешево. Но вот поменять его очень сложно. Следовательно, замена сальника распределительного вала — дорогое удовольствие, поскольку для того чтобы его поменять, нужно снять ремень или цепь ГРМ. В некоторых автомобилях, чтобы это сделать, придется разобрать пол автомобиля в передней части. Именно поэтому многие автолюбители не спешат с заменой сальника, мирясь с течью масла с распредвала, откладывая замену уплотнителя на тот момент, когда согласно регламенту, необходимо планово менять ремень или цепь ГРМ. Ведь в этом случае вам так и так придется все разбирать. Но это далеко не лучшее решение.

Датчик положения распредвала

Датчик распределительного вала определяет текущее положение распредвала. В зависимости от показаний датчика коленвала и датчика распредвала блок управления двигателем решает, как делать впрыск топлива и как управлять детонацией силового агрегата.

Датчики распредвала довольно-таки часто выходят из строя. Как правило, при неисправностях датчика начинают плавать обороты двигателя на холостом ходу. Также на приборной панели автомобиля появляется значок «Чек двигателя», а в памяти компьютера записывается код ошибки блока управления двигателем, по которой при диагностике можно расшифровать причину появления индикации «Чек двигателя».

Замена датчика распредвала относительно несложная. Обычно для этого не нужно даже снимать клапанную крышку двигателя. Но все, конечно, зависит от конструкции двигателя, от марки и модели. В среднем для того чтобы заменить датчик распределительного вала, необходимо от 30 минут до 2 часов времени. Сам датчик стоит ориентировочно от 2000 до 6000 рублей. Но стоимость, безусловно, зависит от автомобиля. Сами понимаете, что датчик распредвала на премиальных авто может обойтись в круглую сумму.

Явление питтинга встречается преимущественно в высокооборотных мотоциклетных двигателях. Но иногда это явление наблюдается и в двигателях легковых автомобилей. Питтинг в переводе с английского — «яма». Таким образом, питтинг распредвала означает, что на его поверхности начинают появляться углубления.

Из-за поврежденной поверхности распредвала в этих местах смазка становится неоптимальна, что ведет к преждевременному износу распределительного вала и его компонентов. Кроме того, отслоившийся металл является серьезной проблемой в масляном контуре двигателя, поскольку эти частицы металла приводят к засорению мотора и могут спровоцировать его повреждение.

Ремонт распредвала

Обычно распределительный вал в двигателе автомобиля может служить весь срок службы автомобиля. Это означает, что распредвал может прослужить примерно 200 000-300 000 километров пробега автомобиля (именно такой средний срок службы устанавливают сегодня для большинства автомобилей многие автопроизводители). Тем не менее существуют случаи, когда распредвал выходит из строя намного раньше. Например, при заводском браке распредвала. Или же когда автовладелец использовал автомобиль в экстремальных условиях или часто ездил на высоких оборотах (как говорится, постоянно «винтил» свою машину).

Естественно, при появлении дефекта распредвала требуется его восстановительный ремонт или покупка нового компонента. Кстати, в прошлом восстановительный ремонт был популярным средством. Ведь помимо некоторой экономии денежных средств ремонт распредвала в некоторых автомобилях давал небольшой прирост мощности. Дело в том, что в свое время было модно растачивать распределительные валы, проводя их шлифовку и т. п. Сегодня же расточка и ремонт распредвала менее популярны.

Как обнаружить дефект распредвала

При верхнем расположении распределительных валов первый же визуальный осмотр механика поможет быстро выявить возможные дефекты детали. Ведь при этом расположении распредвалов, после демонтажа клапанной крышки, доступ к распределительным валам становится свободным. Различные дефекты на распредвале могут быть видны невооруженным взглядом. Естественно, перед демонтажем клапанной крышки опытный мастер проверит работу двигателя с целью выявления характерных шумов в работе распредвала. Единственное, что часто тяжело выявить даже визуально эти дефекты кулачков, которые при износе не имеют заметных меток повреждения.

Если причиной повреждения распредвала являются подшипники, то обнаружить это можно только после разборки верхней части двигателя. Например, на изношенных подшипниках распредвалов легко обнаружить абразивные метки. В этом случае нужно заменить подшипники на новые.
