Как работают системы курсовой устойчивости (динамической стабилизации) ESC, DSC и подобные им

В своем стремлении сделать автомобили как можно более безопасными, производители оснащают их всевозможными вспомогательными системами, предназначенными для того, чтобы в нужный момент помочь водителю избежать опасности. Одна из них – это система курсовой устойчивости.

На автомобилях разных марок она может называться по-разному: ESC у Honda, DSC у BMW, ESP у подавляющего большинства европейских и американских автомобилей, VDC у Subaru, VSC у Toyota, VSA у Honda и Acura, но предназначение у системы курсовой стабилизации одно – не позволить автомобилю сойти с заданной траектории при любых режимах езды, будь то разгон, торможение, движение по прямой или в повороте.

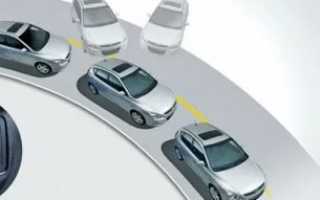

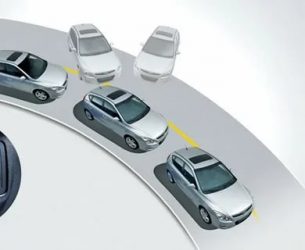

Работа ESC, VDC и любой другой может быть проиллюстрирована следующим образом: машина движется в повороте с набором скорости, внезапно одна сторона попадает на занесенный песком участок. Сила сцепления с дорогой резко меняется, и это может привести к заносу или сносу. Чтобы предотвратить уход с траектории, система динамической стабилизации моментально перераспределяет крутящего момента между ведущими колесами, и при необходимости подтормаживает колеса. А в случае, если автомобиль оснащен активной системой рулевого управления, изменяется угол поворота колес.

Впервые система курсовой устойчивости автомобиля появилась в далеком 1995 году, тогда получив название ESP или Electronic Stability Programme, и с тех пор стала наибольшее распространенной в автомобилестроении. В дальнейшем устройство всех систем будет рассматриваться на ее примере.

1. Устройство систем ESC, DSC, ESP, VDC, VSC, VSA
2. Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA
3. Насколько необходима система динамической стабилизации
4. Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

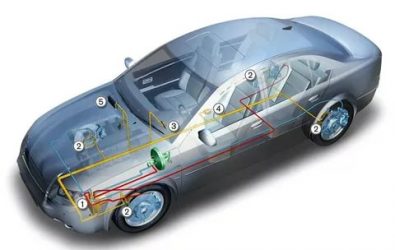

Устройство систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости представляет собой систему активной безопасности высокого уровня. Она является составной, состоящей из более простых, а именно:

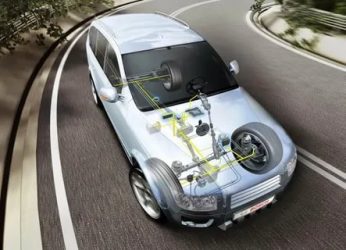

Данная система состоит из набора входных датчиков (давления в тормозной системе, угловой скорости колес, ускорения, скорости поворота и угла поворота руля и других), блока управления и гидравлического блока.

Одна группа датчиков применяется для оценки действий водителя (данные об угле поворота рулевого колеса, давлении в тормозной системе), другая помогает анализировать фактические параметры движения машины (оценивается частота вращения колес, поперечное и продольное ускорение, скорость поворота авто, давление в тормозной).

ЭБУ ESP, основываясь на данных, полученных от датчиков, подает соответствующие команды исполнительным устройствам. Помимо систем, входящих в состав самой ESP, ее блок управления взаимодействует с блоком управления двигателем и блоком управления АКПП. От них он также получает необходимую информацию и посылает им управляющие сигналы.

Система динамической стабилизации работает, посредством гидравлического блока ABS.

Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA

ЭБУ системы курсовой устойчивости работает непрерывно. Получая информацию от датчиков, анализирующих действия водителя, вычисляет желаемые параметры движения автомобиля. Полученные результаты сравниваются с фактическими параметрами, информация о которых поступает от второй группы датчиков. Несовпадение распознается ESP как неконтролируемая ситуация, и она включается в работу.

Стабилизируется движение следующими способами:

1. подтормаживаются определенные колеса;
2. изменяется крутящий момент двигателя;
3. если автомобиль имеет систему активного рулевого управления, изменяется угол поворота передних колес;
4. если машина имеет адаптивную подвеску, изменяется степень демпфирования амортизаторов.

Крутящий момент мотора изменяется одним из нескольких способов:

• изменяется положение дроссельной заслонки;
• пропускается впрыск горючего или импульс зажигания;
• изменяется угол опережения зажигания;
• отменяется переключение передачи в АКПП;
• в случае полного привода осуществляется перераспределение крутящего момента на осях.

Насколько необходима система динамической стабилизации

Существует немало противников каких-либо вспомогательных электронных систем в автомобилях. Все они, как один, утверждают, что ESC, DSC, ESP, VDC, VSC, VSA и прочие только расхолаживают водителей и к тому же являются просто способом вытянуть из покупателя побольше денег. Свои доводы они подкрепляют еще и тем, что еще 20 лет назад, в автомобилях не было подобных электронных помощников, и, тем не менее, водители прекрасно справлялись с управлением.

Надо отдать должное, что доля истины в этих аргументах есть. В самом деле, многие водители, уверовав в то, что помощь ESC, DSC, ESP, VDC, VSC, VSA дает им практически безграничные возможности на дороге, начинают ездить, пренебрегая здравым смыслом. Итог может быть очень печальным.

Тем не менее, согласиться с противниками систем активной безопасности нельзя. Система курсовой устойчивости необходима, хотя бы как страховочная мера. Как показывают исследования, человек затрачивает намного больше времени на оценку ситуации и правильную реакцию, чем электронная система. ESP уже помогла сберечь жизнь и здоровье многим участникам дорожного движения (особенно начинающим водителям). Если же водитель отточил свое мастерство до такой степени, что система, хоть и работает, но не вмешивается в действия человека, его можно только поздравить.

Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости, помимо своей основной задачи – динамической стабилизации автомобиля, может выполнять и дополнительные задачи, такие как предотвращение опрокидывания машины, предотвращение столкновения, стабилизация автопоезда и другие.

Внедорожники, в силу высоко расположенного центра тяжести, склонны к опрокидыванию при вхождении в поворот на высокой скорости. Для предотвращения такой ситуации предназначена система предотвращения опрокидывания, или Roll Over Prevention (ROP). В целях повышения устойчивости подтормаживаются передние колеса автомобиля, и снижается крутящий момент двигателя.

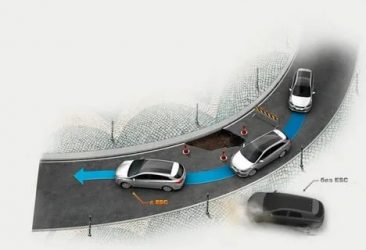

Для реализации функции предотвращения столкновения системам ESC, DSC, ESP, VDC, VSC, VSA дополнительно требуется адаптивный круиз-контроль. Вначале водителю подаются звуковые и визуальные сигналы, если реакции не последовало – автоматически нагнетается давление в тормозной системе.

Если система курсовой устойчивости выполняет функцию стабилизации автопоезда на автомобилях, оснащенных тягово-сцепным устройством, то она предотвращает рыскание прицепа за счет подтормаживания колес и уменьшения крутящего момента двигателя.

Еще одна полезная функция, которая бывает особенно необходима при езде по серпантину, заключается в повышении эффективности тормозов при нагреве (название Over Boost или Fading Brake Support). Работает она просто – при нагреве тормозных колодок автоматически повышается давление в тормозной системе.

Наконец, система динамической стабилизации может автоматически удалять влагу с тормозных дисков. Активизируется такая функция при включенных стеклоочистителях на скорости свыше 50 км/ч. Принцип действия заключается в кратковременном регулярном повышении давления в тормозной системе, в результате чего колодки прижимаются к тормозным дискам, те нагреваются и попавшая на них вода частично снимается колодками, а частично испаряется.

Принцип работы системы динамической стабилизации (ESP)

Оснащение современного автомобиля делает процесс управления простым. В то же время нельзя сказать, что это уж слишком легкое дело. Требуется учитывать много нюансов, чтобы не оказаться на обочине не только дороги, но и жизни. Важны дорожные изгибы, погодные условия, опыт вождения и многое другое. Автомобиль способен вести себя на дороге непредсказуемо. Утрата контроля может спровоцировать аварию. Как предотвратить такое развитие событий?

Это можно сделать с помощью ESP. Под этой аббревиатурой скрывается система, обеспечивающая курсовую устойчивость. С позиции английского языка расшифровывается так: Electronic Stability Program.

Что такое ESP

Под ней понимается система безопасности, которая посредством компьютера управляет автомобилем в нестандартных ситуациях. Если автомобиль теряет устойчивость на дороге, то есть начинает выписывать опасную траекторию, то его положение принудительно выравнивается.

ESP не является единым обозначением систем динамической стабилизации. Перед нами популярная торговая марка и не более. Поэтому будем рассматривать именно ее. Хотя своя популярность есть и у других подобных систем, например, ESC и DSC.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

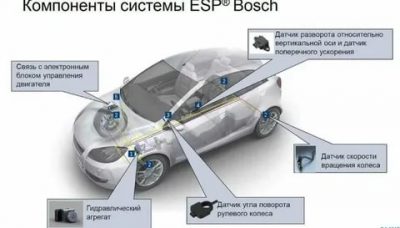

Устройство

Сама по себе ESP не способна выполнять возложенные на нее задачи. В помощь требуются электронные датчики. Обработкой поступающих от них сигналов занимается специальный блок. Электроника вовремя информирует систему о неадекватном поведении автомобиля, что дает возможность вернуть контроль над транспортным средством.

Перечень составных элементов формируется за счет:

• основного блока, предназначенного для обработки сигналов от датчиков и управления конкретными устройствами;
• датчиков, фиксирующих, с какой скоростью вращается каждое колесо;
• датчиков, измеряющих скорость и отклонение транспортного средства по оси. Датчики этого вида находятся внутри одного корпуса;
• контроллера, способного определить, как рулевое колесо изменяет угол поворота;
• гидравлического блока, инициирующего тормозные усилия.

К помощникам также относят следующие системы:

• ABS – исключение вероятности блокировки колес во время торможения;
• EBD – распределение усилий при управлении тормозными дисками;
• ASR – контроль того, насколько проскальзывают колеса, с последующим перераспределением крутящего момента. Исключается пробуксовка;
• EDS – дополнение к ASR. Блокировка дифференциального механизма.

Как это работает

Курсовая стабилизация посредством ESP невозможна без ABS. Антиблокировочная система – это важный момент корректировки поведения автомобиля. Процесс стабилизации также обеспечивается за счет функциональности антипробуксовочной системы и блока, способного изменять режим работы двигателя.

ESP определяет развитие заноса по нескольким параметрам. Например, при малом угле поворота колес может фиксироваться превышение поперечного ускорения и значительное изменение угла поворота транспортного средства. Это выходит за рамки «правильной езды», поэтому система начинает действовать.

На практике происходит подтормаживание конкретных колес или ослабление тормозного усилия. Гидромодулятор изменяет состояние тормозной системы в части ее давления. Работа силового агрегата корректируется. Блок-контроллер сокращает подачу топлива, что уменьшает крутящий момент, передающийся на колеса. В результате машине придается прежняя траектория.

В структуре имеется главный блок, принимающий и обрабатывающий информацию, поступающую от датчиков. Под такой информацией понимается несколько моментов: с какой скоростью вращаются колеса, в каком положении руль и насколько давление в тормозной системе соответствует норме. На основе подобных данных ESP принимает решение, как ей действовать. При этом наиболее важны сигналы от двух датчиков, считывающих поперечное ускорение и угловую скорость.

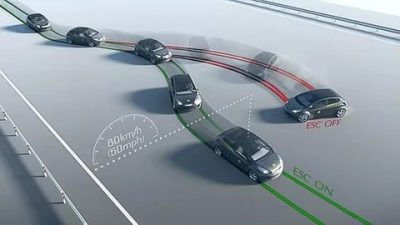

Рассмотрим на примере упрощенную схему того, как происходит курсовая стабилизация.

Занос

На блок-контроллер поступают данные:

• задняя ось начинает смещаться по тому направлению, куда заносит;
• величина скорости скольжения выходит за рамки допустимых значений.

Если вы опытный водитель, то поддадите газу и постараетесь выйти из заноса. Ключевое слово здесь «опытный», но за рулем в большинстве своем оказываются те, кто не был в подобных ситуациях. Они могут растеряться. Также стоит учитывать невнимательность. Именно здесь и возникает необходимость в ESP.

Система возвращает автомобиль на прежний курс с помощью торможения переднего колеса с внешней стороны.

Снос

Датчики сигнализируют о нестандартном поведении транспортного средства:

• фиксируется смещение передней оси по такому направлению, как внешняя сторона поворота;
• скорость рысканья определяется как небольшая.

Система стабилизирует автомобиль, что достигается торможением заднего колеса с внутренней стороны.

Обязательность наличия ESP

Эксплуатируемые в странах ЕС автомобили оснащаются ESP, что узаконено с 2014 года. Это обязательно для минимальной комплектации. Что касается России, то такое правило также имеется, но оно действует лишь при сертификации новых авто. Для остальных машин усовершенствование этого плана возможно только за дополнительную плату.

Самостоятельная установка

При желании и определенном умении можно установить ESP самому. Для этого необходимо знать, какие элементы системы нужны, куда они устанавливаются, как использовать сканер и соответствующее ПО. В остальном надо будет приобрести:

• блок-контроллер;
• СИМ-модуль;
• датчик рысканья;
• штекер.

Неисправности

Сигнал о том, что ESP вышла из строя, поступает на приборную панель, где имеется контрольный указатель. Такая ситуация возможна в результате:

• поломки блок-контроллера;
• обрыва цепи, что преимущественно происходит с датчиками скорости;
• выхода из строя датчика тормозного усилия и т. д.

В любом случае надо вовремя реагировать на сигнал неисправности. Для конкретизации проблемы требуется проведение компьютерной диагностики.

Вывод

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

BMW xDrive (описание, принцип работы)

BMW xDrive — маркетинговое наименование системы полного привода в автомобилях BMW X1, X2, X3, X4, X5, X6 и X7. Также является опцией в моделях 3-й серии (с 2006 года по настоящее время).

Описание технологии BMW xDrive

Вместо постоянного распределения крутящего момента между осями (permanent torque split), как  в более ранних системах, xDrive обеспечивает переменное распределение момента между передней и задней осями, используя «мокрое» многодисковое сцепление, расположенное в КПП, для взаимодействия с передним приводным валом.

Такое устройство позволяет системе xDrive контролировать распределение крутящего момента между передней и задней осями, которое обычно происходит в соотношении 40:60 соответственно. Когда системы ABS/DSC обнаруживают пробуксовку, xDrive может направить 100% мощности двигателя на нужную ось. Мокрое сцепление применяется через использование высокоскоростного сервопривода, вращающего диск актуатора кулачкообразной формы.

Так как задний приводной вал крепко соединён с выходным валом трансмиссии, полное распределение крутящего момента целиком на переднюю ось возможно только лишь тогда, когда задние колёса не имеют сцепления с дорогой и пробуксовывают.

xDrive связана с системами ABS и DSC. В случае пробуксовки колёс или неустойчивости автомобиля во время использования xDrive, система DSC затормозит неиспользуемые колёса для восстановления сцепления с дорогой и улучшения устойчивости без вмешательства водителя.

Передние и задние дифференциалы в автомобилях с xDrive являются свободными, а значит зависят от приложения торможения системой DSC для перераспределения силы с пробуксовывающего колеса на колесо с хорошим сцеплением с поверхностью.

Особый вариант системы xDrive применяется в автомобиле BMW X1 (F48) 2015 года с передним приводом и поперечно установленным двигателем. В этом переднеприводном варианте xDrive передние колёса получают 100% крутящего момента во время работы системы, что даёт преимущество передней оси, в отличие от привычного для обычной xDrive предпочтения задней оси.

Применение

BMW xDrive доступна для автомобилей X1, X3 и идёт в стандартной комплектации на кроссоверах X4, X5, X6 и BMW X6 M. Является опцией для автомобилей 1-й серии (с 2012 года), 3-й серии E46 (с 2006 года для седанов, в 2007-2013 годах для купе), 4-й серии (с 2014 года), 5-й серии (с 2005 года), 6-й серии (с 2012 года для купе и Gran Coupe) и 7-й серии (с 2010 года).

BMW постепенно расширяли доступность xDrive среди всего модельного ряда для улучшения конкурентоспособности с системами полного привода quattro (используется в автомобилях Audi) и 4Matic (используется в Mercedes-Benz), которые широко доступны среди модельного ряда своих компаний. BMW Canada даже перестали предоставлять заднеприводные версии в моделях 2010-12 годов, если в продаже была доступна версия с xDrive. Это касалось автомобилей 5-й, 6-й и 7-й серий. Хотя ещё только в моделях 2009 года и раньше xDrive была доступна лишь для автомобилей BMW 528i и 535i.

Такой ход компании удивил некоторых обозревателей. Один канадский веб-сайт писал, что полный привод  “однажды был целиком в компетенции Audi, если не считать несколько моделей Mercedes. Переход на полный привод был так резок, что большинство автомобилей класса «люкс» продаются теперь именно с ним, а модель 650i — это вообще первое спортивное купе от BMW с полным приводом.

Что ещё больше удивляет, так это отсутствие модели купе с задним приводом в продаже, так что если вам необходима версия 650i, где ведущими колёсами являются только задние, то придётся покупать кабриолет. “

xDrive впервые появилась в 2003 году на X3 и обновлённых BMW 3-й серии (E46).

Первое появление xDrive на автомобилях BMW с восьмицилиндровым двигателем пришлось на BMW 750i xDrive (F01) и 550i Gran Turismo xDrive (F07) 2010 года, а также на BMW 550i xDrive (F10) 2011 года.

xDrive стала впервые использоваться на автомобилях M серии начиная с выхода BMW X5 M 2010 года и X6 M. Шестое поколение BMW M5 поставляется с xDrive в стандартной комплектации.

Dynamic Performance Control

Система контроля крутящего момента Dynamic Performance Control (DPC) от BMW гармонично работает сBMW xDrive и системой контроля устойчивости Dynamic Stability Control. DPC контролирует силовой агрегат и шасси автомобиля и регулирует сцепление с дорогой, а также способна скорректировать поворачиваемость автомобиля, распределяя мощность по задней оси.

Крутящий момент не только распределяется между передней и задней осями (благодаря xDrive), но также и между задними колёсами для улучшения манёвренности и стабильности (с помощью DPC). DPC работает на всех скоростях и во время обычного вождения, а не только во время прохождения сложных поворотов. DPC также взаимодействует с DSC, пытаясь корректировать движение автомобиля, контролируя крутящий момент, что обеспечивает плавные манёвры.

В одиночку система DSC только бы смогла уменьшить мощность двигателя и затормозила бы колёса для улучшения поворачиваемости.

Дифференциал DPC может ускорять колесо с помощью использования планетарных передач и электроприводов в конструкции. Стандартная система контроля — например, типичная xDrive без DPC — уменьшает скорость вращения наиболее активно крутящегося колеса (у которого хуже сцепление с дорогой) с помощью тормозов и снижения мощности двигателя. Это изнашивает тормоза.

А в сочетании xDrive с DPC наоборот будет ускорено самое медленное колесо (у которого наибольшее сцепление с дорогой), а не пробуксовывающее, что улучшит стабильность. Например, во время поворота будет ускорено колесо на противоположной стороне, что увеличит ускорение автомобиля. А во время избыточной поворачиваемости ускорение будет дано на колесо на стороне поворота, что улучшит баланс.

Это сделает прохождение поворотов плавнее и оптимально распределит момент по оси.

Впервые DPC была установлена на BMW X6, выпуск которой начался в 2008 году (модель 2009), где система входила в стандартную комплектацию. Тест показал, что “X6 управляется так, будто она на сотню-другую килограммов легче, чем X5 (у которой нет DPC)” благодаря использованию системы, хотя у обоих автомобилей одинаковые размеры шасси. У спортивной версии BMW X5 M система DPC тоже входит в стандартную комплектацию.

Предыдущая система полного привода

До появления системы xDrive полный привод был опцией в 1980-х годах на автомобилях 3-й серии и 5-й серии. Система тех лет подразумевала наличие вязкостной муфты, которая обеспечивала блокировку на межосевом (центральном) и заднем дифференциалах.

Если не происходило пробуксовки колёс, то распределение крутящего момента было в соотношении 37:63 (передняя ось-задняя ось), что регулировалось планетарной передачей. Если одна ось начинала вращаться быстрее другой, то скорость сдвига масла увеличивалась от прокручивания муфты, что обеспечивало блокировку межосевого дифференциала.

Это позволяло мгновенно переместить до 80% крутящего момента на нужную ось. Эта функция работала и на заднем дифференциале автомобиля. У переднего же дифференциала не было вообще никакой блокировки.

Полный привод также был доступен для X5 и 3-й серии 2001 года. Система была похожа на описанную выше, но не имела никаких блокировок. Вместо них использовалось торможение буксующих колёс с помощью системы DSC, что позволяло перенести тягу на колёса с хорошим сцеплением с дорогой.

Системы активной безопасности

Нередко одно слишком сильное нажатие на педаль тормоза или неосторожный поворот руля может привести к печальным последствиям – от заноса до вылета на встречную полосу движения. Чтобы минимизировать риск возникновения подобных ситуаций инженеры ведущих автокорпораций оснащают машины полезными системами, которые оказывают реальную помощь водителю и делают управление авто необычайно комфортным и простым.

Что такое ASR?

Automatic Slip Regulation, или ASR, – это одна из систем активной безопасности автомобиля. Антипробуксовочная система направлена на недопущение блокировки колес в условиях, когда машина движется по бездорожью или по сложному покрытию – например, по льду. Кроме того, ASR дает возможность избежать пробуксовки при старте на скользкой дороге.

Принцип работы ASR:

— Датчик информирует об изменениях блока управления, который в свою очередь обрабатывает поступивший сигнал. — БУ сравнивает скорости вращения колес, а затем передает команду исполнительному механизму. — Механизм снижает скорость вращения того колеса, которое пробуксовывает, и согласовывает ее с показателями других колес.
Результат: блокирование дифференциала не осуществляется, как следствие, при движении авто по непрямой траектории колеса ведущей оси вращаются в обычном режиме, но при этом имеют разную скорость.

Как работает ASR?

Влияние на ведущие колеса осуществляется двумя способами:

Когда машина двигается со скоростью, предположим, 60 км/ч (у каждой марки – свой показатель), колесо, которое пробуксовывает, притормаживается тормозной системой.

Благодаря чему это происходит? Насос для тормозной жидкости, который входит в состав ASR, создает необходимое давление, соленоиды приводят в действие клапаны, которые и осуществляют подачу жидкости на тормозные цилиндры.

Если установленная предельная скорость превышена, то блок управления антипробуксовочной системы сигнализирует об этом двигателю, а тот в свою очередь снижает крутящий момент. Если автомобиль комплектуется автоматической трансмиссией, то активируется повышенная передача, что приводит к «ослаблению» тяговых характеристик машины.

Можно ли отключить ASR?

При необходимости Вы можете деактивировать систему. Как правило, эта опция полезна для новичков, которые хотят отработать навыки вождения на пустой дороге.

Кнопка ASR OFF, позволяющая отключить опцию, в большинстве авто находится возле рычага коробки переключения передач или на приборной панели. Когда Вы нажмете на клавишу, загорится соответствующая лампочка.

Подробная инструкция по деактивации системы в Вашем автомобиле представлена в руководстве по эксплуатации машины.

«Двойники» системы

На автомобили различных марок устанавливаются аналогичные системы, которые имеют отличающиеся названия. Так, ASR – это прерогатива машин немецких брендов Mercedes, Audi и Volkswagen. DSA используется в машинах Opel. TCS – это характерная черта транспортных средств концерна Toyota.
ASR, как и прочие системы-двойники, входят в состав системы стабилизации курсовой устойчивости, известной как ESP.

Что такое ESP в машине?

Electronic Stability Program, или ESP, – это система электронного контроля устойчивости, которая также называется системой динамической стабилизации. цель ESP – управление моментом силы колес, что позволяет устранить боковое движение и выровнять положение авто.

Как и ASR, система имеет несколько аналогов, которые используются в конкретных марках машин:

Из чего состоит ESP?

В состав системы входит блок управления, измерительные приборы, которые контролируют разные параметры, и гидравлический блок.

Система курсовой устойчивости способна полноценно функционировать только совместно с иными системами активной безопасности авто: — Антиблокировочной тормозной системой ABS. — Антипробуксовочной системой ASR. — Системой распределения тормозных усилий EBD. — Электронной системой блокирования дифференциала EDS.

Как функционирует ESP?

Внешние датчики анализируют различные параметры – функционирование тормозной системы, особенности движения машины, положение акселератора, смена угла поворота руля. Эти данные передаются на БУ. Он сопоставляет полученные сведения с реальным движением машины. Если ESP решила, что водитель утратил контроль над авто, она вмешивается в управление, то есть задействует механизмы, которые связаны с иными системами активной безопасности.

Корректировка траектории движения машины осуществляется несколькими способами:

• За счет подтормаживания конкретных колес. Какие именно колеса будут притормаживаться, решает сама система. Так, при заносе осуществляется торможение наружным передним колесом.
• Благодаря изменению оборотов двигателя.

Также блок управления ESP взаимодействует с двигателем и автоматической коробкой переключения передач авто. Это позволяет системе корректировать их работу в форс-мажорных обстоятельствах.

Можно ли отключить ESP?

Эту систему активной безопасности можно отключить, в некоторых случаях деактивация даже рекомендована: например, когда Вы едете по сыпучему грунту. Однако не забывайте, что ESP – действительно полезная система, которая оказывает реальную помощь, особенно в зимних условиях. Благодаря ей аварийность уменьшилась примерно на 30%.

Что такое ABS (АБС) автомобиля?

Anti-lock Brake System, или ABS, — это активная система безопасности, которая руководит торможением транспортного средства в сложных дорожных условиях (мокрый асфальт, скользкое покрытие и др.).

Предшественники современной системы появились еще в 60–70-х годах XIX века. Их можно было встретить в таких машинах, как Линкольн, Jenssen FF, Мерседес W116, БМВ 7.

Из чего состоит АБС и каков принцип ее работы?

Конструкция системы подразумевает наличие БУ, датчиков контроля скорости и гидравлического модулятора.

Функционирование антиблокировочной системы предполагает три этапа: сброс давления в цилиндре тормозной системы, его поддержание и повышение до нужного уровня. На деле это выглядит так:

• При торможении датчики скорости передают данные БУ.
• БУ плавно уменьшает скорость авто.

Если одно из колес стало скользить или полностью остановилось, датчик информирует об этом БУ, который задействует выпускной клапан. Он закрывает жидкости доступ в тормозной цилиндр колеса – насос сразу же начинает ее возвращение в гидроаккумулятор. Результат – блокировка снимается.

Когда частота вращения колеса нормализовалось, БУ закрывает выпускной клапан и открывает клапан впускной. В результате снова начинает работать насос, но теперь он выполняет действия «в обратном порядке»: нагнетает давление в тормозной цилиндр, что позволяет притормаживать колесо. Все эти операции осуществляются очень быстро.

Они повторяются до полной остановки транспортного средства.

Что это дает?

При экстренном торможении машины, которые оснащены АБС, замедляют ход плавно, а не идут юзом. Следовательно, даже в сложных дорожных условиях машина остается управляемой. Водителю же нужно только следить за направлением движения авто до полной его остановки. Иными словами, антиблокировочная система обеспечивает управляемое торможение, что позволяет избежать аварии.

При экстренном торможении транспортного средства, не оборудованного ABS, сильное нажатие на педаль тормоза приводит к тому, что, как бы Вы ни выкручивали руль, машина не изменит своей траектории. Это связано с тем, что заблокированные колеса будут скользить и не позволят водителю маневрировать. Как результат, автомобиль поедет по прямой, что может привести к серьезным последствиям.

Нюансы, о которых стоит знать

Эффективность работы антиблокировочной системы зависит от того, в каком состоянии находится дорога. Если Вы едете по неровному полотну с буграми и выбоинами, то длина тормозного пути авто будет гораздо больше обычной. Объясняется это очень просто. Когда авто тормозит, его колеса на мгновение «подпрыгивают».

Это приводит к потере сцепления с дорогой и, как следствие, к прекращению вращения. АБС воспринимает это как блокировку и останавливает торможение. Когда сцепление с покрытием восстанавливается, системе приходится перестраиваться. Это занимает время – отсюда и увеличение длины тормозного пути.

Сделать работу АБС оптимальной в данной ситуации поможет обычное снижение скорости авто.

Следует помнить, что системы активной безопасности помогают водителю в сложной ситуации, а не берут на себя управление автомобилем, поэтому автолюбителю не стоит расслабляться – он должен быть готов ко всему.

DSC (система динамической стабилизации в автомобиле): что это и как работает

Современный автомобиль представляет собой очень сложный комплекс механических и электронных компонентов, которые призваны помочь водителю в решении разного рода задач, в том числе, возникающих в процессе движения. Устройство динамической стабилизации DSC является одним из таких компонентов.

Система динамической стабилизации

Определение

DSC — это аббревиатура английских слов Dynamic Stability Control. Есть и другие системы, которые выполняют ту же самую роль, но называются по-другому. Исторически первой появилось устройство ESP (Electronic Stability Programme).

Как это видно из названия, устройство DSC работает тогда, когда машина движется. Его задачей является выравнивание траектории, предотвращение опрокидывания.

Условия работы

Устройство динамической стабилизации работает эффективно в том случае, если соблюдаются следующие условия:

• Учитывается максимально полное количество необходимых входных параметров;
• Точность и своевременность информации;
• Задействованы органы эффективного управления динамикой;
• Быстродействие устройства в целом;
• Оптимальные алгоритмы управления (программа);
• Технические характеристики автомобиля.

Очень важно, чтобы сбои в работе блока управления были исключены. Технические характеристики каждой машины индивидуальны. Даже разные шины будут иметь неодинаковое сцепление с дорогой. А уж тем более высота их профиля и радиус в целом. Значительно снижает эффективность системы стабилизации разная глубина протектора шин, установленных на машине.

Входные параметры

Система стабилизации учитывает переменные движения автомобиля и сравнивает их с действиями водителя. Входными параметрами являются:

• Угол поворота передних колёс;
• Угол поворота руля;
• Поперечное ускорение автомобиля;
• Угловая скорость авто;
• Скорость вращения колёс;
• Величина тормозного воздействия на каждую пару колодок;
• Давление в тормозной системе.

В программе системы динамической стабилизации необходимо учитывать угол поворота руля и скорость вращения всех колёс для того, чтобы вычислить предполагаемую траекторию движения.

Ведь по скорости вращения колёс косвенно, с некоторыми допущениями, можно судить о том, насколько быстро движется автомобиль. Угол передних колёс плюс скорость движения при хороших дорожных условиях должны соответствовать определённому угловому ускорению автомобиля.

Все входные параметры поступают в блок управления в виде электрических сигналов, которые участвуют в расчётах программы в качестве переменных.

Выходные воздействия

Управлять динамической стабилизацией можно несколькими способами:

• Изменением тормозного воздействия;
• Крутящего момента двигателя;
• Распределением крутящего момента между колёсами (полный привод);
• Поворотом передних колёс (в некоторых автомобилях).

Система динамической стабилизации интегрирована с АБС. Это вполне логично, ведь изменения тормозных усилий напрямую связаны с её работой.

С этой целью система стабилизации может открывать впускной и выпускной клапан каждого тормозного привода, тем самым регулируя нужное усилие. Это позволяет притормаживать или приотпускать. Об усилии можно судить по давлению в каждом приводе.

Принцип работы

Система динамической стабилизации функционирует согласно программе управляющего блока. Суть работы состоит в сравнении текущей траектории с предполагаемой, которая напрямую связана с действиями водителя.

В процессе движения автомобиля возникают препятствия, изменяющие его траекторию. Например, может возникнуть занос передних или задних колёс. В этом случае угловое ускорение будет отличаться от требуемого при текущем угле колёс и скорости. Поперечное ускорение тоже возрастёт. Разность между настоящим и необходимым ускорением будет влиять на тормозные усилия колёс.

Если скорость движения автомобиля превышает безопасную и максимально допустимую, тогда система стабилизации подаст сигнал блоку управления двигателем, который уменьшит его крутящий момент.

Система динамической стабилизации действует не только при появлении каких-либо препятствий. Операции управления, выполняемые водителем иногда оказываются недостаточными. В такие моменты нужно притормаживать какое-либо из колёс до тех пор, пока траектория не станет оптимальной.

Описание и принцип работы системы курсовой устойчивости ESC

Система курсовой устойчивости ESC – это электрогидравлическая система активной безопасности, главное назначение которой – не дать автомобилю уйти в занос, то есть предотвратить отклонение от заданной траектории движения при резком маневрировании. ESC имеет еще одно название – “система динамической стабилизации”. Аббревиатура ESC расшифровывается как Electronic Stability Control – электронный контроль устойчивости (ЭКУ). Система стабилизации – это комплексная система, охватывающая возможности ABS и TCS. Рассмотрим принцип действия системы, ее основные компоненты, а также положительные и отрицательные стороны эксплуатации.

Принцип работы системы

Разберем принцип работы ESC на примере системы курсовой устойчивости ESP (Electronic Stability Programme) от компании Bosch, которая устанавливается на автомобили с 1995 года.

ESC стабилизирует положение автомобиля при заносе

Самое важное для ESP – это правильно определить момент наступления неконтролируемой (аварийной) ситуации. Во время движения система стабилизации непрерывно сопоставляет параметры движения автомобиля и действия водителя. Система начинает работать, если действия человека за рулем становятся отличными от фактических параметров движения машины. Например, резкий поворот руля на большой угол.

Система активной безопасности может стабилизировать движение автомобиля несколькими способами:

Система курсовой устойчивости не дает автомобилю уйти за пределы заданной траектории поворота. Если датчиками фиксируется недостаточная поворачиваемость, то ESP осуществляет притормаживание заднего внутреннего колеса, а также меняет крутящий момент двигателя. Если выявлена избыточная поворачиваемость, то система притормаживает переднее наружнее колесо, а также варьирует крутящий момент.

Чтобы подтормаживать колеса, ESP использует систему ABS, на базе которой она построена. Цикл работы включает три стадии: повышение давления, поддержание давления, сбрасывание давления в тормозной системе.

Крутящий момент двигателя изменяется системой динамической стабилизации следующими способами:

• отменой переключения передачи в автоматической коробке переключения передач;
• пропуском впрыска топлива;
• изменением угла опережения зажигания;
• изменением угла положения дроссельной заслонки;
• пропуском зажигания;
• перераспределением крутящего момента по осям (на автомобилях с полным приводом).

Устройство и основные компоненты

Система курсовой устойчивости – это совокупность более простых систем: ABS (предотвращает блокировку тормозов), EBD (распределяет тормозные усилия), EDS (блокирует дифференциал с помощью электроники), TCS (предотвращает пробуксовку колес).

Компоненты системы курсовой устойчивости: 1 – гидравлический блок с ЭБУ; 2 – датчики частоты вращения колес; 3 ­– датчик угла поворота рулевого колеса; 4 – датчик линейных и угловых ускорений; 5 – электронный блок управления двигателем

Система динамической стабилизации включает в себя набор датчиков, электронный блок управления (ЭБУ) и исполнительное устройство – гидравлический блок.

Датчики отслеживают определенные параметры движения автомобиля и передают их в блок управления. С помощью датчиков ESC оценивает действия человека за рулем, а также параметры движения машины.

Для оценки действий человека за рулем система курсовой устойчивости использует датчики давления в тормозной системе и угла поворота рулевого колеса, а также выключатель стоп-сигнала. Параметры движения автомобиля отслеживают датчики давления в тормозной системе, частоты вращения колес, угловой скорости машины, продольного и поперечного ускорения.

На основании данных, полученных от датчиков, блок управления генерирует управляющие сигналы для исполнительных устройств систем, входящих в состав ESC. Команды от ЭБУ получают:

• впускные и выпускные клапаны антиблокировочной системы;
• клапаны высокого давления и переключающие клапаны антипробуксовочной системы;
• контрольные лампы ABS, ESP и тормозной системы.

При работе ЭБУ взаимодействует с блоком управления автоматической коробки передач, а также с блоком управления двигателем. Блок управления не только принимает сигналы от данных систем, но и формирует для их элементов управляющие воздействия.

Отключение системы ESC

Кнопка отключения ESC

Если система динамической стабилизации «мешает» водителю при управлении автомобилем, то ее можно отключить. Обычно для этих целей есть специальная кнопка на приборной панели. ESC рекомендуется отключать в следующих случаях:

• при использовании малого запасного колеса (докатки);
• при использовании колес разного диаметра;
• при езде по траве, неоднородному льду, бездорожью, песку;
• при езде с цепями противоскольжения;
• во время раскачки автомобиля, которая застряла в снегу/грязи;
• при испытании машины на динамическом стенде.

Преимущества и недостатки системы

Рассмотрим плюсы и минусы использования системы динамической стабилизации. Преимущества ESC:

• помогает удерживать автомобиль в пределах заданной траектории;
• предотвращает опрокидывание автомобиля;
• стабилизация автопоезда;
• предотвращает столкновения.

Недостатки:

• esc нужно отключать в определенных ситуациях;
• неэффективна на высоких скоростях и при маленьком радиусе поворота.

Применение

В Канаде, США и странах Европейского союза с 2011 года система курсовой устойчивости обязательно устанавливается на все легковые автомобили. Отметим, что названия системы различаются в зависимости от производителя. Аббревиатура ESC применяется на автомобилях Kia, Hyundai, Honda; ESP (Electronic Stability Programme) – на многих машинах Европы и США; VSC (Vehicle Stability Control) на автомобилях Toyota; система DSC (Dynamic Stability Control) на машинах Land Rover, BMW, Jaguar.

Система динамической стабилизации – это отличный помощник на дороге, особенно для неопытных водителей. Не стоит забывать, что возможности электроники также не безграничны. Система во многих случаях существенно снижает вероятность аварии, однако водителю никогда не стоит терять бдительность.

(19 4,53 из 5)
Загрузка…
