Как сделать доводчик стекол своими руками?

Как установить блок доводчика стекол в Тойоту (Toyota): основы установки

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Как работает доводчик стекол: принцип действий

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутствие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырьмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Пример работы доводчика

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

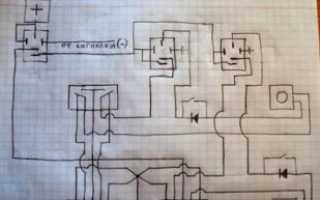

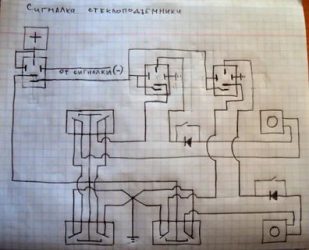

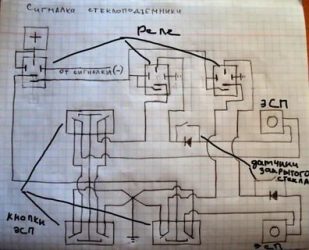

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления не нажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

[/su_box]

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Читайте также:

Замена ремня вентилятора на газели

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Схема реализации

Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Монтаж и установка

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызвонить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок.

Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем не рекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Читайте также:

Как составить договор купли продажи на машину?

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигнализации.

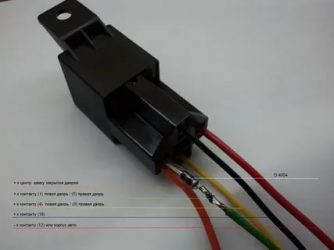

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальный вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного усложняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Читайте также:

Srs что это в автомобиле?

Что собой представляет доводчик стеклоподъемников на 2 и 4 стекла, как самостоятельно установить?

» Электропакет » Что собой представляет доводчик стеклоподъемников на 2 и 4 стекла, как самостоятельно установить?

В последнее время в продаже появляется все больше устройств, предназначенных для обеспечения более комфортной эксплуатации транспортного средства. Одним из таких девайсов является доводчик стеклоподъемников на 2 стекла. Что это за устройство и как его установить на автомобиль, мы расскажем ниже.

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Читайте также:

Как снимаются дворники на машине?

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

Загрузка …

«Как своими руками установить ДС — наглядная инструкция»

Чтобы в будущем не столкнуться с неисправностями в работе ДС, необходимо правильно установить устройство, поэтому ознакомьтесь с наглядной инструкцией (автор ролика — Константин Эц).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо! Оценить пользу статьи: Загрузка…

Как подключить доводчики стекол

У многих на автомобилях стоят электроподъемники стекол. Это очень удобно: стоит только нажать на кнопку, и окно тут же закроется. А бывает и так, что, выходя из машины на парковке, водитель банально забывает закрыть окна. Чтобы обезопасить автовладельцев от краж личных вещей и угонов, специалисты разработали специальное устройство. Это доводчик стекол.

Это автоматическое устройство делает процесс эксплуатации автомобилей более удобным. Большинство современных иномарок люксовых комплектаций оснащены этим оборудованием по умолчанию. Они представлены в виде специальных электронных устройств, которые поднимают окна в момент, когда машина ставится на сигнализацию. Промышленность предлагает также приобрести готовые решения. Но для тех, кто немного разбирается в электронике и умеет держать в руках паяльник, нет смысла покупать готовое изделие. Гораздо интересней собрать доводчик стекол своими руками. Это очень интересно и полезно.

Какими функциями обладают эти устройства?

Недорогие и простые автомобильные модели в тот момент, когда авто ставится на охрану, поднимают стекла. Это все, на что они способны.

Более серьезное оборудование, которое предлагается значительно дороже, умеет решать больше задач. Здесь можно поднимать или же опускать стекло практически в одно касание. Также у автолюбителя появляется возможность управлять двумя стеклами в различных направлениях. Функция закрытия окон при постановке на сигнализацию здесь реализована по умолчанию. Кроме этого, доводчики стекол для автомобиля имеют возможность блокировки кнопок для подъема стекла, когда машина в режиме защиты. Если стекло вдруг не может по каким-либо причинам открыться или закрыться, оно откатится.

Но это все о заводских устройствах. А пока попробуем сделать что-нибудь попроще.

Простой доводчик стекол своими руками

Принцип работы устройства заложен в увеличении тока в тот момент, когда стекла находятся в крайнем верхнем положении.

Когда водитель ставит свой автомобиль в режим охраны, с блока управления замка сигнал направляется на реле электромагнитного типа. Через резистор реле подключает конденсатор к питанию, в результате конденсатор заряжается.

Когда сигнал от замка полностью исчезнет, конденсатор подключается к второй обмотке реле. Далее питание подается на таймер. На выходе таймера сформируется нужное напряжение, которое откроет транзистор. Так как группа контактов реле замкнута, то через уже открытый транзистор на контактную группу будет идти напряжение для удержания.

Транзистор здесь необходим для того, чтобы стабилизировать температуру другого транзистора в схеме. Кроме того, группа контактов реле подает напряжение на первую обмотку реле, присоединяющему кнопку. Через резистор и замкнутый контакт, а также через кнопку управления стеклом питание подается на двигатель подъемника, и стекло поднимется.

Когда стекло полностью поднимается, создается более высокая нагрузка на двигатель, следовательно и ток тоже возрастает. Это приводит к падению напряжения на резисторе, в результате чего транзистор закроется, с реле уйдет все напряжение, а затем и вся схема будет обесточена.

Как настроить эту схему?

Для настройки тока срабатывания схемы нужно подобрать номинал резистора. Таймер отключается за 3 секунды. В обычном режиме таймер не будет активирован. По таймеру схема отключается лишь в экстренных ситуациях.

Детали для схемы

Чтобы собрать эту конструкцию, понадобится таймер NE555, транзисторы КТ814 или другие аналогичные диоды КД 255, а также резисторы и конденсаторы. Это простой доводчик стекол. Его схема собирается за час, но он уже кое-что может и умеет.

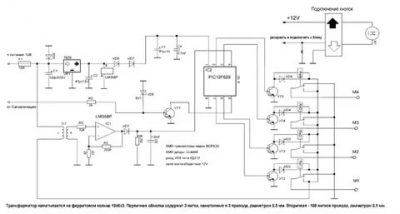

Микроконтроллер в помощь водителю

Это устройство может последовательно закрывать все окна, а также люк. Чтобы активировать его, необходимо традиционно поставить машину в режим защиты.

Схема подключения доводчика стекол также несложная. Всю работу делает контроллер PIC. Устройство может собрать даже начинающий электронщик.

Устройство начинает работать, когда на резистор поступает сигнал с сигнализации. Контроллер принимает сигнал и активирует первый мотор. Двигатель запускается, а в трансформаторе фиксируются помехи от работы щеток электромотора.

Эти помехи будут обработаны операционным усилителем, а затем будут поданы обратно на контроллер. В зависимости от того, какой уровень импульса, контроллер примет решение о запуске следующего двигателя.

Когда устройство закончит работу, оно перейдет в дежурные режимы работы. Это далеко не единственный доводчик стекол своими руками. Но если нужен более интеллектуальный прибор, то все можно найти и собрать.

Монтаж доводчиков самостоятельно

Для большинства автомобилей эта инструкция подойдет, и все получится. Так, прежде чем начать работы, нужно точно убедиться, что электростеклоподъемники отлично работают от кнопки при выключенном зажигании.

Сами доводчики стекол автомобиля, как и любое другое оборудование, будут вмонтированы в двери водителя.

Для того чтобы проверить работу подъемника, следует отключить зажигание. Может быть, потребуется установка перемычки вместо предохранителя или же замена перемычки на реле. Без этого система работать откажется.

Препарируем водительскую дверь

Здесь нужно снять обивку. Некоторые инструкции также настоятельно рекомендуют снять и ручку, чтобы обивка пошла лучше. Для того чтобы ее демонтировать, придется вытянуть пластиковые пробки, которые скрывают болты. Только тогда можно снять ручку. После того как обивка поддалась, не стоит бросать ее подальше. На обшивке установлены различные блоки и провода. Сначала аккуратно их отключите, затем отложите в сторону.

Установка

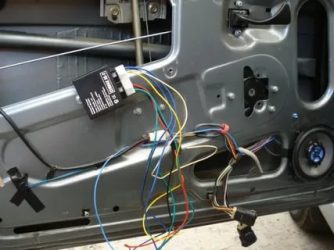

Как установить доводчик стекол? Монтаж представляет собой прикрепление устройства при помощи самореза к пластине двери. Затем остается лишь только зафиксировать. При выполнении этих работ не нужно делать каких-либо лишних дырок в металле.

Подключаемся

Чтобы только что смонтированный на водительскую дверь доводчик стекол работал как следует, потребуется выполнить два разных подключения. Первое — к 12V аккумулятору, второе – от сигнализации сигнальный провод к массе.

Красный провод соединится с 12 В, черный необходимо подключить к массе. Желтый пойдет на центральный замок, а затем соединится с белым. Тот проводник, который ответственен за процесс поднятия стекла, должен крепиться к остальным проводникам прямо в разрыв. Для этого нужно разрезать проводник и соединить его со стороны кнопки и двигателя.

Доводчики стекол автомобиля, установка своими руками

Сейчас многие разработки в сфере автомобильных аксессуаров направлены на увеличение комфортабельности эксплуатации автомобилей.

Одним из таких аксессуаров, который все больше становиться популярным, является устройство для автоматического поднятия стекол дверей при постановке авто на сигнализацию, оно же модуль одностороннего закрывания стекол дверей.

В народе такие устройства получили название доводчиков стекол.

Полезность использования доводчиков очевидна, владельцу авто перед постановкой на сигнализацию последнего не нужно проверять, все ли окна закрыты, поскольку данные устройства автоматически их закроют.

Изначально доводчиками стекол комплектовались только премиумные автомобили, и то только в топовой комплектации.

Со временем многие водители оценили пользу этого устройства, что привело к появлению универсальных доводчиков, которые можно установить практически на любой автомобиль.

Помимо того, некоторые автовладельцы, знакомые с радиоэлектроникой, начали собирать самодельные устройства, которые свою функцию выполняют очень хорошо.

Доводчик стекол — что собой представляет, как работает

Доводчик стекол автомобиля представляет собой электронный блок, который подключается к сигнализации или центральному замку, а также системе управления стеклами.

Причем в автоэлектрику автомобиля он устанавливается между клавишами управления и электромотором, осуществляющими подъем-опускание стекла. Так что применить данное устройство можно только на авто, у которых имеется система управления.

Все модули действуют по одному принципу: поскольку он включен в систему между клавишами и электромотором, то напряжение, которое передается от клавиш к мотору в любом случае проходит через блок. Но при обычном открывании-закрывании в процессе модуль не участвует.

Как только владелец машины с пульта управления охранной системой или центральным замком включает их, модуль управления передает сигнал на устройство, и оно запитывает электромотор, который и поднимает стекло.

Советы по выбору доводчика

Рынок автомобильных аксессуаров не страдает от дефицита модулей закрывания стекол.В основном их выпускают фирмы, занимающиеся производством охранных систем для автомобилей.

Самыми популярными производителями доводчиков являются компании Sheriff, Pandora b Tiger, хотя достаточно и других производителей.

Выбрать доводчики стекол автомобиля не так уж и сложно. Сначала нужно определиться, за закрытие какого количества стекол должен отвечать данный модуль.

Все это нужно сделать потому, что производятся устройства, обеспечивающие закрытие двух стекол, а также четырех.

Так что при выборе следует учитывать, имеются ли системы управления стекол на задних дверях.

Далее нужно определиться, какими функциями должен обладать модуль.

По этому критерию они делятся на:

Простые однофункциональные;
Многофункциональные.

Простые устройства способны только закрывать стекла при постановке на охрану авто. А вот многофункциональные способны запоминать положение стекол до закрытия и после снятия авто с сигнализации вернуть их в то же положение.

Также они могут возвращать стекло в исходное положение, если при закрывании оно уткнулось в препятствие.

Некоторые модули могут обладать еще рядом функций, которые можно включать и отключать, в общем, настроить работу доводчика на свое усмотрение.

Но и стоимость многофункциональных модулей значительно больше, чем простых, притом, что многие его возможности могут быть не востребованы, а подключить его будет довольно сложно.

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.

Такой доводчик без проблем можно будет установить и самому.

Из инструментов потребуется немного:

Отвертки;
Нож и кусачки;
Изолента.

Вначале нужно определиться с местом установки устройства.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Топ-6 лучших автомагнитол 2014 года

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание.

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

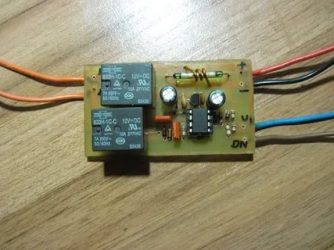

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

Итог

В итоге можно сказать, что заводские доводчики стекол автомобиля может установить практически каждый водитель хоть немного разбирающийся в электрике, тем более, что инструкция прилагается.

А вот спаять и установить самодельное устройство сможет не каждый, да и надежность работы такого устройства под большим сомнением.

Хотя уже существуют не плохие модели, которые работают годами. Но тут уже нужно ориентироваться на отзывы людей, которые пользуются такими устройствами и на квалификацию мастера, который их сделал.

Инструкция со схемой подключения сигнализации к центральному замку и как подключить доводчик стекол к автосигнализации своими руками

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Доводчик стекол. Основы установки

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

[/su_box]

Рекомендуем: Антифриз красный, зеленый, синий – в чем разница?

Теперь рассмотрим сам доводчик и способ его монтажа и встраивания его в штатную схему. Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Теперь про монтаж и установку.

Нужно определить и вызванить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок. Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем нерекомендую, ибо токи там очень большие).

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигналки.

Рекомендуем: Как почистить свечи зажигания от нагара в домашних условиях

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальнвй вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного услажняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Как подключить доводчик стекол к сигнализации?

Установка и подключение доводчиков:

Монтаж устройств производится в дверях машины, для этого демонтируются их обивка. Доводчики питаются от бортовой сети машины, к девайсу надо подвести положительный контакт и массу. Важно, чтобы электроцепь, с которой соединен доводчик, была активной при отключенном зажигании.
С помощью тестера определяются электролинии, предназначенные для подачи напряжения от управляющих кнопок на электрические двигатели стеклоподъемников.
В соответствии со схемой подключения доводчиков выполняется врезание кабелей от блока управления на электроцепь питания. Для соединения с дверьми используются выходу в устройстве, они имеют разную расцветку. Кабель, который идет от управляющей кнопки к электрическому мотору, врезается к концам электролинии. К электроцепи подключаются контакты блока.
При соединении надо правильно подобрать кабели, от управляющих кнопок к электрическому мотору их идет по два. Когда подается напряжение, одна из электролиний выполняет подъем стекла, а друга его опускает. Если будут допущены ошибки при подключении, то активация режима защиты будет сопровождаться автоматическим открытием стекол.
Затем к доводчику подсоединяется кабель, предназначенный для передачи сигнала от управляющего блока. Потребуется такой сигнал, который поступает на блок на протяжении секунды при активации защитного режима. В зависимости от типа устройства и системы, для этого могут использоваться минусовые или плюсовые контакты. Непосредственно перед подсоединением потребуется точно узнать, какой сигнал отправляет управляющий блок сигналки.
Когда провода подключены, выполняется диагностика работы устройств. При условии, что все работает корректно, потребитель изолирует всех врезки электроцепей и маскирует их. Процедура подключения доводчика на четыре двери выполняется аналогичным образом, только в штатную электросеть потребуется сделать больше врезок.

Доводчики стёкол

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.

Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится.

Рекомендуем: Nissan Quasqai: замена ламп ближнего света

Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

Дверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Снятая крышка

Контроллер вид снизу

Контроллер вид сверху

Далее нужно отпаять силовое реле которое мешает нам добраться к дорожкам.

Отпаянное реле

После отпайки начинается очень ответственная часть, всё что выбудете делать — на вашей ответственности, ибо можно повредить плату и придётся искать новый контроллер! Аккуратно нужно разрезать две дорожки в местах обозначенных красными линиями, и сделать после этого одну хорошую толстую перемычку в месте обозначенном синей линией. Разрезы должны быть широкими, исключающими замыкание между ними!

Разметка дорожек

К получившимся двум отдельным дорожкам нужно припаять хорошие провода. Я использовал куски моторной косы Toyota. Далее возвращаем реле на место и хорошо пропаиваем его ноги.

Выведенные провода

Реле на своём месте

Для вывода проводов из корпуса контроллера аккуратно сверлим два отверстия как на фото:

Отверстия под провода

Вставляем плату на место в корпус и фиксируем провода термоклеем. Выведенные провода тоже заливаем клеем для герметичности.

Зафиксированные провода

Выводы залиты также термоклеем

Ставим стеклоподъёмник на место и обязательно регулируем стекло. Почему, объясню ниже. В итоге водительский ЭСП готов к внешнему управлению, при этом контроллер даже не догадывается что мы можем без его ведома поднять стекло.

Для управления всеми стёклами использовался готовый контроллер Sheriff PWM-104:

Управляющий провод был проложен в штатной косе двери, которую вытащил из салона:

Коса двери

В одном из разъёмов вставил стандартный Тойотовский пин в свободное гнездо, для того чтобы не было никаких скруток между дверью и салоном. В салонный ответный разъём также вставил «папу» и подключил к каналу комфорта сигнализации.

Пару слов о необходимости регулировки стекла после его установки. Я при сборке особо не придал этому значения и в итоге после нескольких открытий-закрытий, стекло перекосило в верхней части примерно на 2 миллиметра, для глаза это не заметно, но: штатный контроллер стал перекашивать стекло и у него начала срабатывать защита от защемления. Внешне это выглядит так: при нажатии кнопки Auto Up стекло поднимается вверх, упирается в рамку и тут же опускается вниз до середины. В итоге закрыть стекло целая проблема. Приехав в гараж снял обшивку с двери и выровнял все направляющие и само стекло. После этого всё опять пришло в норму.

Как сделать доводчики стекол своими руками

Наконец-то я добил свой доводчик (все времени не хватало)

Как-то приехав на работу, с непривычки забыл закрыть окна. Итог: салон весь в пыли, я ф шоке
