Гнет ли клапана на новой гранте 2018г?

На каких двигателях ВАЗ гнет клапана при обрыве ремня ГРМ

При покупке автомобиля далеко не все автолюбители интересуются, является ли установленная на машине силовая установка «втыковый» т.е. гнет ли клапана на ней при обрыве ГРМ. А этот вопрос достаточно важен и от ответа на него зависит, насколько трудоемким и в какую сумму обойдется ремонт двигателя в случае возникновения такой поломки.

Что такое «втыковый двигатель»?

Данное понятие характеризует вероятность столкновения поршней с клапанами, в результате чего последние получают повреждения – они гнутся.

Ситуация такая возникает при обрыве привода ГРМ, когда газораспределительный механизм останавливается, а кривошипно-шатунный продолжает работать по инерции.

«Втыковые» и «невтыковые» силовые агрегаты есть в линейке практически у всех автопроизводителей, в том числе и ВАЗ. При этом второй вариант моторов, естественно, является более приоритетным при выборе автомобиля.

Если рассматривать продукцию АвтоВАЗ, то у этого производителя линейка силовых установок достаточно обширна, и у одних моторов при обрыве привода ГРМ клапана гнет, а в других такая поломка не возникает.

Проблемой при выборе для приобретения автомобиля ВАЗ является тот факт, что на одну и ту же модель могут устанавливаться как «втыковые», так и «невтыковые» агрегаты, что может запутать покупателя.

Какие двигателя стоят на некоторых моделях ВАЗ смотрите ниже.

Стоит отметить, что на вероятность изгиба клапанов оказывает влияние тип привода ГРМ. К примеру, на ВАЗ классического семейства (ВАЗ-2101-2107) а также «Нива», устанавливались только «втыковые» двигатели. Но на моторах этих авто используется цепной привод ГРМ, отличающийся высокой надежностью. Поэтому на классических ВАЗ и «Нива» проблема с гнутьем клапанов из-за столкновения с поршнем, по сути, не актуальна из-за низкой вероятности ее возникновения.

Начиная с ВАЗ-2108 и заканчивая самыми последними моделями – «Приора», «Гранта», «Калина» и т. д. используется только ременной привод ГРМ. Вот он может оборваться и повреждения, которые получит мотор, зависят от того, «втыковый» ли он или нет.

Почему двигатели гнут клапаны?

Одним из способов увеличения мощности двигателя является обеспечение максимально эффективного наполнения камер сгорания топливовоздушной смесью и отвода выхлопных газов. И делается это двумя методами – увеличением количества клапанов на каждый цилиндр и повышением пропускной способности впускных и выпускных окон.

Второй метод реализуется путем увеличения расстояния выхода клапана из седла, и именно это является причиной столкновения его с поршнем с последующим изгибом.

Благодаря приводу газораспределительного механизма от коленчатого вала обеспечивается синхронная работа ГРМ и КШМ. При нормальном функционировании силового агрегата, на подходе поршня к ВМТ клапана находятся к закрытом положении, что исключает их соприкосновение.

Если же привод газораспределительного механизма оборвало, теряется связь между механизмами, и ГРМ сразу останавливается, а КШМ продолжает функционировать (за счет инерции маховика). При этом возвратные клапанные пружины устанавливают распредвал в положении, при котором большинство кулачков вала не давят на клапаны (они закрыты), но некоторые из них все же поворачиваются так, что воздействуют на клапаны и последние оказываются открытыми.

В «невтыковых» двигателях конструктивно предусмотрено сохранение расстояния между клапанной тарелкой и днищем поршня, находящимся в ВМТ, поэтому даже при открытых клапанах соприкосновения не происходит.

На этих силовых установках обрыв привода газораспределительного механизма не приводит к каким-либо внутренним повреждениям узлов и деталей, и для восстановления работоспособности силового агрегата достаточно установить новый ремень и выполнить регулировочные работы (выставить все по меткам).

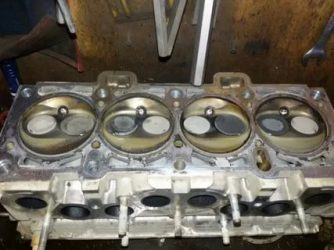

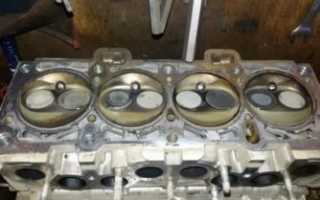

А вот если силовая установка — «втыковая», сильно выступающие клапаны сталкиваются с поршнем, что приводит к их изгибу. На таких моторах обрыв привода ГРМ обычно сопровождается сильным одинарным стуком. Ремонт двигателя в этом случае трудоемкий и дорогостоящий, поскольку приходится менять поврежденные детали, восстанавливать ГБЦ.

На силовых агрегатах ВАЗ, подверженных гнутью клапанов при обрыве привода, особо актуальной является своевременная замена ремня ГРМ и периодическая диагностика его состояния, проверка и регулировка натяжения. Такие меры являются практически единственными для предотвращения поломки клапанов.

Двигатели ВАЗ – «невтыковые» и «рисковые»

Поскольку на каждую из моделей ВАЗ устанавливается несколько силовых установок, важно знать, какие из них являются «втыковыми».

Как уже отмечено, на классических ВАЗ (2101-2107) и ВАЗ «Нива» устанавливались силовые агрегаты, у которых изгиб клапанов происходит. Но поскольку привод ГРМ на этих моторах – цепной, «втыковость» можно в расчет не брать.

«Самара»

На автомобили семейства «Самара» (ВАЗ 2108-21099) устанавливались:

1. Агрегаты с маркировкой ВАЗ 21081, 2108 (карбюраторный и инжекторный);
2. Моторы 21083, 21091;
3. 8-клапанный ВАЗ-2111 (модели поздних годов выпуска).

Из них агрегаты 21083 и 2111 при обрыве ремня ГРМ клапаны не гнули, а вот версии 21081 и 2108 являлись «рисковыми».

ВАЗ 2110-2112

На моделях 10-го семейства (ВАЗ-2110-2112) линейка силовых установок еще более обширна. Часть агрегатов устанавливались на все авто этого семейства, а некоторые предлагались только для определенных моделей.

Общими для всех моделей являлись моторы с индексами ВАЗ-2110, 2111 (8-клапанный), 2112, 21114, 21124. Из них «втыковыми» являются двигатели ВАЗ-2112 и 21114, а остальные клапаны не гнут.

Дополнительно автомобиль модели ВАЗ-2112 комплектовался силовым агрегатом ВАЗ-21128, который тоже «рисковый» и при обрыве ремня ГРМ гнет клапаны.

«Самара-2»

Автомобили семейства «Самара-2», к которому относятся модели ВАЗ 2113-2115, оснащаются агрегатами марок ВАЗ-2111, 21114, 21124 и 21126. Из них «безрисковыми» являются только моторы ВАЗ-2111 и 21124.

Также для версий ВАЗ-2113 и 2115 предлагался мотор с индексом 11183, у которого обрыв ремня не приводит к изгибу клапанов.

«Гранта», «Калина», «Приора»

Лада «Гранта» оснащается линейкой установок следующих марок: 11183, 11186, 21126 и 21128. Последними двумя из них также оснащается версия «Гранта Спорт». Из всех моторов только версия 11183 является «невтыковой», остальные – гнут клапаны.

Для Лада «Калина» предлагаются моторы марок ВАЗ 11183, 11186, 11194, 21126 и 21127. Последних два агрегата также устанавливаются на модель «Калина Спорт», а версия «Кросс» оснащается двигателями 21127 и 11186. Из всей линейки только мотор ВАЗ-11183 не гнет клапаны при обрыве ремня ГРМ.

Лада «Приора» комплектуется установками с индексами 21114, 21116, 21126 и 21127. Все эти моторы — «втыковые».

Отметим, что выше указаны только основные марки силовых установок, которыми комплектуются те или иные модели. Но АвтоВАЗ практически всегда «грешит» экспериментальным мелкосерийным производством, когда на какие-то авто устанавливаются агрегаты, которые для него нехарактерны.

К примеру, на ВАЗ-2109 устанавливался мотор с идентичным индексом, отличающийся от версии 2108 облегченной конструкцией, а небольшая серия ВАЗ-2108 и вовсе оснащалась роторной установкой с маркировкой ВАЗ-415.

ЧИТАЙТЕ ПО ТЕМЕ: Другие характерные неисправности ВАЗ 2110 и других моделей серии.

Иномарки

Немного затронем тему иномарок. Ниже показано на каких двигателях от Toyota, Suzuki, Daewoo, Chevrolet, Citroen, Hyundai, Renault, Volvo, Kia, Fiat, Mercedes, Peugeot, Honda, Ford, Geely, Mitsubishi, Nissan, Audi, Volkswagen, Skoda, Opel, Lifan, Chery, Mazda, Subaru гнет клапана.

Определяем, какой двигатель рисковый

Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Как быстро заработать на автомобиль

Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.

Данный метод подойдёт для проверки автомобилей и от других производителей.

Алгоритм работ проверки очень прост:

• Снимаем с двигателя ремень ГРМ;
• Устанавливаем поршень первого цилиндра в ВМТ;
• Проворачиваем распределительный вал (16-клапанной версии — два) на два оборота;
• Выставляем ВМТ на втором цилиндре и снова делаем два оборота.

Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.

Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.

Способы решения проблемы

Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.

Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

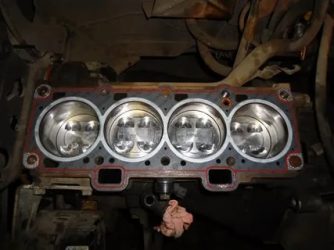

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».

На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.

Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».

Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.

Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.

Тюнинг и его влияние на «втыковость»

ВАЗ – отличный вариант для тюнинга автомобиля, чем и пользуются многие владельцы. Одним из основных видов тюнинга двигателя является повышение его мощности, и делается это тем же путем, который используют конструкторы – обеспечением лучшей наполняемости цилиндров топливовоздушной смесью. Для этого достаточно лишь установить вместо штатного распредвала тюнинговый – с большей высотой кулачков.

Но повышение мощности при помощи тюнингового вала имеет и негативную сторону – клапаны выходят из седел на большее расстояние, а значит, повышается вероятность столкновения их с поршнями при обрыве привода ГРМ. Поэтому такой тюнинг даже «безрисковый» мотор делает «втыковым».

Чтобы не сделать двигатель «рисковым», при тюнинге лучше не вносить коррективы в конструкцию ГРМ, но уж если решено сделать модернизацию, то следует быть готовым постоянному контролю состояния привода.

Напоследок отметим, что если двигатель – «втыковый», то это не значит, что он очень проблемный. При своевременном обслуживании привода ГРМ вероятность образования такой поломки, как изгиб клапанов, очень низка и она может не возникнуть на протяжении всего периода эксплуатации автомобиля.

Гнет ли клапана на новой гранте 2018

Двигатель Лады Гранты 8 клапанный объемом 1.6 литра на сегодняшний момент является самым популярным среди покупателей бюджетного седана. Конструкция мотора хорошо известна не только в официальном сервисе, но и в любом гараже. Поэтому ремонт и обслуживание данного мотора не вызывает трудностей и стоит относительно недорого. Сегодня подробнее поговорим о данном движке подробнее.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то в основе чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной поддон картера двигателя. В приводе ГРМ Лада Гранта 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подбирать “пятаки” разной толщины и укладывать их между кулачками распредвала и днищами стаканов-толкателей. Первый раз такую процедуру проводят на так называемом “0” нулевом ТО, после 3000 км пробега.

Извечный вопрос гнет ли клапана на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнет! В качестве пары к мотору прилагается 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Далее технические характеристики базового двигателя Lada Granta 8 клапанов 87 л.с.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем – 1597 см3
• Количество цилиндров/клапанов – 4/8
• Привод ГРМ – ремень
• Диаметр цилиндра – 82 мм
• Ход поршня – 75,6 мм
• Мощность л.с./кВт – 87/64 при 5100 оборотах в минуту
• Крутящий момент – 140 Нм при 3800 оборотах в минуту
• Максимальная скорость – 167 километров в час
• Разгон до первой сотни – 12.2 секунд
• Расход топлива по городу – 9.0 литра
• Расход топлива в смешанном цикле – 6,6 литра
• Расход топлива по трассе – 5,8 литра

В качестве топлива производитель рекомендует бензин марки АИ-95.

Схема ГРМ Лада Гранта 8 клапанов

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив насоса охлаждающей жидкости
• 3 — натяжной ролик
• 4 — задняя защитная крышка
• 5 — зубчатый шкив распределительного вала
• 6 — зубчатый ремень ГРМ
• А — прилив на задней защитной крышке
• В — метка на шкиве распределительного вала
• С — метка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращается все тем же ремнем ГРМ. То есть, в случае подтеканий охлаждающей жидкости или характерного шума/свиста/гула в районе привода ГРМ проверка ремня обязательна.

Если подшипник помпы рассыпется и ремень слетит, то кроме замены корпуса водяного насоса и ремня придется перебирать еще и головку блока цилиндров, вынимая оттуда гнутые клапана.

В качестве оригинального ремня на “Автовазе” ставят очень надежный ремень компании Gates. Зачастую ресурс ремня Гейтс гораздо выше, чем ресурс помпы и натяжного ролика двигателя Лада Гранта 8 клапанов.

gelezjaka › Блог › «Железяки». Гранта. Гнёт клапана?

С кузовом разобравшись, приступил я к ДВС. Помните да, эту Гранту притащили ко мне на «галстуке» — оборвало зубы ремня ГРМ. Да не восемь, как у многих. И даже не четырнадцать. А все тридцать четыре (!)

Почему? Непонятно. Так как и ролик натяжной и помпа, без люфтов и крутятся идеально.

Ну да ладно, опустим думы об этом (и о возможном загибе клапанов) в сторону и приступим к монтажу нового комплекта ГРМ.

Хотя, зачем я в очередной раз буду писать мануал (открути там, доверни здесь) — всё это есть в доступном всем интернете. Поставил новые детали на место

Залил свежую жижу (в соответствии с рекомендациями завода))

Ах да, свечи ещё поменял.

Ну и со спокойной душой полез заводить.

Тут должна была быть видяха, но чет тюбик не хочет со мной дружить.

Короче, и фига. Двигло запустилось, но с диким троением, пыхтением и… заглохло. Сверка меток. Да всё гуд. Вжи-вжи-вжи-вжи-вжи… Ну вы догадались.

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Галерея двигателей, на которых загнуло клапана

Погнуло клапана Шкода (кулак дружбы) Поршень, который пробил головку блока

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

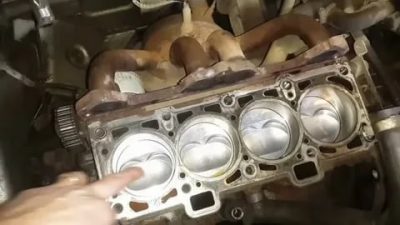

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

 Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.
