Как поменять распылитель на дизельной форсунке?

Замена распылителя форсунок

Для того чтобы снять распылитель форсунки и преступить к его замене, необходимо понимать принцип работы всей дизельной системы. Сама форсунка служит для впрыска горючего в камеру сгорания дизеля. Для эффективности смесеобразования и процесса сгорания этот фактор является определяющим. Как следствие он оказывает основное влияние на характеристики двигателя и уровень шума.

Максимальная эффективность её работы обеспечивается ещё на этапе проектирования. Здесь учитываются принципы устройства топливной системы и конструкции двигателя условий дальнейшей работы.

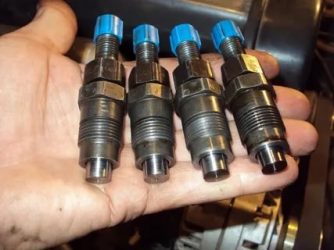

Автомобильные форсунки

Топливная система любого типа характеризуется работой распылителей форсунка, как одного из главных компонентов. Конструктора, которым отведена роль производителей, должны соответствовать высокой квалификации и обладать специальными знаниями. Ведь от работы этого элемента зависит:

• Характеристика формирования кривой впрыска топлива. Другими словами – обеспечение точности подъёма давления и распределения горючего по углу поворота коленчатого вала двигателя.
• Тонкость оптимального распыления топлива и его размещение по камере сгорания.
• Плотность изоляции системы впрыска горючего от камеры сгорания.

Роль распылителей

Перед тем как снять любую деталь, необходимо понимать её функциональные особенности. Распылитель форсунки входит в состав камеры сгорания, подвергающейся тем самым постоянно пульсирующему воздействию механических и термических напряжений всего двигателя и, непосредственно, системы впрыска топлива. Работа на максимальной частоте вращения холостого хода подразумевает практическое отсутствие объема подачи горючего, с его резким увеличением. Учитывая этот фактор, он наделяется высокотемпературным сопротивлением. Благодаря такому свойству распылителей, они выдерживают режим работы дизельной системы.

Под действием давления топлива распылители открываются. А в цикловой подаче горючего определяющими характеристиками являются: начало подъема иглы распылителя форсунки, продолжительность впрыска топлива и кривая. Когда давление падает, рассматриваемая деталь должны быстро и надёжно закрываться. При этом соблюдается условие: значение давления закрытия на 40 бар выше максимального давления сгорания. Это условие поставлено с целью предотвратить нежелательные подвпрыски горючего или проникновения горячих газов из камеры сгорания к распылителю.

Разнообразие аналогов

Снять и эффективно заменить вышедшие из строя запчасти невозможно без представления их видовых особенностей. Для топливных насосов высокого давления рядного многоплунжерного (Тип РЕ), распределительного (VE/VR) и индивидуального (UPS) типа распылители заворачиваются в корпус форсунок. Таким образом, деталь для впрыска топлива устанавливается в двигатель, образуя единое целое.

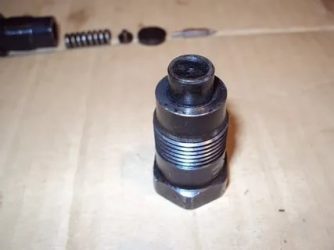

Распылитель форсунки

Топливные системы высокого давления впрыска горючего, такие, как Common Rail (CR) либо системы с насос-форсунками (UIS), характеризуются сборным, встроенным в корпус, типом распылителей.

Штифтовой тип характерен для двигателей с разделёнными камерами сгорания, а для соплового типа – двигателям с непосредственным впрыском горючего.

Принципы проектирования

Рассматриваемая составляющая дизельного двигателя проектируется специально для каждого используемого типа, снять которую легче, чем понять принцип самой поломки. Замена распылителей подразумевает представление об определяющих факторах. Среди которых:

• способ впрыска топлива (непосредственный впрыск или выпрыск к разделённой камере сгорания);
• геометрическая характеристика камеры сгорания;
• предусмотренная форма факела распыления и характер направления струи горючего;
• необходимая глубина впрыска и тонкость распыления топлива;
• показатель продолжительности фазы впрыска горючего;
• значение впрыскиваемого топлива относительно угла поворота коленчатого вала двигателя.

Размеры и наборы деталей стандартного типа обеспечивают нужную степень адаптивности распылителей с условием минимального разнообразия комплектующих.

Работа по замене

Элементарная замена распылителей в форсунке требует:

1. Снять гайки.
2. Выполнить замену.
3. Закрутить гайки.

Но не все так просто. Присутствует риск получить деталь качеством намного ниже, чем имелось до замены. Это возможно даже при условии качества комплектующих наивысшего качества. Вероятность некачественных или бракованных аналогов здесь даже не допускается. Таким образом, самостоятельная замена распылителей без специальной компьютерной диагностики либо проверки простейшими приспособлениями вещь сомнительная.

Чистота – залог успеха!

Это касается не только этапа непосредственной разборки форсунки, но и всех этапов начиная с их снятия с мотора. В первую очередь замывается будущее поле манипуляций. Уделите особое внимание его корпусу и головке в зоне форсуночных каналов.

Например, проводилась замена деталей, и мусор занесли в резьбу. После монтажа форсунки, снять её через некоторое время можно в последний раз. У него просто отлетит кусок головки блока.

После изъятия от корпуса трубки высокого давления, закройте штуцер форсунки чистым, плотным колпачком. Невыполнение этого условия скажется потом во время проверки на стенде. Попавшие в штуцер микросоринки, будут загнаны топливом внутрь. В результате игла распылителя заклинит.

Будь то проверка, перед тем, как снять сломанную деталь, или настройка параметров – полость запчасти всегда должна быть абсолютно защищена от попадания любых загрязнений.

Характеристика работоспособности

После того как снять форсунок, необходимо проверить их работоспособность. Его замена должна соответствовать следующим критериям оценки распылителей:

• его открытие при подаче топлива происходит согласно заданного значения давления;
• подтекание или струи топлива до момента открытия форсунка из распылителя неприемлемо;
• едопустимы капли и струи во время распыла горючего;
• факел распыла не должен иметь дефектов и повторять направление отверстия в распылителе;
• после прекращения подачи топлива к звену, его скорость падения должна поддерживаться.

Регулировка давления открытия форсунки в домашних условиях

Замена в профессиональных мастерских, предусматривает регулировку параметров наборами специальных шайб, которые решают её любые проблемы. Любителям необходимо знать, что существуют шайбы в зависимости от корпуса форсунок, с отверстием или без него. Шайбы без отверстия могут заменять шайбы с этой характеристикой. Их обратная замена категорически запрещается. Применение шайб «неродного» диаметра также не допускается.

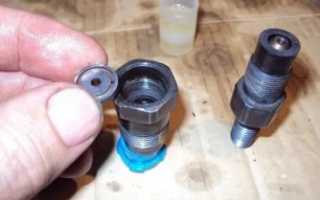

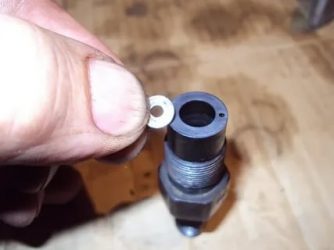

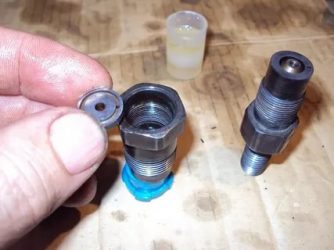

В регулировке главное придерживаться правила: увеличение толщины шайбы на 0,1 мм повышает давление впрыска на 10 кгс/см2.

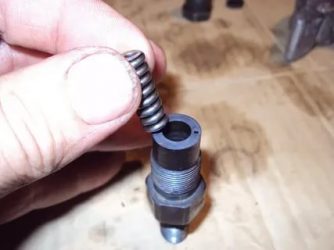

Регулировка с помощью элементов бритвенных лезвий, подложенных под пружину, бесполезный способ. Подобная подкладка неконтролируемой формы, создает неопределенность опоры пружины, тем самым провоцируя возникновение боковой силы. К тому же высока вероятность скола кусочка лезвия. Дальнейший ход событий и его последствия неизвестны. Единственно верное решение – изготовить новые регулировочные шайбы стандартной толщины.

Любительская замена и последующая регулировка давления шайбами из стальной фольги, путем их подлаживания исключительно между корпусом и штатной шайбой, допустима в случае недоступности токарного станка, термообработки и шлифовки.

Замена форсунок своими руками

Каждый владелец дизельного автомобиля на определенном этапе эксплуатации своего транспортного средства может столкнуться с проблемой ремонта или замены топливных форсунок. В связи с износом этих деталей появляется тенденция к увеличению расхода топлива, потери мощности двигателя, могут слышаться посторонние шумы в работе – это означает, что пришла пора менять такой важный элемент топливной системы как форсунка, цена на которую, кстати, довольно немаленькая.

Если ваше авто перестало ездить как в былые времена, вы можете пойти по пути наименьшего сопротивления и обратиться в ближайший автосервис, чтобы произвести замену форсунки, цена от производителя. Однако если вы верите в свои силы, куда приятней и дешевле будет отремонтировать или заменить эту деталь топливной системы своими руками.

Устройство дизельной форсунки

Практически все современные иномарки имеют идентичную структуру устройства дизельных форсунок. Это означает, что различные модели дизельных автомобилей хворают одинаковыми заболеваниями, а значит и «лечить» их нужно одинаково.

Как известно из курса строения дизельного двигателя, при его работе происходит вращение шкива ТНВД (топливного насоса высокого давления), после чего топливо сжимается плунжерной парой (давление порядка 300 кг/см²) и распределяется между форсунками, попадая внутрь через специальные каналы в распылитель. Распылитель оснащен специальной конусной иглой, притертой к седлу с высочайшей точностью. Верхняя часть иглы поджата пружиной и снабжена регулировочной шайбой, меняя толщину которой можно изменить давление пружины.

Топливо поступает в цилиндры вследствие поднятия иглы, а через мгновение оно начинает впрыскиваться через отверстия до того времени, пока пружина вновь не прижмет иглу к седлу, после чего процесс повторится вновь.

Основные проблемы с дизельными форсунками

Дизельная форсунка, цена на которую у нас зависит от курса валют, элемент весьма дорогостоящий и довольно капризный в эксплуатации. Часто проблемы в форсунке начинаются в том момент, когда игла распылителя перестаёт вовремя закрываться после впрыска, что негативно сказывается на топливном давлении.

Кроме этого вы сразу почувствуете неполадки с форсункой на работе своего двигателя (она будет более чем жесткой, чем раньше).

Если подобную поломку не устранить на ранних стадиях, то через плохо закрытое седло в форсунку будут проникать продукты сгорания, на стенках скапливаться нагар и рано или поздно вы отправитесь в магазин чтобы купить запчасти для форсунок.

После того как вы разобрали и установили новый распылитель, будьте готовы к его неадекватной работе до замены изношенного нажимного штифта и проставки. Кроме этого в большинстве случаев при износе распылителя также выходит из строя и нажимная пружина, сменить которую не составит большого труда.

Конструктивные особенности строения форсунок не предполагают присутствия в их структуре каких-либо эластичных уплотнений. В данном случае герметичность стыков зависит лишь от точности и чистоты обработки деталей на стыках. Для того чтобы произвести ремонт ТНВД и форсунок с максимальной эффективностью, обеспечьте максимальную чистоту всех выполняемых процессов. Тщательно удалите грязи и нагар с головок и резьбовых соединений, правильно помойте двигатель автомобиля и т.д.

Замена форсунки

Даже если вы уже успели купить новые форсунки, вам все равно придется снимать/ставить эту деталь в топливную систему. Для этого используйте исключительно накидной ключ, ведь рожковый может повредить форсунку.

В особенности это правило касается немецких автомобилей, так как накидные гайки на форсунках там сделаны из весьма хрупкого сплава, и применения рожкового ключа для демонтажа может привести к крошению детали. После того как деталь была выкручена, следует еще раз тщательно ее отмыть в чистой солярке при помощи кисти.

Специалисты рекомендует в дополнение к промывке обработать снятые форсунки компрессором, дабы устранить из промежуточного корпуса невидимый мусор.

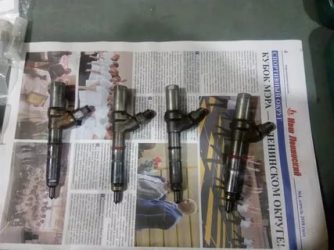

После этого протрите форсунки досуха, и разложите на чистой белой бумаге. Не забудьте об уплотнительных кольцах в форсуночных впадинах, ведь их тоже нужно вынуть. Для того чтобы этот процесс прошел максимально безболезненно для уплотнителей, изготовьте крючок из стальной проволоки и аккуратно извлеките им кольца из впадин.

Для того, чтобы замена форсунок своими руками была произведена, установите под них новые уплотнительные кольца, предварительно их смазав консистентной пастой и вкручивайте форсунки от руки держа ее строго вертикально, а потом немного дожмите ключом с головкой. Затем согласно инструкции подсоедините к ТНВД трубки высокого давления и наслаждайтесь эффективной работой двигателя своего автомобиля.

Чиним форсунки дизелей: Ремонт рассекречен — Автоцентр.ua

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Высокая стоимость новых компонентов системы питания дизелей в Украине может свести на нет все преимущества легковых автомобилей с этим типом моторов. Но форсунки в большинстве случаев поддаются ремонту.

Обычно производители автомобильных дизелей рекомендуют менять форсунки через каждые 100 – 150 тыс. км пробега. Но далеко не всегда в таком «возрасте» этот узел системы питания уже непригоден для дальнейшей эксплуатации. Часто форсунка способна работать еще 30 – 50 тысяч километров сверх отмеренного изготовителем срока.

Однако при этом никто не сможет поручиться за качество распыления топлива. Поэтому через некоторое время «диагностом» выступает инспектор ГАИ, налагающий штраф за чрезмерную дымность выхлопа. Для некоторых автовладельцев «последним звоночком» перед неизбежным ремонтом становятся участившиеся визиты на АЗС.

«Лейка есть лейка», – говорят в таких случаях мотористы, имея в виду форсунку, неконтролируемо заливающую топливо в цилиндр.

Доступно для всех

Причинами нарушений в работе форсунки могут стать износ или засорение, коррозия, вызванная неотсепарированной водой и повышенным содержанием серы в топливе.

До недавнего времени некоторые авторитетные производители топливной аппаратуры (например, Bosch) держали тему ремонта форсунок закрытой. Вместо этого по всему миру был организован сбор изношенных форсунок, которые восстанавливались в промышленных условиях. Их качество было высоким, однако стоили они намного дороже существующих ремкомплектов – хоть и неоригинальных, но почти не уступающих им по качеству. Поскольку автомобилисты все же предпочитали ремонт с использованием этих комплектов, Bosch в конце концов «рассекретил» все данные по ремонту форсунок и запчастям для них и наладил соответствующий фирменный сервис.

Ищем неисправность

Проверить состояние приборов впрыска и определить причину неисправности помогает диагностическое оборудование, имеющееся в распоряжении дизелистов-профессионалов. Перед началом теста форсунку необходимо очистить (желательно в ультразвуковой ванне) и проверить, нет ли у нее механических повреждений. Например, кромки отверстия распылителя должны быть острыми.

Основной испытательный тестер представляет собой ручной плунжерный насос с присоединительным штуцером и манометром, измеряющим давление впрыска. Вместо солярки иногда применяют специальное масло. На этом стенде проверяется подвижность иглы в распылителе – о том, что все в порядке, свидетельствует резкий дребезжащий звук во время распыления. Бывает, однако, что неновая форсунка не дребезжит, но это не всегда признак ее непригодности.

Затем проверяют форму факела или факелов распыляемого топлива. При давлении на 20 бар меньшем давления открытия иглы контролируют способность уплотнений форсунки и ее распылителя сохранять герметичность. При этом на носике форсунки допускается появление в течение 10 секунд не более одной капли жидкости, причем капля не должна упасть.

С помощью этого прибора определяют и давление открытия форсунки. Отклонение от нормы и разброс показаний для всех форсунок одного двигателя производители оговаривают индивидуально. Сложнее проверить этот параметр у двухпружинных форсунок – а такими форсунками сегодня оснащено около трети эксплуатируемых в Украине дизелей. Перед впрыском основной дозы топлива при давлении 150 – 250 кг/см2 игла должна приподниматься на 0,03 – 0,05 мм, пропуская предварительную порцию горючего (давление 110 – 170 кг/см2). «Увидеть» момент открытия второй ступени могут только самые совершенные электронные тест-стенды (они уже есть в Украине).

Еще сложнее определить количество топлива, подаваемого в цилиндр из распылителя двухпружинных форсунок. Например, порция предварительного впрыска составляет всего 1,5 мм3. Насколько нам известно, в Украине приборов для подобных измерений нет.

Что менять, а что чинить

Нередко «забастовавшую» форсунку достаточно лишь прочистить, и она начинает исправно работать. Попавшая с топливом в распылитель соринка часто приводит к заклиниванию иглы или изменению формы факела впрыскиваемого топлива. Хорошо, если последствия ограничатся только снижением экономичности и мощности, что не каждый водитель сразу же заметит. Мотористам-ремонтникам известны случаи, когда «неправильная» струя топлива из загрязненной форсунки буквально прожигала поршень. Своевременно выявленные засоренные форсунки чистят в разобранном виде: вручную скребками и щеточками или на стенде с помощью ультразвука и специальной жидкости.

В большинстве случаев все проблемы при отказе гидромеханической форсунки (новая стоит 90 – 200 евро) решаются путем замены комплекта – распылителя с иглой (цена – 35 – 50 евро). Дабы окончательно убедиться, что причина сбоев именно в распылителе, попавшую под подозрение деталь монтируют в специальный тестовый корпус. Если параметры факела «хромают» – виноват испытываемый распылитель, в противном случае ищут другие причины неправильной работы.

Износу также подвергается промежуточная шайба, расположенная между пружиной и распылителем. Круговая выработка на ней провоцирует перекос и несвоевременное срабатывание, подъем иглы на недостаточную высоту. Такую шайбу можно заказать отдельно по каталогу (цена 6 – 12 евро).

Большая редкость – поломка пружины (4 – 7 евро), хотя со временем она может потерять жесткость и просесть. В таком случае ее усилие восстанавливают путем добавления регулировочных шайб. На моторах с большим пробегом встречаются дефекты корпуса форсунки, вызванные коррозией или механическим износом (форсунка в сборе без распылителя стоит 55 – 73 евро). Случается, при неаккуратном монтаже отламывается какой-либо штуцер . Естественно, в таком случае деталь или весь узел подлежат замене.

Проблемы сложных конструкций

Дополнительные хлопоты могут причинить форсунки, снабженные электрическими датчиками подъема иглы. Например, такие устанавливались на дизели Mercedes и VW прошлых поколений. Эти форсунки стоят от 250 до 400 евро за штуку, а предлагаемый для них ремкомплект включает только механическую часть.

Замена распылителя на такой форсунке имеет смысл, если это делается не более 2-3 раз. Последующими заменами можно устранить отклонения в параметрах распыления, но в целом это может не улучшить работу двигателя. Износившийся подвижный сердечник датчика все равно будет искажать его показания, давая неверную информацию в блок управления двигателем.

Не приносят успеха и попытки отключить неисправный датчик.

Опыт ремонта электромеханических форсунок дизелей с системой питания Common Rail (1 форсунка – 600 евро) и насос-форсунок (600 – 650 евро) в Украине совсем небольшой, поскольку автомобили с такими силовыми агрегатами появились у нас недавно, да и то в ограниченном количестве.

Износившихся форсунок этого типа на большинстве специализированных СТО пока не встречали, хотя известны случаи их отказов из-за применения некачественного топлива. За рубежом уже существуют стенды для проверки электромеханических форсунок и даже выпускаются ремкомплекты, хотя не все производители признают эти детали ремонтопригодными. Например, Bosch некоторые модели таких форсунок только лишь меняет на отреставрированные.

Дефектовка однопружинной форсунки

Основные факторы, снижающие ресурс форсунок

Вода наряду с серой – наиболее опасный враг топливной аппаратуры. Когда двигатель уже заглушен, влага в составе солярки остается в полостях форсунок, в том числе и в чувствительном к посторонним включениям распылителе. Если после этого автомобиль некоторое время не эксплуатируется, в местах скопления влаги начинает развиваться коррозия. Ржавчина вызывает образование раковин на поверхностях, портит уплотнительные шайбы, провоцирует течи. Кроме того, продукты коррозии вызывают заклинивание подвижных частей. Если игла успела приржаветь к седлу или направляющему каналу, при первом же запуске двигателя она сдвигается и разрушает распылитель.

Характеристики факела распыляемого дизтоплива

Топливо распыляется в виде факела, который состоит из трех частей. Сердцевину (1) формируют большие капли и струйки топлива, еще не распавшиеся на микрокапли. Средняя зона (2) содержит относительно крупные капли. Внешняя зона образована (3) из самых мелких распыленных капель.В целом в факеле содержатся от 500 тыс. до 20 млн. двигающихся микрокапель. Их размер – от нескольких микрон до нескольких сотен микрон. Диаметр большинства капель – от 10 до 30 микрон. В факеле находятся также пары топлива. Концентрация капель в различных участках факела и его геометрия зависят от характеристик топливной аппаратуры и влияют на качество смесеобразования. Эти параметры тщательно согласовывают с характеристиками камеры сгорания.

Игорь Широкун
Фото Bosch и Юрия Нестерова

Редакция благодарит «Аверс-центр» и Bosch Service «Премьер-Центр» за помощь в подготовке материала

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт и замена распылителей дизельных форсунок common rail своими руками + видео

Топливная система Коммон Рейл обладает огромным количеством преимуществ. Её использование на многих дизельных моделях автомобилей вполне очевидны. Однако существуют и минусы: например, недолгий век форсунок. Говоря о форсунке, нельзя не сказать и о таком её элементе, как распылитель. В зависимости от его степени износа и загрязнённости, водитель может самостоятельно решить проблему как замены, так и ремонта детали.

Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:

• создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);
• герметизации системы впрыска от камеры внутреннего сгорания;
• экономичности расходования топлива.

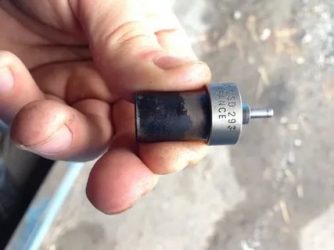

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.

В топливной системе с высоким давлением впрыска Коммон Рейл (форсунки могут работать под давлением от 250 до 1000 атмосфер) распылитель является встроенным элементов форсунки в сборе. Только так можно достичь его длительного срока службы.

Все детели, независимо от престижа производителя и стоимости, в обязательном порядке должны соответствовать минимальному перечню требований работы:

1. Подавать строго определённый объём горючего.

2. Обеспечить рассчитанное время впрыска.

3. Гарантировать указанную производителем цикличность впрысков.

4. Формировать капли топлива необходимого размера.

5. Поддерживать определённую форму факела.

Штифтовый распылитель позволяет создать один факел

Так, на дизельных двигателях, оснащённых топливной системой Коммон Рейл, используются форсунки с двумя видами распылителей. Штифтовые считаются стандартным оснащением, так как они формируют только один топливный факел. Многоструйные призваны создавать два и более факелов, засчёт чего существенно повышается мощность двигателя.

Более сложная модель форсунки оснащается распылителем нового поколения, который образует сразу несколько факелов

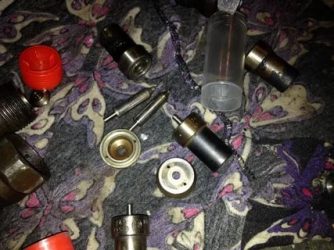

Конструкционно распылители всех типов форсунок похожи. Так, эта часть форсунки всегда состоит из корпуса и иголки. Корпус выполнен в цилиндрической форме, по оси которого вставляется игла (в форсунках Коммон Рейл иголка вставлена внутрь канала). Деталь системы имеет сверхточную обработку: зазор между иголкой и каналом не превышает 1–2 мкм.

Важнейшим узлом всей конструкции считается место контакта конуса игловки и конуса корпуса. У нового и работоспособного конус иглы всегда тесно соприкасется с корпусом, а по мере выработки между ними начинает образовываться зазор.

Эти две детали выполняют основную функцию форсунки — дозированную подачу топлива

Принцип работы

Работа форсунки (а вместе с ней и распылителя) на дизельных моторах разделяется на четыре цикла:

1. Форсунка полностью закрыта, то есть клапан находится в состоянии покоя. При этом ТНВД давит на её стенку, однако камера распылителя противодействует этому давлению, поэтому клапан закрыт.

2. Начало впрыска горючего — клапан форсунки начинает открываться, так как внешнее давление становится сильнее внутреннего противодействия распылителя.

3. Форсунка полностью открыта — в зависимости от расхода топлива иголка распылителя будет подниматься с разной скоростью. При максимальном крутящем обороте игла поднимается быстро, на малых оборотах — медленнее. После её полного поднятия и осуществляется впрыск дозы топлива в камеру внутреннего сгорания.

4. Закрытие клапана — опускание иголки распылителя. Электронный блок управления даёт команду форсунке на завершение цикла. Как только игла опускается в свой канал, впрыск топлива полностью прекращается.

Распылитель, таким образом, открывает и закрывает каждый рабочий цикл форсунки. При этом при выключенном зажигании она всегда будет находиться в состоянии покоя, так как будет закрыта засчёт действия пружинного механизма, а не распылителя.

В процессе эксплуатации распылитель призван совершить не менее одного миллиарда впрысков.

Как сделать замену своими руками

Чаще всего (из-за соприкосновений с камерой сгорания) выходят из строя именно распылители. И это неблагоприятно сказывается на работе мотора. При этом проще всего именно поменять это изделие, а не тратиться на покупку новой.

Когда требуется замена

Определить, что распылитель находится на грани своей работоспособности, достаточно просто. Для этого необходимо просто внимательно следить за поведением своего автомобиля:

• топливо подаётся в более большом объёме, чем это необходимо (форсунки могут подтекать);
• топливо подаётся в минимальном объёме (мотор работает с провалами, трудно заводится «на холодную», холостой ход крайне не стабилен);
• подача горючего продолжается даже тогда, когда деталь завершила свой цикл работы (образуются потёки);
• выхлопные газы приобретают чёрный цвет и повышенную плотность (из-за некорректной работы распылителя не всё топливо сгорает в камере);
• по этой же причине понижается мощность двигателя.

Готовим инструменты

Для того чтобы снять старый и поставить новый, потребуется подготовить:

• комплект рожковых ключей (для разных форсунок будут предназначаться самые разные ключи);
• удлинитель.

А также сразу же необходимо подготовить небольшую ёмкость и наполнить её используемым топливом для промывки деталей.

Работа по замене распылителя

Автовладелец должен отдавать себе отчёт, что простая замена распылителя (открутить гайку, заменить распылитель на форсунке и закрутить гайку) — это не решение проблемы. Вполне возможно, что после такой кустарной замены деталь будет работать ещё хуже.

Итак, руководство по замене распылителя на дизельной форсунке включает в себя несколько этапов:

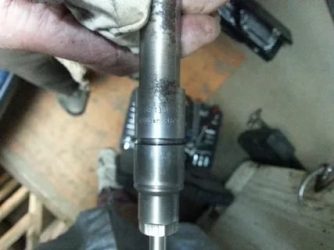

1. Корпус форсунки необходимо поместить в тиски.

2. От зафиксированной форсунки легко можно отвернуть гайку обычным накидным ключом с удлинителем. Удлинитель нужен для того, чтобы не разбить гайку во время откручивания.

3. Гайку необходимо после снятия промыть от нагара и грязи.

4. Сам корпус распылителя ополоснуть в чистой ванночке с топливом и насухо вытереть чистой тканью без ворса.

5. Неисправный распылитель можно выбросить.

6. Новый распылитель обязательно ополоснуть в топливе, тем самым вы смоете малейшие пылинки, которые могли налипнуть на него.

7. Сам распылитель вставляется в корпус и затягивается промытой гайкой. Затягивать нужно ключом с удлинителем, без фанатизма.

8. После этого обязательно нужно проверить деталь на стенде.

: основные нюансы при ремонте

Если распылитель был заменён правильно, то стенд покажет оптимальную пропускную способность. Главное — соблюдать чистоту при замене нового изделия. Так как если в устройство попадёт хотя бы одна пылинка или песчинка, работу можно считать проведённой зря.

Как провести ремонт

Покупка новой детали для системы Коммон Рейл — дело довольно-таки затратное. В зависимости от марки производителя, такая форсунка может стоить минимум 16 тысяч рублей. Соответственно, чтобы сократить расходы на обслуживание автомобиля, некоторые автолюбители прибегают к самостоятельному ремонту форсунок.

Необходимо отметить, что после ремонта деталь по своему ресурсу практически идентична новому изделию, а, значит, целесообразность ремонта вполне понятна. При этом, как уже было отмечено выше, говоря о ремонте, подразумевается реставрация её распылителя.

задача такого ремонта — это обеспечение полной герметичности между иглой и корпусом. Для этих целей нужно будет выполнить шесть обязательных операций:

1. Промывка и продувка деталей.

2. Механическая обработка иголки.

3. Наращивание поверхности иглы для устранения последствий износа.

4. Механическая обработка корпуса.

5. Притирка иглы и корпуса между собой.

6. Контрольная проверка работоспособности распылителя.

Ремонт может быть проведён вместо более дорогостоящей замены распылителя в тех случаях, когда части изделия ещё не выработали свой ресурс. То есть поверхности иголки и корпуса не имеют сильной деформации и высокого износа.

Процедура по ремонту

Форсунка Коммон Рейл зажимается в тиски — необходимо открутить гайку, которая фиксирует распылитель. После чего можно выполнять все шесть этапов ремонтных работ:

1. Игла промывается в ёмкости с топливом, после чего насухо вытирается чистой тканью. Также для достижения безупречного результата рекомендуется продуть распылитель баллончиком со сжатым воздухом или хотя бы струёй из шинного насоса.

2. Механическую обработку иголки нужно начинать с притирки цилиндрической поверхности. Для этого потребуется притир из чугуна и абразивная паста. Иглу очень осторожно несколько раз нужно пропустить по притиру, чтобы снять только те риски, которые уже были на ней, не допуская новых трещинок.

3. После этого нужно вернуть иголке её прежний объём, чтобы она плотно закрывала полость форсунки. Для этого необходимо провести наращивание. Оно выполняется методом никелирования химическими элементами. То есть иголка после шлифовки вновь приобретает свои рабочие габариты.

4. Корпус распылителя также нуждается в хорошей механической обработке. Для этого корпус подвергают работе притира и перемещают по нему. Окончание работы следует проводить тогда, когда корпус стал блестящим и гладким.

5. Теперь необходимо вставить иголку в корпус и посмотреть, насколько большой зазор между ними существует. Если пространство между иглой и стенкой корпуса больше стандартного показателя в 1–2 мкм, то рекомендуется ещё раз провести химическое никелирование иглы.

: самостоятельный ремонт

То есть суть ремонта распылителя сводится к тому, чтобы сначала очистить его элементы от налипаний грязи и нагара, после отшлифовать и нарастить новый объём, доведя зазор между иглой и стенкой корпуса до заводских показателей.

Единственный недостаток ремонта — это его трудновыполнимость. Заменить распылитель может практически каждый водитель. А чтобы отремонтировать его самостоятельно, необходимо специальное оборудование (притирка) и чувствительные измерительные приборы.

Как увеличить ресурс распылителя дизельных форсунок

Разумеется, предотвратить ремонт или замену гораздо проще, чем проводить эти операции самостоятельно. Нет нужды тратить время и средства, а также волноваться по поводу работоспособности деталей.

Чтобы максимально отсрочить необходимость ремонта распылителей, рекомендуется придерживаться следующих правил в эксплуатации автомобиля:

• заправляться только на проверенных автозаправках, так как форсунки Коммон Рейл очень чувствительны к качеству потребляемого топлива;
• внимательно следить за ресурсом топливного фильтра и менять его по рекомендации завода-производителя (от того, насколько тщательно фильтр выполняет свою работу, в конечном итоге зависит и срок службы);
• при эксплуатации транспортного средства использовать специальные присадки в бензобак, которые очищают топливную систему от воды и примесей;
• при появлении первых признаков неисправности двигателя сразу же обращаться в СТО для качественной диагностики.

В конечном счёте эти простые меры позволят избежать больших вложений на покупку новых форсунок и распылителей.

Вышеназванные детали предъявляют высокие требования к качеству топлива, поэтому владельцы дизельных автомобилей должны быть внимательными при выборе заправки. Однако, как показывает практика, замена и ремонт распылителей — это вполне доступная процедура для рядового водителя. При бережной эксплуатации транспортного средства вполне допустимой станет операция по любым работам с форсунками только при выработке их заводского ресурса, а не ранее.

• Екатерина Ларина
• Распечатать

Форсунки для двигателя Mitsubishi 4d56

Mitsubishi motors — корпорация, занимающаяся выпуском автомобилей марки Mitsubishi. Компания выпускает на рынок 5 основных моделей: ASX, Outlender, Lancer, Pajero, L200. На модели Pajero и Mitsubishi L200 установлен дизельный мотор 4D56. Специалистам Mitsubishi понадобилось около 10 лет, чтобы создать этот мощный и надежный с достаточно большим крутящим моментом дизельный мотор. Ресурс у этого мотора по данным завода изготовителя составляет 200 000 км, по результатам эксплуатации пробег до ремонта приблизительно равен 250 000 км.

Какие форсунки установлены

Топливная система двигателя 4D56:Топливная система на данном двигатели установлена от японской компании Denso. До 2008 года на двигателях 4D56 стоял топливный насос высокого давления с механическим типом управления. После 2008 года начали устанавливать топливную систему Denso common rail. Данная топливная система улучшила работу дизельных двигателей на низких оборотах и частичных нагрузках.

Минусы топливной системы Denso common rail:

• маленький ресурс форсунок — примерно 100 000 км;
• система перестает полностью работать, если есть утечка топлива (необходимо приобретать только качественное топливо).

Система Common rail или, как её еще называют, аккумуляторная топливная система, более простая, чем система ТНВД (форсунки механические). Так как в этой системе используется одноканальный ТНВД, то есть он создает давление в топливной магистрали, а не на каждую отдельную форсунку. Давление в топливной магистрали достигает 300 мП.

Топливная форсунка системы CR управляется электронным блоком управления, который через управляющий клапан в самой форсунке регулирует порцию топлива и время его подачи в цилиндр.

На автомобилях MItsubishi L200 выпуска позже 2007 года используется топливная форсунка с оригинальным номером Mitsubishi 1465A041 или под номером Denso 095000-5600 или DCRI105600.

Типичные проблемы

На дизельных моторах 4D56 стоит топливная система Denso, которая является одной из самых надежных среди производителей. Ресурс топливной форсунки в системе common rail примерно равен 150 000 км, все зависит от условий, в которых она работает и от качества, используемого дизельного топлива.

Из-за применения некачественного дизельного топлива или от старости могут возникнуть не которые проблемы:

• затрудненный запуск двигателя или отсутствие возможности завести автомобиль;
• глохнет практически моментально после запуска ДВС (примерно через 10 секунд);
• ощущение потери мощности и увеличенный расход дизельного топлива;
• непонятные «выстрелы» в районе блока цилиндров.

Из этого можно предположить, что топливная форсунка имеет неисправности следующего характера:

• забилась сеточка-фильтр в самой форсунке;
• залип распылитель форсунки;
• отверстие, распыляющее топливо, засоряется примесями в некачественном топливе.

Ремонт и замена форсунок

Если у вас начались проблемы с работой дизельной топливной системы, то форсунки можно отдать на промывку в ультразвуковых ваннах. Если данная процедура не помогла, то можно поменять «внутрянку» в форсунках.
Совсем недавно появились оригинальные рем. комплекты для топливных форсунок Denso. До этого момента либо меняли форсунку целиком, либо распылитель. К примеру, японской фирмы Zexel NP-DN0PDN112.

Для того, чтобы провести ремонт форсунки или её замену, вам понадобится некоторый набор предметов:

Рем. комплект для форсунки Denso. Используйте только оригинальный набор. Неоригинальный набор может быть сомнительного качества и не даёт 100 % гарантии, что подойдет к форсунке Denso. Если происходит процедура по замене форсунок, то соответственно нужна новая форсунка.

Набор инструмента с рожковыми ключами и медицинским пинцетом.

Жидкость WD40.

Набор прокладок для медных шайб под форсунку и под место, где форсунка соединяется с топливной магистралью.

Замена топливных форсунок не такая сложная операция. Самое главное соблюдать алгоритм действия и осуществлять работу аккуратно:

1. Для доступа к форсункам снимите все «навесное», которое мешает добраться до форсунок.
2. На форсунку, которую хотите снять, оденьте специальный съемник.
3. Сверху на специальный съемник вставляется шток, на него накручивается гайка с левой резьбой.
4. После фиксации гайки все вместе выкручивается из посадочного гнезда, т. е. гайка со съемником и форсункой. Только, когда форсунка свободна «пойдет», ее можно доставать от руки.
5. Берем форсунку и идем на чистое рабочее место со столом. Перед началом разбора форсунки на стол лучше постелить какую-нибудь ветошь. Также форсунку нужно промыть WD40, чтобы сделать чистой.
6. Для того, чтобы разобрать форсунку, понадобится два рожковых ключа на 17 и 14. Ключом на 17 держим корпус форсунки, а ключом на 14 — ослабляем крышку распылителя. После чего аккуратно откручиваем от руки.
7. Заменяем обратный клапан в топливной форсунке на новый. Он идет в рем. комплекте топливной форсунки.
8. Меняем распылитель на новый, который также идет в рем. комплекте.
9. Затем все собирается в обратном порядке.
10. И уже меняется фильтр-сеточка, но она обычно не выходит из строя.
11. После осуществления всех процедур промываем форсунку WD40, чтобы смыть с внешней стороны всю грязь. И приступаем к процессу сборки, все процедуры выполняем в обратном порядке.

При установке форсунки в своё посадочное место необходимо положить новую медную шайбу, так как старая уже потеряла свою толщину и не обожмется, тем самым не будет герметичности. Также не забудьте поставить новую прокладку между топливной форсункой и магистралью.

Перед запуском двигателя необходимо будет прописать топливные форсунки с помощью сервисного сканера в электронном блоке управления двигателем. Если не проделать данную процедуру, то на панели приборов может мигать лампочка check engine («моргает чек»), что приведет к нестабильной работе двигателя.

После того, как все собрано и автомобиль заведен, может появиться ощущение, что двигатель троит после замены форсунок. Причиной этого может служить плохое давление, выдаваемое форсункой. Стандартное давление — от 120 до 125 бар. Их нужно отдать на стенд, чтобы выставили данное давление.

Заказать контрактный двигатель Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Как снять и отремонтировать форсунки с двигателя своими руками

При регулярной эксплуатации дизельных двигателей распыление топлива становится менее эффективным. Наступает момент, когда приходится делать ремонт ТНВД или производить полную замену распылителя. Как это сделать своими руками, не прибегая к услугам автосервиса, и сэкономить приличную сумму денег?

Замена распылителя, ключевые моменты

Со временем водитель замечает, что расход топлива вырос, тогда как мощность упала до катастрофически низких значений. Распространенная причина – выход из строя распылителей. Поскольку на ремонт дизельных форсунок средние цены не радуют, автолюбители задумываются о том, чтобы провести его самостоятельно. Сделать это лучше в максимально сжатые сроки, чтобы проблема не усугубилась.

Как понять, что распылитель неисправен?

Необходимость в ремонте форсунок дизельных двигателей определяется просто:

1. Чрезмерная подача топлива. Даже когда рабочий цикл завершен, ДТ продолжает поступать. Становятся заметны подтеки.
2. Нестабильная работа двигателя. После ночной стоянки он с трудом запускается, обороты плавают.
3. Выхлоп становится плотным и черным.

Мощность снижается, и без ремонта ТНВД (топливного насоса) дизельных двигателей точно не обойтись. И возникает вопрос где отремонтировать форсунки? Или может быть попробовать это сделать самому? В этой статье мы расскажем вам как это сделать своими руками.

Какие инструменты понадобятся?

Прежде чем начинать ремонт пьезофорсунок, необходимо подготовить необходимые инструменты и приспособления. Крайне не рекомендуется пользоваться рожковым ключом. Даже если удастся снять несколько форсунок для ремонта, установить их обратно уже не получится. Затяжка ключом будет невозможной. Тем, кто собирается выполнять ремонт топливных форсунок своего дизельного двигателя, лучше сразу запастись воротком, торцевыми головками 24, 27. Потому что корпус форсунок Common Rail (да и любых других тоже) – это шестигранник. Торцевые головки должны быть удлиненными. Также понадобится емкость с топливом – в ней будут промываться насос и форсунка дизельная.

Замена форсунок, пошаговое руководство

• Ремонт форсунок системы Common Rail начинается со снятия элементов с каналов.
• Далее снимают шайбы, вычищают грязь. Удобно, выполняя ремонт ТНВД фирмы Bosch, использовать для этих целей специальные крючки.
• Когда каналы хорошо прочищены, стартер прокручивается 8-10 секунд. Данная процедура является неотъемлемой частью ремонта ТНВД всех дизельных двигателей, так как позволяет полностью очистить каналы от мусора.
• Даже если ранее ремонтировалась система Common Rail, не лишним будет проверить свечи, выполнить диагностику систем управления.

Как проверить работоспособность форсунок?

А вот еще одна обязательная процедура. Когда форсунки сняты, работоспособность проверяется следующим образом:

• Когда подается топливо, элемент открывается.
• Топливо не должно течь из распылителя, пока не открылись форсунки.
• Равномерное распыление – верный признак того, что устройство работает корректно.

Как заменить распылитель?

Иногда из строя выходят распылители. Нередко проблема выявляется при выполнении ремонта ТНВД КамАЗа. Понадобятся такие инструменты: емкость с топливом, накидные ключи, тиски. Японские форсунки в тисках лучше не зажимать – они достаточно хрупкие. Сначала в них фиксируют ключ, и уже потом помещают хрупкий элемент.

Ситуация с немецкими двигателями прямо противоположная. Их можно зажимать в тиски, но для ремонта используются исключительно удлиненные головки и рожковые ключи.

• Ослабить накидную гайку, аккуратно открутить.
• Снять промежуточный корпус и промыть его в топливе.
• Слить остатки.
• Новый распылитель промыть.
• Собрать форсунку, проверить работоспособность.
• Перед установкой смазать посадочное место смазкой. Закручивание осуществляется руками, должен быть легкий ход.

Процесс сборки как новых, так и отремонтированных дизельных форсунок Бош не представляет сложностей. Перед установкой очень важно промыть трубки топливом. После присоединения надевают зажимы для предотвращения вибрации. Лишний воздух удаляется – можно запускать двигатель.

Ремонт распылителя

Покупка форсунки – удовольствие не из дешевых. Поэтому водители часто прибегают к комплексной диагностике и дальнейшему ремонту дизельных форсунок. Распылитель подлежит ремонту в таких случаях:

1. Игла залипла в корпусе из-за деформации.
2. В сопло попала грязь.

В качестве эффективных методов, позволяющих отремонтировать распылитель, рекомендована ультразвуковая чистка и притирка с использованием пасты.

Алгоритм замены достаточно прост. Однако любую поломку гораздо проще предупредить. Для этого рекомендуется использовать качественное топливо и присадки. Эти меры позволят избежать временных и денежных затрат.

Восстановление форсунок дизеля

Частые обращения владельцев транспортных средств в нашу автомастерскую побудили опубликовать некоторые методические рекомендации по уходу и обслуживанию топливной системы автомобиля. проблема, с которой они обращаются – это нестабильная работа силового агрегата, отсутствие надлежащей динамики разгона, повышенное потребление горючего.

С первого взгляда можно смело сказать, что недостаточно правильно отрегулирована топливная аппаратура. Да, это имеет место быть. Но это единичный случай, может дважды, но не систематически. Вот здесь уже не нужно грешить на агрегат. Необходимо рассмотреть проблему под другим углом призмы – качество топлива и своевременность технического осмотра.

Принцип работы и виды неисправностей

Дизельные моторы издавна славятся своей выносливостью. Несмотря на то, что на дворе 21 век, и дороги рассекают гибридные установки, от дизеля никто не собирается отказываться. Причина вовсе проста – надёжнее и выносливее мотора просто нет. Особенно, когда речь идёт о строительной, военной технике и большегрузах.

Первые признаки того, что нужна диагностика:

1. Появление сизого дыма с выхлопной трубы. Не следует путать с дымом чёрного цвета. Это частое явление для дизелей. Чёрный дым означает, что машина находится в данный момент под нагрузкой, и ничего более.
2. Резкое падение мощности.
3. Повышение потребления горючего.
4. Прострелы в выхлопной системе.

При обнаружении признаков неисправностей необходимо срочным образом обращаться в сервисный центр для оказания профилактики топливной.

Самостоятельно ни в коем случае не следует лезть внутрь с ремонтом без наличия опыта (например, если требуется ремонт седел дизельных форсунок). Прежде всего, это заканчивается усугублением «заболевания», а порой, неизлечимостью и полной заменой системы. Например, нужно было только заменить латунные шайбы, которые износились, а из-за неопытности «мастера» придётся установить новую форсунку. Разница ощутима по деньгам и по объёму работ.

Но и здесь не всё так просто. Только работники автомастерской могут с точностью определить тип топливной аппаратуры. Она бывает двух типов: кулачкового (простейший) и впрыск под давлением Common Rail. Различить эти два вида сможет только специалист.

Из-за отсутствия свободного времени у владельцев авто, они обращаются в сервисы сомнительного происхождения. Иногда клиентов заманивают низкой стоимостью работ, быстротой, прочими красивыми плакатами. Но за подобным скрывается полный непрофессиональный подход к работе. Итог достаточно плачевный для собственника: трата денежных средств, покупка запчастей, оплата повторного ремонта. Ведь недаром актуальна поговорка, что скупой платит дважды. Кустарные СТО никогда не имели и не могут иметь стационарного оборудования для проведения диагностики. Такое могут позволить только сертифицированные станции, такие как наша компания.

Все два вида топливных форсунок (далее — ТФ) имеют схожий принцип работы. Так что алгоритм профилактики и ремонта особо отличаться не может.

Итак, горючее подаётся в камеру сгорания посредством:

• ТНВД;
• нагнетателем в самой форсунке;
• в системе Cоmmon Rail такое осуществляется с помощью автономного насоса и специального резервуара – рампы.

Простой тип ТНВД

Схема работы проста: привод вращается от коленчатого вала мотора. Шкив передаёт вращение плунжерным парам, которые нагнетают давление до 350 кг/см². После чего горючее под давлением распределяется в цилиндры согласно тактам работы. Последней преградой на пути топлива встаёт распылитель, который затрудняет пропускную способность, но, тем не менее, распыляет смесь до мелких частиц.

Каждая форсунка имеет установленную шайбу – регулятор, которой можно повышать или снижать давление, качество распыления. Когда давление внутри превышает порог допустимого, игла приподнимается, и смесь распыляется по всему цилиндру. Когда давление снизилось до минимальной отметки, игла опускается, и цикл повторяется снова и снова.

Впрыск осуществляется, когда поршень достиг нижней мёртвой точки – НМТ, а клапан перекрывается, когда позиция в верхней (ВМТ).

Система Cоmmon Rail

Принцип работы очень похож на предыдущий вариант. Главное отличие в том, что во время забора горючего с бака машины нагнетается давление, и смесь подаётся в специальный резервуар – рампу. Там система забирает нужные объёмы, и по трубоканалам подаёт его в ТНВД, после в форсунки для распыления. Именно на участке топливный бак – ТНВД, принимает участие автономный насос – нагнетатель. Вот и всё отличие.

Ремонт распылителей дизельных форсунок

Процедуру следует начинать после того, как на все 100% выявили неисправность. За дело берутся профессионалы – автомеханики. Машина загоняется на эстакаду, отключается ток, отвинчиваются форсунки. Поочерёдно устанавливается каждая топливная форсунка (далее – ТФ) на стенд высокого давления для диагностики. После подачи давления можно смело делать выводы о работоспособности того или иного распылителя.

Чаще всего требуется замена распылителей форсунок дизель, уплотнительных латунных шайб, игл–дозаторов, электромагнитных клапанов. В иных случаях потребуется полная замена ТФ. Конечно, бывают и исключения, нужно полагаться на опыт работника автомастерской.

Иногда, когда требуется восстановление форсунок дизеля, для проверки степени распыления и вычисления давления, специалисты используют мобильный насос с датчиком. Закачивая воздух внутрь, можно отследить момент повышения давления до гранично допустимого и открытия иглы для стравливания. В этот момент фиксируется показатель на шкале градации. На данный момент этот метод проверки принято считать устаревшим, и от него постепенно отказываются в пользу современных.

Топливные дизельные форсунки. Как увеличить их ресурс

26 декабря 2018 Категория: Полезная информация.

Форсунки — важный и дорогостоящий элемент дизельной топливной аппаратуры. От их правильной работы зависит стабильная работа мотора. Когда топливные форсунки выходят из строя, это обходится владельцу в крупную сумму на ремонт и восстановление (чаще — замену) деталей.

Почему форсунки выходят из строя

Форсунки —механические распылители топлива, которые устанавливаются по штуке на цилиндр двигателя и подают топливную смесь в камеру сгорания перед основным впрыском.

В современных двигателях применяются форсунки разных типов:

• электромагнитные
• электрогидравлические
• пьезоэлектрические

Также встречается вариант, когда топливную смесь, которая подается в камеру сгорания, готовит насос-форсунка  — механизм впрыска системы Common Rail, в котором в одном узле объединены и форсунка, и насос.

Большинство неисправностей топливных дизельных форсунок связаны с тем, что со временем сопла форсунок, через которые распыляется топливо в камеру, забиваются мусором — осадком из плохого топлива, металлической пылью и стружкой и др. В результате пропускная способность элемента падает, форсунка хуже распыляет топливо по цилиндру.

Другая причина, по которой форсунки выходят из строя, связана с некорректной работой управляющие электроники. В результате на форсунку перестает поступать питающее напряжение, и она, даже будучи внешне исправной, перестает работать.

Признаки неисправности форсунок

Существует ряд нарушений в работе двигателя, которые скажут владельцу, что проблема, вероятно, кроется в форсунках, их пора диагностировать и, вероятно, менять:

• мотор плохо запускается даже в теплую погоду, требует поддержки стартером;
• на низких оборотах двигатель работает неустойчиво, «троит», может заглохнуть;
• автомобиль заметно потерял в мощности, разгоняется неохотно;
• при резком нажатии на педаль газа ощущается провал в мощности, как будто машина еще и буксирует другой автомобиль;
• двигатель «коптит», из выхлопной трубы валит черный дым;
• без причины вырос расход топлива — в среднем на 1-3 литра;
• в холодное время года симптомы усиливаются.

Эти признаки, тем более их совокупность — повод как можно быстрее провести диагностику топливной системы дизеля.

• В легких случаях проблема может решаться заменой распылителя форсунки.
• В других ситуациях необходимо будет приобретать новые форсунки, причем менять их рекомендуется комплектом.

В любом случае, на качестве и бренде (производителе) форсунок не стоит экономить — работа двигателя с неисправными форсунками приведет к разрушению дорогостоящих узлов топливной системы дизеля и сократит ресурс самого мотора.

• Как и любая деталь в автомобиле, топливные форсунки имеют свой ресурс. В среднем, в зависимости от вида и производителя, а также от условий эксплуатации, форсунка живет 170 тыс. км.
• Форсунки нуждаются в качественном уходе: очистке и промывке.

Как еще можно продлить жизнь дорогостоящим элементам топливной системы? Давайте посмотрим.

 выбирать лучшее топливо из доступных

Современные форсунки, особенно с нежной конструкцией (пьезоэлектрические, например) — не выносят плохого топлива. Одна заправка «соляркой из-под трактора» может стать приговором для форсунок современного дизеля.

Так или иначе при выработке определенного количества моточасов топливная система дизеля изнашивается, загрязняется твердыми частицами топлива, и эта проблема типична для всех машин с не европейской «пропиской». Так стоит ли усугублять проблему?

Выбирайте только проверенные заправки и топливо, в качестве которого вы не сомневаетесь.

 не допускать езды с пустым баком

Когда в автомобиле почти нет топлива, весь мусор со дна бензобака захватывается насосом вместе с остатками дизтоплива и попадает в магистраль, забивая элементы топливной системы, включая форсунки.

Другая проблема пустого топливного бака — вместе с остатками ДТ насос может «хлебнуть» воды, которая в виде конденсата оседает на стенках бака зимой (чем меньше топлива, тем больше конденсата), или воздуха, что приведет к завоздушиванию топливной системы.

В результате детали не получат смазки и от трения образуют металлическую пыль и стружку, которая пройдет по всей системе подачи топлива и забьет форсунки, и повредит элементы топливного насоса высокого давления (ТНВД).

 своевременно менять фильтры

Топливный фильтр владельцам дизельных автомобилей рекомендуется менять ежегодно перед холодами, чтобы избежать проблем с запуском двигателя зимой. Соблюдение регламента замены масла (срок, сокращенный в полтора-два раза от рекомендованного производителем) и воздушного фильтра тоже косвенно, но определяет вероятность засорения форсунок.

Даже мелкие частицы грязи и пыли, забивая сопла распылителя и оставляя на нем микроцарапины, снижают ресурс форсунки.

 установить дополнительный фильтр-сепаратор

Не предусмотренный производителем фильтр тонкой очистки топлива задержит микрочастицы, которые могут просочиться через штатный топливный фильтр. Тем самым предотвратит преждевременное повреждение распылителя форсунки.

Устанавливают его в топливную магистраль таким образом, чтобы топливо из бака проходило через штатный фильтр, а затем и через добавленный сепаратор.

 чистить форсунки, менять распылители

Обе обозначенные меры относятся к профилактическим, поскольку от серьезных проблем с форсунками не избавит ни чистка, ни замена распылителя — деталь придется менять целиком.

Чистка форсунок на стенде — процедура, которую предлагают некоторые автосервисы в городе. Желательный интервал такой процедуры — 100 тыс. км пробега, а стоимость не настолько высокая, чтобы пренебрегать подобной мерой профилактики.

На отдельных моделях форсунок возможно провести замену распылителей, что продлит срок жизни детали. Замена распылителя поможет в том случае, если форсунка еще не выработала свой ресурс, просто со временем стала хуже распылять топливо. При значительном износе деталь придется менять целиком. Причем попытки восстановления отработавшей своей форсунки обойдутся дороже, чем замена ее на новую — учтите этот факт.

 установить подогреватель на топливный фильтр

В некоторых автомобилях по умолчанию на топливный фильтр установлен бандаж подогревания. Он помогает прогреть топливо зимой, чтобы хлопья парафина, которые образуются в замерзающем ДТ, не повредили распылитель форсунки. Если в вашем авто нет такого бандажа, можно установить его в автосервисе или самостоятельно.

Альтернативный вариант — перед запуском двигателя в холода прогревать топливный бак и фильтр с помощью предпускового подогревателя или строительного (бытовой тоже подойдет) фена. Так вы минимизируете повреждение форсунок из-за частиц парафина в топливной системе.

Чего делать не стоит

В литературе можно встретить рекомендацию использовать для продления ресурса форсунок специальные «очищающие топливную систему» присадки для топлива. Такую «промывку» нужно заливать каждые 5 тыс. км проблега.

Но специалисты, которые плотно работают с топливными системами, не рекомендуют использование присадок в современных дизельных двигателях в принципе.

Чрезмерно агрессивная химия способна быстро вывести дорогостоящие и сложно устроенные элементы топливной системы из строя. А попытавшись применять подобные «очистители» на старом автомобиле или при большом пробеге, владелец рискует вообще вывести топливную систему из строя: химия может снять настолько крупные отложения в магистралях, что они просто намертво забьют систему.

Итого

Чтобы продлить ресурс топливных дизельных форсунок, выбирайте качественное топливо, не допускайте езды «на лампочке» и регулярно обслуживайте автомобиль. Также можно установить дополнительный фильтр тонкой очистки в топливную систему и подогреватель на топливный фильтр. Не стоит применять «очищающие» присадки, лучше раз в 100 тыс. км почистить форсунки на стенде и заменить распылитель, если пропускная способность снизилась.

В случае выхода из строя форсунки менять ее следует строго по коду ОЕМ на оригинальную деталь от производителя.

Выбирайте продавца тщательно и помните, что покупка и замена новой форсунки обойдется по стоимости так же, как восстановление старой — а ресурс будет в разы больше.

О том, как решить проблемы с запуском дизеля «на холодную», узнаете здесь.

Топливные дизельные форсунки найдете в нашем каталоге

ПЕРЕЙТИ В КАТАЛОГ

Топливная аппаратура, Неисправности топливной системы, Топливо, Форсунки, ТНВД, Топливный фильтр, Присадки

Ремонт дизельных форсунок. Какие есть варианты?

В этой статье мы рассмотрим возможные варианты ремонта дизельных форсунок. Что выбрать, отремонтировать или купить новую?

Звоните, расскажите о проблеме, мы проконсультируем и поможем решить!

Начнем с того, что определимся с названием фирмы-производителя. Это главное, так как ремонт форсунок Common Rail не всегда возможен. Основные фирмы-производители: Bosch, Delphi, Denso, Siemens и их разновидность – Piezo (новое поколение с пьезо-кристаллами).

1. Ремонт форсунок Bosch Common Rail

Эта форсунка лучше других поддается реставрации и ремонту, поэтому нет смысла покупать новую, так как реставрация или ремонт с заменой внутренних частей на новые обойдутся в половину дешевле новой. Что же изнашивается?

Мультипликатор (иногда называют клапан — это основной элемент форсунки bosch), он состоит из седла и штока, как правило, разбивается седло (он реставрируется), но реже изнашивается и шток, который реставрации не подлежит. Тогда мультипликатор заменяется на новый.

Распылитель. Завод изготовитель дает на него гарантию 100 тыс. км., если использовать импортное топливо! В наших условиях распылители клинят, начинают стучать или льют больше топлива в цилиндр. По технологии ремонта дизельных форсунок, распылители надо на новые, но в большинстве случаев достаточно почистить ультразвуком. На каждой запчасти форсунки есть номер, который характерен только для данной детали. Не забывайте это. И так, мы разобрались с двумя компонентами, подверженными износу в форсунке Bosch. Далее расскажем подробнее о регулировке.

Регулировка заключается в установке хода шарика и электромагнита до тысячных. Эти зазоры регулируется с помощью регулировочных шайб. Ход шарика варьируется от 0,03 до 0,07 мм, в зависимости от типа форсунки. Дальше, согласно тест плану, подбирается ход электромагнита. В домашних условиях без специального оборудования правильно выполнить регулировку невозможно! Мы настоятельно не рекомендуем разбирать форсунку самостоятельно. Неправильные действия или потеря мелких деталей в итоге существенно увеличат стоимость ремонта.

Мы рассмотрели основные моменты, связанные с ремонтом форсунок Common Rail фирмы Bosch (ремонт форсунок Бош с фото), переходим к Delphi.

2. Ремонт форсунок Delphi Common Rail

В дизельных форсунках Delphi меняются два главных элемента — клапан и распылитель, поэтому ремонтировать форсунку Delphi просто. На выходе получится практически новая форсунка со старым корпусом. В основном, из строя выходит сам клапан. В нем стоит вертушок, который ходит верх и вниз, перекрывая каналы.

На нем стирается напыление и посадочное место, вертушок становится криво или в увеличенный зазор попадает песчинка, он клинит и форсунка сливает в обратку, клапан реставрации не подлежит. Распылитель так же можно почистить в ультразвуке или заменить. Что касается Delphi, то тут смотрите сами, делайте, ходить будут, как новые.

Кстати, новые перед установкой на автомобиль желательно проверить на стенде, так как часто попадается брак.

Запчасти на форсунки Delphi доступны и имеются наличии. Ремонт форсунки выполняется, как правило, за один день. Ремонтировать дизельные форсунки Delphi выгодно, так как можно сэкономить на покупке новой.

Ремонт форсунок Делфи с фото

3. Ремонт форсунок Denso Common Rail

Форсунки Denso ставятся на автомобили японских и китайских брендов, но сейчас и европейские производители ставят Denso, например, Ford, Pegeot и др. Эта форсунка стоит намного меньше своих конкурентов. Ходит она до 150 тыс. км. Компания Denso не продает запчасти для дизельных форсунок, объясняется это политикой компании. Если форсунка сломалась, то в лучшем случае, можно из нескольких б/у собрать одну.

В форсунках Denso, обычно, выходит из строя, так называемый клапан-таблетка, в который входит вертушок. На конце вертушка расположен запорный шарик, у шарика стесана одна сторона. Этой стороной он запирает канал. Чаще всего этот шарик переворачивается и размолачивает канал, из-за чего форсунка сливает в обратку. Реже клинит распылитель. Если такое произошло, то можно расклинить его, разобрать форсунку, и вместе с распылителем промыть ультразвуком.

Не разбирайте форсунку самостоятельно, слишком много мелких частей и специальных ключей.

Ремонт форсунок Денсо с фото

4. Ремонт форсунок Piezo Bosch, Pezo Siemens

Piezo – это дизельные форсунки нового поколения. В них нет электромагнита, а стоит пьезо-кристалл. Форсунки такого типа ставят на новые автомобили ведущих брендов Европы, таких, как Mersedes, V.A.G группа и др. Главный недостаток – цена, она варьируется от 16* до 40* тыс. руб. за штуку (* цена определяется производителем, зависит от курса евро, звоните, мы сообщим стоимость на текущий момент)! Посмотрим, из чего она состоит, и узлы выходит из строя.

Форсунка Piezo состоит из корпуса, в котором запаян пьезо-кристалл, гидроаккумулятора, клапана и распылителя. Некачественное дизельное топливо – основная причина выхода форсунки из строя. Первая причина поломки – это выход из строя гидроаккумулятора, на рабочей поверхности появляются задиры и он спускает топливо, открывая конус клапана. Второе – это выход из строя клапана. В седле клапана появляются риски и конус начинает пропускать, форсунка перестает держать давление. Третье — заклинивание распылителя, это бывает редко и, обычно, сопровождается повреждением внутренних компонентов форсунки.

Ремонт форсунок Piezo не сложен, но лучше купить новые или восстановить вышедшие из строя, так как запчасти стоят дорого и идут под заказ.

Ремонт Piezo Bosch и Piezo Siemens с фото

Подведем итоги, ремонтировать или купить новые?

Если дизельные форсунки вышли из строя, посмотрите фирму-производитель. Если у вас Bosch, то лучше и проще отремонтировать, и вы сэкономите по цене в сравнении с покупкой новых. Если у вас Delphi, также быстро и дешево ремонтируются. Если у вас Denso и вы владелец коммерческого транспорта, проще купить новую. Ну а что касается Piezo, то придется покупать новую.
