Какое давление должно быть в кондиционере автомобиля?

Какое давление фреона должно быть в кондиционере

   Основной используемый материал кондиционера – хладагент создает прохладу или нагрев помещения в момент функционирования сплит системы. Причем в течение года допускается утечка хладагента около 4-6% от полного объема заправленной магистрали устройства. Вследствие этого необходимо регулярно проверять давление в кондиционере, и предпринимать меры в случае, если оно будет больше допустимых значений.

Параметры давления в кондиционере

Для функционирования любой сплит системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.

Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.

В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.

Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:

·         discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;

·         suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.

Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.

Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.

К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

Как проверить давление

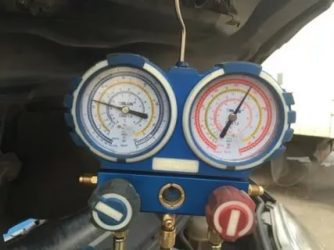

Для проверки давления в кондиционере нужно шланги от манометров подключить к тестовым вентилям, размещенным сбоку на внешнем модуле. Затем включить кондиционер в режиме «охлаждение» и дать поработать минут 12-15, только потом открыть краны и смотреть на показания. Рабочее давление в системе нужно проверять при включенном компрессоре.

При этом один манометр с синим циферблатом, подсоединенный к входному штуцеру, покажет низкое значение, а другой, красного цвета, подключенный к выходному – высокий показатель давления. Причем цифры эти могут отличаться, поскольку данная характеристика колеблется в зависимости от многих факторов, в первую очередь, от температуры на улице и окружающего воздуха в комнате.

Для того чтобы нормализовать напор в кондиционере, обычно пользуются двумя методами:

•          Дозаправкой;

•          Стравливанием.

Чтобы при проведении дозаправки не ошибиться, и не допустить высокого давления в сплит системе, нужно сделать корректировку полученных замеров с температурой окружающей среды. Производить ее удобнее всего с помощью таблиц, в которых кроме замеряемых показателей указана мощность кондиционера.

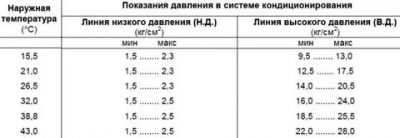

                                                           Таблица давления хладагента

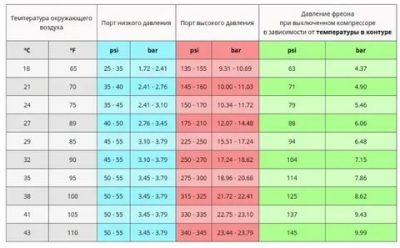

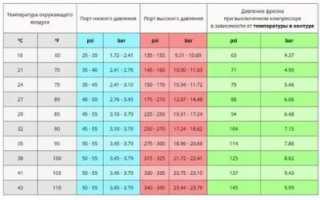

                                                         Таблица давления фреона

Факторы, влияющие на давление

Многие обыватели, не имеющие навыков и знаний в этой области, определяют количество газа только по напору в системе. Однако данное определение часто ошибочно (особенно в зимнее время), так как в случае увеличения температуры окружающей среды, фреон испаряется быстрее, соответственно, возрастает напор в контуре кондиционера.

И, напротив, при ее уменьшении большее количество хладагента находится в жидкостном состоянии, и давление снижается. Любые современные кондиционеры и мульти-сплит системы поставляются с уже закаченным хладагентом. И если по каким то признакам окажется утечка, то прежде необходимо найти неполадку, устранить ее, и лишь затем заполнять магистраль газом. В противном случае, вся работа будет напрасной.

До того, как дозаправить систему, надо проверить фреон в кондиционере и определить его количество, причем сделать полную диагностику способен только специалист. В его обязанности входит не только подсоединять станцию с манометрами к нужному крану, но и понимать конструкцию, принцип работы климатического прибора и знать неполадки, определяющие утечку газа.

Ведь перед тем как проверить давление газа на входе и выходе контура, для полного его представления, нужно учитывать и другие факторы:

·         напор в момент сжатия и испарения фреона;

·         давление при выходе из теплообменника;

·         давление на участках с разницей высот у трубопровода;

·         расстояние трубопровода;

·         работу устройства зимой при отрицательных температурах воздуха;

·         открытые двери и окна.

Таким образом, влияние наружной сферы и качеств самого фреона не дает возможности точно зафиксировать показатели давления, которые бы показывали действительное количество фреона в кондиционере.

Рабочее давление и температура воздуха

Несмотря на многие неблагоприятные факторы, благодаря практическим наблюдениям специалистов по обслуживанию кондиционеров можно представить следующие приблизительные показатели давления. Если в магистрали закачен хладагент R410 при уличной плюсовой температуре 24-28 градусов, то давление будет 6,4 Бар, а при показателях 12-15 градусов – составит 5 Бар.

В случае заполнения контура фреоном R22 и при таких же показаниях температуры, давление уже будет 4,3 и 3,3 Бар, соответственно. Но этим цифровым данным можно доверять лишь при соответствии параметров, перечисленных выше, к тому же при отсутствии причин низкого давления, определяющих утечку газа.

О недостающем объеме фреона свидетельствует:

·         несоответствие показателей настроенного режима и фактических значений;

·         постоянно работающий компрессор;

·         образование инея на вентилях и соединениях трубок или теплообменнике;

·         потеки масла.

При обнаружении хоть одной из этих неисправностей, необходимо обратиться в сервисный центр.

Давление фреона в кондиционере – какое должно быть, как проверить

За счет испарения и конденсации хладагента в закрытом контуре происходит отбор тепловой энергии воздуха и ее выброс в окружающую среду. Это принцип действия любой холодильной машины. Агрегатное состояние и остальные параметры рабочего вещества постоянно меняются. Но большинство рядовых пользователей интересует лишь одна характеристика — давление фреона в кондиционере.

Подоплека ясна: многие хозяева частных домов и квартир желают самостоятельно обслуживать сплит-систему, заправляя хладон простейшим способом, найденным в интернете. Мы раскроем суть методики в 3 этапа – теоретическая часть, диагностика и инструкция по заправке.

Почему давление не зависит от количества хладона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость. Подробнее принцип работы сплит-системы описывается в отдельной публикации.

Напомним: фреон – это вещество, кипящее при отрицательной температуре (в обычных условиях). Чтобы повысить точку испарения / конденсации, давление в контуре принудительно увеличивается компрессором.

Номограмма отражает, насколько меняется давления хладона R410a в зависимости от температуры окружающей среды. Четко установленных границ не существует

Напор хладона в системе зависит от нескольких основных факторов:

• температуры окружающей среды и воздуха в помещении;
• рабочего режима кондиционера;
• степени загрязнения теплообменников и воздушных фильтров;
• марки заправленного хладагента;
• других, менее существенных факторов.

Справка. Бытовые охладители обычно заправляются двумя марками фреонов – R22 и R410a. Автомобильные кондиционеры заполняются хладоном R134a, старые модели – R12.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
2. Нагреем сосуды до одинаковой температуры +20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.

Вывод. Рабочее давление в кондиционере никак не зависит от объема фреона внутри системы, измерять его без учета температуры бессмысленно.

Как проверить остаток фреона

Определить недостаток или избыток хладона в контуре сплит-системы можно по величине перегрева газа, идущего из испарителя в компрессор. Разъясним данное понятие:

• испарившийся во внутреннем теплообменнике хладагент движется по трубке низкого давления в компрессор;
• по дороге пар успевает дополнительно нагреться на 5—8 °С (если количество фреона соответствует норме);
• разница между температурой кипения жидкости и реальной температурой газа на всасывающем патрубке компрессора называется перегревом.

Расположение сервисных портов сплит-системы и подключение манометрической станции

Ключевой момент. Чтобы узнать температуру кипения фреона определенной марки в реальных условиях, как раз и нужно измерить давление на стороне всасывания.

https://www.youtube.com/watch?v=3mDIIi8NS8k

Для работы вам понадобится манометрическая станция с присоединительными шлангами и контактный термометр (также подойдет электронный пирометр). Диагностируем остаток фреона согласно следующей инструкции:

1. Узнайте тип используемого в кондиционере хладона по шильдику, закрепленному на внешнем модуле.
2. Синий шланг, ведущий к манометру низкого давления (сокращенно — НД), находящийся слева на коллекторе, подключите к сервисному порту газовой магистрали, как сделано выше на фото. Она отличается большим диаметром.
3. Включите сплит-систему на охлаждение при максимальном режиме работы вентилятора. Откройте левый кран манометрической станции.
4. Снимайте показания только после запуска компрессора. Звук работающего агрегата хорошо слышится из внешнего блока.
5. Узнайте температуру кипения вашей марки фреона при измеренном давлении, ориентируясь по таблице.
6. С помощью термометра измерьте реальный нагрев газовой трубки на всасывающей стороне. Рассчитайте разницу между этой температурой и табличным значением точки кипения.
7. Переходите к анализу результата.

   С помощью термометра определяется нагрев газового патрубка большого диаметра, приходящего от внутреннего блока к компрессору

Совет. Пользоваться таблицей фреонов необязательно. На манометрах коллектора тоже нанесены дополнительные шкалы, сходу показывающие температуру кипения хладона при измеряемом давлении. Главное, — изначально подобрать правильную станцию, где нанесена разметка для хладагентов R22, R410a и R134a.

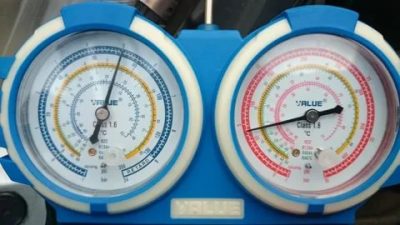

Разметка шкалы манометра под различные типы хладагентов

Разберем пример, отображенный на фото. Стрелка показывает 5.4 Бар, что соответствует точке кипения фреона R22 +8 °С. Измеряем температуру всасывающего патрубка и получаем, например, +14 градусов, величина перегрева составит 14 — 8 = 6 градусов. Допустимый диапазон для всех типов воздушных кондиционеров, включая автомобильные, составляет 5—8 °С, значит, количество хладона в норме.

Наглядно процесс измерения показан в следующем видео:

Признаки нехватки хладагента

Если в результате измерений вы получили перегрев пара более 8 градусов, налицо недостаток фреона в контуре. Что происходит в кондиционере:

1. Жидкость закипает в первой секции испарителя и переходит в газообразное состояние. Пар, пройдя сквозь трубки теплообменника и участок магистрали до компрессора, успевает сильно нагреться.
2. Постоянно всасывая горячий газ, компрессорный агрегат плохо охлаждается и начинает перегреваться, сокращается ресурс механизма.
3. Производительность по холоду заметно снижается. 1 кг хладона в среднем способен поглотить и перенести 50 Вт теплоты – чем меньше расход фреона в элементах контура, тем слабее охлаждается воздух.

При утечке хладона на стыках появляются следы масла, не заметные на первый взгляд

Примечание. Проблема с нехваткой хладагента возникает, как правило, из-за утечек на вальцевых соединениях медных трубопроводов. Главный симптом – следы масла на гайках, выбивающегося вместе с рабочей жидкостью.

Недостаток хладагента сопровождается другими побочными признаками:

• по команде датчиков сплит-система часто отключается и показывает ошибку;
• компрессор долго работает в максимальном режиме;
• трубки и сервисные порты покрываются инеем, в запущенных случаях на ребрах испарителя нарастает снежная «шуба».

Идентичные симптомы проявляются на кондиционерах авто, поскольку они функционируют по аналогичному принципу.

Переизбыток и другие неполадки

Величина перегрева оказалась меньше 5 градусов? Значит, в системе циркулирует слишком много жидкости. Часть вещества не успевает испариться в теплообменнике внутреннего блока, отдельные капли могут попадать в компрессор, а это чревато крупной поломкой.

Рекомендация. Перезаправка встречается относительно редко – как правило, после обслуживания кондиционера неграмотным персоналом. Обнаружив проблему, стоит вызвать нормального сервисного мастера, который сольет лишний хладон либо выявит другую неполадку.

Если вы уверены в собственных силах, попытайтесь удалить часть фреона самостоятельно. По манометру на коллекторе или по таблице определите, какое давление должно быть в кондиционере при нормальном перегреве +7 °С и аккуратно стравите малую порцию газа.

Аномально высокий либо слабый перегрев возникает не только из-за хладагента, но и различных неисправностей:

• засорена капиллярная трубка дроссельного клапана;
• неполадки компрессора или осушителя;
• неисправен четырехходовой соленоидный клапан, обращающий цикл в другую сторону (режимы охлаждение / обогрев).

Диагностику и устранение неполадок автокондиционера лучше доверить мастеру станции техобслуживания

Указанные проблемы решаются одним способом – вызовом мастера, несведущий пользователь просто не сможет их диагностировать. Если манипуляции с хладоном не дали результата, звоните в сервисную службу.

Дозаправка по давлению и температуре перегрева

Сразу хотим предупредить, что данный способ добавления хладона считается ненадежным, хотя многие холодильщики заправляют фреон «на глазок», ориентируясь только по давлению. Лучшая и самая правильная методика заправки – полная замена хладагента с опорожнением системы и заливкой по весам, как это описывается в нашем руководстве.

Помимо термометра и манометрического коллектора, вам понадобится:

• шестигранные и рожковые ключи;
• весы электронные (сгодятся кухонные);
• фреон требуемой марки (указывается на табличке внешнего блока).

Важный момент. Хладагенты различных типов обладают разными физическими свойствами. Понятие взаимозаменяемости либо совместимости этих жидкостей отсутствует как таковое, подойдет только газ, указанный на табличке холодильного агрегата. В бытовых кондиционерах применяются марки R22 и R410a, в автомобилях – 134-й фреон.

Первым делом убедитесь в отсутствии утечек, иначе рискуете потратить время и силы впустую. Выполняя дозаправку, придерживайтесь инструкции:

1. Присоедините шланг от манометра НД к сервисному порту, а среднюю трубку желтого цвета – к газовому баллону в соответствии с представленной ниже схемой.
2. Откройте вентиль баллона и продуйте шланги от воздуха, на секунду приоткрыв кран высокого давления (справа на коллекторе).
3. Поставьте емкость с хладоном на весы, обнулите показания. При заливке фреона R410a баллон ставится кверху дном.
4. Включите кондиционер на охлаждение и откройте сервисный вентиль, предварительно открутив защитную крышку.
5. Открывая кран НД (слева на манометрической станции), запускайте хладон в контур малыми порциями, буквально по 30 грамм. Ориентируйтесь по электронным весам.
6. После заливки каждой порции перекрывайте кран и замеряйте температуру газового патрубка в течение 1—2 минут. При необходимости подавайте следующую порцию. Задача – снизить перегрев до нормы 5—8 °С.
7. По окончании дозаправки закройте поочередно вентили коллектора, сервисного патрубка и баллона.

Пример. Если раньше температура газовой магистрали при давлении 5.4 Бар составляла +17 °С, перегрев достигал 17 — 8 = 9 градусов (фреон R22). Значит, нужно добиться охлаждения трубки до + 14 °С, чтобы уложиться в норму.

Подробно технология дозаправки сплит-системы по перегреву и давлению описана в видеосюжете:

Заключение

Обычно вопрос о требуемом давлении фреона внутри кондиционера заставляет нервничать классных специалистов по холодильным машинам. Нужно понимать, что однозначного ответа не существует в природе, поскольку данный параметр зависит от многих факторов и часто меняется. Всегда следует рассматривать связку двух характеристик – давление — температура, иначе вмешательство в работу «сплита» может привести к серьезной поломке.

Какое давление в системе кондиционирования автомобиля: как проверить этот параметр кондиционера

Давление в автомобильном кондиционере считается одним из основных параметров работы системы. При слишком низком давлении система не сможет нормально работать и эффективно охлаждать салон — проблема может заключаться в выходе из строя одного из устройств или утечке хладагента. Какое давление в системе кондиционирования автомобиля должно быть, и как своими руками его измерить — об этом читайте ниже.

Сразу же нужно сказать, что абсолютно любой кондиционер в транспортном средстве, не зависимо от самого автомобиля, работает по одному принципу. Рабочая жидкость — хладагент — циркулирует по шлангам и магистралям системы, а при прохождении через компрессорное устройство жидкость сжимается. После этого она поступает по шлангам, отдавая им тепло. При снижении величины давления в системе фреон остывает, а холодный воздух в этот момент поступает в салон авто.

Контроль рабочего давления осуществляет датчик низкого давления, располагающийся на одной из магистралей. С помощью этого устройства есть возможность точного определения объема жидкости, необходимой для оптимальной работы компрессорного устройства. Если нужно, датчик может включить или отключить узел во время работы.

Вкратце о принципе работы системы:

1. Когда водитель жмет на кнопку активации, в первую очередь включается электромагнитная муфта. При этом прижимной диск намагничивается к шкиву, издав соответствующий звук — щелчок.
2. Посредством ременной передачи шкив начинает вращаться, это способствует запуску компрессорного устройства. Компрессор предназначен для сжатия хладагента, что способствует подаче жидкости по трубопроводам на радиатор. Здесь жидкость охлаждается, этому способствует также работа вентилятора. Если в это время машина едет, то конденсор также обдувается воздушным потоком.
3. После того, как хладагент будет охлажден, происходит его конденсирование, в результате фреон выходит из конденсора в жидком состоянии. Теперь расходный материал поступает в ресивер осушитель, проходя через который, он очищается от загрязнений и различных продуктов износа. Обычно рядом с осушителем или прямо на нем располагается смотровое отверстие, через которое можно определить примерный объем жидкости в системе. Но в зависимости от конструктивных особенностей транспортного средства этого отверстия может и не быть.
4. Когда фреон очистится, он будет передаваться дальше в сторону салона машины, где выполняет свою основную функцию. В этом время жидкость циркулирует через ТРВ — клапан, который обычно расположен на трубопроводе, в результате фреон поступает в испаритель. Фактически данный клапан представляет собой дроссель.
5. Из испарителя начинает выходить насыщенный пар, его температура соответствует температуре кипения. Затем клапан ТРВ закрывается. Хладагент начинает преобразовываться в состояние газа, в результате чего он охлаждается. Испарительный узел представляет собой тот же радиаторы, только с меньшими габаритами. В итоге газ охлаждает испарительный узел, а благодаря вентилятору образовавшийся холод подается в салон машины. На этом круг замыкается и повторяется вновь (видео снял Михаил Борщенко).

Диагностика уровня давления своими руками

Каким должно быть давление в автомобильном кондере и как проверить этот параметр? Процедура диагностики подразумевает использование манометрической станции со всеми необходимыми патрубками и шлангами. Для подключения к системе кондиционирования также потребуется дополнительно приобрести переходники, которые могут относиться к одному из двух типов — под продавку или под прошивку. Первый вариант, судя по отзывам специалистов, является более актуальным, так как такие переходники характеризуются более высокой надежностью и качеством.

Прежде чем купить нужный переходник, важно точно понять, какая жидкость используется в системе. Например, в автомобилях, которые выпущены до 1992 года, в большинстве случаев применяется фреон R-12. Если речь идет об автомобилях, выпущенных в период с 1992 по 1994 годы, то в таких авто могут использоваться жидкости стандарта R-12 либо R-134. Этот период считается спорным, поскольку тогда производители машин не могли единогласно решить, какой стандарт лучше использовать. В авто, которые были выпущены после 1994 года, используется рабочая жидкость типа R-134 (автор видео — канал Автоматика — автокондиционеры от А до Я).

Чтобы точно узнать, какой фреон используется в вашем автомобиле, рекомендуем ознакомиться с сервисным мануалом или с таблицей, которая обычно находится на обратной стороне капота. После того, как все необходимые для выполнения задачи инструменты и приборы будут готовы, можно начинать диагностику. Открыв капот, вы сможете увидеть магистрали системы кондиционирования, обычно они располагаются слева от силового агрегата. Как правило, это два патрубка — высокого и сниженного давления, для выполнения проверки вам понадобится только последний.

Шланги пониженного давления более крупные в диаметре:

1. Для начала вам надо открутить заглушку на магистрали и вместо нее установить переходник с подключенным шлангом от манометрической станции. Перед установкой произведите очистку места вокруг заглушки, чтобы предотвратить возможное попадание загрязнений в магистрали.
2. Затем на манометрической установке надо будет открутить один кран, при этом второй трогать не нужно. Если вы его случайно откроете, то это приведет к утечке фреона.
3. После этого нужно завести автомобильный двигатель — выполнить диагностику можно только при заведенном агрегате. Наиболее оптимальный вариант — чтобы в автокондиционере величина давления соответствовала значению в 250-290 кПа.

Если полученный в итоге параметр меньше указанного диапазона, то это говорит о необходимости дозаправки агрегата. Если же величина давления более 290 кПа, то заправлять систему больше не нужно, поскольку это может стать причиной неисправности компрессорного устройства. Этот узел не рассчитан на работу в условиях повышенного давления, так что из-за повышенного давления его может просто заклинить (автор видео — vassilij pavliuk).

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

1. Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
2. Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.

Измеряем и настраиваем давление в автокондиционере самостоятельно

На сегодняшний день система кондиционирования является неотъемлемой частью большинства современных автомобилей. Использование кондера позволяет с комфортом передвигаться водителю и пассажирам в жаркую погоду, но иногда проблемы в работе системы ставят под сомнение комфорт автолюбителя. В этой статье мы расскажем о том, какое давление должно быть в системе кондиционирования автомобиля и как произвести замер этого показателя.

Любой автомобильный кондиционер, вне зависимости от производителя транспортного средства, функционирует по одному принципу. По патрубкам и магистралям установки проходит хладагент, сжимающийся во время работы одного из основных элементов системы — компрессора.

В результате того, что давление в установке достаточно высокое, хладагент или фреон может забирать тепло из окружающей среди и нагревать его. Далее, разогретый газ перемещается по патрубкам, где, собственно, и отдает тепло.

В тот момент, давление в кондиционере автомобиля снижается, хладагент начинает остывать, и именно в это время холодный воздушный поток начинает поступать в салон транспортного средства.

Схема работы системы кондиционирования авто

Когда наступает теплое время года, опытные автолюбители всегда производят диагностику установки, чтобы до наступления жары можно было провести все необходимые профилактические действия и ремонт. Следует отметить, что процедура диагностики установки должна осуществляться не реже одного раза в год, а лучше — в начале и в конце сезона. В принципе, такую задачу сегодня можно выполнить на любом специализированном СТО, а если вы обладаете определенными знаниями — то это можно сделать самостоятельно. Если вы решили осуществить этот процесс своими силами, необходимо подготовить некоторый инструментарий и приборы.

Немаловажным элементом установки является датчик низкого давления кондиционера — он предназначен для контроля этого параметра. Это устройство находится на одном из патрубков системы, следует отметить, что это может быть магистраль не только низкого, но и высокого давления. Именно датчик давления в автокондиционере позволяет точно определить, какой объем хладагента потребуется для нормального функционирования компрессора. При необходимости регулятор осуществляется активацию и деактивацию компрессора во время работы установки.

Заправка автокондиционера

Выход из строя данного регулятор чреват довольно серьезными последствиями. То есть сам компрессор может и не включаться. А может активироваться при пониженном давлении либо его отсутствии. Кроме того, из-за поломки регулятора компрессор может вовсе не включаться при избыточном объеме хладагента в магистралях системы.

Следует отметить, что в любом случае, поломка датчика может со временем привести к поломке компрессора — в один прекрасный момент этот компонент может попросту заклинить. Сам регулятор может сломаться в результате механических повреждений или из-за окисления контактов на его выходах.

В зависимости от производителя транспортного средства тип регулятора может различаться. По своей конструкции датчики могут иметь разную резьбу, устройство, они могут быть оснащены двумя или более контактами, также могут быть различия в типах разъемов.

Фактически же чем дороже и представительнее машина, тем трудней найти нужный регулятор для системы кондиционирования.

Как определить и устранить причину поломки?

Если вы заметили, что система кондиционирования недостаточно греет или охлаждает воздушный поток в салоне авто, в первую очередь необходимо произвести диагностику уровня давления.

В принципе, проверка уровня давления в установке — процедура не особо сложная, если правильно подойти к этому вопросу, то справиться с ним сможет даже начинающий автомобилист. Для того, чтобы произвести проверку давления кондиционера автомобиля, вам заранее необходимо будет приобрести специальную манометрическую станцию, а также магистрали к ней.

Как правило, все необходимые патрубки уже имеются в комплекте к установке. Помимо этого, потребуется специальный переходник для патрубков конкретно вашего кондиционера.

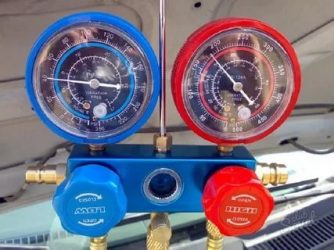

Манометрическая станция для замера давления

Что касается переходников, то в продаже вы можете найти устройства двух типов — под прошивку и под продавку. Специалисты рекомендуют остановить свой выбор на устройствах последнего типа, поскольку они сами по себе являются более надежными и, как показывает практика — более качественными. Перед тем, как приобрести переходник, необходимо определить, на каком хладагенте функционирует климатическая система в вашей машине. К примеру, в транспортных средствах, выпущенных до 1992 года, обычно используется фреон марки R-12.

В период с 1992 по 1994 годы мировые производители не могли прийти к единому мнению по поводу того, какой хладагент лучше использовать. Поэтому в машинах этих годов выпуска может применяться фреон марок R-12 и R-134.

Что касается транспортных средств, выпущенных в период после 1994 года, то все без исключения машины заправляются хладагентом марки R-134. Переход мировых производителей на этот фреон обусловлен тем, что данный расходный материал сам по себе менее опасный для озонового слоя в атмосфере.

Фактически уровень давления климатической системы с применением такого хладагента более низкий, чем в случае с R-12. Точно выявить, какую марку фреона использовать в вашем случае и какое давление должно быть в системе, позволит книга по эксплуатации машины либо техническая таблица.

Как правило, эта таблица обычно находится в передней части кузова авто — либо рядом со стаканом на стойке транспортного средства, либо в моторном отсеке (автор видео — Автоматика — автокондиционеры от А до Я).

Когда у вас на руках будет весь набор инструментов, необходимый для проверки уровня давления в системе, можно проверить давление. В моторном отсеке вашей машины, как правило, с левой стороны, расположены патрубки замкнутой системы. Это — магистрали высокого и низкого давления, но для диагностики вам потребуется только последняя — именно она позволит точно определить параметр. Если вы не знаете, как их различить между собой, то в этом вопросе нет ничего трудного — магистрали низкого давления всегда будут более толстыми по размерам, в отличие от высокого.

Для проведения замера вам потребуется выкрутить заглушку на патрубке и накрутить на ее место купленный ранее переходник с магистралью от манометрической установки. Перед тем, как вы установите переходник, место соединения необходимо очистить, чтобы не допустить попадание пыли и мусора в систему.

Далее, потребуется открутить краник на самой станции, в этот момент второй кран должен быть закрыт, в противном случае вы можете спровоцировать утечку хладагента в окружающую среду. Для диагностики параметра следует запустить силовой агрегат — только на работающей двигателе хладагент начнет перемещаться по системе.

Нормальный показатель давления должен составлять в районе 250-270 кПа.

В том случае, если полученный параметр будет ниже, имейте в виду, что система нуждается в дозаправке. Слишком пониженное давление может стать причиной не только слабого воздушного потока в салоне, но и привести к ускоренному износу, а также выходу из строя самого компрессора. Поломка данного механизма обусловлена нехваткой хладагента в магистрали, а ведь именно во фреона содержится масло, которое необходимо для смазки компрессора.

Измерение давления в системе кондиционирования

Наиболее оптимальное давление в магистралях системы кондиционирования должно составлять 280-290 кПа. Если полученный результат выше 290 кПа, то кондиционер в заправке не нуждается, поскольку в этом случае компрессор также может сломаться в результате ускоренного износа. Ведь сам компрессор не рассчитан на работу с большим уровнем давления. Так что в данном случае узел также может заклинить, тогда отремонтировать его не получится, а функционировать система будет неправильно.

Действия после замеров – заправляем агрегат

Итак, когда вы смогли определить, что уровень давления в системе кондиционирования вашего транспортного средства слишком низкое, это значит, что его необходимо повысить. Соответственно, установку следует дозаправить с помощью хладагента. Поскольку вы заранее купили манометрическую станцию со всеми необходимыми магистралями и переходником, остается приобрести только баллон с хладагентом.

Как сказано выше, подбор фреона осуществляется в соответствии с годом выпуска автомобиля, а также рекомендациями производителя. Купить хладагент можно практически в любом автомобильном магазине. Вне зависимости от производителя и типа системы, баллончика весом в 1 килограмм вполне хватит для того, чтобы заправить кондиционер несколько раз (автор видео — RealStuntDriver).

Обязательно нужно знать, какой тип расходного материала используется в вашем автомобиле — смешивание различных марок хладагента ни в коем случае не допускается. Также, как и замена одного фреона на другой, поскольку это может способствовать полному выходу из строя климатической системы. Итак, когда хладагент у вас будет на руках, можно приступать к дозаправке.

Вам необходимо подключить манометрическую установку по тому же принципу, как и для проверки уровня давления. Разница заключается только в том, что теперь второй патрубок с манометра следует накрутить на баллончик с приобретенным хладагентом. Перед тем, как выполнить заправку системы, следует увеличить обороты двигателя на холостом ходу. Количество оборотов должно составлять около двух тысяч. Чтобы увеличить обороты, необходимо либо подложить что-то на педаль газа, либо попросить кого-то подавить на газ.

Климатическая система активируется в режиме рециркуляции, при этом желательно активировать наименьшую температуру, которая возможна. Процедура заправки системы осуществляется в несколько этапов. Вам необходимо откручивать кран на манометре, при этом делать небольшой перерыв в 2-3 минуты. Это делается до того момента, пока не будет достигнут необходимый результат, при этом ориентируйтесь на стрелку манометра.

Специалисты рекомендуют производить все эти действия в гараже или другом закрытом помещении, чтобы на автомобиль не воздействовали солнечные лучи. В противном случае компрессор может увеличивать температуру, а в результате колебаний стрелки правильно определить давление будет проблематично. Когда процедура дозаправки будет завершена, краны на манометре необходимо закрутить, а все подключенные магистрали к системе — отключить.

Если после дозаправки вы заметили, что давление начинает снижаться, возможно, причина заключается в утечке. Тогда необходимо ликвидировать причину утечки, после чего произвести процедуру заново. Специалисты также утверждают, что балончик для дозаправки это хорошо, но при заправке на СТО в систему добавляется масло, краситель.

Извините, в настоящее время нет доступных опросов.

«Практическое руководство по заправке системы»

После прочтения инструкции, описанной выше, рекомендуем также посмотреть практическое руководство по самостоятельной заправке системы (автор видео — Олег Акушкин).

Какое давление в кондиционере автомобиля

3784 Просмотров

Кондиционер — невероятно полезное устройство, которое широко применяется на автомобилях последние 30 лет. Благодаря этому изобретению японских конструкторов в жару теперь больше не придется открывать окна и заносить в салон пыль, а в дождь безрезультатно бороться с запотеванием лобового стекла и потерей видимости. Сегодня мы выясним, какое должно быть давление в системе, и как этот показатель влияет на работу компрессора.

Схема устройства

Чтобы научиться контролировать давление и производить самостоятельную заправку фреона, стоит понять общий принцип работы кондиционера. Фактически, такая система работает за счет сжатия фреона, превращая его то в жидкое, то газообразное состояние.

Согласно законам физики, подобные переходы агрегатных состояний приводят к получению и потере тепловой энергии, что и представляет из себя процесс охлаждения воздуха в салоне.

В системе охлаждения воздуха присутствует система трубок низкого и высокого давления. По трубкам низкого давления фреон проходит через насос, который прогоняет его дальше и параллельно всасывает нагретое вещество, поступающее из салонной части. Такие трубки, как правило, имеют небольшой диаметр и изготовлены из алюминия или латуни.

Система высокого давления переносит фреон в газообразном состоянии. В таком виде он способен забирать тепловую энергию воздуха, тем самым обеспечивая его быстрое охлаждение. В компрессор трубка не подходит напрямую, а подключается через радиатор. Это позволяет обмениваться температурой с окружающей средой более эффективно, что делает этот элемент незаменимым при работе кондиционера.

Вообще говоря, радиаторов в устройстве охлаждения воздуха всего два. Первый из них предназначен для охлаждения горячего фреона, который через компрессор поступает из салона в сторону подкапотного пространства. Таким образом, он снижает свою рабочую температуру и опять направляется в компрессор, чтобы претерпеть процедуру сжатия и быть готовым к забору повышенной температуры салона.

Радиатор, расположенный за воздуховодами салона, охлаждает струю воздуха, которая проходит через воздушный компрессор при работе вентилятора. Так, радиатор забирает лишнюю температуру извне, и нагревает проходящий через компрессор фреон.

Почему же так важно, чтобы количество фреона всегда было нормальным? Дело в том, что при недостаточном давлении до компрессора доходит слишком малое давление жидкости. Во-первых, это неизбежно приведет к тому, что охлаждение начнет происходить недостаточно эффективно и доставит владельцу массу неудобств. Во-вторых, компрессор начнет выходить из строя, и в конечном счете может сгореть и перестать функционировать.

Количество фреона также не должно быть слишком высоким. Превышение рекомендованного заводом-изготовителем показателя приведет к тому, что по трубкам начнет поступать не жидкость, а газ. Это означает, что моторчик станет работать вхолостую, что неминуемо приведет к его поломке и необходимости дорогостоящего и неприятного ремонта кондиционера.

Измеряем самостоятельно

Давление необходимо проверять регулярно. Это утверждение верно как для недорогих и старых иномарок, так и для новых, дорогих машин, которые сошли с конвейера лишь несколько лет назад.

Такую процедуру можно провести как при помощи услуги специалиста, так и самостоятельно. Приехать на СТО и заказать нужную услугу, конечно же, проще: в этом случае, не придется закупать дорогостоящее оборудование или рисковать определить нужный показатель неверно из-за собственной неопытности. Кроме того, обычно на солидных станциях технического обслуживания можно долить недостающий фреон или же полностью его заменить.

Тем не менее, нередко находятся и те, кто решил провести такую процедуру самостоятельно.

Какой бы способ измерения ни был выбран, придется раскошелиться на манометрическую станцию, которую не так просто достать и приобрести в обычном автомагазине.

Если необходимое оборудование уже приобретено, то алгоритм дальнейших действий вовсе не так сложен, как может показаться на первый взгляд. Для начала, необходимо заглянуть под капот и найти там патрубок наибольшей толщины, выполненный из латуни. Такой патрубок имеет на своем изгибе клапан, который предназначен для заливки фреона и подключения измерительного прибора

Вкрутив манометр через цепочку переходников и прилагаемый в комплекте шланг, можно заводить мотор с снимать необходимые показания. Стоит отметить, что нормой для кондиционера будет являться цифра порядка 280-290 кПа. Отклонение от этой величины более чем на 10 процентов — это неизбежный риск вывести оборудование из строя и прийти к необходимости лишний раз ремонтировать машину.

Нормализуем показатели

Контроль работы кондиционера крайне важен. Как показывает практика, машина, которая проездила более трех лет, неизбежно нуждается в подкачке фреона. Это необходимо как для обеспечения нормальной работы климатической установки, так и более эффективного и быстрого охлаждения воздуха.

Произвести самостоятельное пополнение количества фреона несложно. Помимо манометрической установки, стоит иметь баллон со сжатым газом, который может подсоединиться к манометру посредством переходников при обеспечении бесперебойного контроля необходимых показаний.

Подсоединив манометр с баллоном к трубке кондиционера, необходимо завести двигатель и еще раз проверить давление. Затем необходимо включить устройство охлаждения на полную мощность, выставив минимальную температуру в салоне и переведя заслонки в режим рециркуляции.

Вывернув кран баллона, можно подкачивать фреон в необходимом количестве. Как только манометр выдаст ожидаемые показания, кран стоит перекрыть и отсоединить баллон, закрыв затем крышку на патрубке.

Подводя итоги

Контроль состояния кондиционера крайне важен при поездках на автомобиле. Такая несложная процедура поможет избежать дорогостоящего ремонта, а также убережет от внезапных поломок устройства в жару и необходимости переносить дискомфорт.

Заправка кондиционера авто

По мере эксплуатации, кондиционер автомобиля постепенно лишается фреона, например, в связи с появлением дефектов у трубок и других элементов системы. Можно ли заправить автокондиционер собственными силами? Да. Прочитав нашу статью, вы будете знать о том, как это правильно делается, и при помощи каких составов и инструментов.

Как часто заправляют автокондиционер

Стандартный объем потери фреона в автокондиционере в течение одного года – до 15%. Поэтому каждые 3 года для предотвращения разгерметизации контура, требуется заправка кондиционера авто. Если ваш транспорт сошел с конвейера долгое время назад, проводить процедуру рекомендуется чаще. Также как и в том случае, если система охлаждения работает у вас постоянно.

Как правильно заправлять автокондиционер: подготовительный этап

Перед тем, как заправить автокондиционер своими руками, вы должны внимательно изучить инструкцию, предлагающуюся к оборудованию, а также убедиться в том, что Ваш автомобиль уже прошел процедуру антибактериальной обработки. Так как мероприятия, подходящие одному типу и модели системы охлаждения, могут нанести вред другой технике.

После знакомства с информацией в документах, проверьте давление в кондиционере, а также подготовьте необходимый набор инструментов, состоящий из следующих предметов:

• Баллончик с хладагентом;
• Краны и переходники;
• Шланги или текст-коннектор (метрологическая станция).

Тест-коннектор или метрическая станция используются для контроля давления в оборудовании. Как правило, в магазинах продаются готовые комплекты для заправки автокондиционеров.

Перед тем, как заправить автокондиционер самостоятельно, вам необходимо собрать оборудование:

• Проколите иголкой переходника плоскость, расположенную на верхней части баллона с хладагентом;
• Прикрутите к баллончику переходник и подсоедините к конструкции шланг;
• Подключите к метрологической станции обратный конец шланга. Здесь же нужно будет расположить второй шланг.

Сборка подошла к концу, вам остается только узнать, как правильно заправлять автокондиционер из баллончика. Не забудьте откалибровать счетчики давления, установив внешнюю температуру с помощью калибровочного колеса. При наличии бортового компьютера, сверяйтесь с его информацией.

Как заправить автокондиционер: руководство к действию

Непосредственная заправка автокондиционера по манометру осуществляется следующим образом:

• Снимите колпак с магистрали низкого давления, заранее очистив пространство около нее. Учтите, что даже немногочисленные частицы грязи, попав в систему охлаждения воздуха, способны стать причиной поломки компрессора;
• Наденьте шланг заправки на штуцер;
• Включите двигатель и повысьте обороты до полутора тысяч;
• Включите рециркуляцию воздуха по максимуму, открыв вентиль низкого давления и перевернув баллончик с хладагентом краном вниз. Медленно откройте кран, не заглушая двигатель авто;
• Наблюдайте за показателями давления. На счетчике не должно быть более 285 аПа;
• Закрутите кран, как только температура воздуха из воздуходувок приблизится к 7 гр. Цельсия.

Поморите на окно осушителя-фильтра. Если в прозрачной жидкости нет пузырей, значит, процесс завершен удачно. Если вы не поняли, как заправить автокондиционер своими руками, видео процесса в конце статьи поможет вам разобраться в деталях.

Вакуумирование системы охлаждения

Если в вашей машине имеется кондиционер, заправка авто – далеко не единственная процедура, которая требуется оборудованию. Помимо заправки системы маслом и хладагентом, вы должны будете вакуумировать технику.

Если в кондиционере находится меньше 50% фреона, попадания внутрь влаги и воздуха не избежать. Разумеется, система может работать и с этим минимумом. Однако, скорее всего, в ближайшие сроки случится ее поломка. Если на трубах устройства появится коррозия, стоимость ремонтных работ будет заметно выше, чем цена вакуумирования.

Устранить из автокондиционера атмосферный воздух и влагу можно при помощи специального вакуумного насоса.

Процесс самостоятельного вакуумирования выглядит так:

• Включите отопитель и прогрейте машину. Это позволит парам влаги собраться в испарителе;
• Подсоедините к штуцеру компрессора вакуумный насос, после против часовой стрелки поверните под ним кран, заранее выкрутив ниппель;
• На 15 минут выключите насос, перекройте вентили, отключите насос;
• Выполните процедуру включения-выключения два-три раза;
• Подождите пару часов, после чего заправляйте автокондиционер фреоном.

Не забывайте о том, что справиться с заправкой фреона самостоятельно вы сможете лишь в том случае, если у вас будет соответствующий комплект инструментов. Цена такого набора находится примерно на том же уровне, что и стоимость заправки автокондиционера на СТО.

Стоит ли приобретать инструменты, если заправку нужно выполнять раз в несколько лет? Это решать только вам. Как мы уже сказали, старым автомашинам процедура необходима несколько чаще, а значит, есть возможность для экономии. Но окончательный выбор только за вами.

Как заправить автокондиционера своими руками

Как видите, самостоятельная заправка автокондиционера является достаточно сложным и кропотливым процессом, особенно когда есть необходимость в поиске утечки фреона или ремонте системы кондиционирования. Для того, чтобы быть уверенным в качестве работ и сэкономить драгоценное время, проще всего обратиться к специалистам автосервиса. Для этого достаточно заполнить форму, представленную ниже.

Как проверить фреон в кондиционере

Вначале рассмотрим способ измерения давления в системе кондиционирования. Для этой цели используется некий прибор, имеющийся у каждого мастера-холодильщика, называемый манометрическим коллектором.

Он представляет собой 2 манометра с отдельными трубками разных цветов (как правило), закрепленных на общем коллекторе с вентилями.

Для проведения измерений необходимо трубку от каждого манометра подсоединить к сервисным штуцерам, расположенным на боковой панели наружного блока кондиционера. Найти их нетрудно: штуцеры – это вентили, к которым подключены и магистральные трубки с фреоном. После этого нужно запустить сплит-систему в режиме охлаждения и открыть вентили. Один датчик, присоединенный к трубке низкого давления, покажет его значение перед входом в компрессор. Второй – на выходе из конденсатора, причем эти цифры могут отличаться.

Более того, данный параметр колеблется в зависимости от температуры окружающей среды и воздуха внутри помещения. В интернете вы можете найти советы, что надо ориентироваться на данные, нанесенные на металлическую табличку, как на фото:

На табличках кондиционеров указано не рабочее, а максимальное (discharge) и минимальное (suction) давление, поэтому при выполнении измерений опираться на него нельзя. Показания ваших манометров все равно не совпадут с этими данными.

Теперь немного теории о работе системы кондиционирования. Фреон R410 либо R22, которыми заправляют современные сплит-системы, находится в замкнутом объеме. Если температура окружающей среды возрастает, то хладагента испаряется больше, соответственно, начинает расти давление в магистрали кондиционера. И наоборот, при ее понижении больше фреона находится в жидком агрегатном состоянии и давление падает. Какой из вышесказанного можно сделать вывод?

Зависимость от внешней температуры и свойств самого хладагента не позволяет установить фиксированные значения давления, указывающие на его достаточное количество в системе.

Практические наблюдения некоторых специалистов по обслуживанию сплит-систем гласят о следующих приблизительных цифрах. Манометр, подключенный к магистрали кондиционера с хладоном R410 при температуре на улице от 25 до 30 °С покажет около 6.5 Бар, а при +15 – 5 Бар. Если агрегат заправлен фреоном R22, то при тех же значениях температуры окружающего воздуха датчик покажет 4.5 и 3.5 Бар соответственно.

Повторяем, эти показатели давления весьма приблизительны и не могут служить основанием определять, достаточно ли в кондиционере фреона. А что же может? С точки зрения рядового пользователя – только наблюдение за некоторыми признаками. О недостаточном количестве хладагента свидетельствует:

• непрерывно работающий компрессор – один из верных признаков недостачи;
• ухудшение эффективности охлаждения или полный отказ этого режима;
• появление инея на внешнем теплообменнике;
• обледенение вентилей на внешнем блоке, куда присоединены магистральные трубки.

Совет. При обнаружении одного из этих признаков рекомендуется обратиться за помощью к специалистам.

Давление в автомобильном кондиционере

Принципиально охладители авто не отличаются от бытовых сплит-систем, разве что в них имеется клапан – регулятор давления и хладон залит другой марки – фреон R134. При этом его потери случаются чаще, ведь режим работы агрегата более экстремальный. Из-за колебаний и вибраций соединения теряют плотность, а в радиатор могут попасть ветки и другие предметы. Да и сам радиатор постепенно забивается всяким мусором. Все эти факторы способствуют потере хладагента.

Но, согласно вышеизложенному, давление в кондиционере не зависит от количества фреона, так что его измерение ничего не даст. Как же тогда понять, потерян хладон, или нет? Один из признаков такой же, как у сплит-систем – отказ режима охлаждения либо падение эффективности. Второй способ доступен на некоторых, но не на всех автомобильных кондиционерах. Это визуальная проверка с помощью специального смотрового глазка, установленного на бачке ресивера – осушителя. Бачок можно обнаружить, следуя по тонкой медной трубке от радиатора охладителя.

Если количество фреона в норме, то через глазок его видно. К сожалению, таковые есть только у японских автомобилей, да еще на некоторых марках немецких и французских машин.

Полную потерю хладона легко обнаружить без всяких измерений давления, если радиатор кондиционера оборудован штуцером для заправки с золотником. Со штуцера надо снять колпачок и аккуратно надавить на золотник. При полной заправке оттуда донесется явственное шипение. Будьте аккуратны, не допускайте попадания фреона на кожу рук и лица.

Красноречиво сообщить об утечке может масло, выступающее под давлением на стыках магистралей с хладагентом. Это повод для того, чтобы наведаться на станцию технического обслуживания, где обнаружат все места утечек, промоют систему и заправят ее новым фреоном. Обычно это осуществляется 2 способами:

• посредством заправочного стенда;
• вручную, с применением манометрического коллектора и электронных весов.

Важно. Фреон в систему кондиционирования заправляется по весу, а не по величине давления.

Принцип работы

Конечно, как и в случае с любой диагностикой, для ее проведения необходимо иметь хотя бы общее представление об оборудовании. Устройство автомобильного кондиционера – это ничто иное, как «сердце» всей установки – компрессор, сжимающий постоянно курсирующий по внешней и внутренней магистрали, пока еще жидкий фреон. Именно в момент сжатия, тепло покидает салон транспортного средства, а рабочее вещество уже в газированном виде, перемещается дальше по трубкам, таким образом остывая. В этот момент все пассажиры, находящиеся в автомобиле, ощущают приятную прохладу.

Однако для беспроблемной эксплуатации сплит-системы, каждый водитель должен удостовериться в отсутствие неисправностей в автокондиционере, иначе летом придется ездить с открытыми окнами, а это соответственно – пыль, грязь и посторонние звуки.

Вероятность такого конфуза значительно уменьшается при регулярной диагностике, которую по словам «бывалых» нужно проводить хотя бы один раз в год. Каким образом это будет делаться неважно, хоть собственными силами, хоть с помощью профессионалов.

Но честно говоря, особого смысла переплачивать, когда все можно выполнить самому, я не вижу. Ниже ваш покорный слуга докажет правильность своего утверждения тем, кто считает иначе.

Датчик давления

Одним из главных элементов любого автокондиционера является датчик давления. Он неизменно находится на одной из магистралей и позволяет держать под контролем уровень давления рабочей жидкости. Главное назначение подобного механизма, это запуск и отключение компрессора. К тому же он позволяет с легкостью определить не достающий в системе объем фреона.

В случае поломки датчика давления, компрессор начнет барахлить, а со временем, может и вовсе выйти из строя. Чтобы этого не допустить избегайте включения кондиционера как при слишком высоком, так и сильно низком давлении, иначе потом не жалуйтесь, что у вас заклинил компрессор. Также нужно следить за клеммами и не допускать механического повреждения устройства. А при его покупке, будьте внимательны ведь все датчики давления могут отличаться между собой:

• Типом резьбы;
• Формой разъема питания;
• Количеством контактов (2 или 3).

Тут нужно понимать, что в основном датчики разнятся из-за марок автомобилей, поэтому зная модификацию своего «железного коня» с подбор детали проблем возникнуть не должно.

Подготовка к процедуре замера

Конечно, замерить давление без специальных инструментов не удастся, так что приготовьте деньги на их покупку. Нам понадобится набор для заправки кондиционера:

• Манометрическая станция;
• Идущие в комплекте шланги;
• Переходники для трубок.

Не забудьте заранее приготовить рабочую жидкость, ведь возможность ее нехватки вполне может показать результат диагностики. Тут главное не ошибиться, так как фреон для кондиционера автомобиля нельзя заменять другими жидкостями, а также смешивать различные типы между собой. Все это чревато последствиями, вплоть до поломки агрегата. Однако, как определить вид газа? В этом я немного помогу, значит весь существующий фреон для машин, можно разделить на несколько разновидностей:

1. R-12 – используется в автомобилях до 1994 года выпуска.
2. R-134 – с 1994 и по сей день.

Разница между ними в том, что в первом варианте уровень давление на порядок ниже чем во втором. Лучший способ определить марку залитого фреона – это ознакомится с инструкцией, где есть вся необходимая информация.

Определяем давление

Итак, о существовании разных магистралей вы уже в курсе, нам понадобится та, которая низкого давления. Ее отличить проще-простого – диаметр трубки намного меньше чем у магистрали высокого давления. Разобравшись, что к чему протираем трубки ветошью и повторяем за мной:

• Снимаем заглушку с магистрали и ввинчиваем переходник;
• Накручиваем манометрическую шлангу на переходник;
• Отвинчиваем только один кран станции (второй должен быть закрыт);
• Заводим машину и смотрим итоговый результат.

Если давление системы меньше чем 250-270 кПа, тогда определенно недостает фреона. Однако, при заправке нельзя залить и слишком много газа, ведь это также может навредить сплит-системе. Так, оптимальный показатель для стандартного кондиционера составляет 280-290 кПА. В случае превышения этого уровня, компрессор примет весь удар на себя, который вполне может оказаться смертельным. Дело в том, что при высоком давлении фреон преобразуется в жидкость, а компрессор принимает его за газ и пытается прогнать по магистралям. Но этот трюк можно провести исключительно с газом, в обратном случае ждите гидроудара.

Закачка фреона в систему

Самостоятельная заправка кондиционера, состоит практически из тех же этапов, что и проверка давления, однако не совсем. Разница в том, что второй шланг накручивается на баллон с фреоном. Не забывайте – процедура выполняется на заведенном двигателе, а непосредственно перед заправкой, нужно увеличить обороты до двух тысяч оборотов. После, переводим кондиционер в режим «рециркуляции», выставляем минимальную температуру и периодически (раз в 2-3 минуты) отвинчиваем кран манометра.

Выбирайте для процедуры закрытые помещения, а после ее завершения не забываем закрутить краны манометра. Всего доброго!

С уважением, Максим Марков!
