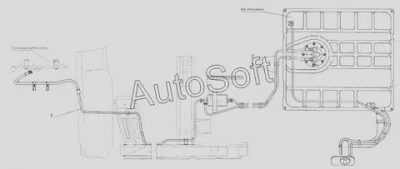

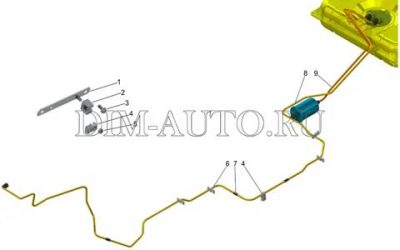

Топливная система газ 31105 крайслер

Датчики газ 31105 крайслер

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя блок управления получает информацию от двух одинаковых полупроводниковых датчиков типа 19.3828.

Датчик, установленный в бобышке корпуса термостата, предназначен для определения температуры охлаждающей жидкости двигателя.

Другой датчик, установленный во впускной трубе в районе четвертого цилиндра, определяет температуру поступающего в цилиндры воздуха.

Датчики включены в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости и поступающего воздуха) корректирует угол опережения зажигания. При возникновении неисправности в датчике или в его цепях блок управления сигнализирует включением контрольной лампы. При этом возникают погрешности в работе системы управления двигателем. А неисправный датчик температуры охлаждающей жидкости дополнительно затрудняет пуск двигателя. Исправность датчика проверяют прибором DST-2, а при его отсутствии — по величине падения напряжения в цепи датчика при различных температурах.

Вам потребуются: тонкая отвертка или шило, ключ » на 19 » .

1. Для снятия датчика температуры охлаждающей жидкости отсоедините разъем жгута проводов от разъема датчика, отстегнув пружинный замок.

2. Выверните датчик из корпуса термостата.

3. Аналогично снимите датчик температуры поступающего воздуха.

Рис. 9.9. Электрическая схема проверки датчика температуры: 1 – переменное сопротивление 10 кОм; 2 – аккумуляторная батарея;

3 – вольтметр; 4 – миллиамперметр; 5 – датчик

Для проверки необходимо собрать схему (см. рис. 9.9). Сопротивлением 1 по миллиамперметру 3 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 4 должен показывать напряжение 2,957–3,022 В. Изменяя окружающую температуру датчика, измерьте величину падения напряжения вольтметром 4. У исправного датчика оно должно укладываться в следующие пределы: +40 °С – 2,287–2,392 В +90 °С – 3,642–3,737 В. Неисправный датчик замените.

4. Устанавливайте датчики в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком.

ГАЗ 31105 производится Горьковским автозаводом с 2004 года, а с 2006 автомашину стали комплектовать американским двигателем Chrysler объемом 2,4 литра. Двигатель выпускается в Америке с 1995 года, и до этого устанавливался на многих американских автомобилях.

Классический дизайн автомобиля Волга Газ 31105

Дизайн ГАЗ 31105

Так получилось, что модель ГАЗ 31105 просуществовала всего лишь 5 лет, и в 2009 году была снята с производства. В том, что модель 31105 не «пошла», были две основные причины. Первой причиной явился кризис – он был в стране, он коснулся и Горьковского автозавода. Вторая причина – низкий спрос на автомашину.

Читать дальше:  Хундай элантра 2010 год

Вид сзади и дизайн ГАЗ 31105

Если еще учесть, что первые экземпляры ГАЗ 24 появились на дорогах России в 1967 году, то здесь уже пахнет рекордом. Выпускать одно и то же более 40 лет – это что-то!

Двигатель Chrysler

Двигатель «Крайсер» с 2006 года применялся не только на «Волге», также им комплектовалась и «Газель». Если на ГАЗ 31105 и ГАЗ 3102 мотор устанавливался с 2006 по 2009 год, то «Газели» с Chrysler выпускались до 2010 года.

Готовый к установке на волгу 31105 двигатель Chrysler

Технические характеристики Chrysler 2.4 L:

• Тип двигателя – DOHC, 16-клапанный (4 клапана на цилиндр), бензиновый;
• Топливная система – инжектор (распределенный впрыск);
• Количество цилиндров – 4;
• Мощность – 137 л. c. (101 кВт);
• Применяемое топливо – бензин Аи-92 или Аи-95;
• Соответствие классу экологии – Евро-3;
• Компрессия в цилиндрах (степень сжатия) – 9,47;
• Диаметр цилиндров – 87,5 мм;
• Ход поршня – 101 мм;
• Охлаждение мотора – жидкостное;
• Заводская маркировка – EDZ;
• Объем – 2,429 л;
• Расположение на ГАЗ 31105 – продольное.

Под капотом 31105 мотор разместился как родной.

Он имел почти те же самые габариты, что и ЗМЗ 406, мало чем от заволжского мотора отличался и по объему цилиндров. В американском ДВС чугунный блок цилиндров и алюминиевая головка блока, в ГБЦ размещаются два распределительных вала, газораспределительный механизм имеет ременную передачу. Для более устойчивой работы в двигателе имеются два балансирных вала, которые приводятся в движение с помощью цепного привода от коленчатого вала.

Обслуживание

Мотор Chrysler 2.4 L для Сайбер не отличается капризностью – он прост в обслуживании. Замену масла масляного фильтра следует производить через каждые 10 тыс. км пробега, воздушный фильтр рекомендуется менять через каждые 15 тыс. км. Интересная позиция «газовцев» – американцы советуют менять ремень ГРМ через 120-150 тыс. км пробега, ГАЗ настаивает на его замене через 75 тыс. км.

Ремень ГРМ на моторе Chrysler 2.4 L

В технических характеристиках указывается заправка сухого масляного картера – 5,3 литра. С учетом того, что при сливе масло в системе всегда немного остается, для замены его требуется 4,8 л. Охлаждающей жидкостью для мотора является тосол или антифриз, для радиатора на «Волге» 31105 необходимо 10 литров.

Читать дальше:  Как переставить номера с машины на машину

При техническом обслуживании, кроме замены масла и масляного фильтра, рекомендуется выполнять следующие виды работ:

• Проверять уровень охлаждающей жидкости в системе охлаждения двигателем;
• Замерять компрессию в цилиндрах;
• Осматривать ДВС с целью выявления течи масла;
• Производить осмотр свечей, предварительно сняв их;
• Выполнять компьютерную диагностику ЭСУД;
• Проверять давление масла механическим манометром.

Ремонт двигателя

Двигатель Chrysler 2.4 L обладает хорошим ресурсом, его пробег до капитального ремонта составляет не менее 200-250 тыс. км до капитального ремонта. Более точные цифры назвать трудно, очень многое зависит от условий эксплуатации. При бережном отношении к мотору «Крайслер» вполне может «пробежать» 350 тыс. км и более. Чтобы ДВС ходил долго, необходимо вовремя проводить техническое обслуживание и не допускать перегрузок:

• Не перегревать;
• Не перегружать автомобиль свыше установленной нормы;
• Не превышать скоростной режим;
• Не допускать очень резких ускорений.

В заводской инструкции прописан регламент замены ремня ГРМ – через каждые 75 тыс. км. Для американских автомобилей с этим же двигателем периодичность замены ремня указана с другими интервалами –120 150 тыс. км.

Ремонт двигателя Chrysler 2.4 L

• Глушим двигатель;
• Снимаем верхний кожух ГРМ;
• Делаем внешний осмотр. Если на ремне появились мелкие трещины на корде или присутствуют отслоения, нужно готовиться к замене.

ДВС Chrysler 2.4 L нельзя перегревать, на моторе быстро прогорает прокладка головки блока.

Впрочем, перегрев не терпит любой двигатель внутреннего сгорания. В результате закипания охлаждающей жидкости в радиаторе не исключено залегание поршневых колец или прогар поршней. Для ремонта поршневой группы и замены прокладки головки блока мотор снимать не обязательно, можно ремонт произвести на месте. В случае возникновения неисправностей в кривошипно-шатунном механизме уже придется производить демонтаж ДВС, и в таком случае мотор подлежит капитальному ремонту.

Признаки неисправного двигателя «Крайслер»

В моторе могут возникать различные неисправности, но по каким признакам они определяются? Что является признаком неисправного мотора:

• Потеря мощности, двигатель не набирает оборотов;
• Неустойчивая работа, ДВС «троит»;
• Появились стуки;
• При работе мотора слышны хлопки (выстрелы) в глушителе или во впускном коллекторе;
• Двигатель не запускается;
• В автомобиле появилась вибрация;
• Течет моторное масло.

Если мотор «затроил», причину нужно искать либо в самом ДВС, либо в электронной системе управления. Проще всего начать с диагностики. Прежде чем проводить компьютерное диагностирование, следует сначала открыть капот и осмотреть подкапотное пространство. Возможно, неисправность заключается всего лишь в слетевшем высоковольтном проводе.

Также на работающем моторе можно определить, какой цилиндр перестал работать. Для этого поочередно отсоединяем провода с цилиндров. Если при отсоединении провода характер работы двигателя не изменился, то этот цилиндр и не работает.

Для проверки придется снять корпус воздушного фильтра с воздуховодом, иначе трудно будет добраться до высоковольтных проводов.

Читать дальше:  Как открыть картинку на рабочий стол

Впрочем, проверка работы цилиндров со снятием проводов – «дедовский» метод, отключение цилиндров намного проще проводить с помощью диагностического сканера. Но если его нет в наличии, лучше тогда за помощью обратиться к диагностам. Легко проверить неисправность самих высоковольтных проводов – для проверки необходимо или темное помещение, или темное время суток.

Высоковольтные провода для двигателя Chrysler 2.4 L

Капитальный ремонт

Двигатель «Крайслер» обладает неплохим ресурсом, но вечным он быть не может. Капитальный ремонт проводят, когда у мотора уже солидный пробег и появляются признаки износа:

• Повышается расход масла;
• Появляется на перегазовках сизый дым из глушителя;
• Теряется мощность;
• Появляются стуки;
• Понижается давление масла.

Те водители, которые знакомы с устройством двигателя ЗМЗ 406, легко разберутся с устройством Chrysler 2.4 L – по конструкции агрегаты очень похожи друг на друга. Разница есть в том, что на 406-ом привод ГРМ полностью цепной, и в моторе ставится две цепи. На «Крайслере» передача ременная (с коленвала на распредвалы), а цепью от коленчатого вала в движение приводятся балансирные валы.

Схема устройства двигателя ЗМЗ 406

Если водитель продолжал эксплуатировать автомобиль, несмотря на появившееся дергание при выжиме сцепления (а именно так должен проявляться дефект), разбивало посадочное место под шайбы на коленвалу и на блоке цилиндров.

Детали приходили в негодность и нуждались в замене. Причина в следующем – Chrysler 2.4 L был рассчитан на работу с автоматической коробкой передач, и тяжелый двухмассовый маховик с МКПП он не выдерживал.

Кстати, на «Сайбере» проблем подобных не было – первые модели Волги оснащались АКПП, а в дальнейшем дефект уже был устранен.

Chrysler — 2.4L ( Волга )

Схема системы управления двигателя Крайслер на ГАЗ-31105

Скачать

Дождитесь полной загрузки страницы (15-20 сек)

Предохранители Газ 31105 крайслер и реле со схемами блоков и описанием

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Фото — схема

Описание

Левый блок

За прикуриватель отвечает предохранитель номер 8 на 20А.

Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

Схема

Обозначение

Верхний блок

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

Схема с расшифровкой

1. Реле контрольных ламп
2. Реле стартера
3. Реле противотуманных фар
4. Реле сигналов
5. Реле обогрева заднего стекла
6. Реле дальнего света фар
7. Реле ближнего света фар
8. Реле задних противотуманных фонарей
9. Реле стеклоочистителя
10. Реле вентилятора охлаждения двигателя

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.
