Шестицилиндровый рядный бензиновый двигатель Toyota — 1G

› Двигатели ›

Мотор 1G-FE – 24-клапанный силовой агрегат, собранный на чугунном блоке с 6-ю цилиндрами с инжекторной системой питания. Мощность мотора достигала 160 лошадиных сил. Его первая версия была выпущена в 1988 году.

После модификации двигатель 1G-FE претерпел множество изменений. Поднялась степень сжатия с 9.6 до 10, увеличилась мощность на 40 лошадиных сил. К нему добавили фазорегулятор на впускном валу и систему изменяемой геометрии впуска Acis.

Toyota 1G-FE финальное улучшение мотора 1G-EU

Одно название – 2 мотора

С 1988 по 2008 на заднеприводные модели Тойота класса «Е» устанавливались двигатели 1G-FE. Под одним названием существовало два типа мотором: тип’90 и тип’98. Мотор 1Г-ФЕ тип’90 отличался от тип’98 слабым датчиком давления масла, а также приводом маслонасоса, ремнем ГРМ. При этом в случае загустения масла и при холодном пуске имелась большая вероятность перескока ремня газораспределительного механизма.

Блок цилиндров двигателя Toyota 1G-FE

В 1998 году мотор подвергся кардинальным изменениям. Основные преобразования коснулись механической части мотора, его конструкции. Оставляя внешнюю оболочку практически неизменной, Тойота обновила блок цилиндров и цилиндро-поршневую группу, добавила гидронатяжитель ремня. Движок также претерпел изменения, в частности, увеличение мощности (из-за повышения степени сжатия), добавление VVT и получение бестрамблерного зажигания.

Поршень, цилиндр, кольца и палец для Toyota 1G-FE

Характеристики двигателей 1G-FE

Технические характеристики 1Г-ФЕ, двухлитрового двигателя для автомобилей Тойота:

• рядный тип мотора;
• шесть цилиндров;
• двадцать четыре клапана;
• точный объем 1988 см3 ;
• диаметр цилиндра 75 мм;
• ход поршня – 75 мм;
• инжекторная система питания;
• мощность двигателя от 105 до 210 (в турбированных версиях) л.с.;
• крутящий момент – 140 — 245 Н/м;
• степень сжатия – от 8 до 10;
• топливо – АИ-92;
• экологический класс – ЕВРО 2;
• рабочая температура составляет 95 градусов;
• привод ГРМ — ремень;
• примерный ресурс — 300 + тыс. км.

ГБЦ с распредвалами двигателя Toyota 1G-FE

Характеристики двигателя 1G-FE BEAMS 1998 года. Перемены коснулись, в основном, мощности силового агрегата, она выросла на 20 л.с., крутящий момент поднялся до 200 Нм и степень сжатия  возросла до 10. Потребляемое топливо сменилось на АИ-95, а сам мотор теперь стал отвечать экологическим требованиям ЕВРО 3.

Расход топлива

Расход топлива для 1G-FE в смешанном цикле составляет 8.3 литра, по трассе – 7.0, по городу – 11.5.

Модификации мотора

Мотор 1Г-ФЕ имеет семь официальных модификаций.

1. Первая – 1G-EU – первейшая версия двигателей 1Г с одним распредвалом. Ее степень сжатия не превышала 8.8, мощность составлял до 125 л.с. при 5400 оборотов в минуту. Дальнейшие изменения привели сначала к увеличению степени сжатия и мощности до 140 л.с., но позже мощность снова была сокращена уже до 105 л.с. при оставшихся 5400 оборотах. Они устанавливались на модели Креста, Марк.

   Toyota 1G-EU – первейшая версия двигателей 1G

2. Вторая версия данного двигателя – 1Г-ГЕУ отличалась головкой бока цилиндров с 24 клапанами и регулируемой геометрией T-VIS выпускного коллектора. Видоизменение принесло с собой увеличение мощности до 160 л.с.

   24 клапанный двигатель Toyota 1G-GEU

3. Модификация 1G-GTEU являлась турбоверсией предыдущего мотора. При сниженной до 8.5 степени сжатия, было установление два дополнительных турбокомпрессора, которые позволяли достигать мощности 185 при 6200 оборотов.

   Toyota 1G-GTEU турбоверсия двигателя 1G-GEU

4. 1G-GZEU/GZE – основана на принципиальной перемене внутренней конструкции. Компрессор SC-14 заменили турбины. Это позволило добавить электронное зажигание.

   Toyota 1G-GZEU/GZE с электронным зажиганием.

5. 1G-GE – стал очередной модернизацией 1G-GEU, в которой датчик массового расхода воздуха был замещен на датчик абсолютного давления.

   Toyota 1G-GE – модернизация двигателя 1G-GEU.

6. 1Г-ГТЕ — улучшенная версия турбодвигателя 1G-GTEU. Не ставился на модели Тойота Краун.

   1G-GTE улучшенная версия турбодвигателя 1G-GTEU

7. И, наконец, 1Г-ФЕ стала финальным улучшением 1G-EU, обладающим головкой блока с 24клапанами. Мощность составила 135/5600.

   Toyota 1G-FE финальное улучшение мотора 1G-EU

Обслуживание двигателя 1Г-ФЕ

Двигатель 1G-FE обслуживают по следующему регламенту:

1. Для мотора необходимо масло 5W-30 или 5W-40, для замены нужно 4.1—4.3литра. Объем смазки двигателя внутреннего сгорания составляет 4.5—4.8литра. Периодичность замены масла – не более 10 000 километров.

   Рекомендуется использовать оригинальное масло Тойота SAE 5w-30 или 5w-40

2. Привод ГРМ 1G-FE ременный, заявленный ресурс – 100 000 км, ресурс на практике – 90 000 км. Регулировка клапанов – раз в 100 000 км.
3. Замена воздушного фильтра и топливного фильтра раз в 40 000 километров;

   Воздушный фильтр и топливный фильтр двигателя Toyota 1G-FE

4. Свечи зажигания – 20 000 километров;
5. Антифриз необходимо менять по истечении двух лет, либо 40 000 км.

   Антифриз Toyota Super Long Life. Концентрат 1л, артикул 08889-80140 (справа) или уже разведённый 5л, арт. 08889-80072 (слева).

Недостатки и слабые места

Существенной проблемой 1Г является большой расход масла. Нередко масло протекает, и помочь может только замена датчика давления. Масляное давление в двигателе 1G-FE также требует внимания.

Датчик давления масла Toyota 1G-FE

Слабые места – клапаны холостого хода и ДПДЗ. При неправильной установке, они провоцируют «плавание» оборотов 1G-FE.

Клапан холостого хода Toyota 1G-FE

Главный минус турбомодификаций данного двигателя – короткий срок службы. Турбокомпрессоры часто нуждаются в замене, менее надежны, но требуют высококачественное масло.

Проблемы не влияют на общую производительность, он обладает большим моторесурсом и рассчитан на долгое время работы.

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о двигателе 1G. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме.

Спасибо.

Тюнинг

Самый разумный и недорогой способ улучшить 1G-FE – это заменить его на 1JZ. Второй рабочий вариант – приобрести 1G-GTE.

Для тюнинга потребуется буст контроллер, фронтальный интеркулер, блоу-офф, насос Walbro 255, полный выхлоп.

Топливный насос Walbro 255

На какие автомобили устанавливались

Двигатель 1G-FE ставился на автомобили марки Toyota и Lexus. Подобный двигатель использовался вмодельном ряде:

Altezza XE10; Cresta X100; Crown S150 (слева направо)

• Альтеза — Altezza XE10;
• Креста — Cresta — X80-X100;
• Краун- Crown S130-S150,S170;
• Марк 2 — Mark II X80—X110;
• Марк 2 Блит — Mark II Blit X110;
• Веросса — Verossa X110.

Mark II X110; Mark II Blit X110; Verossa X110 (слева направо)

Заключение

Двигатель 1G-FE, несмотря на некоторые недостатки, является показателем надёжности. Заявленный и практический ресурс для силового агрегата 1998—2008 года довольно высок.

Шестицилиндровый рядный бензиновый двигатель Toyota — 1GСсылка на основную публикацию

Клапана в 1G-Fe Beams — yastalamamoy.ru — форум автомобилей Toyota

Выкручиваем свечу из первого цилиндра, выставляем поршень в ВМТ для определения поднятия-опускания поршня я воспользовался масляным щупом вставив его в цилиндр измеряем щупами зазоры впускных и выпускных клапанов, результаты обязательно записываем; да — двигатель должен быть ХОЛОДНЫМ.

Toyota Mark II [RENEGADE] › Бортжурнал › Регулировка клапанов на 1G-FE.  Шайбы ставились не только…

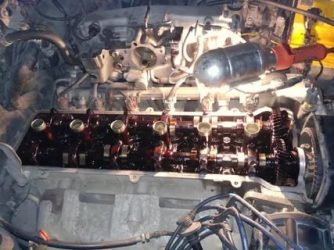

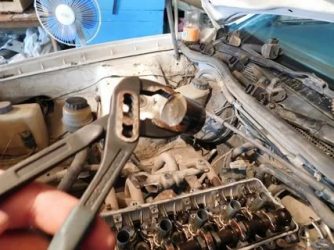

Как разбирать и что снимать думаю не стоит писать, кто полезет делать это сам думаю хоть не много да понимает что он делает и для чего, в крайнем случае есть мануал, интернет и сто Скажу только одно, разбирать ничего не надо, кроме как снять клапанную крышку, ни распредвалы, ни ремень я не снимал, поджимал пятаки прямо так как есть плоской отверткой, после чего заточенным шилом подковыривал через каемочку шайбу и доставал магнитом. Так же это сопутствуется плохой тягой на низах, повышеным расходом бензина, при запуске очень сильно пахнет бензином из выхлопа, при езде тапка в пол машина чадит серным дымом, если у вас так же, поздравляю, вам пора регулировать клапана. Тебе хватит для более точного подбора, даже выше крыши, за то проблем не будет.

Как разбирать и что снимать думаю не стоит писать, кто полезет делать это сам думаю хоть не много да понимает что он делает и для чего, в крайнем случае есть мануал, интернет и сто Скажу только одно, разбирать ничего не надо, кроме как снять клапанную крышку, ни распредвалы, ни ремень я не снимал, поджимал пятаки прямо так как есть плоской отверткой, после чего регулировка клапанов на тойота марк 2 шилом подковыривал через каемочку шайбу и доставал магнитом. Вопрос в следующем, может ли из за ABS некорректно работать автомат и что же нужно делать и как это все установить? И так, что мы имеем, я взял у друга от старого мотора колпачек и несколько шайб, магнит и болгарку с отрезными кругами, наждачная бумагамикрометр.

Сперва нарезают шайбы диаметром 34 мм, затем закаливают на 42 это их единицы измерения и, как правильно они называются, я не знаю , оригинальные закалены на Потом шлифуешь в размеры из ряда.

Как только это сделаешь, проблем с заводкой не будет даже при —35, при соответствующем масле в двигателе. Материал сталь 45 ст диаметр шайбы 34 мм, толщина начальная 3,2 мм, Закалка: Новые закаливаются на , кто будет калить должны знать, потом шлифовка в размеры которые нужны. А точнее, с шагом 0,05 от 2,35 до 2,70 80 по 2 или 3 шайбы, этого хватит даже с запасом.

Кстати, в букваре обозначены немного не те клапаны, зазор которых можно измерить в ВМТ поршня 1-го цилиндра — но это не суть важно… Измеряем зазор всех клапанов, которые не придавлены кулачками распредвала; потом проворачиваем коленвал трещёткой с головкой на 22 за болт крепления шкива коленвала на градусов и измеряем зазор в остальных клапанах.

У меня получилось следующее: И, с такими зазорами а допустимые на впускных клапанах по букварю 0,15 — 0,25 мм двигатель работал более-менее нормально, вот японцы молодцы!

Как мы дальше поймём — клапаны цилиндров с нулевым зазором щуп 0,05 мм не влазит не сидели в сёдлах, что являлось причиной отсутствия компрессии на холодную. На шкивах распредвалов есть метки, совмещаем их что бы было лучше видно совмещение меток нужно снять пластмассовую верхнюю крышку ГРМ , затем откручиваем крышки крепления распредвала — их нужно сложить на картонку в последовательности снятия и перед-зад крышек не перепутать.

1G FE регулировка клапанов марк 2 «от и до»

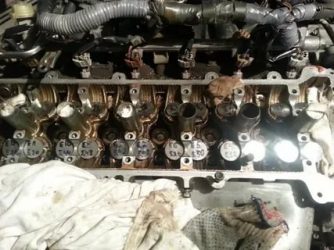

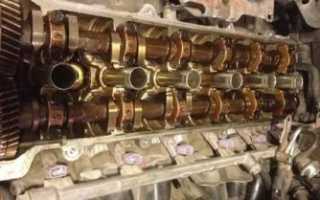

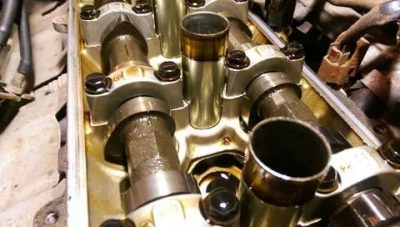

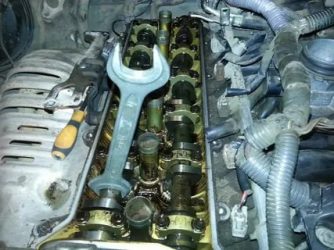

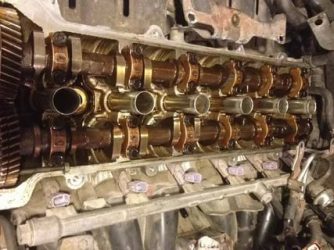

Вынимаем ведомый распредвал и перед нами толкатели с регулировочными шайбами; толкатели легко прокручиваются и в них есть небольшие пазы под отвёртку, тонкой отвёрткой аккуратно поддеваем регулировочные шайбы поддерживать, а то они выпрыгивают и улетают , их тоже нужно не перепутать местами: Чтобы померить зазор клапанов «семечко» распредвала нужно выставить вверх, затем набором щуров измеряем зазор между клапаном и кулачком распредвала.

Впускных зазоры должны составлять 0,,25мм Выпускные 0,,35мм Все замеры производятся на холодном моторе!

После измерения записываем в таблицу, после чего начинаем извлекать пяточек. После чего путём измерения микрометром и не хитрых вычислений получаем размер в который нам необходимо привести пятак.

Ну у меня все клапана были зажаты в ноль, Иресть никакой из щупов не пролазил ни в один из 16 клапанов, а как известно ноль померяться нельзя, пришлось доставать пятак и делать из него пробный, шлифуя его на одну десятку и вставляя все перемерять. Перечитал на форуме много всего по данной теме и уже голова опухла.

Вопрос в следующем, может ли из за ABS некорректно работать автомат и что же нужно делать и как это все установить? Читать все 8 сообщений Вопрос: Читать все 6 сообщений Вопрос: Sovmestimostj-rezonatora-jzxi-gx Всем не гвоздя ни жезла! Появилась необходимость замены резонатора, интересует подойдет ли резонатор от 1g-fe beams на 1jz-ge?

Двигатель 1G-FE Toyota

Серия двигателей 1G отсчитывает свою историю с 1979 года, когда на конвейеры Toyota для оснащения заднеприводных автомобилей класса Е и Е+ (Crown, Mark 2, Chaser, Cresta, Soarer) впервые стала поставляться 12-клапанная рядная «шестерка» с индексом 1G-EU. Именно ей на смену в 1988 году пришел знаменитый двигатель 1G-FE, долгие годы обладавший неформальным титулом самого надежного агрегата в своем классе.

1G-FE Beams в Toyota Crown

В неизменном виде 1G-FE производился восемь лет, а в 1996 году был подвергнут незначительной доработке, в результате которой максимальная мощность и крутящий момент двигателя «подросли» на 5 единиц. Эта доработка не затрагивала принципиально конструкцию ДВС 1G-FE и была вызвана очередным рестайлингом популярных моделей Toyota, получивших в дополнение к обновленным кузовам еще и более «мускулистую» силовую установку.

Глубокая модернизация ожидала мотор в 1998 году, когда для спортивной модели Toyota Altezza понадобился двигатель аналогичной конфигурации, но с более высокими характеристиками. Конструкторам Toyota удалось решить эту задачу путем увеличения частоты вращения ДВС, повышения степени сжатия и внедрения в ГБЦ целого ряда современных электронных устройств. Обновленная модель получила дополнительную приставку к своему имени — 1G-FE BEAMS (Breakthrough Engine with Advanced Mechanism System). Это означало, что ДВС на тот момент времени относился к классу самых современных моторов, использующих усовершенствованные механизмы и системы.

Важно. Двигатели 1G-FE и 1G-FE BEAMS имеют схожие названия, но на практике представляют собой абсолютно разные силовые агрегаты, большинство деталей которых не являются взаимозаменяемыми.

Конструкция и технические характеристики

Мотор 1G-FE относится к семейству рядных 24-клапанных шестицилиндровых ДВС с ременным приводом на один распредвал. Второй распредвал приводится в движение от первого через специальную шестерню («TwinCam с узкой головкой блока цилиндров»).

Двигатель 1G-FE BEAMS построен по аналогичной схеме, но имеет более сложную конструкцию и начинку ГБЦ, а также новые цилиндро-поршневую группу и коленчатый вал. Из электронных устройств в ДВС присутствуют система автоматического изменения фаз газораспределения VVT-i, электронно управляемая дроссельная заслонка ETCS, бесконтактное электронное зажигание DIS-6 и система управления геометрией впускного коллектора ACIS.

ПараметрЗначение

Компания-производитель / завод	Toyota Motor Corporation / Shimoyama plant
Модель и тип ДВС	1G-FE, бензиновый	1G-FE BEAMS, бензиновый
Годы выпуска	1988-1998	1998-2005
Конфигурация и количество цилиндров	Рядный шестицилиндровый (R6)
Рабочий объем, см3	1988
Диаметр цилиндра/ Ход поршня, мм	75,0 / 75,0
Степень сжатия	9,6	10,0
Количество клапанов на цилиндр	4 (2 на впуск и 2 на выпуск)
Механизм газораспределения	Ремень, два верхних вала (DOHC)	Ремень, два верхних вала (DOHC) и система VVTi
Последовательность срабатывания цилиндров	1-5-3-6-2-4
Макс. мощность, л.с. / об.мин.	135 / 5600 140 / 5750*	160 / 6200
Макс. крутящий момент, Н·м / об.мин.	180 / 4400 185 / 4400*	200 / 4400
Система питания	Распределенный электронный впрыск топлива (EFI)
Система зажигания	Распределитель (трамблер)	Индивидуальная катушка зажигания на каждый цилиндр (DIS-6)
Система смазки	Комбинированная
Система охлаждения	Жидкостная
Рекомендованное октановое число бензина	Неэтилированный бензин АИ-92 или АИ-95
Соответствие экологическим нормам	—	ЕВРО 3
Тип агрегатируемой с ДВС трансмиссии	4-ст. и 5-ст. МКПП / 4-ст. АКПП
Материал БЦ / ГБЦ	Чугун / Алюминий
Вес двигателя (примерный), кг	180
Ресурс двигателя по пробегу (примерный), тыс. км	300-350

* — технические характеристики для модернизированного двигателя 1G-FE (годы выпуска 1996-1998).

Средний расход топлива по всем моделям не превышает 10 л на 100 км пути в смешанном цикле.

Применяемость двигателей

Мотор Toyota 1G-FE ставился на большинство заднеприводных автомобилей класса Е и на некоторые модели класса Е+. Список этих автомобилей с указанием их модификаций приведен ниже:

Двигатель 1G-FE BEAMS не просто заменил предыдущую модификацию на новых версиях тех же моделей Toyota, но смог «освоить» несколько новых авто японского рынка и даже «выехал» в Европу и на Ближний Восток на Lexus IS200/IS300:

• Mark 2 GX105/GX110/GX115;
• Chaser GX100/GX105;
• Cresta GX100/GX105;
• Verossa GX110/GX115;
• Crown Comfort GBS12/GXS12;
• Crown/Crown Majesta GS171;
• Altezza/Altezza Gita GXE10/GXE15;
• Lexus IS200/300 GXE10.

Опыт эксплуатации и обслуживания

Вся история эксплуатации двигателей серии 1G подтверждает устоявшееся мнение об их высокой надежности и неприхотливости. Специалисты обращают внимание владельцев автомобилей лишь на два момента: необходимость контроля состояния ремня ГРМ и важность своевременной замены моторного масла. Первым от старого или некачественного масла страдает клапан VVTi, который элементарно засоряется.

Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование. Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим.

Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами.

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

1. Подтекание моторного масла через датчик давления. Устраняется заменой датчика на новый.
2. Сигнализация недостаточного давления масла. В большинстве случаев вызвана неисправностью датчика. Устраняется заменой датчика на новый.
3. Нестабильность оборотов холостого хода. Этот дефект может вызываться сбоями следующих устройств: клапан холостого хода, дроссельная заслонка или датчик положения дроссельной заслонки. Устраняется настройкой или заменой неисправных устройств.
4. Трудности при запуске холодного двигателя. Возможные причины: не работает форсунка холодного пуска, нарушена компрессия в цилиндрах, неправильно выставлены метки ГРМ, тепловые зазоры клапанов не соответствуют допускам. Устраняются правильной настройкой, регулировкой или заменой неисправных устройств;
5. Большой расход масла (свыше 1 л на 10000 км). Обычно вызывается «залеганием» маслосъемных колец при долгой эксплуатации ДВС. Если не помогают стандартные мероприятия по раскоксовке, то помочь может только капитальный ремонт двигателя.

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

• замена моторного масла — через 10 тыс. км. Общая рекомендация Toyota: для 1G-FE — масло 5W30 (5W20) SJ; для 1G-FE BEAMS — 5W20 SL/GF-3. Объем заливки 3.9 л, в масляный фильтр входит 0.2 л.
• замена комплекта ремня ГРМ — через 100 тыс. км. В процессе этой операции обычно производится и замена помпы;
• замена свечей зажигания — через 20 тыс. км. Для 1G-FE применяются свечи 90919-01164 (Denso K16R-U11), для 1G-FE BEAMS 90919-01184 (Denso K20PR-U11);
• замена топливного фильтра — через 20 тыс. км. Для 1G-FE топливный фильтр 23300-79145 (до 08.1990 г.) и 23300-79146 (после 08.1990 г.). Находится под капотом, рядом с топливной рампой. Для 1G-FE BEAMS фильтр 23300-21010, находится в баке;
• проверка и регулировка клапанов с помощью шайб на холодном двигателе (зазоры клапанов: впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм) — через 20 тыс. км пробега (для 1G-FE BEAMS).

Есть ли проблемы у надежного японского мотора 1G-FE BEAMS?

Семейство рядных 6-цилиндровых двигателей Toyota 1G появилось еще в 1979 году. У них классическая неубиваемая японская конструкция с чугунным блоком. У самых ранних вариантов были алюминиевые ГБЦ с одним распредвалом и 12 клапанами (по 2 клапана на цилиндр). В приводе ГРМ используется зубчатый ремень с интервалом замены в 100 000 км.

Выбрать и купить двигатель Lexus 2.0 вы можете в нашем каталоге силовых агрегатов.

Гидрокомпенсаторы отсутствуют во всех версиях двигателя 1G, которых было создано 7 штук. Вообще двигатели семейства 1G ориентированы на высокие мощностные показатели. Среди них были не только атмосферники, но и битурбированные варианты, а также двигатель с компрессором. В стоке с этого двухлитрового мотора было снято до 185 л.с.

На нашем -канале вы можете посмотреть разборку двигателя, снятого с Lexus IS200 2003 года выпуска.

Мы разобрали самую позднюю и последнюю модификацию – 1G-FE, снятую с Lexus IS 2003 года выпуска. Выпуск этого варианта двигателя начался в 1988 году. У его 24-клапанная ГБЦ, созданная инженерами Yamaha, для моторов 1G еще в 1983 году. Правда, этот вариант мотора уже переориентировали на экономичность, поэтому высоту подъема клапанов ограничили.

В 1998 году этот мотор снова обновили: установили новый коленвал и цилиндро-поршневую группу, форсунки с новыми распылителями, новую ГБЦ, фазорегулятор на впускном распредвалу. Такой двигатель развивает 160 л.с. и по механическим деталям не совместим со своими предшественниками.

Из-за новых поршней, с которыми степень сжатия возросла до 10:1, при обрыве ремня ГРМ происходит столкновение с клапанами.

Также на двигателе 1G-FE появился впускной коллектор изменяемой длины, электронная дроссельная заслонка. Такой двигатель известен как 1G-FE BEAMS («прорывной двигатель с продвинутыми механизмами»).

Большинство двигателей 1G-FE можно встретить на автомобилях Toyota для собственного японского рынка, а в Европе он был представлен на Lexus IS, который в Японии известен как Toyota Altezza. Выпуск двигателей 1G прекратился в 2008 году.

Проблемы и надежность двигателя 1G-FE

Все двигатели семейства 1G-FE очень живучи, долговечны и надежны. Они были популярной основой для тюнинга и в руках умельцев выдают до 300 л.с. с двух литров рабочего объема.

При эксплуатации двигателя 1G-FE нужно уделять внимание моторному маслу: менять его каждые 10 000 км, заливать масло вязкостью 5W-20. Свечи и топливный фильтр нужно менять каждые 20 000 км.

Утечки масла

Подтекания масла на двигателе 1G обычно наблюдаются через датчик давления масла. Датчик давления масла также нередко выходит из строя, о чем говорит сигнальная лампа давления топлива. В любом случае, датчик стоит недорого, меняется легко.

Также возможно «потение» по прокладке клапанной крышке и прокладкам свечных колодцев.

В клапанной крышке находится маслоотделитель системы вентиляции картера. Как правило, он не загрязняется даже на моторах с пробегом более 300 000 км.

Неровный холостой ход

Если двигатель 1G-FE перестает держать ровный холостой ход, то надо проверить дроссельную заслонку, датчик ее положения и клапан холостого хода. Обычно они просто нуждаются в настройке или в очистке от налета из масла и сажи. Обильный масляный налет на дроссельной заслонке – это признак засоренных сеток маслоотделителя системы вентиляции картера.

Катушки зажигания

Катушки зажигания ходят порядка 100 000 км и выходят из строя не только из-за изношенных свечей зажигания. Высоковольтные провода также нуждаются в периодической замене, особенно когда двигатель начинает троить и слабо тянуть во время сырой погоды.

Купить катушки зажигания для двигателя Тойота / Лексус 2.0 вы можете в нашем каталоге.

Плохой запуск двигателя

Если двигатель 1G-FE плохо заводится или глохнет после запуска, но при этом свечи, катушки и провода заменены или подозрений не вызывают, следует проверить форсунки. Возможно, какая-то вышла из строя или засорилась.

Ремень ГРМ

Ремень ГРМ на двигателе 1G-FE подлежит замене каждые 100 000 км. При обрыве ремня ГРМ на двигателе поздней модификации 1G-FE BEAMS клапана и поршни сталкиваются.

Фазорегулятор

Если пренебрегать интервалом замены масла, то на плунжере клапана фазорегулятора VVT-I оседает шлак, из-за которого шток просто заклинивает.

ГБЦ

Зазоры клапанов нужно регулировать каждые 20 000 км подбором толкателей-стаканчиков.

Жор масла

Высокий расход масла – более 1 литра на 10 000 км – на двигателе 1G-FE связан в первую очередь с залеганием или износом поршневых колец и потерей эластичности маслосъемных колпачков. В большинстве случаев «миникапиталка» — единственный способ избавить этот двигатель от жора масла.

Выбрать и купить двигатель 2.0 для Лексус IS вы можете в нашем каталоге силовых агрегатов.

Двигатель 1G FE: шестеро в ряд

В конце 80-х годов прошлого века японская корпорация Toyota начала выпуск нового силового агрегата с двумя распределительными валами на головку блока (Twin Cam), поскольку одновальные двигатели были уже не в тренде. Многие фирмы подхватили лозунг «The world leader in multivalve technology». Не стала исключением и «Тойота».

Читателю предлагается краткий экскурс в историю создания и развития одного из представителей этого направления — 6-цилиндрового двигателя 1G FE. Также рассматриваются особенности двух последовательных модернизаций.

Предистория

Новая серия 1G («Ж») встала на конвейер в 1979 году взамен устаревшей серии M. Первый мотор (1G-EU) еще имел один распредвал и сохранил рабочий объем (2 л), а также геометрические параметры, диаметр и ход поршня 75×75мм, своего предшественника.

И, тем не менее, конструктивно он полностью обновился. Наряду с облегченной конструкцией, агрегат получил электронный впрыск топлива, зубчатоременный привод ГРМ, гидравлические компенсаторы клапанов и ряд других новшеств.

Первой машиной, на которую был установлен движок мощностью 125 л. с, оказалась Toyota Cresta GX50/GX51. Почти одновременно двигатель прописался под капотом подоспевших новинок: Mark II и Chaser GX61. В дальнейшем круг агрегатоносителей расширился. Среди них появились Celica XX GA61, Soarer GZ10 и обновленный Crown GS110. С рождением EU началось бурное развитие новой линейки:

• 1982-й год — модификация 1G-GEU, получившая, благодаря сотрудничеству с компанией «Ямаха», головку с двумя распредвалами (DOHC) и 4-мя клапанами на цилиндр. Впуск оснастили коллектором с изменяемой геометрией T-VIS.
• «1984-й» (Оруэлл) — двигатели New Generation «маркообразных» авто получили модернизированную систему впрыска, оснащенную датчиками ДАД и ДТВ вместо ДМРВ типа «лопата». Ситуации, когда двигатель глохнет, схватывает и снова глохнет, стали значительно реже.
• В 1985-м появились 2 наддувные версии: 1G-GZEU с суперчарджером и Twin Turbo 1G-GTEU. На первом ушел в отставку трамблер, уступив место катушечной системе зажигания.
• При очередной модернизации линейки, произведенной в 1988 году, были изменены диаметры шатунных шеек, а также доработаны впускная и топливная системы, не считая электрики. Буква U в обозначении агрегата отпала, и атмосферник, вместо первоначального EU, получил название GE.

Паспортные данные

Исполнение FE (ФЕ) появилось в 1989-м. Этот двигатель уже в базе имел двухвальную головку, 4 клапана, катушечное зажигание и МАП-сенсор. А в 1992-м выпуск GE был прекращен, и роль первичного мотора в линейке рядных 6-цилиндровых двигателей Toyota перешла к 1G FE. Таблица 1 содержит основные сведения по этому двигателю.

Таблица 1. Технические характеристики

Параметр	Значение
Производитель	Toyota Motor Corporation
Версия 1G FE и тип ДВС	1G-FE/бензиновый	1G-FE BEAMS/бензиновый
Период выпуска	1988 — 98 гг.	1998 — 2005 гг.
Конфигурация цилиндров	6-цилиндровый рядный (R6)
Объем, л	2,0
Кратность сжатия	9,6:1	10,0:1
Общее количество клапанов	24 (4×6)
Конфигурация головки	DOHC, ременная передача	DOHC, ременная передача + VVTi
Порядок работы цилиндров	1-5-3-6-2-4
Максимальная мощность, л. с.	135 (140) при 5600 (5750) об/мин	160 при 6200 об/мин
Максимальный момент, Н·м	180 (185) при 4400 об/мин	200 при 4400 об/мин
Топливоподача	Инжекторный распределенный впрыск (EFI)
Система зажигания	Трамблер	От индивидуальных катушек (DIS-6)
Топливо	Неэтилированный бензин с октановым числом 92 или 95
Экологические параметры	–	EURO-3
Масса агрегата (примерная), кг	180
Ресурсный пробег (ориентировочно), тыс. км	300

Примечание: в скобках приведены данные для агрегатов, выпущенных в 1996 — 98 годах.

Максимальный расход топлива при смешанном режиме, указанный в паспортных данных различных моделей авто, не превышает 10 л на сотню, что в принципе, соответствует реальности.

Первичный агрегат

1G FE — мотор, у которого ременная передача ГРМ обеспечивает вращение только одного распределительного вала, а второй приводится от первого с помощью шестерен. Клапана при этом расположены под углом 22° (так называемая «узкая головка»).

Клапана, кстати, неинтерференсные (не задевают друг друга) при нарушениях в управлении ГРМ. При условиях правильного обслуживания этот агрегат проходил до полумиллиона километров и еще столько — после капитального ремонта.

Усовершенствованный мотор

1G-FE BEAMS («Беамс»), появившийся в 1998-м году, — фактически другой двигатель. На впускном валу установлена система изменения фаз газораспределения (VVTi). Вместо трамблера каждый цилиндр получил индивидуальную катушку зажигания (электронная система DIS-6). Увеличились обороты коленвала до отсечки.

Помощь в поиске неисправности окажет встроенная самодиагностика привода 1G FE. Технические усовершенствования позволили увеличить мощность на 25 л. с, а крутящий момент — на 20 Н·м. К минусам обслуживания «раскрученной» версии стоит отнести дополнительный расход масла на работу масляной гидромуфты привода VVTi, а также вероятность загнуть клапана.

Слабые места

Читателю будет интересно узнать, каковы наиболее распространенные неисправности моторов серии 1″Ж«. Вот некоторые из них:

• Привод масляного насоса от ремня ГРМ часто является виновником срезания ременных зубьев при загустевании смазки в зимнее время. Кроме того, слабоват датчик давления.
• Увеличенный расход масла (более 1 литра на 10 тыс. км). Причина кроется обычно в залегании маслосъемных колец. Если меры по раскоксовке не помогают, очевидно, мотор подлежит ремонту.
• Самая распространенная неисправность любого ДВС заключается в том, что тот при работе троит или глохнет. Когда такие явления проявляются перманентно, возможны проблемы с питанием: разбавленный бензин, грязь или вода в топливе.
• Неудачно осуществляется вентиляция картерных газов. Крышка клапанной коробки соединяется с атмосферой перед воздушным фильтром, в то время как логичнее было бы — за ним. Поэтому на холостых оборотах все, что кружится в воздухе (пух, листья, пыль) словно пылесосом всасывается под крышку. Почему было не сделать правильный вход?
• Часто причиной того, что мотор во время работы глохнет, является отказ электрогидравлического клапана VVTi. Проблема решается заменой этого устройства.
• Иногда «плавают» обороты холостого хода, словно мотор хочет заглохнуть. В этом случае нужно проверить работу дроссельной заслонки и клапана ХХ.

Совет: если движок во время движения глохнет внезапно, а потом не может завестись, дело, скорее всего в электрике. Первое, что нужно сделать, когда 1GFE не заводится — проверить состояние АКБ и работу стартера.

Советы по эксплуатации

Наиболее часто автолюбителей интересует вопрос: гнет ли клапана при обрыве ремня на конкретном моторе? Владельцев простого FE можно успокоить — удар поршня, гнущий клапанный стержень, исключен. А вот двигатель с усовершенствованной конструкцией 1G FE Beams способен в этой ситуации ввести владельца в дополнительный расход, поскольку может потребоваться ремонт не только клапанов, но, возможно, и других деталей.

Перечень обязательных регламентных работ:

• Замена зубчатого ремня ГРМ 1G FE должна производиться через 100 тыс. км. Такой длинный ремень, как у этого мотора, нужно еще поискать. Завести его через множество шкивов и совместить при этом все метки ГРМ получится не с первого раза.
• Моторное масло, рекомендуемое производителем, относится к группе SAE 10W30. 1-й коэффициент в зимних условиях можно выбирать 0, а летом — 10. Конечно, следует учитывать состояние сальников. Допускаемый расход масла декларируется в пределах 1 л/10 тыс. км. Периодичность замены — 10 тыс. км пробега.
• Топливный фильтр (у простого FE находится под капотом, у «Бимса» — в бензобаке) требует замены через 20 тысяч.
• Свечи зажигания на 1G FE рекомендуется менять также через 20 тысяч км.
• Если на простом FE установлены гидрокомпенсаторы, то исполнение «Бимс» таковых не имеет. Регулировка впускных и выпускных клапанов рекомендуется производителем через 20 тыс. км.

Внимание: после снятия головки блока и обратной установки особое внимание следует обратить на правильный момент затяжки крепежных болтов. Прежде чем затянуть их, необходимо найти заводские значения момента из технической документации.

Наследники

В планах компании было заменить двигатель Тойота 1G на появившийся в 1990-м агрегат 1JZ. Тем не менее, 1G-FE и 1G-FE BEAMS продержались на конвейере еще около 15 лет параллельно с JZ. Последние так и не смогли вытеснить серию 1Ж, до тех пор, пока их обоих не вытеснил V-образный силовой агрегат серии GR. На этом время «народных» рядных шестерок кануло в лету.

Консервативный Crown Sedan стал довольствоваться скромной четверкой серии TR, а V-образные GR (ЖР) применялись на «маркообразных» (категорий C, D, E), вэнах, крупных паркетниках, средних и тяжелых пикапах и джипах. Таблица 2 характеризует рабочий объем двигателей поколения ЖР.

Таблица 2. Рабочий объем двигателей, пришедших на смену 1Ж

Модификация	Исполнение	Объем, л
1	GR FE	4,0
2	GR FE, FKS, FSE, FXE, FZE	3,5
3	GR FE и FSE	3,0
5	GR FE	2,5

Даже профессионалы ремонтных центров, считающие, что глубокая модернизация 1998 года негативно отразилась на ремонтопригодности и долговечности агрегата, признают высокую степень надежности обоих вариантов мотора: простого FE и FE BEAMS. Отзывы рядовых автовладельцев относительно этих двигателей в большинстве своем являются положительными.

Двигатель Toyota Shimoyama Plant 1G FE 2,0 л/135 л. с

Для G серии бензиновых моторов Toyota характерны следующие особенности: объемы камер сгорания 2,0 л, чугунный гильзованный блок, ременной ГРМ привод, цековка поршней, благодаря которой ДВС не гнет клапана в момент обрыва ремня.

Двигатель в исполнении 1G FE создан в 1988 году, имеет двухвальную головку ГБЦ по схеме DOHC 24 V, короткий ход клапана, экономичный расход топлива, 176 Нм и 135 л. с. Предназначалась рядная шестерка продольного расположения исключительно для заднеприводных авто Toyota класса Е.

Ровно через 10 лет изготовителем произведена форсировка для обеспечения параметров 200 Нм и 160 л. с. за счет установки VVTi муфты на впускной распредвал для корректировки фаз открывания клапанов. Эту версию назвали BEAMS, использовали только на внутреннем рынке Японии в автомобилях Lexus IS и Toyota Altezza.

Технические характеристики 1G FE 2,0 л/135 л. с

Первые десять лет с 1988 по 1998 год в двигателе исполнения 1G-FE использовалась предельно простая конструкция. Рядная схема двигателя с 6 цилиндрами и 24 клапанами обеспечивала руководство компании Toyota динамичным силовым приводом без гоночных характеристик для заднеприводной «классики» Е класса.

Затем потребовалось увеличить мощность для спорткара Altezza/IS 200. Мотор назывался тип ’98, потерял в неприхотливости и неубиваемости, поршни начали гнуть клапаны при обрыве ремня ГРМ. Из-за наличия сложных узлов запчасти стоят гораздо дороже, чем на предыдущей, базовой версии 1G-FE.

Технические характеристики 1G FE соответствуют табличным значениям:

Изготовитель	Shimoyama Plant
Марка ДВС	1G FE
Годы производства	1988 – 2005
Объем	1998 см3 (2,0 л)
Мощность	101 кВт (135 л. с.) BEAMS 119 кВт (160 л. с.)
Момент крутящий	176 Нм (на 4400 об/мин) VVTi 200 Нм (на 4400 об/мин)
Вес	160/178 кг
Степень сжатия	9,6/10
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное/бесконтактное
Число цилиндров	6
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный/стальной сварной
Распредвал	низкий/высокий профиль
Материал блока цилиндров	чугун
Диаметр цилиндра	75 мм
Поршни	оригинальные
Коленвал	10 противовесов
Ход поршня	75 мм
Горючее	АИ-92-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 7,2 л/100 км смешанный цикл 8,7 л/100 км город – 10 л/100 км
Расход масла	0,6 – 0,8 л/1000 км
Какое масло лить в двигатель по вязкости	5W20, 5W30, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Toyota
Масло для 1G FE по составу	синтетика, полусинтетика
Объем масла моторного	4,0/4,2 л
Температура рабочая	90°
Ресурс ДВС	заявленный 250000 км реальный 400000 км
Регулировка клапанов	толкатели, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,5 л
Помпа	Aisin WPT112
Свечи на 1G FE	BKR6EYA-11 от NGK или Denso K20R-U11
Зазор свечи	1,1 мм
Ремень ГРМ	Koyo PU355816DRR9D
Порядок работы цилиндров	1-5-3-6-2-4
Воздушный фильтр	VIC A-173
Масляный фильтр	Bosch 0986627598, Blue Print ADT32108, Alco SP-994, Filtron OP618, Fiaam FT516A, Febi 27147
Маховик	с посадочным диаметром сцепления 215 мм
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 17 Нм маховик – 62 Нм болт сцепления – 120 Нм крышка подшипника – 84 Нм (коренной) и 53 (шатунный) головка цилиндров – две стадии 50 Нм + 90°

Чтобы произвести обслуживание движков или произвести своими руками капремонт рядной шестерки, достаточно иметь мануал официального производителя с подробным разъяснением каждого действия.

Особенности конструкции

Изначально двигатель 1G FE получил обозначение тип’90 и обладал предельно простой конструкцией:

• чугунный блок цилиндров с 66 мм опорами под коленвал;
• дюралевая головка блока цилиндров с двухвальным ГРМ типа DOHC 24V;
• привод ремнем впускного распредвала, на выпускной вращение передается узкой шестерней TwinCam;
• система зажигания с одной катушкой, трамблером и пучком высоковольтных проводов;
• особенностью мотора стал привод от ремня ГРМ маслонасоса.

В 1998 году модернизация внесла глобальные изменения в конструкцию силового привода, получившего обозначение тип’90:

• прежними остались блок и коленвал;
• степень сжатия повышена с 9,6 до 10 единиц;
• цековок в торцах поршней больше нет, они гнут клапаны со 100% вероятностью в момент обрыва ГРМ ремня;
• добавилось новое навесное оборудование – электроуправляемая дроссельная заслонка ETCS и коллектор впускной с изменяемой геометрией ACIS;
• в системе зажигания DIS-6 нет пучка высоковольтных проводов и трамблера, катушки стоят на всех цилиндрах;
• ремень ГРМ получил гидронатяжитель;
• на впускной распредвал установлена VVTi муфта для корректировки фаз подъема клапанов.

Дроссельная заслонка ETCS

Другими словами, получился совершенно другой мотор, описание которого ни в чем не совпадает с базовым вариантом. Тип 98 более требователен к качеству масла для корректной работы фазокрутилки. В обеих версиях навесное оборудование не мешает самостоятельному обслуживанию и ремонту движка.

Плюсы и минусы

Первоначальное устройство ДВС имело несколько серьезных недостатков:

• из-под сальника возможно подтекание масла, разъедающего ремень, приводящего к проскальзыванию и сходу со шкива;
• датчик давления масла имеет откровенно слабую конструкцию и низкий ресурс.

Зато 1G-FE тип 90 не гнет клапаны, считается неубиваемым, надежным, высокоресурсным силовым приводом. Выполнить капитальный ремонт можно в гараже минимумом инструментов.

После модернизации мотор стал дороже в обслуживании и ремонте. Система VVTi чувствительна к качеству смазки, при обрыве ремня поршни встречаются с клапанами, обеспечивая капремонт ГБЦ.

Список моделей авто, в которых устанавливался

В исполнении тип 90 мотор 1G FE использовался для оснащения задне- или полноприводных автомобилей класса Е производителя Toyota:

• Chaser – среднеразмерный четрехдверный седан;
• Crown – седан люкс класса для такси;
• Cresta – бизнес класс, седан;
• Mark II – среднегабаритный седан;
• Soarer GZ20 – купе класса GT;
• Supra – 4 поколения спорткара;
• Verossa – седан для внутреннего рынка.

В исполнении тип 98 характеристики двигателя позволяли ставить его на заднеприводный спорткар Toyota Altezza, который более известен в Европе и Северной Америке с 1999 года и 2001 года, соответственно, под брендом Lexus IS 200/IS 300.

Регламент обслуживания 1G FE 2,0 л/135 л. с

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

• ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
• тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
• очистка вентиляции картера предусмотрена каждые 2 года;
• замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
• топливный фильтр после 40000 пробега следует заменить;
• ежегодной замене подлежит воздушный фильтр;
• после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
• ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
• появление прогара во впускном коллекторе возможно через 60000 км.

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Обзор неисправностей и способы их ремонта

Для всей G-серии характерны протечки в датчике давления масла, а конкретно мотор 1G FE имеет следующие недостатки:

Обрыв ремня ГРМ	протечка масла из маслонасоса	замена прокладки
Увеличение расхода смазки	износ колец и колпачков	замена колец и маслосъемныхколпачков
Плавающие обороты	поломка РХХ или ДПДЗ	замена регулятора холостого хода и датчика положения дроссельной заслонки

Пользователи оценили базовый вариант (тип 90) в +4 балла, а более позднюю версию (тип 98, BEAMS) в -4 из-за низкой безопасности клапанов и сложной конструкции.

Варианты тюнинга мотора

Атмосферный рядный двигатель 1G FE имеет классическую конструкцию, поэтому тюнинг производится в обычном порядке:

• шлифовка/полировка каналов впускного коллектора и ГБЦ;
• паук 6/2/1 с прямоточным выхлопом диаметра 61 мм и больше;
• установка распредвалов с большим подъемом кулачков и/или увеличенными фазами;
• использование фильтра нулевого сопротивления;
• переустановка версии ПО в бортовом компьютере или дублирующий контроллер параллельно штатному.

Возможен тюнинг обеих версий мотора 1G FE, но с разным бюджетом. В семействе G имеются турбированные моторы, поэтому при наличии суммы от 100000 рублей владельцу подобного движка доступен наддувный тюнинг за счет установки компрессора или турбинным интеркуллером.

Таким образом, мотор 1G FE имеет два конструктивных исполнения, резко отличающихся друг от друга, как характеристиками, так и эксплуатационным бюджетом. Первый вариант «тип 90» проще и надежнее, второй «тип 98» экономичнее, но сложнее.
