Ремень клиновой подобрать по размеру

Ремни приводные

В нашем каталоге вы можете выбрать и заказать Ремни приводные с доставкой в Балашиху. Чтобы узнать стоимость Ремни приводные, достаточно отправить запрос на электронную почту 1@968888.ru, или оставить заявку на сайте, или позвонить по номеру 8 800 350 7856.

Компания Техно-Хаус предлагает широкий ассортимент приводных ремней. Приводные ремни предназначены для передачи усилия от ведущего механизма к ведомому посредством шкивов.

В нашем интернет-магазине представлены, в первую очередь, приводные ремни для промышленного оборудования.

Как выбрать приводной ремень

Кажется, что выбор приводного ремня сложная задача! Но, зная несколько основных параметров, вы с легкостью подберете себе ремень.

Если речь идет о замене приводного ремня, в первую очередь, нужно внимательно осмотреть ваш ремень — зачастую маркировка на ремне дает однозначный ответ на вопрос какой ремень вам нужен. Маркировка должна содержать наименование профиля ремня и его длину. Иногда, производители различной техники маркируют ремни каталожными номерами, для того чтобы покупатели обращались за оригинальными запчастями, что обычно значительно дороже.

Итак, если у вас есть маркировка, то ваша задача упрощается — нужно найти ремень с таким профилем и длиной. В нашем интернет-магазине вы, зачастую, найдете аналогичные ремни от различных производителей (то есть того профиля и той же длины).

Ну, а если у вас нет маркировки, можно попробовать определить что у вас за приводной ремень самостоятельно. Алгоритм довольно прост — сначала нужно определить тип ремня, затем профиль, затем его длину и в некоторых случаях (для зубчатых ремней) измерить ширину ремня.

Используйте этот алгоритм у нас на сайте с помощью фильтра, и вы увидите подходящие для вас приводные ремни. Итак, шаг первый — определение типа ремня.

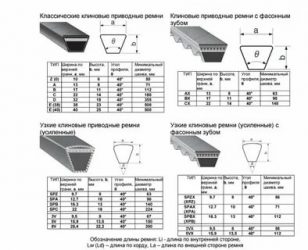

Типы приводных ремней:

Каждый тип ремней, на самом деле, содержит массу подвидов. А также, данная классификация условна, и приводные ремни можно классифицировать по другим признакам, но подобный подход позволит упростить выбор нужных вам ремней.

Шаг второй — одновременно с определением типа ремня нужно определить и профиль.

Клиновые

Клиновые ремни передают усилие «клином», то есть боковыми гранями.  Клиновые ремни бывают классическими, узкими, с фасонными зубами. Понять что перед вами клиновой ремень можно исходя из его поперечного сечения. Представьте что вы разрезали ремень и если разрез / сечение представляют из себя трапецию — перед вами клиновой ремень.

Далее нужно померить ширину верхнего основания (трапеции / сечения) ремня и высоту этого сечения (ремня). Если у вас получились следующие значения, значит вам нужны ремни:

Это основные профили клиновых ремней, но также, есть клиновые ремни, которые работают на тех же шкивах, но имеют повышенные эксплуатационные характеристики — это узкие клиновые, узкие клиновые ремни с фасонным зубом имеющие следующие размеры сечений:

Иногда, клиновые ремни с фасонным зубом (зубчики на внутренней поверхности ремня) ОШИБОЧНО называют зубчатыми — это неверно, ремни работают «клином», а зубчики призваны увеличить гибкость ремня, и, как следствие, позволить работать на шкивах меньшего диаметра.

Зубчатые

Зубчатые ремни передают усилие с помощью зубов, конструкция таких ремней позволяет добиться точности передаваемого вращения. Если с внутренней стороны ремня есть «зубы», а на шкивах есть соответствующие углубления — перед вами зубчатый ремень. Зубчатые ремни, можно разделить на дюймовые и миллиметровые — деление на эти два вида возникли исходя из единиц измерения зубчатых ремней.

Поликлиновые

Если на внутренней поверхности ремней и на шкиве много продольных канавок / выступов с треугольным сечением — то это поликлиновой ремень. Часто такие ремни используются в автомобилях.

Шестигранные

Формально, шестигранные — это клиновые ремни, то есть это два клиновых ремня «склеенных» широкой стороной сечения. Применяются в приводах где нужно изменять вращение одного из шкивов.

Многоручьевые

Также, клиновые ремни, только «склеенные» в ряд. Используются для усиленных передач, исключения перекручиваний на длинных ремнях.

Плоские

Плоские ремни передают усилие всей своей плоскостью. Плоские бывают передающие усилие, протяжные, служащие для перемещения ковшей.

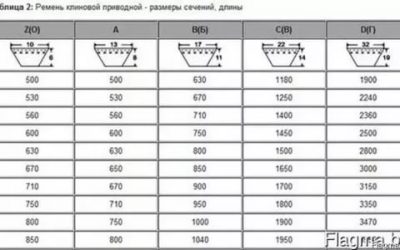

Длина приводного ремня

Приводной ремень можно подобрать измерив длину в мм. Для клиновых ремней можно измерить внешнюю длину, но будьте внимательны, она отличается от расчетной. В нашем интернет-магазине для клиновых ремней обычно указаны расчетная, внутренняя и внешние длины.

Для зубчатых ремней также можно узнать длину по количеству зубов.

Так как на данном этапе вы знаете профиль ремня, зайдите в соответствующую категорию в нашем интернет-магазине и подберите длину, также там есть дополнительные инструкции.

Применение приводных ремней

Приводные ремни применяются везде, от стиральных машин до крупных промышленных комплексов. В ассортименте ООО Техно-Хаус представлены приводные ремни производственного назначения и для сельскохозяйственных машин. Весь ассортимент разделен на крупные категории, в которых вы можете найти подробное описание, а также поставляемые типоразмеры.

Ременная переда является простым и эффективным способом передачи усилия. Однако, приводные ремни и шкивы, на которых они работают, имеют сложную конструкцию, несмотря на внешнюю простоту. В приводных ремнях применяется масса вариантов усиления (кордшнуры из различных материалов, текстиль, добавки усиливающего волокна в смесь), компаундов (резиновых и прочих смесей).

И, конечно же, правильно установленная и подобранная передача обеспечивает надежную и бесперебойную работу механизмов. Компания Техно-Хаус проводит аудит ременных передач, и на основание проведенного аудита выдает заключение о применимости типа ремня, техническом состоянии привода, рекомендации по усовершенствованию. Аудит ременных передач позволит вашему сократить издержки!

Шкивы по ГОСТ 20889-88 для приводных клиновых ремней

Wp — расчетная ширина канавки шкива;

b — глубина канавки над расчетной шириной;

dp — расчетный диаметр шкива;

h — глубина канавки ниже расчетной ширины;

е — расстояние между осями канавок;

f — расстояние между осями крайней канавки и ближайшим торцом шкива;

α — угол канавки шкива;

de — наружный диаметр шкива;

r — радиус закругления верхней кромки канавки шкива;

М — ширина шкива.

Номинальные расчетные диаметры dp шкивов, мм:

50; (53); 56; (60); 63; (67); 71; (75); 80; (85); 90; (95); 100; (106); 112; (118); 125; (132); 140; (150); 160; (170); 180; (190); 200; (212); 224; (236); 250; (265); 280; (300); 315; (335); 355; (375); 400; (425); 450; 475; 500; (530); 560; (600); (620); 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900); 2000; (2120); 2240; (2360); 2500; (2650); (2800); (3000); (3150); (3550); (3750); (4000) мм.

Примечание. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

Минимальный расчетный диаметр меньшего шкива передачи, мм

В табл. 1 указаны минимальные расчетные диаметры шкивов для клиновых ремней разных сечений. Уменьшение диаметров по сравнению с указанными в таблице недопустимо, так так это приведет к быстрому выходу ремня из строя.

Размеры канавок шкивов для клиновых ремней

В табл. 2 приведены размеры, необходимые для изготовления канавок шкивов для клиновых ремней. Угол α клина канавки зависит от расчетного диаметра и изменяется в пределах от 34 (для шкивов малого диаметра для ремней сечений Z, А , В) до 40 (для шкивов большого диаметра).

Нормы точности для изготовления шкивов

В стандарте даются также нормы точности для изготовления шкивов:

• допускаемое отклонение от номинального значения расчетного диаметра шкивов — по h11;
• предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более:
  • ±1° — шкивов для ремней сечений Z, А. В;
  • ±30′ — шкивов для ремней сечений С, D, Е, ЕО.

Допуск биения конусной рабочей поверхности канавки шкива в заданном направлении на каждые 100 мм расчетного диаметра относительно оси должен быть не более:

• 0,20 мм — при частоте вращения шкива до 8 с-1;
• 0,15 мм — при частоте вращения шкива свыше 8 с-1 до 16 с-1;
• 0,10 мм — при частоте вращения шкива свыше 16 с-1.

Значение параметра Ra шероховатости рабочих поверхностей канавок шкива должно быть не более 2,5 мкм.

Балансировка шкивов для клиновых ремней

Каждый шкив, работающий со скоростью свыше 5 м/с, должен быть сбалансирован. Допустимый дисбаланс:

• 0.06 г•м — при скорости от 5 до 10 м/с;
• 0,03 г•м — при скорости свыше 10 до 15 м/с;
• 0,02 г•м — при скорости свыше 15 до 20 м/с;
• 0.01 г•м — при скорости свыше 20 до 3о м/с.

Типы шкивов для клиновых ремней

В зависимости от конструкции различают шкивы типов 1…6 (рис. 1…6) и типов 7…9 (рис. 7…9).

Шкив типа 1 — монолитный с односторонней выступающей ступицей.

Рис.1

Шкив типа 2 — монолитный с односторонней выточкой.

Рис.2

Шкив типа 3 — монолитный с односторонней выточкой и выступающей ступицей.

Рис.3

Шкив типа 4 — с диском и ступицей, выступающей с одного торца обода.

Рис.4

Шкив типа 5 — с диском и ступицей, укороченной с одного торца обода.

Рис.5

Шкив типа 6 — с диском и ступицей, выступающей с одного и укороченной с другого торца обода.

Рис.6

Шкив типа 7 — со спицами и ступицей, выступающей с одного торца обода.

Рис.7

Шкив типа 8 — со спицами и ступицей, укороченной с одного торца обода.

Рис.8

Шкив типа 9 — со спицами и ступицей, выступающей с одного и укороченной с другого торца обода.

Рис.9

Даны варианты исполнения посадочного отверстия (рис. 10):

• цилиндрический,
• конический со шпонкой,
• конический.

Условное обозначение шкивов для приводных клиновых ремней

Приведены система условных обозначений шкивов и примеры условного обозначения шкива.

Схема построения условного обозначения шкивов

1 — тип шкива;

2 — сечение ремня;

3 — число канавок шкива;

4 — расчетный диаметр шкива;

5 — диаметр посадочного отверстия;

6 — марка материала;

7— обозначение стандарта на шкив.

Пример условного обозначения шкива для клиноременной передачи

Пример условного обозначения шкива для приводных клиновых ремней типа 1, с сечением А, с тремя канавками, расчетным диаметром dp = 224 мм, с цилиндрическим посадочным отверстием d1 = 28 мм, из чугуна марки СЧ20 по ГОСТ 1412 -85:

Как правильно подобрать клиновой ремень по размерам и маркировке

01.07.2019

Клиновый ремень предназначен для передачи крутящего момента между ведущим и ведомым валом за счёт трения боковых поверхностей. Это наиболее распространённая передача усилия, так как имеет много преимуществ:

• Прочность и простота конструкции. Клиновый ремень выполнен из трёх слоёв специальной резины (слои растяжения, эластичный и сжатия), усиленных кордом или кордшнуром. Конструкция защищена прорезиненной тканью – обёрткой.
• Низкие требования к геометрическим размерам. При клиноременной передаче не требуется высокой точности изготовления, так как в процессе эксплуатации ремень все равно изнашивается и вытягивается. Это даёт значительное эксплуатационное преимущество, особенно в системах с натяжителем.
• Работа на экстремальных нагрузках без выхода из строя. Если цепная или зубчатая передача при превышении нагрузки на шкив выходят из строя, то клиновый ремень просто проскальзывает, сохраняя свою целостность.
• Бесшумность. При работе слой резины играет роль демпфера, предотвращающего удар и вибрацию.
• Простота ухода. Клиноременная передача почти не требует ухода (кроме периодического подтягивания – коррекции изнашивания и растяжения ремня) и служит до износа.

Передача механической энергии к исполняемым механизмам с помощью ремённой гибкой связи имеет широкое применение. Клиновые передачи широко используются в промышленности, машиностроении, сельском хозяйстве и автомобилестроении.

Как подобрать клиновой ремень по профилю?

В большинстве случаев изношенный ремень является стандартным. Даже если на нём не осталось никаких обозначений, подобрать клиновой ремень можно по геометрическим размерам с помощью рулетки, линейки или штангенциркуля. Для этого необходимо определить профиль и длину ремня.

При маркировке, согласно ГОСТ 1284.1-89, указывают два параметра: профиль (буквенное обозначение) и расчётная длина. Первая буква указывает тип профиля – определённые геометрические размеры по сечению.

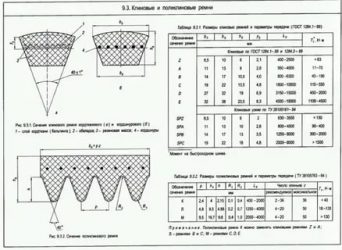

Профиль определяется с помощью измерения высоты ремня (T), расчётной шириной (Wp) и ширины большого основания (W). Размеры сверяют с таблицей профилей и находят необходимое сечение. Можно подобрать клиновой ремень по размерам шкива: ширина и глубина канавки даст данные о маркировке профиля.

Расчет длины клинового ремня

При эксплуатации резинотехнических изделий их геометрия изменяется до 10%, и эта особенность значительно упрощает подбор клиновых ремней по длине.

Подбор клиновых ремней европейского и американского производства осуществляется по размерам, отличающимся от ГОСТ 1284.1-89.

Европейский стандарт DIN 2215 маркируется указанием номера профиля и длины по внутреннему радиусу. Американский стандарт RMA так же указывает длину по внутреннему радиусу в дюймах. Измерения проводятся в свободном, не натянутом положении. Расчет длины клинового ремня российского производства необходимо делать по корду.

Внутренняя длина клинового ремня может быть измерена непосредственно по положению, которое он занимал на шкивах привода, с помощью гибкой рулетки или сантиметра.

Варианты замены клиновых ремней по длине

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, вариантов изменения длины ремня в большую или меньшую сторону очень много. Поэтому рассмотрим наиболее распространенные примеры замен ремня по длине.

— Если длина ремня менее 1000 мм, то ремень можно ставить +- 10 мм от установленного ранее, — Если длина ремня от 1000 до 1500 мм, то ремень можно ставить +- 13 мм от установленного ранее, — Если длина ремня от 1500 до 2000 мм, то ремень можно ставить +- 17 мм от установленного ранее, — Если длина ремня от 2000 до 2500 мм, то ремень можно ставить +- 19 мм от установленного ранее, — Если длина ремня от 2500 до 3000 мм, то ремень можно ставить +- 22 мм от установленного ранее, — Если длина ремня от 3000 до 4000 мм, то ремень можно ставить +- 30 мм от установленного ранее,

— Если длина ремня более 4000 мм, то ремень можно ставить +- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Подбор клинового ремня по размерам сечения и длины могут выполнить специалисты ООО «ТПК «Белтимпэкс». По вопросам приобретения и сотрудничества обращайтесь в отдел продаж компании.

Купить клиновые ремни. Подбор по сечению и размерам

Вне зависимости от марки и страны-производителя, размеры клиновых ремней определяют по их профилю. Собственно, сам профиль клиновых ремней — это типоразмер, состоящие из трёх основных параметров: ширины, высоты и длины. При этом длина клиновых ремней может варьироваться в достаточно большом диапазоне. А вот ширина и высота, в свою очередь, уже являются строго фиксированными параметрами. Кроме того, в профиле также учитываются еще и конструкционные особенности самого ремня, который может быть:

• Стандартные (классические)
• Узкопрофильные
• С фасонным зубом

В каждой из этих разновидностей клиновых ремней профиль подразделяется на несколько категорий. Каждая категория маркируется с помощью буквенных обозначений. При этом для ремней классического профиля могут использовать как русское, так и латинское обозначение, например Z, A, B, C, D, E и соответствующие им 0, А, Б, В, Г, Д. А вот для узкопрофильных изделий и продукции с фасонным зубом, как правило, используются только лишь латинские литеры и цифры SPZ, SPA, SPB, SPC, 3V, 5V, 8V и XPZ, XPA, XPB, XPC соответственно.

Профиль клиновых ремней узкого типа характеризуется наиболее длинным сечением его боковых сторон. Важно отметить, что такое строение сильно влияет на работоспособность. У ремней такого типа передаваемая мощность очень высока, благодаря чему их используют для тяжелого машиностроения. Ремни с фасонным зубом способны качественно зацепляться при работе на высоких оборотах, а за счет конструкции они подходят для механизмов с малыми диаметрами шкивов. В зависимости от профиля, размеры клиновых ремней могут быть:

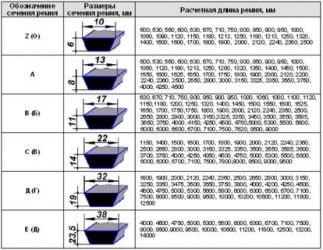

Таблица клиновых ремней

Профиль сечения	Ширина ремня	Высота ремня	Скорость	Температура	Угол клина
Z (0)	10мм	6мм	33м/с	-20 +70°С	40°
A (А)	13мм	8мм
B (Б)	17мм	11 (10,5)мм
C (В)	22мм	14 (13,5)мм
D (Г)	32мм	19 (20)мм
Е (Д)	38 (40)мм	23,5 (25)мм
SPZ	9,7мм	8мм	42м/с
SPA	12,7мм	10мм
SPB	16,3мм	13мм
SPC	22мм	18мм
3V	9,5мм	8мм
5V	16мм	1,5мм
8V	25,5мм	23мм
XPZ	9,7мм	8мм	48м/с	-25 +80°С
XPA	12,7мм	10мм
XPB	16,3мм	13мм
XPC	22мм	18мм

Таким образом, исходя из данной таблицы можно будет заметить, что размеры у изделий с фасонным зубом и у ремней узкопрофильных и по своей ширине и длине идентичны. А вот размеры клиновых ремней нормальных сечений имеют уже обособленные параметры. При этом каждый профиль клиновых ремней, вне зависимости от габаритов, имеет один и тот же угол клина, который составляет 40°. Длина клиновых ремней может варьироваться в достаточно больших диапазонах: от 355 до 15240 миллиметров, в зависимости от профиля.

Применение клиновых ремней

Применение клиновых ремней в качестве основного элемента передачи крутящего момента в первую очередь обусловлено высокой износостойкостью данных изделий. Кроме того, они обладают стойкостью к топливным элементам и достаточно большому диапазону температур. Их работа может происходить на очень высоких скоростях, при этом уровень издаваемого от них шума будет минимальным. Зубчатые клиновые ремни обеспечат невероятно высокий уровень КПД, который достигает практически 98% за счет тяги посредством зацепления.

Кроме того, зубчатые клиновые ремни благодаря наличию в них выступов и впадин будут охлаждаться чуть быстрее, чем обычные трапециевидные изделия, передающие энергию при помощи сил трения. Тем не менее, оба таких типа конструкции являются надежными и очень эффективными разновидностями приводных ремней. Благодаря своей структуре и материалу изготовления, эти изделия используются во множестве различных промышленных отраслей. Применение клиновых ремней актуально в приводах следующих типов механизмов:

• Сельскохозяйственных машинах и агрегатах
• Станках и промышленном оборудовании
• Легковом и грузовом автотранспорте
• В специальной технике и приборах

Примечательно, что применение клиновых ремней позволяет снизить вибрацию в узлах, за счет чего улучшаются энергосберегающие особенности механизма. Более того, клиновые, как и любые другие разновидности приводных ремней, не требуют их смазки. Они довольно таки легко устанавливаются и так же легко демонтируются. Данные изделия достаточно просты в обслуживании и не требуют особого ухода за собой. К сожалению, они не подлежат ремонту, но благодаря невероятно высокому сроку службы, этот недостаток не является серьезным.

Кроме того, клиновые ремни изготавливают из нескольких слоев качественных материалов, поэтому они устойчивы к износу, механическим воздействиям и агрессивным элементам. Как правило, материалом для их производства служат полиэфирные волокна или вискозная ткань и резинотехническая смесь на основе хлоропреновых каучуков. Собственно, эта комбинация и позволяет им проявлять такие высокие технические характеристики. Структура клиновых ремней обычно состоит из 3-х основных прослоек, в качестве которых выступают:

1. Оберточный слой (тканевый)
2. Несущий слой (корд) из ткани или резиновых шнуров
3. Резиновый слой

Клиновые ремни в наличии

На складах компании «С-Агросервис» есть в наличии клиновые ремни любого профиля и любой необходимой длины. Наши специалисты помогут подобрать оптимальный типоразмер для Вашего механизма по указанным данным или же по образцу. В широком ассортименте у нас имеются сертифицированные клиновые ремни, изготовленные по ГОСТ 1284, а также в соответствии с IS 2494, DIN 2215, JIS K 6323 и другим стандартам. Мы тесно сотрудничаем с заводами-производителями, поэтому готовы поставить по низкой цене ремни от компаний:

• Gates — США
• Contitech — Германия
• Optibelt — Германия
• Stomil Sanok — Польша
• Rubena — Чехия

Кроме того, у нас возможно купить клиновые ремни от отечественных резинотехнических предприятий, в числе которых «Уфимский завод эластомерных материалов и конструкций», а также «Саранский завод Резинотехники» и другие надежные производители. Мы работаем по всей России и готовы поставить клиновые ремни в любой регион и город РФ за несколько дней. У нас есть узкие клиновые ремни, клиновые ремни нормальных сечений и ремни с фасонным зубом. Приобретая товар у нас, Вы получаете следующие преимущества:

1. Широкий ассортимент продукции по наличию.
2. Низкая оптовая и розничная стоимость товара.
3. Высокое качество, соответствующее стандартам.
4. Помощь квалифицированных специалистов.
5. Гибкая система скидок и постоянные акции.

Клиновые ремни: типы, маркировка и подбор ремня

05.09.2018 | Отзывов: 3 | 56871

Ремни клиновые используются в ременных передачах, причем среди всех ремней этот тип самый популярный. В отличие от плоских ремней, в сечении они имеют форму трапеции или клина.

Обычно ремни состоят из:

1. Слой растяжения (резиновый слой);
2. Эластичный слой (резина);
3. Несущий слой (кордшнур для ремней кордшнуровой конструкции);
4. Несущий слой (тканевой каркас для ремней кордтканевой кострукции);
5. Слой сжатия (состоит из резины);
6. Обертка.

Почему клиновые ремни способны передавать большие нагрузки чем плоские

Как и в других ременных передачах крутящий момент от ведущего клинового шкива к ремню и от него к ведомому шкиву осуществляется за счет сил трения. Но в клино-ременной передаче рабочими являются боковые поверхности ремня. В этом случае пятно контакта значительно больше, чем в плоском ремне. А значит больше и сила трения и, следовательно, передаваемый крутящий момент. Чтобы увеличить пятно контакта не обязательно увеличивать диаметр шкива. Разумнее, с точки зрение габаритов конструкции, выбрать шкив небольшого диаметра, но с несколькими ремнями. В этом случае говорят многоручьевой шкив.

Преимущества использования клиновых ремней

• Простота конструкции. Ремень и два шкива – это проще, чем зубчатая или цепная передача, детали которых конструктивно сложнее и требуют большей точности изготовления. Простота конструкции означает ее дешевизну.
• Простота ухода. Ременная передача не требует особенного ухода и служит до износа ремня.
• Бесшумность. Ремень выполняется из резины или подобных ей других материалов, которые отлично демпфируют любой шум. В цепной — уровень шума будет всегда выше.
• Способность выдерживать чрезмерные нагрузки без выхода из строя передачи. При усилии на шкив выше расчетного, ремень клиновой или любой другой будет просто проскальзывать. В цепной передаче перегрузка приведет к разрыву цепи или слизыванию шпонки, в зубчатой — к выкрашиванию зубьев.
• Способность передавать усилия на значительные расстояния.


  Если же использовать цепную передачу — цепь имеет значительно больший вес по сравнению с ременной передачей, что потребует дополнительной мощности привода.

Типы ремней

Клиновые ремни стандартного профиля:

Z/10, A/13, B/17, C/22, 25x, D/32, E40

Узкоклиновые ремни:

SPZ, SPA, SPB, SPC, 3V/9N, 5V/15N, 8V/25N

Маркировка длины клинового ремня

L или La

Это длина по внешней (верхней) стороне.

Lw, Lp, Ld

Расчетная (рабочая) длина ремня (это длина по нейтральной линии, то есть по линии натяжения ремня — по корду).

Li

Длина по внутренней (нижней) стороне.

Как маркируются клиновые ремни

Существует несколько видов маркировки клиновых ремней:

• По ГОСТ 1284-89;
• По европейскому стандарту DIN 2215;
• По международному стандарту ISO;
• По американскому стандарту RMA.

Обозначение клиновых ремней по ГОСТ 1284-89

Такой маркировки придерживаются производители стран СНГ. А также китайские, которые поставляют свой товар на этот рынок. Согласно ей в обозначение клинового ремня указывается профиль и расчетная длина – Lp (Lw или Ld в западных каталогах).Расчетной длиной называется длина ремня, измеренная по корду.

Пример обозначения: Ремень Д(Г) 2500 ГОСТ 1284.1, где:

• Д(Г) – обозначение профиля;
• 2500 – расчетная длина ремня в мм.

В европейской маркировке профили обозначаются не буквами, а числами, в обозначении ремня указывается длина по внутренней грани – Li, так как длину внутренней грани можно непосредственно измерить.

Пример обозначения: Ремень 25×2000, где:

• 25 – номер профиля;
• 2000 – внутренняя длина ремня.

Маркировка по ISO практически идентична ГОСТ, только профили обозначаются латинскими буквами. Расчетная длина также указывается по профилю (корду) — Lp (Lw или Ld в западных каталогах).

Пример обозначения: Ремень SPZ 2000 Lw, где:

• SPZ – обозначение профиля;
• 2000 – расчетная длина ремня;
• Lw — маркировка длины.

В США для обозначения профиля применяется буквы. Но геометрические размеры профиля указываются в дюймах.

Длину ремня измеряют, как и в Европе – по внутренней грани.

Пример обозначения: Ремень B 43, где:

• B — профиль ремня;
• 43 – внутренняя длина ремня в дюймах.

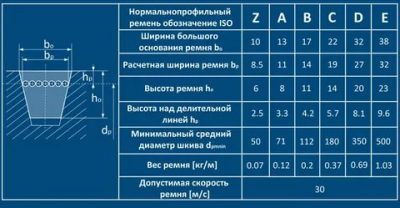

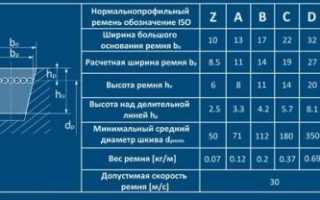

Маркировка профиляШирина, ммВысота, ммГОСТISODINRMAWaWpWiTКлассические ремниУзкие

	Z	10	—	10	8,5	6,1	6
А	A	13	A	13 (½”)	11	7,8	8 (5/16”)
Б	B	17	B	17 (21/32”)	14	9,4	11 (13/32”)
В	C	22	C	22 (7/8″)	19	12,9	14 (17/32”)
Г	D	32	D	32 (1 ¼”)	27	19,2	20 (3/4”)
Д	E	40	E	40 (1 ½”)	32	22,4	25 (29/32”)
У0	SPZ	—	—	10	8,5	4	8
УА	SPA	—	—	13	11	5,6	10
УБ	SPB	—	—	17	14	7,1	13
УВ	SPC	—	—	22	19	9,3	15

Длину ремня отечественного и китайского производства необходимо измерять по корду (его отчетливо видно на боковых гранях). Другой способ – измерить внутреннюю или внешнюю длину, а потом найти рабочую длину по каталогам производителя.

Длину европейского или американского клинового ремня необходимо измерять по внутренней грани.

Измерение геометрических размеров профиля затруднений не вызывает. Все измерения необходимо проводить при свободном (не натянутом) состоянии ремня.

Как подобрать клиновой ремень

Крайне рекомендуется подбирать ремень в точном соответствии с документацией на оборудование, в котором он используется. Ремни разных производителей, совпадающие по геометрическим размерам, могут отличаться по прочностным характеристикам.

Если же нет возможности поставить точно такой же ремень, необходимо в соответствии с каталогами производителей подобрать ближайший к нему по размерам аналог. В случае американского ремня не забудьте пересчитать его длину и размеры профиля с дюймов в миллиметры (для этого необходимо умножить на 25,4).

Виды износа клиновых ремней

Перечислим факторы, из-за которых ременная передача может выйти из строя, а также причины их возникновения:

1. Чрезмерное растяжение, вызванное:

• Несоответствием площади сечения ремня возникающим нагрузкам;
• Плохим качеством ремня;
• Длина ремня не соответствует необходимой расчетной.

1. Усиленный износ, вызванный:

• Несоответствием площади боковых граней возникающим нагрузкам;
• Несоответствие профиля ремня и профиля шкива;
• Несоосностью шкивов;
• Заклиниванием шкивов.

При правильном подборе и эксплуатации ременной передачи, она будет служить годами.

Соосность и натяжение клиновых ремней

При монтаже ременной передачи очень важны такие параметры, как соосность и натяжение клиновых ремней. Отклонение от проектных величин не должны превышать допусков согласно рекомендаций производителя. В противном случае будет наблюдаться повышенный износ ремня, срок службы гораздо меньше, указанного в его паспорте. В случае замены ремня и в процессе его эксплуатации, рекомендуется измерять величину натяжения и соосность шкивов с помощью измерительных инструментов.

Измерители клиновых ремней

Производители клиновых ремней

Существует множество производителей ремней, которых условно можно разделить на три категории:

• Премиум: Optibelt, GATES, Contitech, BANDO, SKF;
• Стандарт: Rubena, STOMIL, Fenner TOP DRIVE;
• Эконом: Китай и отечественные производители.

Как и в других комплектующих, на ответственные узлы, где недопустимы простои и остановки мы рекомендуем ставить оригинальные ремни премиум качества.

Мы предлагаем продукцию в различных ценовых категориях от европейских, японских, американских и китайских производителей. При необходимости наши специалисты подберут необходимую передачу в комплексе в соответствии с предоставленными исходными данными.
