Eds что это такое в автомобиле?

Электронная блокировка дифференциала — XDS, EDS, EDL и другие

Многим знакома ситуация: одно колесо машины буксует на льду, а второе намертво стоит, а почему? А потому, что между ними нет жесткой механической связи. Для автомобилей повышенной проходимости разработали механическую блокировку дифференциала, которая связывала колеса на одной оси в жесткую сцепку.

Требовалась ли вам когда-нибудь помощь юриста по авто-вопросам?

Но механическая блокировка не лишена недостатков. После изобретения ABS конструкторы стали присматриваться к ней — нельзя ли сделать что-то похожее на механическую блокировку дифференциала, но с помощью гидравлики? Были разработаны устройства электронной блокировки дифференциала, которые заменили ручную механическую блокировку.

На самом деле дифференциал не блокируется, а подтормаживаются сами колеса, но, поскольку результат работы устройства внешне похож на блокировки дифференциала, то его так и назвали — система электронной блокировки.

Принцип работы

Датчики системы ABS, расположенные на ступицах колес, собирают информацию о скорости вращения колес и передают в электронный блок управления. Как только какое-то колесо начнет проскальзывать, электронный блок дает команду на электромагнитные клапаны, которые начинают воздействовать на тормозные колодки и притормаживать колесо. Вращающий момент на колесе увеличивается, оно перестает проскальзывать, в конце концов цепляется за дорожное покрытие. В этот момент мозг устройства ослабляет хватку, колесо растормаживается.

EDS

EDS (Elektronische Differenzialsperre) — первая разработка в этом направлении. В переводе означает электронная блокировка дифференциала или, как показано выше, правильнее назвать ее имитацией электронной блокировки дифференциала. Назначение системы — предотвращать проскальзывание ведущих колес при трогании с места.

Простейшая система такого вида, устанавливается на многие бюджетные автомобили марок Ниссан, Рено и другие.

XDS

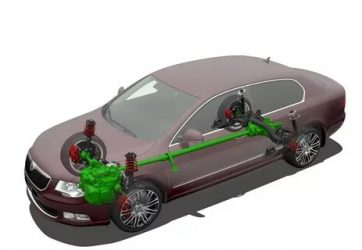

Является эволюционным развитием системы EDS, дополнена новым электронным блоком и программным обеспечением, которое позволяет более тонко управлять автомобилем в поворотах. Всякий раз, когда при входе в поворот система почувствует разгрузку колеса, катящегося по внутреннему радиусу, она притормаживает его, тем самым обеспечивая более точное прохождение поворота. Эту систему разработали специалисты Фольксвагена.

EDL

Система EDL (Electronic Differential Lock) — то же, что и EDS, просто это англоязычная аббревиатура, а та немецкая.

Синоним, применяется в для автомобилей, произведенных не немецкими концернами.

Другие

Автопроизводителями ведутся постоянные опытно-конструкторские работы, и время от времени появляются анонсы усовершенствованных систем, но принципиально они ничем не отличаются от описанных выше.

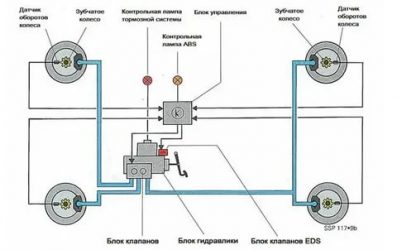

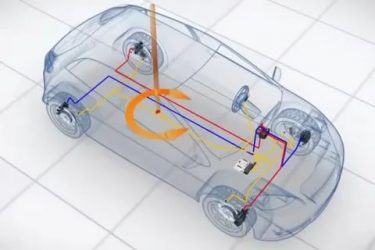

Устройство и основные элементы

Стандартные компоненты описанных систем таковы:

• насос — качает тормозную жидкость к исполнительным устройствам;
• электромагнитные клапаны — открывают и закрывают потоки тормозной жидкости;
• электронный блок управления (БУ) — управляет всем процессом без вмешательства человека;
• датчики частоты вращения колес — информируют БУ о скоростях вращения каждого из колес.

Разновидности системы

Все разновидности устройств отличаются только конструктивным исполнением узлов и программным обеспечением. Каждый автопроизводитель держит свои разработки в тайне, все тонкости алгоритма работы могут быть засекречены: пользователь оценивает работу по конечному результату.

Одним из комбинированных решений является ETS — система контроля тяги, которая, кроме описанной выше задачи, выполняет еще и задачу оптимизации разгона автомобиля на дорогах с любыми типами покрытий.

Применение

Системы электронной блокировки применяются на популярных марках: Ауди, Мерседес, BMW, Ниссан, Фольксваген, другие.

EDS используется в Ниссан Патфайндер и Рено Дастер,

ETS – на Мерседес ML320,

XDS – на Шкода Октавия и Фольксваген Тигуан.

Плюсы и минусы электронной блокировки

Плюсы блокировки очевидны — автомобиль легче трогается, реже буксует и застревает, увереннее проходит повороты. Из-за уменьшения пробуксовки экономит горючее.

Минус заключается в том же, что и плюс: у водителя возникает ощущение всемогущества полного контроля за ситуацией, но это не так: водитель не должен переоценивать электронные устройства и водить машину аккуратно.

Часто задаваемые вопросы

Улучшает ли система проходимость транспортного средства?

Да, в случае гололеда или грязи под колесами вероятность застрять почти нулевая.

На какой скорости работает система?

Она эффективна при скоростях от нуля до восьмидесяти километров в час. Объявлено о некоторых моделях автомобилей представительского класса, где работает и при 100 км в час.

Для пользования нужны какие-то специальные навыки вождения?

Нет, водитель даже не почувствует работу блокировок.

Вывод

Система электронной блокировки дифференциала — полезное изобретение, улучшающее проходимость автомобиля, безопасность езды, комфорт водителя. Но она не отменяет постоянного внимания водителя к автомобилю, к состоянию дороги, другим участникам движения, к скоростному режиму. Электроника не заменяет человека.

Вопросы, касающиеся прав автомобилистов, зачастую более важны, чем кажется на первый взгляд. Водитель может лишиться прав или понести другое суровое наказание из за незнания или неправильного трактования законов и правил. Не ленитесь глубоко погружаться в суть изучаемого вопроса, не стесняйтесь спросить совет у профессионалов.

EDC, что делать, если горит лампа ЕДС на приборной панеле, расшифрока ошибки, причины и признаки неисправности индикатора

string(10) «error stat»string(10) «error stat»

Загорание индикатора этой ошибки на приборной панели говорит о возникновении неисправности в электронном впрыске дизельного топлива. Существует множество причин появления проблемы, среди которых некачественное горючее, засорение фильтров, выход из строя форсунок, ТНВД, завоздушивание системы и т. д. Но перед тем, как определить причины загорания сигнальной лампы, нужно выяснить, что это за система edc в автомобиле, и для чего она нужна.

Лампа EDC на приборной панели

Система EDC: что это и из чего она состоит

Electronic Diesel Control управляет работой дизельного силового агрегата. задача EDC – автоматическая настройка впрыска.

Кроме того, электроника обеспечиваетработу:

• системы охлаждения;
• турбонаддува;
• системы подачи топлива и рециркуляции выпускных газов;
• предпускового обогревателя.

Эффективнаяработа edc обусловлена считыванием информации из многих «поставщиков»данных, а именно датчиков:

• температуры топлива и воздуха на впуске;
• кислорода;
• частоты вращения коленвала;
• положения педали газа;
• начала впрыска;
• температуры антифриза;
• Холла.

Вся информация обрабатывается ЭБУ, и на ее основе он выдает команду исполнительным устройствам, которых тоже немало:

• ТНВД (в т. ч. и дополнительный, если он есть);
• форсунки;
• регулятор давления горючего;
• электроприводы заслонок и клапанов;
• ограничительный клапан турбонаддува;
• электрический двигатель помпы и вентилятора;
• нагревательная часть лямбда-зонда и другие модули, блоки.

Функции EDC

Правильная работа Electronic Diesel Control оптимизирует функционирование двигателя при разных нагрузках, уменьшает содержание вредных веществ в выхлопе и расход горючего. Улучшается старт силового агрегата и динамические качества автомобиля. О токсичности отработанных газов стоит упомянуть особо.

В Европе постоянно ужесточаются экологические требования, и новый стандарт «Евро 6» не является исключением. Поэтому эксплуатация дизельного двигателя в ЕС без едс  невозможна.

До Евро 6 далековато…

Признаки возникновения проблемы

Главный из них – загорание индикаторнойлампы на приборной панели, которая примерно соответствует «Чек инжин» набензиновых автомобилях. Однако, помимо светового сигнализатора, существуют иныесимптомы, говорящие о проблемах с правильным функционированием двигателя:

• падение мощности – мотор не тянет, при движении появляются рывки;
• нестабильный холостой ход;
• двигатель нехарактерно «рычит»;
• выхлоп черного цвета;
• число оборотов коленчатого вала не превышает 3000;
• самопроизвольное отключение турбины, если она имеется.

Больше 3000 об/мин. двигатель не набирает

Причины появления ошибки EDC

Полноценная диагностика возможна лишь приусловии использования компьютерных средств: нужен сканер, специальноепрограммное обеспечение. Лучше всего производить тестирование у официальныхдилеров, т. к. у них имеется не только соответствующее оборудование, но иподготовленные в специализированных центрах сотрудники. Еще один плюс –регулярное обновление ПО, которое им присылают с завода-изготовителя.

Причины, почему горит ошибка edc, испособы решения проблемы:

1. Загрязненность катализаторов. Необходимо проверить их работоспособность и прочистить, а если это не дает результат, то поставить новые. Есть и другая причина — неисправность обратного клапана, установленного на топливном фильтре. Неработающую деталь можно только заменить.
2. Поломка реле, обеспечивающего подачу горючего. Если «виновато» оно, замените.
3. Забитый топливный фильтр. В этом случае одновременно с лампой EDC зажигается индикатор «заправки». Значит, в системе недостаточное давление. Нужно очистить либо заменить фильтр.
4. Неправильно настроен момент впрыска — выполнить регулировку.
5. Неправильная работа датчика воздуха — протестируйте его работоспособность, если надо, замените.
6. Потеря пропускной способности заборника солярки из бака. Очистите его.
7. Не работает датчик ТНВД. Проверьте его работоспособность, при необходимости поставьте новую запчасть.
8. Проблемы с датчиком педали «газа». Действия те же – проверка, при необходимости замена.
9. Неправильная работа датчика, информирующего о положении педали сцепления. Проверка – замена.
10. Не функционируют свечи накала топливного подогревателя. Найдите вышедшие из строя детали и поставьте вместо них работоспособные.
11. Переливание солярки в «обратку». Проверьте, как работают форсунки. Если есть необходимость замены, рекомендуется сделать это в комплекте.
12. Неправильные данные от датчика, выдающего информацию о метках на маховике. В некоторых моделях, например, Mercedes Sprinter, устройство не фиксируется, а просто надевается: на плохой дороге датчик может слететь. Выход – установка новой детали.
13. «Потери» в цепи датчика, определяющего температуру солярки. Проверить нужно и прибор, и целостность проводки. В случае целостности последней замените датчик.
14. Неправильная работа насосов низкого и высокого давления. В специализированных мастерских возможен их ремонт.
15. Наличие воздуха в топливной системе. Проблема банальна и возникает, когда заканчивается горючее в баке. Решение – прокачка системы и сброс шибки в электронном блоке управления.
16. Выход из строя ABS (не для всех марок авто) — одновременно горит ошибка edc и ABS. Последнюю придется тестировать, а при необходимости ремонтировать. Иногда проблему решает замена «жабки» в системе тормозов.
17. Поломка регулятора давления топливной рейки. То же самое — проверка, замена.
18. Нет контакта на датчике, контролирующем давление в топливной рампе. Проверьте надежность разъема.
19. Если имеется турбина, возможен выход из строя ее датчика.
20. Недостаточно хорошо контактируют форсунки с трубками и рампой. Последние нужно проверить, а также осмотреть все электрические контакты (разъемы, штекеры).
21. Нечеткая работа датчика наддува или разрывы в его цепи — нужно «прозвонить» омметром.
22. Сбои в работе ЭБУ. Причина загорания сигнальной лампы edc довольно редкая. Попробуйте сбросить ошибку. Если появится снова, придется отыскать причину ее возникновения.
23. Нарушение целостности электропроводки — разрыв, повреждение изоляции и т. п.

Электропроводка — дело серьезное

Коды ошибок

Если есть возможность воспользоватьсясканером, то ряд причин неэффективной работы EDC можно выявить самостоятельно.Будут высвечиваться определенные цифры, говорящие о конкретной неисправности.Например, для машины MAN ошибка edc означает (расшифровка):

• 03778 10 — неправильная работа системы Common Rail, связанная с утечкой горючего в топливопроводах высокого давления (скорее всего, выбросы в «обратку»);
• 03775 02 — чрезмерно низкое давление, а если еще появляется ошибка 00094, то это может говорить, что вы заливаете при температуре минус 15 градусов в бак летнее топливо;
• 03779 — падение давления горючего происходит «благодаря» клапану рампы либо форсунке – солярка «стравливается» в обратный трубопровод.

Для грузовиков других марок – Scania, Iveco и т. д. причины загорания лампы EDC те же, разница лишь в цифровом обозначении кода ошибки для каждой конкретной модели. После успешного поиска причины зажигания лампы и решения проблемы не забудьте сбросить настройки ЭБУ. Если ремонт производился в квалифицированном автосервисе, все сделают мастера.

После самостоятельных работ отключите минусовую клемму АКБ на 10-15 минут — прошлые данные из памяти ЭБУ пропадут.

Грузовик MAN

Можно ли продолжать ездить на автомобиле

Если лампочка горит постоянно, сразуследует ехать в ближайший автосервис, особенно если вы в пути. Вполне возможно,что неисправность не такая уж проблемная и устранить неисправность удастся безособых финансовых трат. Просто требуется качественная компьютерная диагностика.Если она ничего не выявила, нужно  проверить катализаторы: вполне возможно, чтоони забиты грязью. Прерывистое моргание дает какой-то шанс добраться до дома,если он недалеко и если автомобиль периодически не глохнет. Но лучше не ждать,пока сигнал станет постоянным.

Возможные последствия игнорирования

Список может получиться довольно обширным.Все зависит от того, насколько быстро вы начали диагностировать состояние автопосле загорания  лампочки EDC. Возникновениеодной неисправности может вызвать цепную реакцию, и если вовремя не решитьпроблему, то ремонт обойдется гораздо дороже. Наиболее частые последствия:

• «троение» двигателя, как следствие — повышенный расход топлива, затрудненный старт (особенно зимой);
• перегрев мотора, что чревато пробоем прокладки головки блока цилиндров или деформацией последней, что ведет к неизбежности капремонта дизеля;
• другие последствия, связанные с ухудшением эксплуатационных качеств двигателя.

Вывод однозначен: первый шаг при загорании лампы EDC – проведение компьютерной диагностики. Только с ее помощью можно определить алгоритм дальнейших действий и хоть примерно понять, во что обойдется ремонт.

Системы активной безопасности

Нередко одно слишком сильное нажатие на педаль тормоза или неосторожный поворот руля может привести к печальным последствиям – от заноса до вылета на встречную полосу движения. Чтобы минимизировать риск возникновения подобных ситуаций инженеры ведущих автокорпораций оснащают машины полезными системами, которые оказывают реальную помощь водителю и делают управление авто необычайно комфортным и простым.

Что такое ASR?

Automatic Slip Regulation, или ASR, – это одна из систем активной безопасности автомобиля. Антипробуксовочная система направлена на недопущение блокировки колес в условиях, когда машина движется по бездорожью или по сложному покрытию – например, по льду. Кроме того, ASR дает возможность избежать пробуксовки при старте на скользкой дороге.

Принцип работы ASR:

— Датчик информирует об изменениях блока управления, который в свою очередь обрабатывает поступивший сигнал. — БУ сравнивает скорости вращения колес, а затем передает команду исполнительному механизму. — Механизм снижает скорость вращения того колеса, которое пробуксовывает, и согласовывает ее с показателями других колес.
Результат: блокирование дифференциала не осуществляется, как следствие, при движении авто по непрямой траектории колеса ведущей оси вращаются в обычном режиме, но при этом имеют разную скорость.

Как работает ASR?

Влияние на ведущие колеса осуществляется двумя способами:

Когда машина двигается со скоростью, предположим, 60 км/ч (у каждой марки – свой показатель), колесо, которое пробуксовывает, притормаживается тормозной системой.

Благодаря чему это происходит? Насос для тормозной жидкости, который входит в состав ASR, создает необходимое давление, соленоиды приводят в действие клапаны, которые и осуществляют подачу жидкости на тормозные цилиндры.

Если установленная предельная скорость превышена, то блок управления антипробуксовочной системы сигнализирует об этом двигателю, а тот в свою очередь снижает крутящий момент. Если автомобиль комплектуется автоматической трансмиссией, то активируется повышенная передача, что приводит к «ослаблению» тяговых характеристик машины.

Можно ли отключить ASR?

При необходимости Вы можете деактивировать систему. Как правило, эта опция полезна для новичков, которые хотят отработать навыки вождения на пустой дороге.

Кнопка ASR OFF, позволяющая отключить опцию, в большинстве авто находится возле рычага коробки переключения передач или на приборной панели. Когда Вы нажмете на клавишу, загорится соответствующая лампочка.

Подробная инструкция по деактивации системы в Вашем автомобиле представлена в руководстве по эксплуатации машины.

«Двойники» системы

На автомобили различных марок устанавливаются аналогичные системы, которые имеют отличающиеся названия. Так, ASR – это прерогатива машин немецких брендов Mercedes, Audi и Volkswagen. DSA используется в машинах Opel. TCS – это характерная черта транспортных средств концерна Toyota.
ASR, как и прочие системы-двойники, входят в состав системы стабилизации курсовой устойчивости, известной как ESP.

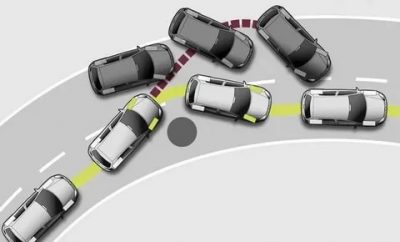

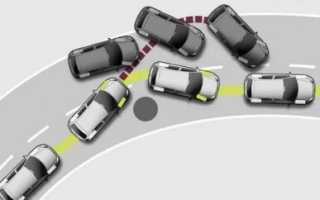

Что такое ESP в машине?

Electronic Stability Program, или ESP, – это система электронного контроля устойчивости, которая также называется системой динамической стабилизации. цель ESP – управление моментом силы колес, что позволяет устранить боковое движение и выровнять положение авто.

Как и ASR, система имеет несколько аналогов, которые используются в конкретных марках машин:

Из чего состоит ESP?

В состав системы входит блок управления, измерительные приборы, которые контролируют разные параметры, и гидравлический блок.

Система курсовой устойчивости способна полноценно функционировать только совместно с иными системами активной безопасности авто: — Антиблокировочной тормозной системой ABS. — Антипробуксовочной системой ASR. — Системой распределения тормозных усилий EBD. — Электронной системой блокирования дифференциала EDS.

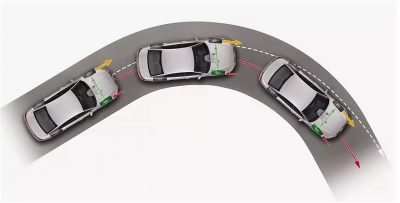

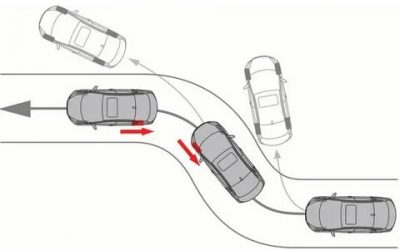

Как функционирует ESP?

Внешние датчики анализируют различные параметры – функционирование тормозной системы, особенности движения машины, положение акселератора, смена угла поворота руля. Эти данные передаются на БУ. Он сопоставляет полученные сведения с реальным движением машины. Если ESP решила, что водитель утратил контроль над авто, она вмешивается в управление, то есть задействует механизмы, которые связаны с иными системами активной безопасности.

Корректировка траектории движения машины осуществляется несколькими способами:

• За счет подтормаживания конкретных колес. Какие именно колеса будут притормаживаться, решает сама система. Так, при заносе осуществляется торможение наружным передним колесом.
• Благодаря изменению оборотов двигателя.

Также блок управления ESP взаимодействует с двигателем и автоматической коробкой переключения передач авто. Это позволяет системе корректировать их работу в форс-мажорных обстоятельствах.

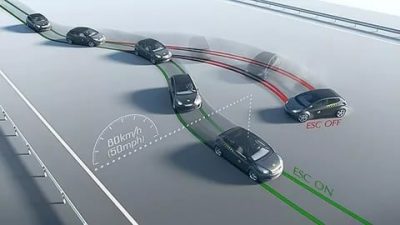

Можно ли отключить ESP?

Эту систему активной безопасности можно отключить, в некоторых случаях деактивация даже рекомендована: например, когда Вы едете по сыпучему грунту. Однако не забывайте, что ESP – действительно полезная система, которая оказывает реальную помощь, особенно в зимних условиях. Благодаря ей аварийность уменьшилась примерно на 30%.

Что такое ABS (АБС) автомобиля?

Anti-lock Brake System, или ABS, — это активная система безопасности, которая руководит торможением транспортного средства в сложных дорожных условиях (мокрый асфальт, скользкое покрытие и др.).

Предшественники современной системы появились еще в 60–70-х годах XIX века. Их можно было встретить в таких машинах, как Линкольн, Jenssen FF, Мерседес W116, БМВ 7.

Из чего состоит АБС и каков принцип ее работы?

Конструкция системы подразумевает наличие БУ, датчиков контроля скорости и гидравлического модулятора.

Функционирование антиблокировочной системы предполагает три этапа: сброс давления в цилиндре тормозной системы, его поддержание и повышение до нужного уровня. На деле это выглядит так:

• При торможении датчики скорости передают данные БУ.
• БУ плавно уменьшает скорость авто.

Если одно из колес стало скользить или полностью остановилось, датчик информирует об этом БУ, который задействует выпускной клапан. Он закрывает жидкости доступ в тормозной цилиндр колеса – насос сразу же начинает ее возвращение в гидроаккумулятор. Результат – блокировка снимается.

Когда частота вращения колеса нормализовалось, БУ закрывает выпускной клапан и открывает клапан впускной. В результате снова начинает работать насос, но теперь он выполняет действия «в обратном порядке»: нагнетает давление в тормозной цилиндр, что позволяет притормаживать колесо. Все эти операции осуществляются очень быстро.

Они повторяются до полной остановки транспортного средства.

Что это дает?

При экстренном торможении машины, которые оснащены АБС, замедляют ход плавно, а не идут юзом. Следовательно, даже в сложных дорожных условиях машина остается управляемой. Водителю же нужно только следить за направлением движения авто до полной его остановки. Иными словами, антиблокировочная система обеспечивает управляемое торможение, что позволяет избежать аварии.

При экстренном торможении транспортного средства, не оборудованного ABS, сильное нажатие на педаль тормоза приводит к тому, что, как бы Вы ни выкручивали руль, машина не изменит своей траектории. Это связано с тем, что заблокированные колеса будут скользить и не позволят водителю маневрировать. Как результат, автомобиль поедет по прямой, что может привести к серьезным последствиям.

Нюансы, о которых стоит знать

Эффективность работы антиблокировочной системы зависит от того, в каком состоянии находится дорога. Если Вы едете по неровному полотну с буграми и выбоинами, то длина тормозного пути авто будет гораздо больше обычной. Объясняется это очень просто. Когда авто тормозит, его колеса на мгновение «подпрыгивают».

Это приводит к потере сцепления с дорогой и, как следствие, к прекращению вращения. АБС воспринимает это как блокировку и останавливает торможение. Когда сцепление с покрытием восстанавливается, системе приходится перестраиваться. Это занимает время – отсюда и увеличение длины тормозного пути.

Сделать работу АБС оптимальной в данной ситуации поможет обычное снижение скорости авто.

Следует помнить, что системы активной безопасности помогают водителю в сложной ситуации, а не берут на себя управление автомобилем, поэтому автолюбителю не стоит расслабляться – он должен быть готов ко всему.

Xds что это такое в автомобиле – Электронная блокировка дифференциала: устройство и принцип работы

Электронная блокировка дифференциала — это такая система в основные задачи которой входит имитация блокировки устройства при помощи штатной тормозной системы. Именно она препятствует пробуксовке ведущих колес в те моменты, когда транспортное средство только начинает движение, либо набирает разгон на скользком покрытии или начинает совершать поворот. Такая система предусмотрена на многих современных автомобилях. Использование ее дает как неоспоримые преимущества, так и влечет за собой некоторые недостатки. Об этом и пойдет речь в данном материале.

Народная оценка

Автолюбители с большим энтузиазмом отнеслись к созданию системы регулировки управления рулем и ходовой частью. Постепенно потребители начали привыкать к новшеству, значительно увеличив число продаж на авторынке. Проектировщики даром не теряли рабочее время, стремясь модернизировать совокупность, придумать нечто более полезное и экономичное. Производилась коррекция произведенной продукции. К наиболее эффективным можно отнести в этом плане системы EPS у мерседесов.

Как работает электронная блокировка дифференциала

Электронная блокировка дифференциала – система, которая имитирует блокировку дифференциала с помощью штатной тормозной системы автомобиля. Она препятствует пробуксовке ведущих колес в моменты, когда автомобиль начинает движение, разгоняется на скользком дорожном покрытии или поворачивает. Отметим, что электронная блокировка имеется на многих современных машинах. Далее рассмотрим, как работает электронный дифференциал, а также его применение, устройство,плюсы и минусы.

Преимущества электронной блокировки дифференциала

• повышение тяги при поворотах автомобиля;
• начало движения без пробуксовки колес;
• адаптивная настройка степени блокировки;
• полностью автоматическое включение/выключение;
• автомобиль уверенно справляется с диагональном вывешиванием колес.

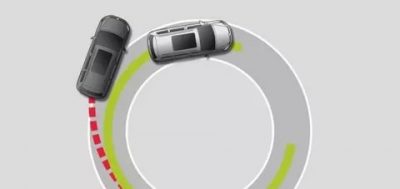

Зачем нужна система курсовой стабилизации (ESP) в автомобиле?

Конкуренция между производителями вынуждает их заниматься усовершенствованием своих автомобилей, делать их более безопасными, внедрять новые системы. Это привлекает потребителей к продвинутым моделям, повышается спрос на них.

Одним из подобных внедрений стала Electronic Stability Program, система динамической стабилизации. Рассмотрим, что такое ESP.

Это продукт разработки известного немецкого концерна Daimler-Benz.

Патент на нее был получен в 1959 году, но из-за технического несовершенства ее внедрение в серийное производство было отложено до 1995 года. Первым полигоном для испытания ESP стало элитное купе «Mercedes» 600 CL.

Как устроена система?

Указанная аббревиатура расшифровывается как Electronic Stability Program, что в переводе на русский язык означает «электронная система стабилизации». Следует отметить, что для бюджетных автомобилей данная функция недоступна, а в машины средней ценовой категории устанавливается опционально. Только дорогие авто оснащаются ESP в базовой комплектации, позже вы поймете почему.

Главный элемент схемы – отдельный электронный блок управления (он же – контроллер, ЭБУ), взаимодействующий со следующими датчиками:

• измеритель вращения передних колес;
• то же, для задних колес;
• определитель положения рулевого колеса;
• датчик динамических боковых нагрузок (другое распространенное название – G-сенсор, измеритель углового ускорения).

Кому доводилось разбираться в принципе действия антиблокировочной системы (ABS), наверняка увидит в приведенном списке знакомые детали – измерители вращения колес, передающие информацию контроллеру ABS.

Электронный блок ESP также управляет клапанами гидроцилиндров передних и задних тормозов плюс соединяется с основными «мозгами» автомобиля, ведающими подачей топлива в цилиндры двигателя. В автомобиле с подобным набором электроники отдельный контроллер противоблокировочной системе попросту не нужен, поскольку ABS входит в состав ESP и получает команды от главного ЭБУ.

Для поддержания курсовой устойчивости легковой машины ESP должна взаимодействовать с другими электронными «помощниками» водителя:

• система, предотвращающая пробуксовку ведущих колес (ASR);
• устройства автоматической блокировки свободного дифференциала (EDS);
• система, распределяющая тормозные усилия в зависимости от условий движения (EBD).

Справка. В автомобилях премиум – класса ESP тесно связана еще с одним «помощником» – адаптивным круиз – контролем, способным полностью управлять движением авто по трассе и в городских условиях.

Нетрудно догадаться, что в бюджетных авто вышеуказанная электронная «начинка» отсутствует, а в машинысредней ценовой категории производители ставят антиблокировку колес и парочку других систем (зависит от марки и комплектации транспортного средства). Вот почему ESP доступна далеко не для каждого нового автомобиля.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

Принцип действия электронной стабилизации

Во время движения авто система курсовой устойчивости работает постоянно, причем независимо от режима – в процессе разгона, торможения и езды с постоянной скоростью. Собирая данные от группы датчиков и других помогающих систем, контроллер сравнивает полученную картину с эталонной, заложенной в собственной памяти. Обнаружив отклонения, угрожающие безопасности автомобиля и пассажиров, электронный блок вмешивается в управление и старается исправить ситуацию.

Алгоритм работы ESP стоит показать на примере бокового сноса машины в левом повороте:

1. Факт заноса отмечает датчик углового ускорения (G-сенсор) и передает информацию контроллеру.
2. Дополнительные данные ЭБУ получает от датчиков вращения колес и положения баранки.
3. По совокупности полученных сигналов электронный блок «понимает» скорость бокового смещения и его направление. В результате электромагнитным клапанам гидроблока отдается команда притормаживать левое заднее колесо с определенным усилием.
4. Одновременно подается сигнал основному контроллеру автомобиля уменьшить подачу горючей смеси в цилиндры, дабы снизить передачу крутящего момента на ведущую ось.
5. Результат: независимо от действий водителя автомобиль замедляется и выравнивается в повороте.

При взаимодействии ESP с другими электронными «помощниками» курсовая устойчивость автомобиля может обеспечиваться дополнительными средствами – временной блокировкой свободного дифференциала (межосевого и межколесного), включением антипробуксовочной системы и точным распределением тормозных усилий. В машине, оборудованной автоматической коробкой передач с электронным управлением (робот, вариатор), ESP может переключиться на пониженную скорость либо ввести в действие зимний режим.

Примечание. Если проблемы с нарушением курсовой устойчивости возникнут под управлением адаптивного круиз – контроля, последний станет действовать синхронно с остальными системами – подруливать передние колеса в нужном направлении.

По сути, активная система стабилизации избавляет автолюбителя от необходимости обучаться экстремальной езде. Входя в поворот, водитель просто вращает баранку, возлагая остальные действия на ESP. Но следует помнить, что возможности электроники не безграничны и не все аварийные ситуации она способна предотвратить.

Почему горит лампа на панели приборов

Как и остальные компоненты безопасности, система ESP имеет лампу на приборной панели любого автомобиля, который ею оборудован. Лампа может подавать различные сигналы в зависимости от модели и производителя автомобиля, но три из них универсальны:

1. Лампа ESP моргает во время своей работы – попытки привести автомобиль в устойчивое положение. В зависимости от автомобиля, моргание лампы также наблюдается в процессе работы антипробуксовочной системы.
2. Лампа ESP не горит. На неподвижной машине это означает, что все элементы системы работают штатно, а на двигающемся, что в текущий момент времени система не вмешивается в управление
3. Лампа ESP постоянно горит. Это тревожный сигнал, сигнализирующий о неисправности одного из компонентов системы. Суммарное количество компонентов, участвующих в работе системы стабилизации, превышает 15 единиц. Самостоятельная диагностика – практически невыполнимая задача. Загорание лампы вызывает даже неравномерный износ колёс, когда блок управления замечает ненормальную разницу в частоте вращения колёс и уходит в аварийный режим. Тот же эффект вызывается установкой нового запасного колеса вкупе с сильным износом оставшегося комплекта покрышек.

Если автомобиль оборудован системой ESP, на приборной панели имеется соответствующая лампа, которая отображает работу или неисправность

Если вы относитесь к числу людей, не любящих сервисы, можно попробовать определить неисправность самому:

• Водитель случайно самостоятельно отключил её. На некоторых автомобилях система не включается самостоятельно при достижении 50 км/ч, а значит, водитель постоянно ездит с горящей лампой.
• Проверить состояние покрышек.
• Проверить напряжение в бортовой сети. Блок управления отключается при низких значениях.
• Проверить состояние гидроблоков ABS: хоть и редко, но они служат причиной поломки.

Это важно! Иногда случаются проблемные ситуации, когда ошибка ESP возникает периодически, а лампа может начинать гореть в самых замысловатых случаях. В таком случае машина эксплуатируется с постоянно подключённым сканером ошибок.

Во всех остальных случаях правильным поступком станет обращение в автосервис и проверка кодов ошибок сертифицированным сканером. Отсутствие ошибок, как правило, всё же сигнализирует о неисправности гидроблока ABS, в остальных случаях комбинация ошибок позволить определить неисправный узел.

Статья в тему: Причины закипания антифриза в расширительном бачке

Преимущества и недостатки ESP

Электронная система стабилизации автомобиля изобретена с единственной целью – повысить безопасность езды независимо от уровня подготовки водителя. Как говорилось выше, она всегда находится настороже и в любой момент готова подкорректировать действия автолюбителя в правильную сторону.

Главное преимущество данной технологии заключается в том, что скорость реакции электроники на изменения условий движения гораздо выше, чем у любого человека. Датчики фиксируют занос на начальном этапе, а срабатывание распределенных тормозов занимает долю секунды. Дополнительный бонус – повышение комфорта в управлении при езде на длинные дистанции, когда усталость водителя играет большую роль.

Недостатки системы стабилизации автомобиля в процессе движения выглядят так:

1. На данный момент контроллер курсовой устойчивости не умеет «вытаскивать» переднеприводный автомобиль из заноса путем повышения крутящего момента на передних колесах. Это очень действенный прием, практикуемый опытными водителями.
2. То же касается внедорожников и легковых авто, оснащенных полным приводом на 4 колеса. В определенных условиях (например, гололед), разумное нажатие педали акселератора может дать лучший результат, чем торможение и снижение мощности на ведущей оси.
3. ESP не слишком уверенно ведет себя в специфических условиях – при движении по рыхлому снегу либо по скользкой грунтовой дороге.
4. Многие производители в инструкции по эксплуатации транспортного средства предупреждают, что стабилизационная электроника станет действовать некорректно, если на авто установлены шины другой размерности или баллоны не накачаны должным образом.

Для подавляющего большинства автомобилистов (особенно новичков) система курсовой устойчивости весьма полезна. Но некоторым категориям водителей ESP доставляет неудобства, например, поклонникам «месить грязь» за пределами асфальта или просто опытным автолюбителям, привыкшим ездить без вмешательства компьютера. На этот случай производители авто предусматривают отключение системы специальной кнопкой либо отдельный режим, активируемый селектором АКПП.

Самозанятых больше не будет?

Во второй половине 2020 года Казахстан начнёт отказываться от такой классификации как «самозанятые». Новый кластер занятости разрабатывает Международная организация труда, и все страны рано или поздно должны будут перейти к обновлённым стандартам.

«Это связано с тем, что происходят во всём мире глобальные изменения на рынке труда, мы видим, всё больше и больше появляется новых гибких форматов занятости. Учёт по основным 5 категориям, который ранее применялся, уже не позволяет охватывать все новые форматы занятости. Есть такие гибкие форматы, как работа в удалённом доступе, работа на неполный рабочий день, большое распространение получает работа так называемых фрилансеров, – рассказала Мадина Абылкасымова. – Необходимо чётко разграничивать понятия «неформально занятый» и «самозанятый», то есть неформальная занятость присутствует и среди наёмных работников, и среди самозанятых».

Согласно опросам, которые проводило Минтруда, из 1,39 млн неформально занятых 799 000 человек на самом деле наёмные работники, а оставшиеся 588 000 человек можно отнести к самозанятым. Самая большая доля из них – это люди, которые работают в личных подсобных хозяйствах, примерно 461 000 человек. Статистика показывает, что текущая система статистики не показывает реальную картину на рынке труда.

Сейчас действует международная классификация статуса занятых, разработанная ещё в 1993 году. В ней всего 2 основных группы: наёмные работники и самозанятые. К самозанятым относятся ещё 4 подгруппы: 1) работодатели, 2) работающие на индивидуальной основе, 3) члены производственных кооперативов, 4) работники семейных предприятий.

В разработке находится классификатор ISCE-18, причём рассматривается 2 варианта, и оба включают в себя по две основные группы: по типу полномочий – будут делиться на независимых работников; по типу экономического риска – на работников, которые ориентированы на прибыль, и работников, которые ориентированы на заработную плату. Каждый из вариантов включит в себя по 10 категорий работающего населения.

Из презентации МТСЗН

«После того как новую классификацию утвердят, всем странам будет дан переходный период, чтобы перейти на новую классификацию. Принятие ожидается уже в октябре, мы фактически начали тесную проработку с ними и совместно с Министерством национальной экономики разработали дорожную карту по переходу на новую классификацию. Ждём одобрения со стороны Международной организации труда», – подытожила Мадина Абылкасымова.

ESP: что это такое в машине, принцип работы, отключение

ESP система автомобиля

Система курсовой устойчивости (часто встречается определение «динамическая стабилизация») авто получила название SP или ESP. Подобные разработки есть у многих ведущих производителей, поэтому отличаются некоторыми нюансами использования. Наша статья расскажет побольше о ESP, что это такое в машине, принцип работы и основные параметры программы.

Основой системы являются разработки концерна Mercedes-Benz, начавшиеся еще с 1959 года. Впервые протестированная программа была установлена в 1995 году, после чего совершенствовалась и дополнялась новыми компонентами. Следует отметить, что рассматривать систему ESP в автомобиле необходимо не как отдельную часть, а в составе комплекса активных мер безопасности во время движения.

ESP взаимодействует с другими датчиками безопасности в авто:

• ABS — антиблокировочная система, которая позволяет предотвратить блокировку колес в момент торможения.
• EBD — система распределения тормозных усилий, главная функция которой — оценка сцепления покрытия каждого колеса, соответственно чему контролируется распределение тормозных усилий.
• EDS — электронная блокировка дифференциала, срабатывание которой происходит при проскальзывании одного из колес авто.
• ASR — обозначение противобуксовочной системы, предназначенной для предупреждения пробуксовки колес ведущей оси и контролирующей тяговые усилия.

Система оснащена специальными датчиками, предоставляющими основную информацию во время движения авто. Это скорость вращения каждого из колес, угол поворота вокруг своей оси и контроль тормозных усилий. Также система анализирует данные, полученные при повороте рулевого колеса, соответственно чему и выполняется заданный алгоритм для стабилизации движения авто. Обобщенное понятие: система стабилизации ESP позволяет вернуть контроль над управлением авто и помочь водителю вывернуть транспорт при заносе.

Принцип работы ESP

Использование данной системы повышает безопасность управления авто, позволяет стабилизировать его движение в экстренных ситуациях. Подобное возможно благодаря электронному блоку управления, подключенному к бортовому компьютеру и позволяющему анализировать все действия автомобиля, распознать возможные проблемы и предупредить ДТП. Любые отклонения в поведении авто на дороге, противоречившие безопасному вождению являются поводом для «вмешательства» системы.

В чем заключается «помощь» системы:

• Ослабление тормозного усилия в ситуации, когда запаниковавший водитель вдавливает педаль тормоза в пол.
• Подтормаживание определенных колес при вероятности заноса.
• Корректировка работы двигателя во время выполнения нестандартного маневра.

Упрощенная трактовка принципа работы ESP не дает полное представление о работе системы. На самом деле алгоритм принятия решений гораздо сложней, в расчет берутся практически все данные о скорость и параметрах движения колес, углах поворота и возможной нестандартной манере управления авто. Основная функция этого «помощника» — предупредить возможное появление заноса при движении, выровнять траекторию пути и вернуть контроль управления.

Можно ли отключить ESP, зачем и как это сделать

Разобравшись хотя бы в общих чертах, как работает ESP в автомобиле, некоторые водители начинают задумываться о целесообразности использования данной системы. Подвох в том, что отключение ESP автоматически ведет за собой несрабатывание и других электронных ассистентов, таких как антиблокировочная и противобуксовочная система. Срабатывание этих помощников может сослужить плохую службу в некоторых ситуациях, например, когда машина уже увязла в снежной каше, а двигатель не заводится именно по причине хорошей работы этих систем.

Отключение ESP происходит следующим образом:

• На приборной панели необходимо активировать режим «ESP off».
• Отключить опцию в настройках бортового компьютера.

Временное отключение поможет выполнить «раскачку» машины и миновать проблемный участок. Следует отметить, что предварительно необходимо убедиться, что колесам не мешает серьезное препятствие в виде снежных глыб, камня или льда. Пробуксовка колес проводится на показаниях 2500 – 3000 об/мин, иначе можно увязнуть еще сильней. После выполнения маневра, систему необходимо включить, ведь это важно для безопасной поездки в дальнейшем.

Для обеспечения комфортного и безопасного движения в современных автомобилях используется много разных систем управления. ЭБУ авто получается много переменных данных, проводится их анализ и выдает оптимальные решения каждую секунду, обеспечивая водителю неоценимую помощь в экстренных ситуациях на дороге.

На некачественном покрытии, в гололед или экстренных ситуациях, срабатывает система электронного контроля устойчивости ESP, которая помогает предотвратить занос авто и выровнять его траекторию.

Полагаясь исключительно на свои навыки и скорость реакции, в подобных ситуациях возрастает риск ДТП, поэтому подобные меры безопасности вовсе нелишние и уже входят в обязательный перечень комплектования современных автомобилей.

Почему горит ошибка EDC? Причины и что делать если загорелась лампочка EDC

Индикатор ошибки на приборной панели

Ошибка EDC сигнализирует о неисправности в системе электронного управления впрыска топлива в дизельном двигателе. О появлении этой ошибки водителю сигнализирует одноименная лампочка EDC. Причин возникновения такой ошибки может быть очень много. Но основные — это засорение топливного фильтра, проблемы в работе форсунок, неисправность топливного насоса, завоздушивание ТС, некачественного топлива и так далее. Однако перед тем, как перейти к истинным причинам появления ошибки по топливу, необходимо разобраться с тем, что же такое система EDC, для чего она нужна, и какие функции выполняет.

Что такое EDC и из чего она состоит

EDC (Electronic Diesel Control) — электронная система управления дизелем, которая устанавливается на современные двигатели. Основная ее задача — регулирование работы впрыска топлива. Кроме этого, EDC обеспечивает работу других систем автомобиля — предпускового подогрева, охлаждения, выпускной системы, системы рециркуляции отработанных газов, турбонаддува, впускной и топливной систем.

Для своей работы система EDC использует информацию от многих датчиков, среди них: датчик кислорода, давления наддува, температуры воздуха на впуске, температуры топлива, температуры охлаждающей жидкости, давления топлива, расходомер воздуха, положения педали акселератора, Холла, частоты вращения коленчатого вала, скорости движения, температуры масла, момента начала впрыска (хода иглы распылителя), давления воздуха на впуске. На основе поступающей от датчиков информации центральный блок управления принимает решения и сообщает их исполняющим устройствам.

В качестве исполняющих устройств системы работают следующие механизмы:

• основной и дополнительный (на некоторых моделях дизелей) топливный насос;
• форсунки впрыска;
• клапан дозирования ТНВД;
• регулятор давления топлива;
• электродвигатели приводов впускных заслонок и клапанов;
• клапан ограничения давления наддува;
• свечи накаливания в системе предпускового нагрева;
• электродвигатель вентилятора охлаждения;
• электродвигатель дополнительного насоса охлаждающей жидкости;
• нагревательный элемент лямбда-зонда;
• переключающий клапан охладителя;
• клапан EGR;
• прочие.

Функции системы EDC

Система EDC выполняет следующие основные функции (могут отличаться в зависимости от модели двигателя и дополнительных настроек):

• облегчение запуска двигателя при низких температурах;
• обеспечение регенерации сажевого фильтра;
• охлаждение перепускаемых отработанных газов;
• регулировка рециркуляции отработанных газов;
• регулировка давления наддува;
• ограничение максимальной частоты вращения двигателя;
• подавление колебаний в трансмиссии при изменении крутящего момента (в автоматической КПП);
• регулировка частоты вращения коленчатого вала при работе двигателя на холостом ходу;
• регулировка давления впрыска (в двигателях с Common Rail);
• обеспечение опережения подачи топлива;
• регулировка впрыска топлива в цилиндр.

Теперь, после перечисления основных частей, из которых состоит система, и ее функций становится понятно. что существует очень много причин, вызывающих ошибку EDC. Попытаемся систематизировать информацию и перечислить самые распространенные из них.

Признаки появления ошибки EDC

Кроме непосредственной индикации лампы EDC на панели приборов, существуют другие признаки, символизирующие о неисправности в работе системы управления работы двигателем. Среди них:

• рывки в движении, пропадание тяги;
• прыгающие холостые обороты двигателя;
• издавание машиной громких “рычащих” звуков;
• появление чрезмерного количества черного дыма из выхлопной трубы;
• остановка двигателя при резком надавливании на педаль акселератора, в том числе на скорости;
• максимальное значение оборотов двигателя — 3000;
• принудительное отключение турбины (при ее наличии).

Возможные причины возникновения ошибки EDC и методы их устранения

Одна из причин индикации ошибки EDC на Mercedes Sprinter

Если на приборной доске вашего автомобиля горит лампочка EDC, то диагностику необходимо с помощью компьютерных средств. При наличии у вас сканера вы можете провести ее самостоятельно. В противном случае отправляйтесь на СТО. Старайтесь проводить компьютерную диагностику в официальных дилерских центрах или СТО вашего автопроизводителя. Его специалисты пользуются лицензионными программами. На других тех станциях есть риск, что диагностику будут проводить с помощью “взломанного” ПО, которое может не выявить ошибки. Поэтому рекомендуем вам обращаться к “официалам”.

Основные причины, почему горит EDC, и методы устранения неисправности:

• Засоренные катализаторы. Выход — проверить их состояние, при необходимости почистить или заменить. Другой вариант — замена обратного клапана на топливном фильтре.

Грязный топливный фильтр

• Засорение топливного фильтра. Об этой причине сигнализирует одновременное появление на приборной доске индикаторов EDC и “заправки”. Это приводит к низкому давлению в системе. Выход — замена фильтра или его очистка.
• Неисправность реле, отвечающего за подачу топлива в систему. Выход — проверить его работоспособность, при необходимости заменить.
• Нарушение регулировки момента впрыска горючего (особенно актуально, если был снят топливный насос высокого давления). Выход — выполнить его регулировку (лучше проводить на СТО).
• Неисправность в работе датчика воздуха. Выход — проверить его работоспособность, при необходимости заменить.
• Наличие трещины в вакуумном шланге тормозного привода. Выход — проверить целостность шланга, при необходимости выполнить его замену.
• Забит заборник в баке. Выход — почистить его.
• Неисправности в работе датчика топливного насоса. Выход — проверить его работу, при необходимости заменить.
• Неисправности в работе датчика педали акселератора. Выход — проверить его работу, при необходимости заменить.
• Неисправности в работе датчика положения педали сцепления (актуально для автомобилей Mercedes Vito, особый признак — невозможность набрать обороты двигателя свыше 3000 во время езды). Выход — проверить его работу, при необходимости заменить.
• Не работают свечи накала подогрева топлива. Выход — проверить их работу, выявить неисправные, заменить.
• Перелив топлива в “обратку” через форсунки. Выход — выполнить проверку форсунок. При обнаружении дефектных выполнить их замену, а лучше всего комплекта.
• Проблемы в работе датчика, считывающего метки на маховике. В некоторых моделях, например, Mercedes Sprinter, он не прикручивается, а просто одевается и может слететь на плохих дорогах. Выход — проверить его работу, при необходимости произвести замену.
• Неисправности в цепи датчика температуры топлива. Выход — проверить работу датчика и целостность его цепей. При необходимости выполнить ремонт или замену (актуально для автомобилей Mercedes Vito, находится на топливной рейке, за топливным фильтром).
• Проблемы в работе ТНВД или ТННД. Выход — проверить их работу, выполнить ремонт (специализированные автосервисы выполняют ремонтные работы данных насосов) или замену.
• Завоздушивание топливной системы вследствие того, что закончилось топливо. Выход — прокачивание системы, принудительный сброс ошибки в ЭБУ.
• Поломка системы ABS. У некоторых автомобилей при поломке элементов системы блокировки тормозов вместе с лампой ABS индикации о проблемах в ABS загорается и лампа EDC. Выход — проверить работу системы ABS, произвести ее ремонт. В некоторых случаях помогает замена “жабки” в тормозной системе.
• Неисправность регулятора давления на топливной рейке. Выход — проверить его работу, при необходимости заменить.
• Отсутствие контакта на датчике давления в рампе. Выход — проверить, есть ли контакт, плотно ли надет разъем на датчик давления.
• Неисправности в работе датчика управления турбиной (при его наличии). Выход — проверить работу датчика, при необходимости заменить.

Форсунки

• Плохой контакт форсунок. Выход — проверить крепление трубок к форсункам и распределительной рампе, а также контакты на форсунках и датчиках, при необходимости почистить, улучшить контакт.
• Неисправность в работе датчика наддува и его цепи (при его наличии). Выход — проверить его работу, “прозвонить” цепь. При необходимости провести ремонт или замену элементов.
• Ошибка в работе ЭБУ. Это достаточно редкое явление, однако советуем вам сбросить ошибку программным методом. Если она появится повторно — искать причину ее появления.
• Проблемы в работе проводки (обрыв провода, повреждение изоляции). Здесь невозможно дать определенных рекомендаций, поскольку повреждение изоляции проводки в системе EDC может стать причиной ошибки.

После устранения причины возникновения ошибки не забудьте сбросить ее в ЭБУ. Если вы ремонтируете машину на СТО, мастера выполнят это за вас. Если же вы проводите ремонт самостоятельно — снимите минусовую клемму аккумулятора на 10…15 минут с тем, чтобы информация исчезла из памяти.

Владельцам автомобиля IVECO DAILY, посоветуем проверить целостность минусового провода и его изоляции, который идет на клапан регулирования давления (MPROP). Решением является покупка новой фишки на клапан и жгута (зачастую при больших токах провода и пины прогорают). Дело в том, что этот элемент является “детской болезнью” данной модели. Владельцы часто сталкиваются с ней.

Заключение

Как видите, причин возникновения ошибки существует много. Поэтому при ее возникновении рекомендуем вам первым делом выполнить компьютерную диагностику. Это избавит вас от лишних трат времени и усилий. Ошибка EDC не является критичной, и если машина не глохнет, то ей можно пользоваться. Однако не рекомендуем вам долго ездить с горящей лампой EDC, не узнав истинной причины. Это может привести к другим неисправностям, ремонт которых обойдется вам в дополнительные растраты.

Не нашли ответ на свой вопрос?
