Где находится предохранитель на печку в приоре?

Предохранитель моторедуктора печки приора

Без паники.Не нужно думать, что перегорел блок управления климатом(ценой

6 000руб.).В общем, не торопитесь тратится на дорогостоящий ремонт.Моя приора по стеклам 2009г.в., комплектация люкс+, кондер HallaОтопитель не включался ни на какой из скоростей…

Из-за заклинивания электровентилятора отопителя по причине обледенения или при попадании в крыльчатку каких-то посторонних частиц, под капотом, примерно в центре жабо, под дворником (см. фото)выгорает дешевый термопредохранитель: 250v, 10A, 142 °C, который установлен в очень дорогостоящий регулятор частоты вращения(если не ошибаюсь

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи которые защищены данным предохранителем. Где находятся предохранители приоры и как заменить описано ниже. На данной странице описаны блоки предохранителей для приоры и приоры 2 (внизу страницы).

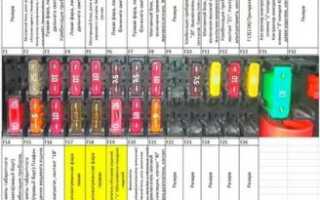

Монтажный блок реле и предохранителей ВАЗ 2170 — Лада Приора.

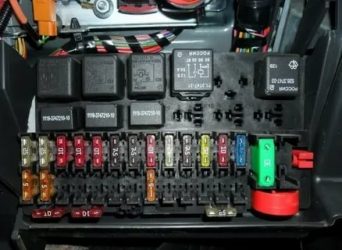

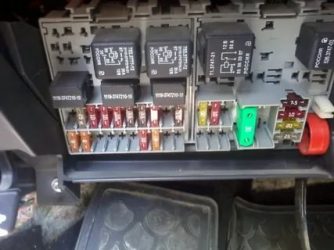

Где находится: в салоне, в панели приборов с левой стороны снизу под крышкой.

Открутить три замка

Расположение реле и предохранителей

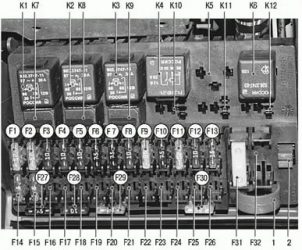

Расположение реле и предохранителей в монтажном блоке: 1,2- пинцеты; K1 — реле включения электровентилятора радиатора системы охлаждения двигателя; K2 — реле включения обогрева заднего стекла лады приоры; КЗ — реле включения стартера; K4 — дополнительное реле (реле зажигания); K5 — место для резервного реле; K6 — реле включения омывателя и очистителя ветрового стекла; K7 — реле включения дальнего света фар; K8 — реле включения звукового сигнала; K9 — реле включения тревожного сигнала; K10, K11, K12 — места для резервного реле; F1-F32 — плавкие предохранители приоры

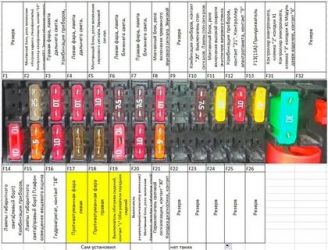

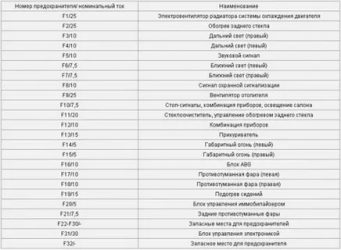

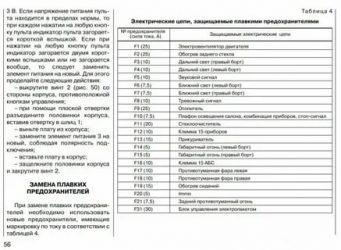

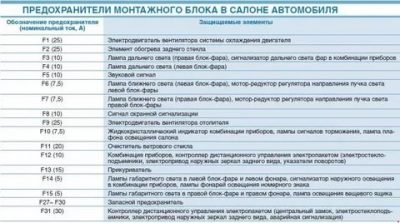

Расшифровка предохранителей приорыF1-F32

Защищаемая цепь (расшифровка)

Электровентилятор радиатора системы охлаждения двигателя

Цепи электрооборудования автомобилей защищаются плавкими вставками, предотвращающими перегрев и воспламенение проводки. Знание схемы предохранителей Приора позволит владельцу обнаружить вышедший из строя элемент. Кроме того, по сгоревшему элементу можно установить работающий во внештатном режиме узел электрики.

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Блок силовых вставок Приора

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Номер на фото	Номинал, А	Назначение элемента
F1	30	Защита цепей подачи питания на систему ЭСУД (управление работой двигательной установки)
F2	40 (встречается вариант на 60 А)	Питание электромотора вентилятора охлаждения, дополнительный контроллер системы зажигания, нити обогрева стекла, блок управления электропакетом
F3	30 (встречается вариант на 60 А)	Управление работой электромотора вентилятора охлаждения, клаксон, сирена штатной сигнализации, замок управления зажиганием, цепи комбинации приборов, подсветка салона, питание огней торможения и прикуривателя
F4	60	Первая цепь генератора
F5	50	Питание и управление мотором электромеханического усилителя руля
F6	60	Вторая цепь генератора

Предохранители Лада Приора

Для защиты автомобиля от перегрузок и коротких замыканий используют различного рода коммутационные аппараты. В данной статье речь пойдет именно о предохранителях и реле, о их местонахождении и назначении.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей,  путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуетсямагнитное поле, которое в свою очередь начинает притягивать к себе якорь, накоторый закреплены подвижные контакты реле. Вследствие этого подвижные контактызамыкаются с неподвижными и электрическая цепь замыкается.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до негоможно путем поворачивания фиксирующих клипс на 90 гр. Затем потянувдикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен подцентральной консолью в салоне автомобиля добраться до него можно сняв боковуюкрышку воздуховода ног пассажира или водителя. В основном там расположены релеи предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается вподкапотном пространстве. В нем расположились силовые предохранители автомобиляПриора, которые потребляют большое количество электроэнергии. Возлеаккумуляторной батареи и блока ABS.Для того чтобы добраться до предохранителей в данном блоке необходимо потянутькрышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышеннымуровнем комфорта и в некоторых комплектациях Приоры устанавливаетсяклиматическая система с кондиционером. Именно в таких автомобилях есть блокпредохранителей и реле кондиционера. Он так же расположился в подкапотномпространстве, над блоком ABS.Для того чтобы добраться до предохранителей в данном блоке необходимоотщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в несколькихмодификациях, следовательно, и блоки предохранителей у них тоже разные. Далеепо тексту будут указаны все устанавливаемые блоки предохранителей на автомобильЛада Приора.

В салоне расположены основной блок предохранителей и реле, идополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которыеустанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектациимашины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах упереднего пассажира, для того чтобы добраться до него необходимо снятьпластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависитот комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реледополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приорыустанавливаются не только в салоне, но и в подкапотном пространстве. Внекоторых комплектациях автомобилей устанавливается 2 монтажных блока вподкапотном пространстве.

Силовые предохранители устанавливаются на все автомобилилада приора вне зависимости от комплектации.

Таблица силовыхпредохранителей  в подкапотномпространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционерустанавливается дополнительный монтажный блок в подкапотном пространствеотвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранителипоэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

1. Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
2. Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
3. Реле двигателя вентилятора правого;
4. Дополнительное реле вентиляторов;
5. Реле двигателя вентилятора левого;
6. Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
7. Предохранитель компрессора кондиционера (15 А);
8. Реле отвечающее за работу двигателя отопителя;
9. Реле компрессора кондиционера;

Предохранители и реле автомобиля с кондиционером Panasonic

1. Реле скорости отопителя;
2. Реле двигателя вентилятора правого;
3. Реле включение вентиляторов последовательно;
4. Реле двигателя вентилятора левого;
5. Предохранитель левого двигателя вентилятора (30А);
6. Предохранитель правого двигателя вентилятора (30А);
7. Предохранитель электродвигателя отопителя салона (40А);
8. Предохранитель компрессора кондиционера (15А);
9. Реле электродвигателя вентилятора отопителя салона;
10. Реле компрессора кондиционера;

ВАЖНО

Важно знать, что заменять предохранители иными предметами категорически запрещено. Вставлять в разъем предохранителя перемычки и прочего рода предметы, проводящие электрический ток – ЗАПРЕЩАЕТСЯ. Все это самоуправство может привести к печальный последствиям в лучшем случае к поломке автомобиля, а в худшем к возгоранию автомобиля.

Берегите себя и свой автомобиль.

Как снять или заменить блок предохранителей на лада приора? — Ваз

Стандартные плавкие элементы блока представляют собой пластиковые заглушки, внутри которых установлена плавкая нить. Предназначение последней является передача напряжения.

Каждый компонент проводки подключается к БП вашей Приоры.

Все эти элементы схемы цепи отвечают за функционирование электрических устройств: прикуривателя, печки, бензонасоса, устройства обогрева заднего стекла и так далее.

Если старые модели ВАЗов оснащены одним блоком, то в Ладе Приоре их два. Эти авто, помимо бензонасоса, прикуривателя, печки и других компонентов, оборудованы многими вспомогательными гаджетами, в результате чего одного блока будет мало для поддержки работоспособности всей цепи. К примеру, если в этом случае произойдет короткое замыкание в результате поломки печки, бензонасоса или прикуривателя, то меньше систем транспортного средства пострадают от этого. Но работоспособность бензонасоса останется под вопросом.

Один блок находится рядом с АКБ под капотом машины. Ниже приведена схема БП Лады Приоры и предназначение основных элементов.

Таблица назначения ПП главного блока

Многих владельцев Лад Приор интересует вопрос расположения предохранителя прикуривателя. Элемент, отвечающий за функционирование прикуривателя, находится в этом БП и его видно на схеме.

Второй блок размещен в салоне, под рулем машины, напротив сидения водителя. Благодаря схеме расположения и таблице с нумерацией можно сразу определить какой элемент вышел из строя.

Фото электросхемы салонного блока

Таблица нумерации предохранителей

Как снять и заменить своими руками?

Если с расположением блоков и со схемами все ясно, то рассмотрим процедуру демонтажа звеньев. Если вы уверены в том, что определенные компоненты электропроводки вышли из строя в результате того, что выгорела деталь (к примеру, отвечающая за свет на приборной панели), то блок нужно открыть, а выгоревшие приборы снять и поменять.

В том случае, если работоспособность приборов Лады Приоры не связана с выходом из строя предохранителей, то, возможно, целесообразно осуществить прозвонку всех компонентов цепи по схеме. Ведь причиной поломки могут служить как обрывы в электропроводке, так и замыкания. Далее вы узнаете, как снять и поменять предохранители на Ладе Приоре своими силами.

1. С самого начала нужно подготовить свою Ладу к ремонту. Необходимо снять минусовую клемму АКБ и выключить зажигание.
2. В зависимости от того, где стоят выгоревшие предохранители, вам нужно открыть соответствующий блок. Как сказано ранее, он может быть установлен в моторном отсеке или под рулем. Отожмите фиксаторы, которые крепят его защитную накладку. Сняв накладку, на обратной стороне ее можно увидеть схему. Согласно этой схеме нанесена разметка деталей, отвечающих за функционирование тех или иных устройств. Используйте ее чтобы определить местонахождения поломки.
3. Отодвиньте накладку, которая скрывает блок. Возможно, для этого может потребоваться отвертка.

Установка нового предохранителя

Снятая защитная накладка

1. Таблица назначения поможет выявить выгоревший ПП.
2. Когда поиск сгоревшего звена в блоке Лады завершен, возьмите щипчики, при помощи которых осуществляется демонтаж звеньев. Как правило, вышедшее из строя звено видно по перегоревшей нити, которая проходит через его корпус. Однако, если на нем отсутствуют явные повреждения, то это еще не означает, что деталь целая и рабочая.

Вышедшее из строя звено

1. Теперь монтируйте новый ПП на место вышедшего из строя. Учтите тот факт, что номиналы заменяемых устройств должны совпадать, т.е. если звено с маркировкой 15 ампер, то поменять его нужно на аналогичное.
2. В случае необходимости замены реле операция по смене проводится аналогичным образом. Но для этого не понадобится пинцет – демонтировать реле можно руками. Сделав это, закройте пластиковую накладку БП и не забудьте бросить обратно минусовую клемму батареи.

Когда процедура завершена, включите зажигание и осуществите проверку тех приборов,ПП которых были заменены. Если проблема осталась, то, возможно, она заключается не в работоспособности звеньев. Вероятно, в цепи электропроводки произошел обрыв, который необходимо ликвидировать путем подключения проводов.

«Как осуществить смену ПП своими руками»

Предлагаем вам посмотреть, как осуществляется замена предохранителей на Ладе своими силами.

Источник:

Монтажный блок Приоры — расположение и замена предохранителей

Электрика каждого автомобиля нуждается в защите от перегрузок. Ведь неисправная проводка губительна для автомобиля. Самый негативный вариант – это возгорание проводки.

Как и во всех автомобилях, в автомобиле Приора блок предохранителей призван обезопасить проводку от перегрузок. Он оснащен предохранителями и реле. Реле предназначены для оборудования, требующего для работы ток большой величины. Реле защищают контакты выключателей от перегорания.

Обратим внимание на то, как устроена схема блока предохранителей: Приора комплектуется плавкими предохранителями.

Принцип действия таких предохранителей следующий: при прохождении через предохранитель более высокого тока, чем нужно, плавкая вставка, находящаяся внутри предохранителя перегорает, тем самым размыкая цепь. Такой простой принцип работы спасает электронику автомобиля от поломки.

Помните, в автомобиле отказала какая-либо электроника: будь-то это стеклоподъемники, свет или электрообогреватель сидений – не спешите паниковать и ехать в сервис. Возможно, проблема лишь в том, что предохранитель сделал свою работу и разомкнул цепь.

Учитывая, как располагается тот или иной блок предохранителей, ВАЗ 2170 Приора позволяет владельцу самому осуществить замену. Но даже если действительно предохранитель перегорел, не торопитесь его менять. Выясните, по какой причине это произошло. Возможно, в каком-то из участков цепи происходит короткое замыкание. Если его не устранить, то от замены предохранителя не будет толку.

Установленная в автомобиле Лада Приора электросхема: блок предохранителей и реле – позволяет уберечь ваш автомобиль от дорогостоящего ремонта. Важно понимать назначение каждого их элементов, чтобы принимать соответствующие меры.

Если будут иметься знания, как устроен (в совокупности с тем, как устроена у всего автомобиля электрическая схема) блок предохранителей, Приора станет для вас открытой книгой.

В автомобиле Лада Приора, блок предохранителей не один – их несколько. Существует один основной блок и три дополнительных. Основной располагается под капотом со стороны АКБ. Здесь немного предохранителей. Они маркируются слева направо и имеют следующую расшифровку:

• 1) F1(цвет зеленый) – Электронная система управления двигателем (60 А)2) F2(цвет зеленый) – электропакет, электровентилятор двигателя, реле загрузки выключателя зажигания, обогрев заднего стекла; (60 А)
• 3) F3(цвет оранжевый) –питание прикуривателя, стоп-сигнала, салонный свет, комбинация приборов, питание вентилятора системы охлаждения, звуковой и тревожный сигналы, а так же замок зажигания; (60 А)4) F4(цвет синий) – генератор (60 А)
• 5) F5(цвет красный) – ЭУР (50 А)6) F6(цвет синий) – генератор (60 А)

Также под капотом есть второй блок предохранителей. Отведя на систему кондиционирования дополнительный блок реле и предохранителей, Лада Приора еще на немного приблизилась к иностранным автомобилям в плане электронадежности.

Блок включает в себя: предохранители цепи питания правого и левого электровентилятора (по 30 А), электровентилятора отопителя (40 А) и компрессора (15 А); реле электровентилятора правого и левого, электровентилятора отопителя и компрессора.

Следующий блок стоит за центральной панелью. Для этого нужно демонтировать облицовку центральной панели справа.

В автомобиле ВАЗ 2170 Приора блок предохранителей, находящийся за центральной панелью, представлен небольшим блоком. Там установлены следующие предохранители: для цепи главного реле и блокирования стартера (15 А), для питания ЭБУ (7,5 А), для электробензонасоса (15 А). Также установлено главное реле и реле для запуска бензонасоса

Четвертый блок предохранителей в Приоре расположен с водительской стороны, под рулем слева. Облицовочная крышка крепится на 3 винтах. В данном блоке находится предохранителей больше всего.

1. В отличие от того, как на предшественниках реализована распиновка блока предохранителей, Приора имеет следующую модификацию:
2. F1 – электровентилятор радиатора системы охлаждения двигателя – 25А
   F2 – обогрев заднего стекла – 25А
3. F3 – дальний свет (с правого борта) – 10А

• F4 – дальний свет (с левого борта) – 10АF5 – звуковой сигнал – 10А
• F6 – ближний свет (с левого борта) – 7,5А
• F7 – ближний свет (с правого борта) – 7,5АF8 – тревожный сигнал – 10А
• F9 – вентилятор отопителя – 25А
• F10 – Комбинация приборов, освещение салона, стоп-сигнал – 7,5АF11 – стеклоочиститель, управление обогревом заднего стекла – 20А
• F12 – вывод «15» приборов – 10А
• F13 – предохранитель прикуривателя – 15АF14 – габаритный свет (левый борт) – 5А
• F15 – габаритный свет (правый борт) – 5А
• F16 – вывод «15» АБС – 10АF17 – фара противотуманная левая – 10А
• F18 – фара противотуманная правая – 10А
• F19 – обогрев сидений – 15АF20 – блок управления иммобилизатором – 5А
• F21 – задний противотуманный свет – 7,5А
• F22-30 – резервное место —F31 – предохранитель блока комфорта – 30А
• F32 – резервное место для предохранителей —

В автомобиле приора реле в данном блоке имеют следующие задачи:

1. К1 – включение электровентилятора радиатора системы охлаждения двигателя
   К2 – включение обогрева заднего стекла
2. К3 – запуск стартера
3. К4 – доп. реле
   К5 – резерв
4. К6 – включение омывателя и очистителя ветрового стекла;
5. К7 – включение дальнего света фар;К8 – включение звукового сигнала;

   К9 – включение тревожного сигнала;

6. К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Как заменить предохранитель печки в Ладе Приора

Электроника в любом автомобиле — это сложная система, которая состоит из множества деталей. Важное место занимает вопрос защиты, суть которого заключается в предохранителях и реле. Многие водители знают, если возникает проблема с механизмом, который подпитывается током, нужно проверять защитные детали на предмет перегорания. То же самое касается и отопителя. Поэтому темой нашего разговора является реле и предохранитель печки Приора: где находится, как снять и установить исправный элемент.

Вводное слово о защитных элементах

Электрические цепи на Приоре нуждаются в защите, функции которых выполняют предохранители. Эти элементы оснащены плавкими вставками. Они рассчитаны на максимальный показатель силы тока, который для каждого предохранителя различный. Размещаются эти защитные элементы в специальном блоке с левой стороны от водителя, внизу панели приборов. Предохранитель печки Приора, равно как и другие защитные элементы, имеет штырьковую форму, внутри которой имеется плавкая вставка. Именно эта вставка имеет свойство перегорать в тот момент, когда сила тока превышает допустимое значение.

В структуре электромонтажной схемы присутствуют ещё одни защитные элементы: реле. Они устанавливаются на самых мощных потребителях тока. К ним относится нагревательная система на заднем стекле, мотор вентилятора отопителя, охлаждающий вентилятор двигателя, автомобильный сигнал. Такие защитные детали также размещаются в общем блоке. Реле отопителя Приора необходимы для снижения токовой нагрузки, которая оказывается на контакты переключателей. С такой системой защиты контактные пары не перегорают.

В случае возникновения неисправностей с отопителем, необходимо обращать внимание на реле также. Теперь, когда мы выяснили где находится предохранитель печки Приора, можно идти дальше и знакомиться с другими аспектами замены этого важного элемента.

Как добраться до защитных деталей?

Итак, предохранитель и реле печки Приора где находится мы уже выяснили — это специальный блок. Теперь нужно разобраться с тем, как добраться непосредственно до защитных элементов. Блок оснащён защитной крышкой, которая легко снимается. Для этого необходимо провернуть три блокировочных замка на крышке на 90 градусов. На крышке имеются фиксаторы, которые создают сопротивление. Достаточно приложить немного усилий и крышка будет демонтирована.

Какие предохранители отвечают за работу отопителя?

Под крышкой находится большое количество защитных деталей, на каждой из которых имеется маркировка. Именно при помощи маркировки можно определить необходимую деталь, которая отвечает за конкретную цепь. Поскольку нас интересует отопитель, то рассматривать все элементы просто нет смысла, необходимо выяснить какой предохранитель отвечает за печку на Приоре.

Внимание стоит обратить на элемент с маркировкой F1, отвечающий за работу вентилятора радиатора двигателя. Он рассчитан на 25А. О его неисправности может говорить неработающий вентилятор. Чтобы исключить поломку самого вентилятора и двигателя, необходимо напрямую подать напряжение с аккумулятора 12 В. При исправности двигателя стоит изучить предохранитель F1.

За работу вентилятора отопителя отвечает элемент F9, который также рассчитан на 25А. Не все проблемы с печкой можно связать с неисправным предохранителем. При отсутствии работоспособности отопителя на всех режимах необходимо в первую очередь проверить регулятор скоростей и двигатель, подав на него напряжение в 12В.

При выявлении неисправности двигателя стоит осмотреть щётки, которые часто выступают причиной неработающего состояния. Отопитель может работать только на последнем режиме, а на первых не подавать никаких признаков жизни. В этом случае проблема заключается в сопротивлении отопителя, потребуется выполнить замену резистора.

В автомобилях с кондиционером частой причиной неисправности отопителя выступает термопредохранитель. Найти его можно возле добавочного сопротивления.

Как видите, не всегда предохранитель отопителя Приора вызывает поломку печки. Поэтому не стоит спешить менять его на новый. Более того, при частом сгорании защитного элемента стоит заняться поисками истинной причины, которая может находиться в электрической цепи. Эта работа длительная и кропотливая, но выполнить её нужно обязательно.

Тонкости замены

Некоторые автовладельцы при замене защитных деталей выбирают элемент с меньшим или большим номиналом. Делать это категорически запрещено. Необходимо выбирать аналогичный элемент, чтобы в дальнейшем с автомобилем не возникало проблем. Ещё одним обязательным и важным моментом является отключение клеммы со знаком «+» от аккумулятора.

Предохранитель, расположенный сбоку, можно демонтировать без использования каких-либо инструментов. Он легко вытаскивается пальцами, достаточно преодолеть сопротивление, которое создаётся подпружиненными контактами. А вот элементы, которые располагаются между другими предохранителями, так просто не достанешь. Для этих целей предусмотрен специальный пинцет. Находится он тут же, в блоке, с правой стороны. После выполнения замены неисправного элемента на исправный, можно подключать клемму и проверять работоспособность печки. Осталось установить защитную крышку и провернуть блокировочные замки.

Никто из нас не застрахован от поломок в дороге. Понятно дело, никто не возит с собой набор запасных элементов. Из этой ситуации есть выход, но применяться он может только в крайних случаях, когда нужно просто доехать до ближайшего населённого пункта, чтобы купить замену неисправному элементу. Понадобится медная проволока, которую необходимо обернуть вокруг контактов плавкой вставки. Такой ремонт носит исключительно временный характер и может быть использован исключительно в крайнем случае.

Мы постарались ответить на все вопросы, которые связаны с заменой предохранителя отопителя в Ладе Приора. Следуйте предоставленным советам, соблюдайте осторожность и не откладывайте на потом ремонт своего авто.

Схема реле и предохранителей Лада Приора

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

ГДЕ НАХОДЯТСЯ ПРЕДОХРАНИТЕЛИ НА ПРИОРЕ

• Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
• Блок предохранителей под капотом, который находится возле расширительного бачка.
• Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

СХЕМА БЛОКА ПРЕДОХРАНИТЕЛЕЙ ПРИОРЫ

№ предохранителяСила тока, А«Стандарт» и «Норма»«Норма» с кондиционером и «люкс»F125Вентилятор радиатора системы охлаждения двигателяРезервF2 25 Обогрев заднего стеклаМонтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.F3 10 Правая фара, дальний светПравая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.F4 10 Левая фара, дальний светF5 10 Звуковой сигналМонтажный блок, реле включения звукового сигнала. Звуковой сигнал.F6 7.5 Левая фара, ближний светF7 7.

5 Правая фара, ближний светF8 10 Тревожный сигналМонтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.F9 25 Предохранитель печки ПриорыРезервF10 7.5/10*Освещение салона, панели приборов, стоп-сигналКомбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.F11 10/20*СтеклоочистительМонтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а».

Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».F12 20/10* Клемма 15 приборовКомбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2.

Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».

F13 15 Предохранитель прикуривателя ПриорыF14 5 Левая фара, габаритный огонь, освещение номерного знака, освещение багажникаЛампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2F15 5 Правая фара, габаритный огоньЛампы габаритного света(правый борт) Плафон освещения вещевого ящикаF16 10 Клемма 15 АБСГидроагрегат, контакт «18»F17 10 Левая противотуманная фараF18 10 Правая противотуманная фараF19 15 Обогрев сиденийВыключатель обогрева сидений, контакт «1» Обогреватели передних сиденийF20 5/10*Блок управления иммобилизаторомВыключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»F21 7.5/5*Задние противотуманные фонариПереключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»F22-/20*РезервЭлектродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)F23-/7.5*РезервБлок управления стеклоочистителями и внешним освещением, контакт «20»F24-F30  РезервF3130 Блок управления электропакетомКонтроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двериF32 Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Реле«Норма»«Норма» с кондиционером«Люкс»К1реле включения электровентилятора радиатора системы охлаждения двигателяРезервРеле включения ближнего света и габаритных огней фар(система автоматического управления освещением)К2реле включения обогрева заднего стеклаК3реле включения стартера ПриорыК4дополнительное реле (реле зажигания)К5место для резервного релеК6реле включения омывателя и очистителя ветрового стеклаК7реле включения дальнего света фарК8реле включения звукового сигналаК9реле включения тревожного сигналаК10РезервРеле включения противотуманных фарК11РезервРеле включения обогрева передних сиденийК12Резерв

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПРИОРЫ ПОД КАПОТОМ

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

• предохранитель цепи питания электровентилятора правого (30 А);
• предохранитель цепи питания электровентилятора левого (30 А).
• реле электровентилятора правого;
• реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
• реле электровентилятора левого;
• предохранитель цепи питания электровентилятора отопителя (40 А);
• предохранитель цепи питания компрессора (15 А);
• реле электровентилятора отопителя;
• реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

• Максимальная скорость вентилятора отопителя
• Правый вентилятор
• Реле последовательного включения вентиляторов (низкая скорость)
• Левый вентилятор
• Предохранитель левого вентилятора (низкая скорость)
• Правый вентилятор
• Вентилятор отопителя
• Компрессор
• Вентилятор отопителя
• Компрессор

ДОПОЛНИТЕЛЬНЫЙ МОНТАЖНЫЙ БЛОК ПРИОРЫ

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Блок предохранителей схема и расположение на Лада Приора ВАЗ-2170, 2171, 2172

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора)	Сила тока, Ампер	Защищаемая цепь
F1	25	Электровентилятор системы охлаждения двигателя (Приора)
F2	25	Обогрев заднего стекла (Приора)
F3	10	Дальний свет (правая сторона) (Приора)
F4	10	Дальний свет (левая сторона) (Приора)
F5	10	Звуковой сигнал (Приора)
F6	7.5	Ближний свет (левая сторона) (Приора)
F7	7.5	Ближний свет (правая сторона) (Приора)
F8	10	Тревожный сигнал (Приора)
F9	25	Вентилятор отопителя (Приора)
F10	7.5	Комбинация приборов, освещения салона, стоп сигнал Приоры
F11	20	Стеклоочиститель, обогрев заднего стекла Приоры
F12	10	Вывод № 15 от приборов (Приора)
F13	15	Прикуриватель Приоры
F14	5	Габаритный свет (левая сторона), Приора
F15	5	Габаритный свет (правая сторона), Приора
F16	10	Вывод № 15 системы ABS Приоры
F17	10	Приоры левая
F18	10	Приоры правая
F19	15	Обогрев сидений Приоры
F20	5	Блок управления иммобилизатором Приоры
F21	7.5	Задний противотуманный свет Приоры
F22-30	—	Резервное место для предохранителей в Приоре
F31	30	Блок управления электропакетом автомобиля Приора
F32	—	Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Блок предохранителей Лада Приора под капотом:

Расшифровка предохранителей:

В нем 6 предохранителей F1,F2,F3,F4,F5,F6.

Предохранитель F1 питает контрольную точку S2 реле зажигания, реле бензонасоса, ЭБУ, форсунки свечи и т.д

Реле зажигания и Реле бензонасоса в Приоре расположены здесь:

Предохранитель F2 питает контрольную точку S4

Предохранитель F3 питает контрольную точку S1

Предохранитель F4 и F6 два силовых предохранителя от + Генератора к + Аккумулятора

Предохранитель F5 Питание электроусилителя руля

А вот блок реле, расположенный под капотом:

Схема предохранителей приора

Особенность автомобилей Лада Приора в том, что у них не 1 блок монтажных предохранителей. Предохранитель считается одним из самых простых в монтаже и эксплуатации элементов машины, выполнить замену его несложно. Его задача – максимально защищать элетропроводку транспортного средства.

Если происходит отказ электрических деталей или систем, механик или владелец в первую очередь обращает внимание на состояние предохранителей, нет ли перегоревших проводков. Схема предохранителей приора располагается блоками, локализуется в разных местах авто. Это обосновано значительной экономией электрической проводки.

К примеру, на случай короткого замыкания в одном месте, остальная часть машины не пострадает.

Основной монтажный блок расположен рядом с сердцем автомобиля – аккумулятором, находится под капотом. Абсолютно все детали этой конструкции маркированы латинской буквой «F», что определяет относительно небольшую мощность оборудования.

Особенности

Корпус изделия создан из плавкого материала – пластика, внутри находится специфическая нить, проводящая электрический ток. Что представляет собой корпус? Это система крепления контактов конструкции плавкой нитью. Блок подключен к главной электрической цепи машины. ПП (плавкий предохранитель) монтирован в специальный корпус, для надежности.

Как размещаются блоки

Всего монтажных блоков несколько: два основных и один дополнительный, который располагается возле переднего пассажирского сиденья с левой стороны. Чтобы получить к нему доступ, нужно всего лишь открутить винтики с помощью отвертки крестового типа. Основной блок находится с левой стороны от водителя, в нижней части пола. Его также называют «салонный».

Открывается очень просто: достаточно провернуть на 90 градусов фиксаторы и открыть крышку. Подкапотная конструкция расположена возле бачка расширителя, рядом с аккумулятором. Для каждого короба есть своя плотная крышка, которая закрывает внутренний механизм от воздействия агрессивных факторов. Рассмотрим каждый из блоков по отдельности.

Пространство под капотом

Каждый из элементов маркирован латинской буквой «F».К этой категории относятся:

• F1 – изделие темного зеленого цвета, предназначенное для защиты системы контроля двигателя и блока управления автомобиля;
• F2, 3 – ПП синего оттенка, которые относятся к категории общих. Они предназначены для защиты всех элементов и цепей, подключенных к предохранителям внутри салона;
• F4 – деталь ярко – красного цвета, мощность – 50 ампер. Предназначен для защиты электроусилителя рулевой конструкции;
• F6 — предназначение – оказать защиту силовой цепи генератора, элемент синего оттенка, мощностью в 60 ампер.

Все перечисленные предохранители в основном рассчитаны на большие емкости и токи, их основная цель – защитить самые важные электрические узлы и системы автотранспортного средства. Если какой – либо элемент перегорит, мотор не заведется, возможен полный отказ всего электрического оборудования машины.

Салонные предохранители

Здесь также есть реле, подразумевающие мощную нагрузку электрических цепей. Это размещение удобно: если возникает неисправность, ее просто найти и диагностировать (просто коммутировать отдельную цепь). Расположение деталей внутри салона такое:

• вентилятор на 25 ампер, предназначенный для обдува радиатора;
• элемент для нагрева стекла заднего вида;
• правая и левая фары с дальним светом, каждая мощностью на 10 ампер;
• сигнал (клаксон), мощность 10 А;
• «аварийка»;
• правая и левая фары ближнего света, каждая мощностью по 7, 5 ампер;
• вывод панели приборов, клемма;
• двигатель вентиляционной системы печки;
• свет внутри салона, приборная панель и сигнал «стоп» (задний);
• «дворники»;
• фонари противотуманного назначения;
• система подогрева сидений;
• задний фонарь с функцией противотуманки;
• если необходим – резерв.

Благодаря такому точному описанию, несложно найти причину неисправности и решить ее. Также, достаточно просто найти предохранитель каждой отдельной системы.

Как определить неисправность электрической цепи

Просто знать месторасположение предохранителя недостаточно. Сложнее найти причину поломки, устранить ее и подобрать новый элемент. Если возникла неисправность, откройте защелки, отвинтите крышку. Первым делом проверьте, не перегорел ли предохранитель, выясните причину проблемы. Что для этого нужно? В первую очередь, проверить цепь, которую он защищает, внимательно осмотреть ее всю, от начала (узла) и до источника питания. Для этого можно задействовать простой мультиметр или лампу для контроля.

Чтобы обнаружить обрыв или поломку, необходимо выполнить такие действия:

• один из щупов оборудования (мультиметра) необходимо вывести на панель машины. То же самое касается и контрольной лампы;
• проворачивается ключ зажигания, проводом касаются клеммы провода, который подвергается проверке. Если напряжение отсутствует, рекомендуется осмотреть вход проводника, произвести замер в той точке;
• этапы повторяют на каждом участке, выявляя проблемный элемент.

Обязательно нужно сделать заключение о возможной причине поломки. Чаще всего это может быть контакт, который не подключен или перегорание детали или проводки.

В монтажных блоках машины находятся и реле, которые производят коммутирование нагрузки. Почему так важно применять именно электромагнитные реле? Это объясняется тем, что необходимо защищать контакты переключателей от перегорания, если происходит сильная нагрузка.

Нередко причиной поломки может послужить залипание контактов реле, поломка электрической магнитной катушки. Если возникают подобные неисправности, реле не способно притянуть электрическим магнитом, поэтому контакты не замыкаются. Чтобы качественно решить эту проблему рекомендуется обратиться в автосервис для полной замены сломанных деталей.

Особенности замены сломанных деталей

Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.

Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.

При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.

Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.

Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.

Алгоритм выполнения работ заключается в следующем:

• подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
• в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
• далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
• отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
• чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
• смените предохранитель, подобрав идентичный, с одинаковым номиналом.

Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.

Снятие монтажного блока

В первую очередь отсоедините клемму от аккумулятора и снимите крышку блока. Далее стоит открутить винт крепления на панели приборов и снять сам МБ. Сделать это несложно: поддеть крючками крепления. Демонтируйте реле и ПП, отожмите фиксирующие детали клеммы электрической проводки. Не стоит забывать пометить все провода, которые снимаются с МБ – это в дальнейшем поможет не перепутать их местами и монтировать на прежнее место. Установка (обратная) выполняется точно таким образом.

Что нужно знать о дополнительном блоке

Для того, чтобы добраться к дополнительному блоку, необходимо снять облицовку пола и отсоединить клемму, колодку с электрической проводкой от блока электронного управления. Предохранитель извлекается с помощью пинцета.

Какой предохранитель на печку приора

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Где находятся предохранители на Приоре

1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
2. Блок предохранителей под капотом, который находится возле расширительного бачка.
3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

Схема блока предохранителей Приоры

№ предохранителяСила тока, А«Стандарт» и «Норма»«Норма» с кондиционером и «люкс»

F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7. 5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7.5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30	Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Реле«Норма»«Норма» с кондиционером«Люкс»

К1	реле включения электровентилятора радиатора системы охлаждения двигателя	Резерв	Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2	реле включения обогрева заднего стекла
К3	реле включения стартера Приоры
К4	дополнительное реле (реле зажигания)
К5	место для резервного реле
К6	реле включения омывателя и очистителя ветрового стекла
К7	реле включения дальнего света фар
К8	реле включения звукового сигнала
К9	реле включения тревожного сигнала
К10	Резерв	Реле включения противотуманных фар
К11	Резерв	Реле включения обогрева передних сидений
К12	Резерв

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-
   ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.
