Инжектор в машине что это?

Принцип работы инжектора

2864 Просмотров

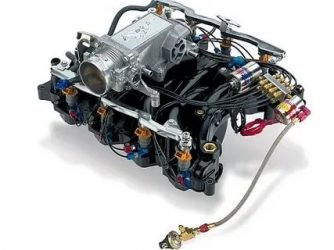

Инжектор это система точечной подачи топлива, которая пришла на смену карбюраторам. О преимуществах и минусах ее можно спорить бесконечно, так как среди автомобилистов имеются приверженцы обеих систем питания двигателя, а сегодня мы поговорим, как устроен инжектор. Эти знания пригодятся всем автолюбителям, чей автомобиль оснащен данным узлом. Никогда не помешает знать, как функционирует и из каких элементов состоит инжектор, так как могут возникнуть ситуации, требующие его ремонта.

О форсунках и принципе действия

По сути инжектор в автомобиле – это форсунка, которая служит для распыления не только жидкостей, в нашем случае топлива, но и газа. Впервые такая технология была применена еще в 1951-ом году, однако на протяжении долгого времени ее не использовали в автомобилестроении из-за сложной конструкции.

Уже в конце прошлого века инжекторы стали широко распространяться, так как эксплуатационные показатели этих систем во многом превосходили всем привычные уже карбюраторы. В итоге уже в первое десятилетие текущего года эта система практически полностью вытеснила карбюраторы с рынка. Многие современные автомобили оснащены инжектором с распыленным впрыском.

Как это работает?

Инжектор служит для осуществления подачи топливной смеси исключительно посредством прямого топливного впрыска, который осуществляется через одну или несколько форсунок. Топливо попадает изначально во впускной тракт мотора или же напрямую в рабочий цилиндр силового агрегата.

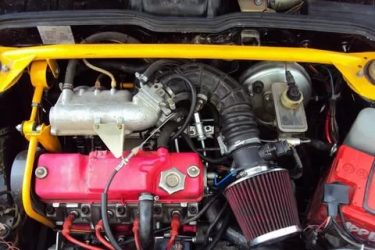

Все авто, оснащенные такой инновационной системой питания, называют инжекторными. Классификация такого впрыска всегда зависит строго от того, какой именно принцип действия, место расположения узла, а также количества форсунок.

Что касательно моновпрыска, то эта система примечательна тем, что впрыск топливной смеси осуществляется исключительно одной форсункой во все работающие цилиндры ДВС.

Чаще всего такая инновационная система питания мотора автомобиля монтируется на впускной коллектор, то есть на место, где обычно устанавливали такое устройство, как карбюратор. В отрасли автомобилестроенич данная система уже не востребована и считается устаревшей. Многие современные машины оснащены системами распределенного впрыска, то есть на каждый цилиндр приходится по одной форсунке.

Примечательно, что впрыск может быть одновременным, что есть топливная смесь посредством форсунок будет одновременно попадать в цилиндры, а также парно-параллельным, когда механический привод открывает форсунки попарно.

В таком случае одна из форсунок срабатывает на впрыске, а другая на выпуске. Чаще всего этот тип впрыска применяется на этапе запуска силового агрегата, а также при неисправностях именно датчика положения распредвалов.

Принцип работы инжектора любого автомобиля всегда базируется на применении сигналов, приходящих на форсунки с микроконтроллера, а они считывают данные с многочисленных электронных датчиков. Они собирают данные о интенсивности вращения коленчатого вала, мгновенном расходе воздуха, температуры мотора, а также положении дроссельной заслонки.

Центральный контроллер обрабатывает все эти данные и уже потом определяет, как именно осуществлять подачу топлива и когда это делать, а также управлять зажиганием топливной смеси. Из этого следует, что система современного инжектора постоянно меняет алгоритм работы с учетом показаний многочисленных датчиков.

Что включает в себя инжектор?

• Бензонасос – устройство, которое под давлением качает топливо из бака;
• Электронный блок управления – устройство, руководящее впрыском на основании данных датчиков;
• Устройство для нагнетания определенного давления на форсунках;

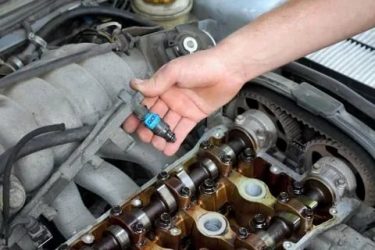

• Комплект форсунок или одна моно-форсунка;
• Пакет датчиков.

Принцип работы инжектора и его устройство предельно просто и понятно, однако и здесь есть характерные особенности, которые все поклонники карбюраторного впрыска относят к недостаткам. Например, стоимость отдельных узлов инжектора достаточно велика, что вызывает немало осложнений на этапе ремонта системы.

В целом и ремонтопригодность здесь низкая, а требования к качеству топливной смеси очень высокие.

Диагностировать неисправности инжектора можно, но для этого требуется специальное оборудование, стоимость которого тоже велика.

О том, как работает инжектор в автомобиле, можно говорить достаточно долго, если вникать в работу каждого датчика и центрального контроллера. Стоит отметить, что во всех авто настройки работы системы питания кардинально отличаются, поэтому их нельзя обобщать.

Об основных проблемах

проблема кроется в постоянном выходе из строя разных датчиков. Механический ремонт не всегда может помочь, так как такое оборудование по большому счету – микроконтроллеры. Например, датчик ДМРВ, который определяет моментальный расход воздуха нередко выходит из строя. Определить это явление можно по сигнальной лампе на панели приборов, снижению динамики разгона, а также по сложностям с пуском силового агрегата, когда тот прогрет.

Также имеет смысл по возможности использовать диагностическое оборудование для автомобиля. По визуальному осмотру не всегда можно выявить неисправность. Если под рукой имеется запасной аналог, то стоит попробовать установить его. При отключении от сети ДМРВ мотор начинает работать в аварийном режиме. Если при этом мотор будет работать так же, как и работал, то однозначно датчик попадает под замену.

Однозначно можно сказать, что глобальный переход с карбюраторного впрыска на инжекторы получился весьма успешно, несмотря на многочисленные недостатки этой технологии. Многие сегодня отказываются от карбюраторных двигателей, отдавая предпочтение инжектору, так как он намного надежнее.

Почему выбирают инжектор?

Устройство этой системы понятно не каждому, но многие автомобилисты склонным к мнению, что расход топлива автомобиля с инжектором ниже. На практике такое бывает редко, поскольку форсунки изначально ставились не для экономии, а с целью обеспечения равномерного впрыска топливной смеси во все цилиндры и в строго определенный момент.

Если эта система питания автомобиля со временем начинает работать неправильно, то ее ремонт может обойтись достаточно дорого, так как устройство датчиков и форсунок довольно сложное. Многие детали попросту не подлежат восстановления.

Заключение

В итоге приходится тратить немало денег на их замену в автосервисе. Форсунки автомобиля могут иметь разную конструкцию и размер, а время от времени их нужно прочищать, так как качество топлива в нашей стране довольно низкое.

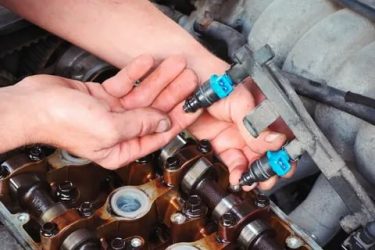

Устройство форсунок такое, что чистить их намного сложнее, чем тот же карбюратор, поэтому справиться с этой работой самостоятельно не получится. Как видите, недостатков и сложностей тут немало, но вот только автомобилисты все же предпочитают инжектор. Когда система работает исправно, а состояние мотора автомобиля удовлетворительное, то никаких проблем не возникнет. Расход топлива может не быть минимальным, но станет стабильным.

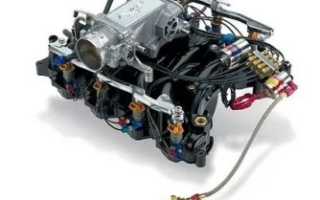

Инжекторный автомобильный двигатель: принцип работы, плюсы и минусы

Современный автомобильный мир ушел на несколько шагов вперед. И это не удивительно, ведь только так можно оставаться на плаву и получать хорошую прибыль. Особенно это касается силовых установок, которые устанавливаются на автомобили. Вы наверняка слышали такое словосочетание, как инжекторный двигатель. По сути, это всем известный карбюратор, только немного видоизмененный.

В нем также происходит процесс сгорания топлива и выделение мощности. Единственное отличие инжектора заключается в новой инжекторной системе подачи топливовоздушной смеси.

История

Многие знают, что первая система по образованию топливовоздушной смеси называлась карбюратор.

Она позволяет подавать топливо непосредственно в каждый цилиндр автомобиля и приводить его в движение. Что касается расположения, то изначально карбюратор устанавливался перед впускным коллектором и готовил качественную смесь.

С некоторым временем потребности современных водителей и конструкторов возросли в несколько раз. Из-за этого система не могла выдавать того желаемого результата, который хотели видеть все. Особенно это касается кораблестроения и самолетостроения. Дело в том, что в этих отраслях нужна огромная мощность и высокий КПД.

В результате этого конструкторы придумали совершенно новую систему, которая немного походила на дизельный двигатель, но имела стандартные свечи зажигания. Все это произошло в начале 40-х годов, именно в это время были сконструированы первые инжекторные двигатели.

Данный скачок позволил получить желаемый результат по мощности, но немного не подходил под экологическую безопасность. В результате, разработки пришлось на время прекратить до начала 70-х годов. Именно в это время американские конструкторы решили возродить подачу топлива непосредственно в цилиндры двигателя и сделать более усовершенствованную систему.

Устройство

В современных инжекторных двигателях топливо подается не самотеком, а при помощи небольшой системы, под названием форсунка.

Ее работа основана на считывании всевозможных датчиков, которые располагаются в двигателе. Благодаря этому топливовоздушная смесь дозируется небольшими порциями и подается именно в тот момент, когда это необходимо.

Что касается самого управления, то все держится на простом блоке управления, так называемом компьютере. Именно он и раздает небольшие команды каждой форсунке.

Инжекторная система имеет следующие компоненты:

1. Топливная форсунка;
2. Топливная рампа;
3. Насос;
4. Сам блок управления;
5. И небольшая система датчиков.

Подробнее о каждом компоненте:

• Топливная форсунка является основным компонентом, который и называют инжектором. Она позволяет своевременно подавать топливо и распылять его непосредственно в каждый цилиндр. В основе форсунки лежит простой корпус и электромагнитный клапан, который и осуществляет процесс открытия и закрытия форсунки. Что касается самого распыления, то оно происходит через специальное отверстие, управляемое клапаном.
• Топливную рампу можно найти в любом современном инжекторном двигателе. Ее главное предназначение состоит в подводе топлива ко всем форсункам. Если говорить просто, то она соединяет все форсунки в единое целое.
• Что касается топливного насоса, то он просто подает топливовоздушную смесь под давлением, сравнимую с давлением в несколько атмосфер. Без него бы топливо подавалось просто самотеком, как и в карбюраторном двигателе.
• Мозгом системы является блок управления, который и отдает команды всем форсункам. По сути, это небольшой микроконтроллер, соединенный с большим количеством датчиков, форсунками, топливным насосом, системой зажигания, регулятором холостого хода и другими системами. Его главная задача состоит в сборе всей информации по состоянию двигателя и распределении топлива.
• Датчики отвечают за измерение основных параметров силовой установки в реальном времени. В основном это расход воздуха, расположение коленвала, образование детонации в цилиндрах, температура, скорость транспортного средства и другое. Также можно встретить датчики, которые определяют включен ли кондиционер, ровная ли дорога и как располагается распределительный вал.

Принцип работы

1. В силовом агрегате топливная смесь подготавливается вне камеры сгорания при помощи специального устройства. В результате движения поршня вниз определенное количество топлива всасывается в камеру сгорания.
2. Далее идет основной процесс, так называемый рабочий ход. В это время происходит сжимание топлива и поджигание при помощи искры.
3. В итоге все топливо сгорает и выделяется огромное количество тепла, которое идет на мощность инжекторного двигателя.
4. В конце такта поршень движется вверх и открывается выпускной клапан, который и выводит отработавшие газы. Далее приоткрывается впускной клапан, и новая порция топлива поступает в цилиндр.

Данный процесс происходит в течение долгого времени, пока двигатель работает.

Специалисты называют такой газообмен четырехтактным. То есть все это происходит за четыре такта:

1. Впуск;
2. Сжатие;
3. Сгорание;
4. Выпуск.

Чтобы совершить один такой цикл требуется два оборота коленвала. Чтобы потери мощности были минимальны, конструкторы придумали многоцилиндровые системы. Они позволяют выдавать огромное количество тепла и мощности.

В современном мире большую популярность получил четырехтактный инжекторный двигатель, что неудивительно. Дело в том, что он отличается не только техническими характеристиками, но и самими габаритами. В основе данной системы лежит порядок работы цилиндров.

Режимы работы

Сейчас можно встретить восемь режимов работы силового агрегата:

1. При холодном пуске топливная смесь очень сильно обедняется. Это случается из-за того, что топливо очень плохо смешивается с воздухом. В результате не происходит того испарения, которое нужно. Такой способ работы двигателя очень сильно вредит деталям. То есть большое количество топлива оседает на стенках цилиндра и выпускных труб;
2. Если вы заводите авто при низкой температуре, то на начальном этапе требуется очень обогащенная смесь. Для этого нужно подавать большее количество топлива, пока температура в камере сгорания не повысится до нужного значения;
3. После пуска идет процесс прогрева инжекторного двигателя. Вы знаете, что во время пуска в мороз смесь очень бедная, образуется некая топливная пленка в выпускной трубе. Она исчезает только после достижения очень высокой температуры. В связи с этим топливную смесь нужно очень сильно обогащать;
4. При частичной нагрузке необходимо поддерживать определенный состав топливовоздушной смеси. Если двигатель инжекторный не оснащен нейтрализатором, то обогащенность должна быть в пределах 1,05 – 1,2;
5. При полной нагрузке дроссельная заслонка полностью открыта. Поступает большое количество воздуха, что очень хорошо. В этом режиме достигается максимальная мощность и крутящий момент;
6. Во время ускорения заслона то открывается, то закрывается. В результате этого смесь кратковременно обедняется и происходит ограничение подачи топлива. Для предотвращения такого явления обогащение должно быть меньше 1;
7. В холостом режиме происходит замедление, автомобиль двигается по инерции. В этом случае подача топлива полностью перекрывается;
8. Если происходит увеличение высоты, то плотность воздуха уменьшается. Из этого следует, что двигаться в горах очень сложно, топливная смесь будет очень обогащена. Это может привести к трудному пуску силового агрегата и увеличению расхода топлива.

Преимущества и недостатки

Инжектор получил огромную популярность в современном мире. Это обусловлено следующими плюсами:

1. Режим работы меняется автоматически, без использования человеческого фактора;
2. Полностью отсутствует необходимость в ручной настройке;
3. Двигатель очень экономичный;
4. Полностью соответствует всем экологическим нормам;
5. Очень легко запускать в любую погоду, нет потери мощности.

Кончено, без недостатков никуда. О них тоже стоит рассказать:

1. Довольно высокая стоимость и обслуживание;
2. Многие детали непригодны к ремонту. То есть их придется полностью выкидывать и менять на новые;
3. Производить ремонт и обслуживание в домашних условиях практически невозможно. Для этого требуется специальное оборудование и опыт;
4. Двигатель очень зависим от напряжения сети.

Типы инжекторной системы

Сейчас можно встретить три типа:

1. Одноточечный впрыск;
2. Многоточечный впрыск;
3. Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

https://www.youtube.com/watch?v=OE4UiRqnXWY

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.

Инжекторный автомобильный двигатель: принцип работы, плюсы и минусы Ссылка на основную публикацию

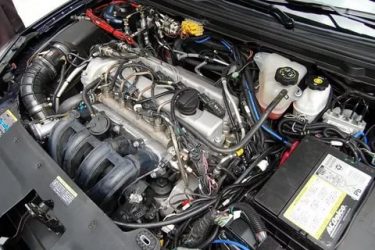

Что такое инжекторный двигатель

Инжекторный двигатель (двигатель с инжектором, англ. electronic fuel injection engine) — современный тип ДВС, оснащенный инжекторной системой топливного впрыска, которая пришла на смену моторам с карбюратором. Сегодня новые бензиновые автомобили оснащаются исключительно инжектором, так как данное решение способно обеспечить силовой установке необходимое соответствие строгим нормам касательно экономичности и токсичности отработавших газов.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете об отличительных особенностях, а также преимуществах и недостатках двигателей данного типа.

Карбюратор проигрывает инжектору по общим показателям эффективности, так как инжекторные двигатели стабильнее работают, автомобиль получает улучшенную динамику разгона. Инжекторный агрегат потребляет меньше топлива, содержание вредных веществ в выхлопе снижается, так как топливо сгорает более полноценно. Управление системой полностью автоматизировано (в отличие от карбюратора), то есть не требует ручной подстройки во время эксплуатации. Что касается дизельных двигателей, система впрыска дизтоплива на таких моторах имеет ряд конструктивных отличий, хотя общий принцип работы инжектора на дизеле остается похожим на бензиновые аналоги.

Чем отличается инжекторный двигатель от карбюраторного

Инжектор представляет собой принципиально другой способ подачи топлива в камеру сгорания по сравнению с карбюратором. Другими словами, в инжекторном моторе наибольшие конструктивные изменения коснулись системы питания и топливоподачи.  В карбюраторном двигателе бензин смешивается с определенной частью воздуха во внешнем устройстве (карбюраторе).

После образовавшаяся топливно-воздушная смесь всасывается в цилиндры двигателя. Инжекторный двигатель имеет специальные инжекторные форсунки, которые дозировано впрыскивают горючее под давлением, после чего происходит смешение порции топлива с воздухом. Если сравнивать эффективность подачи горючего инжектором и карбюратором, мотор с инжектором оказывается до 15% мощнее. Также отмечается существенная экономия топлива на разных режимах работы двигателя.

Разновидности инжекторов

Инжекторные системы топливного впрыска делятся на несколько подвидов:

• одноточечный впрыск (моновпрыск);
• распределенный впрыск;
• прямой (непосредственный) впрыск;

Такое деление напрямую зависит от общего количества установленных форсунок, а также от места впрыска самого топлива. Одноточечная система является самой ранней разработкой и предполагает наличие только одной инжекторной форсунки во впускном коллекторе. Другими словами, форсунка одна для всех цилиндров двигателя. Данное решение имеет ряд недостатков, что и привело к ее быстрому исчезновению.

Следующим витком развития инжектора после моновпрыска стал распределенный впрыск, что означает наличие коллектора и отдельных форсунок, которые устанавливаются над впускным клапаном каждого цилиндра. Непосредственный впрыск топлива является новейшей инжекторной системой. Принцип работы заключается в том, что форсунка устанавливается так, чтобы подавать топливо прямо в цилиндр двигателя (непосредственно в камеру сгорания), а не в коллектор. Местом расположения форсунок в этой системе стали головки цилиндров. Данная система в большой мере напоминает принцип топливоподачи и смесеобразования в дизельных двигателях.

Также каждая из систем дополнительно делится по типу впрыска. Что касается распределенного впрыска, такое решение может быть одновременным (все форсунки впрыскивают горючее). Также впрыск может быть попарно-параллельным (форсунки открываются парами), когда одна форсунка начинает открытие перед впрыском топлива, а другая перед тактом выпуска. Также отмечается фазированный впрыск (форсунка открывается перед тактом впуска) и прямой впрыск непосредственно в цилиндр.

Как устроен и работает инжектор

Устройство инжектора предполагает в основе наличие следующих базовых компонентов системы:

• электронный блок управления (ЭБУ);
• электробензонасос;
• инжекторные форсунки;
• топливная рампа с регулятором давления;
• электронные датчики температуры, угла открытия дроссельной заслонки ДПДЗ, ДПКВ, ДМРВ и т.д.

Для лучшего понимания принципа работы инжектора давайте поверхностно рассмотрим, как компоненты системы взаимодействуют между собой на примере распространенного типа инжекторных двигателей с многоточечным распределенным впрыском. После поворота ключа зажигания питание подается на электрический бензонасос, который находится в топливном баке и погружен в горючее.

Указанный насос подает топливо в топливную магистраль под определенным давлением. Инжекторные форсунки установлены в топливной рампе (рейке), через которую реализован подвод топлива к форсункам, а также осуществлена фиксация самих форсунок на впускном коллекторе.

В рампе также установлен регулятор давления топлива, который служит для поддержания разницы между давлением воздуха во впуске и в самих инжекторах.

Благодаря установленным датчикам электронной системы управления двигателем (ЭСУД) контроллер ЭБУ получает информацию, на основании которой удается синхронизировать впрыск в соответствии с режимами и условиями работы ДВС. Блок управления получает показания от датчика температуры двигателя, кислородного датчика, датчика детонации, датчика положения распердвала (датчика Холла) и датчика коленвала. Так удается скорректировать количество подаваемого топлива в каждый цилиндр, гибко и динамично изменять состав топливно-воздушной смеси и т.д.

Если сказать иначе, для точного впрыска топлива необходимо подать горючее на форсунки под давлением, которое создает бензонасос в бензобаке. Далее ЭБУ посылает на форсунки управляющие импульсы. Данные импульсы заставляют форсунку открываться на нужный промежуток времени, который зависит от конкретного режима работы двигателя, нагрузки на мотор, степени нажатия на педаль газа и ряда других факторов. Информация о продолжительности импульсов на форсунки и нужном количестве топлива во время впрыска рассчитывается ЭБУ с учетом показаний от электронных датчиков.

Датчики фиксируют различные изменения в работе двигателя и меняющиеся условия, постоянно передавая сигналы на блок управления. Данная схема позволяет затрачивать строго определенное количество топлива во время запуска, прогрева, работы на холостых оборотах, спокойной или динамичной езды и т.д.

Указанная точность во время дозирования горючего возможна только благодаря работе управляющей электроники автомобиля в виде совокупности датчиков и ЭБУ двигателем. В блоке управления прошиты микропрограммы, а сама работа основывается на так называемых топливных картах. Датчики непрерывно подают информацию о режиме работы двигателя, о скорости движения ТС и т.д. Контроллер получает и обрабатывает данные, после чего определяет необходимое количество впрысков топлива и их продолжительность по времени. Любые изменения в работе ДВС считываются датчиками и заставляют ЭБУ динамично вносить коррективы в работу инжектора.

Выдающаяся экологичность инжектора стала возможной благодаря наличию кислородного датчика (лямбда зонда). Указанный датчик находится в выпускной системе и «оценивает» состояние выхлопных газов. На основании его показаний ЭБУ обедняет или обогащает топливно-воздушную смесь (изменяет соотношение количества воздуха и топлива в составе рабочей смеси) во время работы двигателя в большинстве стандартных режимов.

Преимущества и недостатки инжекторных двигателей

Если сравнивать инжектор с карбюратором, тогда первое решение удобнее эксплуатировать, но определенно дороже и сложнее ремонтировать. Простой карбюратор представляет собой механическое устройство, которое требует периодического обслуживания. Двигатели с карбюратором сильнее коксуются, могут с трудом запускаться в холодное время года, перерасходуют горючее, также мотор может нестабильно работать в сильную жару и т.д.

Карбюратор имеет меньший ресурс по сравнению с инжектором. По этой причине карбюратор нужно постоянно чистить, промывать и подстраивать. Неоспоримым плюсом карбюратора является его простота и неприхотливость к качеству топлива, благодаря чему научиться ремонтировать и настраивать карбюратор своими руками может практический каждый автовладелец у себя в гараже.

Рекомендуем также прочитать статью об устройстве карбюраторного впрыска. Из этой статьи вы узнаете о принципах работы, особенностях настройки и обслуживания карбюратора.

В случае с инжекторными ДВС главными плюсами являются: экономичность, легкий запуск двигателя и стабильность работы мотора в любых условиях, а также низкий расход топлива. Мотор с инжектором лучше реагирует на педаль газа, свечи зажигания не так часто и сильно заливает бензином, двигатель меньше подвержен коксованию. При этом определить неисправность инжектора в случае неисправности бывает намного сложнее.

Частые неисправности инжектора

Так как инжектор является сложной многокомпонентной системой, со временем отдельные элементы могут выходить из строя. Главной задачей инжектора является максимально возможная эффективность сгорания топлива, которая достигается благодаря поддержанию строго определенного состава рабочей смеси топлива и воздуха.

1. В результате любой сбой в работе электронных датчиков приводит к дисбалансу в работе всей инжекторной системы, могут плавать обороты на холостом ходу или в движении, двигатель может троить или не заводиться, отмечается изменение цвета выхлопа и т.д. В отдельных случаях ЭБУ может перевести мотор в аварийный режим. Силовой агрегат в такой ситуации не набирает обороты, на приборной панели горит «check» и т.п.
2. Еще одной причиной неисправностей инжектора является загрязнение фильтрующих элементов в системе топливоподачи или самих инжекторных форсунок в результате использования бензина низкого качества. Для поддержания работоспособности топливный фильтр нужно своевременно менять. Не меньше внимания, особенно на автомобилях с пробегом более 50-70 тыс. км, заслуживает сетка-фильтр бензонасоса. Указанную сеточку бензонасоса рекомендуется менять или чистить. Также желательно один раз в несколько лет мыть топливный бак параллельно замене или очистке указанной сетки-фильтра грубой очистки топливного насоса.  Отметим, что важно определять и устранять неисправность инжектора своевременно, так как сбои в его работе могут существенно ухудшить общее состояние ДВС и привести к другим поломкам. Что касается засорения топливных форсунок, в этом случае двигатель хуже заводится, теряет мощность и начинает расходовать больше топлива. Нарушение формы факела распыла топлива (особенно в моторах с прямым впрыском) приводит к локальным перегревам, детонации двигателя, прогарам клапанов и т.д.
3. Также форсунки могут «лить» топливо, то есть не закрываться после прекращения импульса от ЭБУ. В этом случае избытки топлива попадают в камеру сгорания, затем могут проникать в выпускную систему и в систему смазки двигателя через неплотности в местах установки поршневых колец. В таких ситуациях сильно страдает весь двигатель, так как бензин разжижает масло и смазка нагруженных деталей ухудшается. Наличие топлива в выхлопной системе выводит из строя каталитический нейтрализатор (катализатор), который очищает отработавшие газы от вредных соединений.

Для предотвращения неисправностей инжектора форсунки необходимо периодически очищать. Дело в том, что наличие фракций и примесей в бензине постепенно загрязняет инжекторы, что и снижает их производительность, а также нарушает качество распыла топлива. Почистить форсунки можно двумя способами: со снятием или прямо на машине.

Процедура очистки инжекторных форсунок на автомобиле предполагает то, что через инжекторы пропускается специальная промывочная жидкость для чистки инжектора.

Способ заключается в том, что от топливной рампы отсоединяется топливная магистраль, после чего вместо бензонасоса в систему начинает качать промывочную жидкость специальный компрессор вместо бензонасоса.

Еще одним вариантом чистки инжектора является очистка со снятием форсунок в ультразвуковой ванне или на специальном промывочном стенде. Что касается ультразвука, форсунки помещаются в специальный аппарат или ванну, где волновые колебания «разбивают» отложения. Промывка форсунок со снятием на стенде представляет собой процедуру, когда имитируется работа форсунок в двигателе, при этом вместо бензина через них пропускается промывочная жидкость. Отметим, что каждый из этих способов имеет свои преимущества и недостатки, о которых можно прочитать в нашей отдельной статье о промывке форсунок.

Советы и рекомендации

Эксплуатация автомобиля на топливе в условиях СНГ обязывает владельца осуществлять замену топливного фильтра каждые 10-15 тыс. км. пробега и периодическую чистку инжекторных форсунок. Данную процедуру желательно производить каждые 30-35 тыс. км. пробега. Дополнительно рекомендуется приобретать топливо только на крупных АЗС с хорошей репутацией.

В целях профилактики можно использовать специальные очистители топливной системы, которые заливаются в топливо для поддержания чистоты инжектора. Отметим, что данные присадки в топливо целесообразно применять только на новых автомобилях или после глубокой очистки топливной системы. Если форсунки уже грязные, тогда необходимо промывать инжектор отдельно.

Не следует ждать того момента, когда проявятся симптомы загрязнения инжектора в виде проблем с работой двигателя. Лучше промывать форсунки заранее. Например, перед каждым вторым плановым ТО. Обратите внимание, в случае использования способа очистки промывочными жидкостями оптимально осуществлять данную процедуру до замены моторного масла.

Напоследок добавим, что снижение производительности форсунок может быть вызвано неполадками бензонасоса. В этом случае необходимо замерить давление в топливной рампе. Если показатели окажутся ниже рекомендуемых, тогда потребуется снять насос для диагностики. Также следует учитывать, что установка более производительных форсунок во время тюнинга и форсирования двигателя может потребовать обязательной замены топливного насоса.

Устройство и принцип работы инжектора

Первые инжекторы появились в автомобильной индустрии в далеком 1951 году, благодаря компании Bosch, а затем и Mercedes. Тем не менее, широкое распространение инжекторы получили несколько десятков лет спустя, вытеснив карбюраторы. Многие автомобилисты (особенно начинающие) задавались вопросом, что такое инжектор и зачем он нужен. В данной статье подробно рассмотрен принцип работы устройства и назначение.

Инжектор: что это, как работает, для чего нужен?

Инжектор (форсунок) – часть системы подачи топлива, если говорить грубо. Основной принцип работы заключается в принудительной подаче топлива (жидкого или газообразного) в цилиндр.

Существует два вида в зависимости от места установки и основного принципа работы:

• Моновпрыск (центральный впрыск) – состоит из одной форсунки, которая подает топливо во все цилиндры.
• Распределённый впрыск – состоит из множества форсунок, каждая из которых подает топливо только в один из цилиндров. Распределенный впрыск может быть:

1. Одновременным, при этом происходит синхронная подача топлива во все цилиндры.
2. Прямым, то есть непосредственно в камеру. Для двигателей с таким типом подачи особо важным является качество применяемого топлива.
3. Попарно-параллельным, при котором одна из форсунок открывается перед началом подачи топлива, а вторая после.
4. Фазированным – каждая форсунка открывается непосредственно перед началом впрыска топлива.

Преимущества и недостатки инжектора

Множество автолюбителей задумывается, особенно при выборе автомобиля, в чем заключаются преимущества инжектора:

Первое – подача топлива в камеру сгорания, где происходит смешивание с воздухом, происходит с помощью форсунки. Это позволяет дозировать порцию бензина на одно впрыскивание. За счет этого у транспортного средства значительно увеличивается мощность (на 7–10%), а главное снижается расход топлива.

Система впрыска очень чувствительна к изменениям нагрузки, и поэтому быстро реагирует на ее изменения количеством подачи бензина. Немаловажным преимуществом является то, что в холодное время года транспортное средство практически не нужно «прогревать». Также инжектор незначительно повышает экологичность выхлопных газов.

Теперь перейдем к недостаткам. Во-первых, автоматизированость инжекторной системы не всегда является преимуществом. При внезапном выходе из строя, привести систему в работу самостоятельно без помощи специалиста невозможно.

Кроме того, инжектор очень требователен к выбору топлива, особенно если вы хотите, чтобы транспортное средство прослужило как можно дольше. При поломках большинство деталей являются неремонтопригодными и требуют полной замены.

В случае ДТП риск воспламенения более высок, из-за подачи топлива под определённым давлением (в случае повреждения контроллера впрыска).

Внутреннее устройство инжектора и принцип его работы

Чтобы разобраться в принципе работы инжекторного двигателя, сперва нужно понять его строение.

1. ЭБУ (электронный блок питания) – управляет работой всей системы инжекторного двигателя на основании полученных данных (из внешней среды и непосредственно от параметров работы двигателя). Содержит систему диагностики неисправности инжектора, передавая сигнал датчику «Check engine» на панели приборов.
2. Регулятор давления. В норме давление в форсунках должно быть постоянным, этот регулятор отвечает за постоянство этой величины.
3. Форсунки – непосредственно подают топливо в цилиндры (электромагнитные, электрогидравлические и пьезоэлектрические).
4. Бензонасос – под давлением подает топливо в форсунки, что снижает риск образования воздушных пробок.
5. Датчики – необходимы для слаженной работы всей системы. В инжекторе установлено несколько видов:

• Датчик детонации – расположен в самих цилиндрах, при детонации по нему проходят вибрации. В виде свободного тока передает информацию на ЭБУ.
• ДПДЗ – реагирует увеличением датчика или его падением, при смене поворотного угла заслонки дросселя.
• Датчик фаз сообщается с блоком управления и с цилиндром. Благодаря этому, блок управления подает необходимое напряжение в цилиндр при зажигании, и совершает управление тактами.
• Датчик массового расхода воздуха состоит из двух платиновых нитей (первая свободно обдувается потоками воздуха, а вторая герметично изолирована). Блок управления подсчитывает температуру и массу воздуха, за счет разницы температуры и сопротивления на двух нитях.
• ДПКВ (положения коленчатого вала), или датчик Холла, позволяет определять положение коленчатого вала. Основной принцип работы в том, что зубчатое колесо, расположенное на валу двигателя, вращается вокруг магнита. При искажении магнитного поля датчик создает импульсы внутри катушки и передает их в блок управления. В соответствии с полученными импульсами ЭБУ определяет положение коленвала.

Все форсунки соединены в единую систему, которая называется топливной рампой. С помощью бензонасоса за счет излишнего давления внутри системы топливо подается в систему. После чего открывается клапан, и топливо из форсунки поступает в цилиндр (чем дольше открыт клапан, тем больше топлива подается и, соответственно, обороты будут выше). Количество поступающего топлива непосредственно зависит от количества воздуха, поступающего в цилиндр.

Благодаря ресурсам интернет-сети можно наглядно увидеть принцип работы инжекторного двигателя:

Частые поломки и ремонт инжектора

Первой из возможных поломок могут быть проблемы с подачей топлива в инжектор. Первым делом нужно проверить датчик уровня бензина, если датчик исправен – значит проблема в бензонасосе. При засорении входного отверстия подачи топлива его необходимо просто прочистить. В случае если чистка не увенчалась успехом – поломан бензонасос, и его необходимо заменить.

Для замены лучше обратиться на СТО, так как при неправильной установке бензонасоса вместе с топливом он начнет всасывать воздух.

Увеличение расхода топлива чаще всего происходит при засорении форсунок. При этом они не смогут подавать необходимый объем топлива, и система начнет это компенсировать увеличением частоты или объема впрыска топлива. Кроме того, длительность разгона транспортного средства увеличится, а мощность значительно снизится.

Временное исчезновение холостого хода в основном происходит при нарушении герметичности внутри системы, вследствие чего в нее поступает воздух.

Двигатель начинает троить при остановке работы одного из цилиндров. С данной проблемой можно столкнуться при полном засорении форсунки, когда она не способна подавать топливо в цилиндр. Чаще всего это происходит при использовании некачественного топлива.

При поломке датчика фаз, форсунки начинают работать асинхронно, при этом топливо в цилиндры поступает абсолютно бесконтрольно. Будут наблюдаться перебои в работе двигателя и значительная утрата мощности.

Поломка датчика положения дроссельной заслонки проявляется в изменении оборотов при фиксированной педали газа, или в снижении оборотов при выжатой педали. При этом в двигатель поступает чрезмерно большое количество топлива.

Для того, чтобы избежать значительных поломок следует выбирать качественное топливо (во избежание чрезмерного загрязнения) и следить за исправностью работы инжектора.

Индикатор «Check engine» не всегда будет загораться, свидетельствуя о поломках, или вовсе может давать ложные показания. Поэтому нельзя всегда полагаться на датчик, а если вы заметили «странное поведение» транспортного средства – лучше сразу обратиться на СТО.

Устройство инжектора

Карбюраторные автомобили давно сменили более мощные инжекторные. Но принцип работы этой системы пока знают не все водители. Устройство инжектора не сложное, достаточно разобраться в его деталях и их функционировании.

Определение понятия

Начинающим водителям сначала нужно разобраться в том, что такое инжектор в автомобиле. И только после этого следует узнать о принципах его работы. Инжектор – это система или отдельная форсунка, установленная на мотор. Он необходим для распределения топлива – впрыскивает его в цилиндры или впускной коллектор. Именно в этом и заключается его отличие от карбюратора.

В зависимости от места установки системы инжекторы делятся на несколько видов. Но любой из них может обеспечить точечную подачу топлива в автомобильный мотор или его положение в камере сгорания, где затем образуется топливно-воздушная смесь.

Не имеет значения, на каком топливе ездит автомобиль. Инжектор справляется как с бензином, так и с дизелем.

История создания

Впервые инжектор был установлен в 1951 году компанией Бош на купе Голиаф 700 Спорт. А через три года Мерседес начали ставить систему на свои машины. Первые опыты использования инжектора оказались успешными.

Но на самом деле такая установка применялась еще раньше – в 30-х годах, но только на боевой авиации. Первые устройства назвать идеальными сложно, так как они мало увеличивали мощность мотора. А об экономии топлива или охране окружающей среды в то время практически не заботились.

В 1940-х об инжекторах из-за небольшого КПД забыли на время, так как появились реактивные двигатели. Не считая усилий компаний Мерседес и Бош, активно использовать систему начали только в 80-х. Тогда производители автомобилей внедряли устройство в свои машины.

В то время уже значительно внимание уделялось снижению количества выбрасываемых в атмосферу газов. Из-за этого требования многие инженеры решили восстановить и модернизировать старые модели форсунок. Они быстро поняли, как работает инжектор, разобрались с его устройством и внедрили его в массовое производство. Результаты не заставили себя долго ждать – большинство современных машин работают именно на такой системе.

Типы форсунок

Существует всего два вида форсунок – электронные и механические. Первый вариант более простой. В механическом инжекторе топливо идет сразу к форсункам, с помощью блока управления оно дозируется и отправляется в камеру сгорания. Именно такой инжектор устанавливают на современных автомобилях. Он дает возможность часто пользоваться машиной.

В механической форсунке нет электронного блока управления. Дозировкой топлива занимаются распределительные клапаны. Они подготавливают очередную порцию в зависимости от уровня открытости системы. Таким было устройство инжектора, произведенного в 30-х годах. Но механические системы встречаются и сегодня – они установлены на старых автомобилях.

Стоит более детально рассмотреть электронные форсунки. Они делятся на подвиды:

 электромагнитные;

 электрогидравлические;

 пьезоэлектрические.

Электромагнитные форсунки используются в бензиновых двигателях. У них простая конструкция, основные детали – электромагнитный клапан с иглой и сопло. Блок управления позволяет контролировать работу инжектора, а также обеспечивает напряжение на обмотке клапана в подходящий момент.

Электрогидравлические форсунки подходят для дизельных двигателей. Это клапаны с камерами управлениями и двумя типами дросселей – впускными и сливными. Устройство инжектора этого вида основано на давлении топлива в каждый момент работы автомобиля. Блок управления у таких форсунок электронный. Он посылает сигналы клапану, тогда инжектор приходит в действие.

Пьезоэлектрическая форсунка подходит только для определенного вида дизельных двигателей – с впрыскивающей системой Common Rail. Но у такого инжектора есть свои преимущества: скорость реакции, которая гарантирует несколько подач топливной жидкости за полный цикл.

Принцип работы пьезоэлектрической форсунки основывается на гидравлике. Поршень толкателя срабатывает благодаря увеличению длины пьезоэлементов, на которые воздействует сигнал блока управления. Дозу топлива определяет длительность этого воздействия и давление жидкости в топливной раме.

Устройство системы

Устройство инжектора простое, хотя работа системы довольно сложная. Основные элементы:

 ЭБУ;

 форсунки;

 регуляторы давления;

 электрический бензонасос.

Электронный блок управления предназначен для контроля работы системы. С его помощью водитель может обеспечить беспрерывное функционирование инжектора. Форсунки – немаловажная деталь системы. Именно форсунки дозируют топливо и передают его в камеру сгорания. Рекомендуется через каждые 30 000 км, проезженных на автомобиле, чистить их от остатков бензина или дизеля. Регуляторы давления стабилизируют работу инжектора. С их помощью топливо выталкивается через форсунки в камеру сгорания.

А электрический бензонасос подает бензин в двигатель. Он служит связующим звеном между мотором и бензобаком, которые расположены в разных концах машины. Для механических инжекторов на старых автомобилях использовались механические бензонасосы. У них меньше КПД и более короткий эксплуатационный срок.

В устройство инжектора также входят датчики. Они показывают температуру нагрева и количество масла, напряжение в двигателе.

В зависимости от типа инжектора меняется и его строение. Электромагнитная форсунка состоит из якоря и сопла, иглы, уплотнения, пружины, обмотки возбуждения и электромагнитного разъема, а также сетчатого фильтра. Эти детали объединены в единую систему под общим корпусом.

Электрогидравлический инжектор не имеет сетчатый фильтр. Но в нем есть другие детали: камера управления, штуцер подвода бензина, сливной дроссель, поршень. Именно они и обеспечивают дозированную подачу топлива в камеру сгорания.

В пьезоэлектрической форсунке есть все эти составляющие, но присутствуют и дополнительные детали. К ним относятся: нагнетательный канал, переключательный клапан. Они и обеспечивают стабильную работу системы.

Независимо от типа инжектора его функционирование не изменяется. Оно основано на одних и тех же принципах действия.

Принципы работы

Основные принципы работы инжектора состоят из нескольких этапов. Они тесно связаны между собой, хотя имеются и промежуточные действия. Всего этапов четыре:

 1. Измерение массы воздуха.

 2. Передача показателей в ЭБУ.

 3. Расчет количества топлива.

 4. Воздействие заряда на форсунки.

Сначала специальный датчик измеряет массу воздуха, который поступает в инжектор. Затем эти показатели система передает в блок управления. Сюда же доходит информация и от других датчиков, которые измеряют температуру, скорость движения коленного вала. После этого система подсчитывает количество топлива, необходимого для работы двигателя. И на последнем этапе инжектор воздействует длительными электрическими зарядами на форсунки, из-за чего они открываются и выливают бензин в коллектор из магистралей.

Самая сложная работа проходит в блоке управления, поэтому его называют мозгом системы. Это мини-компьютер с программой, которая получает данные и моментально их анализирует, быстро реагирует на все изменения в системе.

Для стабильной работы инжектора понадобится еще две детали – кислородный датчик и каталитический нейтрализатор. Первый способен передать ЭБУ информацию о состоянии топлива и уровне токсичности выхлопных газов. А второй используется для уничтожения недогоревших частиц.

Заключение

Инжектор нельзя назвать очень простым устройством. Но он позволяет использовать автомобиль на более высокой мощности и при этом меньше загрязнять окружающую среду. А отремонтировать его не проблемно – этим занимаются на каждом СТО. Да и определить неисправность легко: буду происходить сбои при запуске двигателя. Начинающим и опытным водителям следует задуматься о покупке современной машины именно с электронным инжектором.

Виды инжекторных систем

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует 3 типа инжекторных систем, различающихся по типу подачи топлива:

1. Центральная;
2. Распределенная;
3. Непосредственная.

Центральная (моновпрыск) инжекторная система

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

Распределенная (мультивпрыск) инжекторная система

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

Система непосредственного впрыска

Система непосредственного впрыска – разновидность распределенной и на данный момент самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

Виды электронных форсунок

Существует классификация электронных форсунок, основывающихся на способе впрыска топлива. Выделяют такие три разновидности:

• Электромагнитная. Зачастую характерна для бензиновых ДВС (и с прямым впрыском тоже). Конструкцию нельзя назвать очень сложной, а основными составляющими её частями выступают клапан с иголкой (электромагнитный), сопло. Контроль за работой указанной форсунки выполняется с помощью ЭБУ, обеспечивающего на обмотке клапана напряжение в наиболее подходящий для этого момент.
• Электрогидравлическая. По большей части используют на дизельных движках. Являет собой электромагнитный клапан, дополненный камерой управления, а также сливным и впускным дросселями. Рабочий принцип этой разновидности форсунок основывается на участии давления самой топливной смеси в любой момент работы. За деятельностью электрогидравлической форсунки следит ЭБУ, именно он отправляет рабочие сигналы электромагнитному клапану.
• Пьезоэлектрическая. Считается наиболее удачным устройством среди всех представленных, но может работать только на дизельных агрегатах с системой впрыска Common Rail. Основное преимущество этого типа — быстрота реакции, что гарантирует многократную подачу топлива за один полный цикл. В основе работы пьезоэлемента — гидравлический принцип действия (как и в предыдущем варианте), предусматривающий срабатывание поршня толкателя за счёт увеличения длины пъезоэлемента под воздействием электрического сигнала ЭБУ. Количество подаваемого за один раз топлива определяется продолжительностью такого воздействия и давлением топливной смеси в топливной рампе.

Принцип работы инжектора

Принцип работы инжектора на автомобилях можно условно поделить на 2 части — механическую составляющую и электронную.

К механической части инжектора относится:

• топливный бак;
• электрический бензонасос;
• фильтр очистки бензина;
• топливопроводы высокого давления;
• топливная рампа;
• форсунки;
• дроссельный узел;
• воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей. Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенную со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Современная форсунка – электромагнитная, в ее основе лежит соленоид. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Основным элементом электронной части является электронный блок, состоящий из контроллера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

• Лямбда-зонд, устанавливается в выпускной системе авто, определяет остатки несгоревшего воздуха в выхлопных газах;
• Датчик массового расхода воздуха (ДМРВ), расположен в корпусе воздушного фильтрующего элемента, определяет количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами;
• Датчик положения дроссельной заслонки (ДПДЗ), установлен в дроссельном узле, подает сигнал о положении педали акселератора;
• Датчик температуры силовой установки, располагается возле термостата, регулирует состав смеси в зависимости от температуры мотора;
• Датчик положения коленчатого вала (ДПКВ), установлен возле шкива коленчатого вала;
• Датчик детонации, расположен на блоке цилиндров;
• Датчик скорости, установлен на коробке передач;
• Датчик фаз,предназначен для определения углового положения распредвала, установлен в головке блока.

Элекробензонасос заполняет всю систему топливом. Контролер получает показания от всех датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

На основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Преимущества инжектора и его недостатки

Если бы в этой системе не было преимуществ, инжекторы не получили бы столь широкое распространение. Надежность инжектора многие могут оспорить, ведь автомобилисты нередко сталкиваются с проблемами и неизлечимыми болезнями системы. Тем не менее, в технологии намного больше плюсов, которые привлекают покупателей и дарят определенные выгоды в поездке.

+ Преимущества	— Недостатки
реальное понижение расхода топлива — инжектор может экономить, благодаря интеллектуальному управлению подачей топлива;	чистка форсунок — если вы заливаете не слишком качественный бензин или не меняете вовремя фильтры топлива, форсунки будут забиваться и перестанут распылять бензин;
полное сгорание бензина — при правильных настройках инжектор обеспечивает полное сгорание топлива и определенную интенсивность поездки;	прошивка «мозгов» в нужных режимах — на старых машинах иногда получается достичь невероятных результатов от перепрошивки, ведь технологии движутся вперед;
более выразительная динамика двигателя — водителю не приходится долгое время ожидать реакции при нажатии педали газа;	замена бортового компьютера на более функциональный вариант ЭБУ для вашей модели автомобиля с подходящими настройками;
возможность смены прошивки — с помощью простой процедуры чип-тюнинга можно полностью изменить параметры авто;	регулярная смена фильтров, как воздушного, так и топливного, с целью обеспечения нормальной работы инжектора;
технологичность и современность — машина с инжектором зачастую выбрасывает в атмосферу значительно меньше вредных веществ;	использование качественного топлива в соответствии с предписанными производителем нормами и подходящим октановым числом;
устойчивая работа в любых условиях — для хорошей работы инжектора не требуется ручное управление заслонкой воздуха, двигатель хорошо заводится в мороз.	регулярный сервис, своевременное обращение внимания на определенные недостатки работы автомобиля.

Несмотря на то, что инжектор дороже в обслуживании и более прихотлив к качеству бензина, его надежность и возможность широкой настройки параметров опережает на сотни шагов вперед карбюратор. В конце концов, за определенный пробег два типа мотора могут выйти одинаково в цене, только карбюратору нужно будет чаще уделять внимание, а инжектор сделать один раз и надолго.

И напоследок представляем вашему вниманию видео для более полного понимания принципа работы инжектора.

Что такое инжектор

Инжектор (англ. — Injector) — это специальная форсунка, установленная на двигатель внутреннего сгорания, либо являющаяся частью целой инжекторной системы. Она выполняет функцию распылителя топлива (жидкого или газообразного).

Инжекторная система впрыска топлива (Fuel Injection System) отличается тем, что она осуществляет прямой впрыск непосредственно в цилиндры или же во впускной коллектор. Делается это при помощи все той же форсунки, которые, в свою очередь, делятся на 2 категории, отличающиеся местом монтажа инжектора, а также принципом его работы:

1. Моновпрыск – его еще называют центральным впрыском топлива. В данном случае инжектор представляет собой только одну форсунку, которая подает топливо во все цилиндры двигателя. При таком подходе сам инжектор крепится прямо на впускном коллекторе. Стоит заметить, что на сегодняшний день данная схема работы устарела и практически не используется автопроизводителями.
2. Распределенный впрыск – это значит, что для каждого отдельного цилиндра подведена своя форсунка.

Помимо этого, существует несколько типов распределенного впрыска:

• прямой (непосредственный) – при нем топливо впрыскивается сразу в камеру сгорания мотора;
• одновременный – в этом случае все форсунки инжектора работают синхронно, в один момент подавая топливо во все цилиндры;
• попарно-параллельный – осуществляется открытие форсунок парной схемой. Т. е. первая открывается перед впуском, а вторая – перед выпуском. Однако такой подход имеет место только в случае запуска мотора, тогда как в движении реализуется фазированная схема;
• фазированный впрыск – это означает, что каждая отдельная форсунка инжектора открывается именно перед впуском.

Типы инжекторных форсунок

Инжекторные форсунки различаются по способам впрыска:

1. Электромагнитная;
2. Электрогидравлическая;
3. Пьезоэлектрическая.

Электромагнитная форсунка – довольно проста и ставится на бензиновые моторы (в большинстве случаев). Ею оснащают и двигатели с непосредственным впрыском. Ее главными составными частями являются оснащенный иглой электромагнитный клапан, а также сопло. В процессе функционирования на обмотку клапана подается электрический разряд.

Частотой его подачи ведает специальный электронный блок управления. В ходе процесса происходит образование электромагнитного поля. Оно втягивает иглу, освобождает сопло и происходит впрыск, причем делается это одновременно со сжиманием пружины, которая разжимается после исчезновения электромагнитного поля и возвращает иглу в исходное положение.

Электрогидравлическая форсунка – применяется на дизельных моторах (в том числе с системой Common Rail). Основные элементы данной форсунки – это камера управления, дроссели (впускной и сливной) и электромагнитный клапан. Работают они благодаря разнице в давлении солярки на форсунку и поршень: иглу форсунки топливо прижимает к седлу, тогда как электромагнитный клапан закрыт (обесточен).

Когда блок управления открывает клапан, открывается и дроссель (сливной). Далее происходит заполнение топливной магистрали соляркой, вытекающей через дроссель. При этом начинает уменьшаться давление дизтоплива на поршень, тогда как на игле оно остается прежним. Из-за этого игла приподнимается и осуществляется впрыск.

Пьезоэлектрическая форсунка – это наиболее совершенный (в техническом отношении) вариант. Как правило, ею оснащают дизельные движки. У нее немало достоинств, среди которых скорость работы (по сравнению электромагнитным устройством она быстрее в 4 раза), а также предельно точная и выверенная дозировка. В данном случае применяется пьезокристалл, который изменяет свою длину под напряжением. Это устройство состоит из толкателя, пьезоэлемента, клапана и иглы.

Принцип работы схож с электрогидравлической форсункой. Здесь также применена схема с разницей в давлении топлива. Электрический ток удлиняет пьезоэлемент, который давит на толкатель. В результате переключающий клапан открывается, и топливо вливается в магистраль. Давление на иглу уменьшается, и она отходит вверх, производя впрыск.

о том, как работает инжектор
