Система курсовой устойчивости esc что это такое?

Что такое ESP в автомобиле

Система курсовой стабилизации автомобиля в движении имеет 20-летнюю историю развития, в течение которой она получила всеобщее признание, и применяется в настоящее время практически на всех моделях современных автомашин. Она предназначена для автоматической корректировки курсового положения автомобиля в условиях заноса.

ESP стабилизирует положение автомобиля в условиях заноса

Каждый производитель автомобильной техники систему курсовой устойчивости на своих моделях называл по-разному. Поэтому она имеет много разных сокращённых наименований, способных ввести в заблуждение неискушённых автолюбителей. Первые автоматы курсовой стабилизации немецких автомобилей Mercedes Benz и BMW получили название Elektronisches Stabilitatsprogramm.

ESP и его синонимы

Аббревиатура этого наименования ESP получила самое большое распространение и применяется практически на всех моделях европейских и американских производителей авто. На других моделях можно встретить такие сокращения и названия системы курсовой устойчивости:

• на моделях Hyundai, Kia, Honda её принято называть Electronic Stability Control ESC;
• на моделях Rover, Jaguar, BMW устанавливается динамический стабилизатор управления Dynamic Stability Control – DSC;
• на Volvo она носит название Dynamic Stability Traction Control – DTSC;
• на японских марках Acura и Honda она получила название Vehicle Stability Assist – VSA;
• на «Тойотах» применяется наименование Vehicle Stability Control — VSC;
• такое же оборудование под именем Vehicle Dynamic Control (VDC) используется на авто марки Subaru, Nissan и Infiniti.

Несмотря на большое количество имён, всё это оборудование используется для достижения одной цели – помочь водителю справиться с управлением на скользкой, мокрой или покрытой гравием дороге, где маневрирование автомашины приводит к заносам и потере курса.

Система курсовой устойчивости глазами экспертов

Основная цель этой системы состоит в предотвращении срыва автомобиля в занос и бокового скольжения за счёт изменения передаваемого момента вращения на одно из колёс ведущей пары.При этом происходит предотвращение дальнейшего развития начавшегося заноса и стабилизируется положение машины на траектории перемещения во время выполняемого манёвра на скользкой дороге. В отдельных технических источниках она называется противозаносной системой, потому что такая ESP в автомобиле устраняет заносы и обеспечивает этим устойчивость удержания курса.

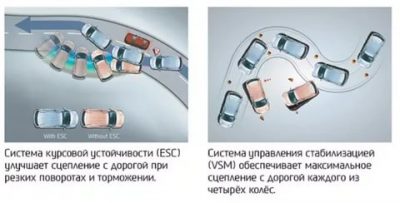

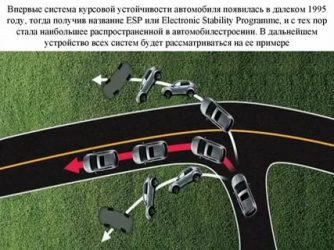

Эта картинка хорошо иллюстрирует работу системы ESP, которая удерживает автомобиль в крутом повороте

Действенность использования оборудования автоматической курсовой стабилизации подтверждается научными изысканиями, проведёнными экспертами американского института IIHS. По результатам проведённых исследований было выявлено, что использование ESP в автомашинах, попавших в дорожное происшествие, сократило смертность ДТП от 43 до 56%. Случаи переворачивания авто со смертельным исходом снизились на 77-80%. Автомобиль, оборудованный ESC, имеет значительно меньшую вероятность опрокидывания по сравнению с необорудованным автомобилем.

Данные германских страховых компаний свидетельствуют о том, что 35-40% всех смертельных ДТП могли бы быть предотвращены либо иметь более благоприятный исход, если бы на авто их участников была установлена система курсовой устойчивости. По мнению экспертов, данное оборудование однозначно оказывает помощь автолюбителю в экстремальных ситуациях. Оно во многих случаях является палочкой-выручалочкой малоопытных автолюбителей.

Устройство и работа оборудования ESP

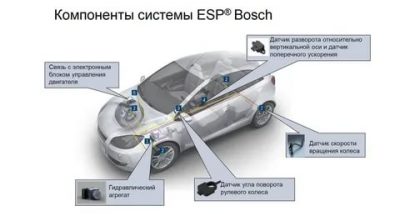

Современное оборудование контроля курсовой стабильности работает в комплексе с системой антиблокировки колёс ABS, заодно используя её механизмы. Единый комплекс этих двух систем работает согласованно, выполняя одновременно несколько процедур по обеспечению безопасного движения автомобиля. Структура системы курсовой устойчивости состоит из:

• управляющего блока, представляющего собой контроллер, непрерывно сканирующий состояние различных сигнализаторов и считывающий их сигналы;
• датчики АБС, определяющие скорость вращения колёс;
• датчики разворота рулевого колеса;
• датчики давления в цилиндрах тормозов;
• G-сенсор, прибор чувствительный к боковой скорости и ускорению автомобиля и фиксирующий появление скольжения в боковом направлении.

Таким образом, на входах контроллера постоянно имеется информация о скорости движения, об угле разворота руля, оборотах двигателя, давления в цилиндрах тормоза, об угловой скорости поперечного скольжения и её градиенте. Информация с датчиков непрерывно сравнивается с расчётными данными, запрограммированными в контроллере. При наличии отклонений контроллер вырабатывает корректирующие управляющие сигналы, поступающие на исполнительные механизмы тормозных цилиндров, подтормаживающие соответствующие колёса для возвращения траектории движения автомобиля к расчётной кривой.

Выбор подтормаживающих колёс и степень их торможения определяется системой автоматически и индивидуально, в зависимости от возникающей ситуации. Для автоматического торможения колёс применяется гидравлический модулятор ABS, который создаёт дополнительное давление в тормозных цилиндрах. В то же время в систему подачи топлива на двигатель поступает опережающий сигнал, уменьшающий поступление горючей смеси. В результате одновременно с торможением осуществляется уменьшение вращающего момента, подаваемого на колесо.

Примеры и особенности работы системы ESP

Чтобы наглядно представить, что такое ESP в автомобиле, обратите внимание на рисунки.

На этой иллюстрации все прекрасно видно и понятно

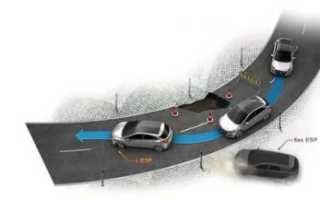

На данной картинке показаны линии вероятного движения автомобиля при превышении максимально допустимой скорости вхождения в крутой вираж на трассе. При повороте руля начинается занос машины.

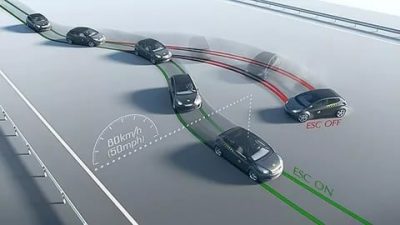

На левом рисунке красным пунктиром показана линия движения автомобиля без ESC при торможении водителем (машину разворачивает поперёк с выездом на встречную полосу). На правом рисунке красным пунктиром обозначена траектория движения без торможения, когда машину выносит в кювет.

Зелёной линией и факелами на обеих картинках обозначены траектория движения автомобиля, оборудованного системой ESC, и колёса, которые автоматически подтормаживаются системой при появлении заноса.

Благодаря выборочному торможению системы ESP происходит стабилизация направления движения автомобиля

Система контроля срабатывает и действует в любых ситуациях, будь то разгон, накат или торможение. Алгоритм работы схемы контроля определяется возникающей ситуацией и системой привода колёс. Например, если при повороте машины влево срабатывает датчик заноса заднего моста, то ESC сокращает подачу топлива в двигатель и замедляет скорость. Если данная мера не устраняет занос, то происходит частичное торможение переднего правого колеса. За этой операцией следует дальнейшее действие по установленной программе, пока не будет устранено возникшее боковое скольжение задних колёс.

В ESP предусмотрена возможность регулирования трансмиссии в автомобилях с электронным управлением АКПП. В таких автомобилях происходит автоматическое переключение на низшую передачу при появлении скольжения по аналогии с зимним способом вождения. Опытные водители, которые привыкли ездить на предельных скоростях и возможностях, отмечают, что система стабилизации курса мешает водить автомашину в таком режиме.

Система стабилизации машины ESP. Принципы управления

Такие ситуации могут возникать в определённые моменты, когда требуется увеличить тягу двигателя, а система контроля наоборот уменьшает её, устраняя скольжение автомобиля. Для таких случаев конструкторы устанавливают выключатели, с помощью которых можно принудительно отключить контрольную систему и осуществлять полностью ручное управление автомашиной.

Оборудование автоматической стабилизации курса входит в бортовой комплекс активной безопасности машины. Основное достоинство системы в том, что оборудованный ею автомобиль становится более послушным и нетребовательным к квалификации водителя. От него требуется только поворачивать руль, а система уже дальше самостоятельно выполняет все необходимые действия для правильного выполнения манёвра.

Однако всегда нужно помнить, что эта система также имеет пределы своих возможностей. При слишком большой скорости или слишком маленьком радиусе поворота даже самая совершенная система контроля устойчивости не сможет спасти машину от неконтролируемого заноса и переворота

Система курсовой стабилизации ESP – что это, как работает, что даёт

В большинстве стран, система курсовой стабилизации ESP стала обязательным компонентом пассажирских автомобилей. Исходя из этого, можно говорить, что ESP является важной частью систем обеспечивающих безопасность на дороге. Давайте посмотрим, чем хороша система динамической стабилизации и вкратце разберем, как она работает.

Зачем это нужно?

Для ответа на вопрос, зачем нужна динамическая стабилизация, давайте сначала выясним, каким образом автомобиль уходит в занос.

Поворот это довольно опасный участок дороги, на котором могут произойти всякие неприятности. Особенно если это закрытый поворот, и вы не видите, кто движется вам на встречу. Но сейчас речь не о том.

Зачем нужна машине курсовая устойчивость

Для успешного прохождения поворота вы, в качестве водителя, немного снижаете скорость, поворачиваете руль и машина начинает движение в соответствии с углом на который вы повернули рулевое колесо.

Пока что всё идёт нормально. Но что случится, если вы не снизите скорость? Или более того, увеличите её при входе в поворот.

При движении по кривой, на автомобиль действует, кроме прочих, центробежная сила. И в тот момент, когда эта сила станет больше чем все остальные силы, в том числе сила трения колес с дорогой, автомобиль начинает заносить.

Немного простой физики: центробежная сила это сила, которая действует от центра окружности, наружу (Очень приблизительная формулировка, так как суть статьи не в этом).

Так вот, система курсовой устойчивости ESP создана для того что бы ни допустить ситуации, когда ваша машина уходит в занос, а значит становится практически не управляемой, что может привести к самым тяжёлым последствиям.

Как это работает?

Принцип работы системы динамической стабилизации ESP основан на постоянном наблюдении за информацией, получаемой с датчиков скорости, разнице между углом отклонения автомобиля и поворотом руля, а также прочих показателях. На основе получаемой информации, компьютер, который является основой управления курсовой устойчивостью, решает всё ли хорошо, или уже надо вмешаться и исправлять ситуацию.

Короткое видео о том, как работает система курсовой устойчивости

Динамическая стабилизация ESP работает вместе с антиблокировочной системой ABS, о которой мы рассказывали ранее. ESP использует датчики скорости, которыми пользуется АБС, а также, возможности системы торможения для быстрой реакции на изменяющуюся обстановку.

Основной причиной вымешивания системы курсовой устойчивости ESP в управление автомобилем, является разница между углом поворота руля и углом отклонения машины. Этот показатель, говорит о том, произошёл занос или нет.

Как же динамическая стабилизация исправляет ситуацию? Это происходит путём уменьшения скорости вращения определённых колёс, в зависимости от того как и в какую сторону заносит ваш автомобиль. Кроме того уменьшается общая скорость транспортного средства. Таким образом, машина возвращается к первоначальной траектории движения и все остаются целыми, невредимыми и с уравновешенной нервной системой.

Чаще всего водитель даже не замечает того что его машина должна была сорваться в занос, потому как система курсовой устойчивости ESP очень быстро реагирует на ситуацию. Считывание информации со всех датчиков происходит 50 раз в секунду, так что реакция на изменение действительно очень быстрая.

Названий много – суть одна

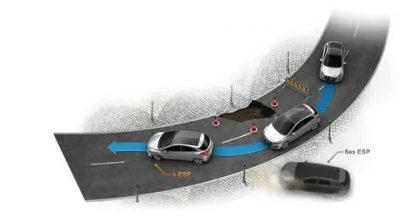

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивостиМарки автомобилей

ESP	Audi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTC	Mitsubishi, BMW
ESC	Chevrolet, Hyundai, Kia Skoda, Lada
VDC	Alfa Romeo, Fiat, Subaru, Nissan
VSA	Acura, Hyundai, Honda
MSP	Maserati
CST	Ferrari
DSTC	Volvo
PSM	Porsche
VDIM, VSC	Toyota, Lexus
RSC	Ford
DSC	BMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка

Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

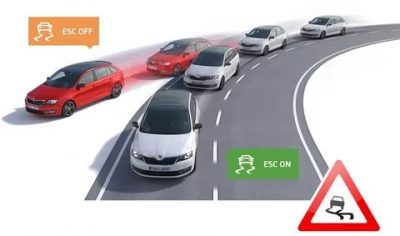

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

: Июль 2, 2014

Была ли эта статья для вас полезной? (8 (а), 4,50 из 5)

Поделись статьей с друзьями!

Чем отличаются автомобильные системы стабилизации ESP и ESC

Каждый новый автомобиль, проданный в Европе с 2014, должен быть оснащён электронной системой стабилизации, но далеко не все автовладельцы знают, чем отличаются ESP и ESC, а также на что влияет выбранный вариант.

 Что такое система векторизации крутящего момента и как она работает?

ESC (или ESP) многими рассматривается как одно из величайших достижений в области автомобильной безопасности и автоспорта в частности. Принципиальное отличие системы стабилизации от таких традиционных элементов пассивной безопасности как ремни и подушки заключается в том, что они предназначены для спасения жизни, а также сохранения здоровья водителя и пассажира при аварии, а вот ESC (или ESP) используются для предотвращения ДТП.

Для справки, ESC расшифровывается как Electronic Stability Control (Электронный Контроль Устойчивости), а ESP – Electronic Stability Program (Электронная Программа Стабилизации). Фактически, цели у обеих совпадают, а исследования и проверка опытным путём наглядно доказывают их эффективность.

По мнению британских специалистов, которые основывались на статистических данных, оснащение автомобиля ESP помогает снизить риски серьёзного транспортного происшествия на 25%.

В то же время шведские исследователи склонны полагать, что данная система активной безопасности помогает на 35% уменьшить вероятность попадания в аварию со смертельным исходом при плохих погодных условиях.

Это мрачная перспектива, которая, тем не менее, должна подвергаться тщательному анализу, именно поэтому в Европе на законодательном уровне закрепили обязательное оснащение всех новых автомобилей ESP. Такая инициатива была реализована в 2014 году, до этого момента столь важная система входила лишь в список дополнительного оборудования, доступного достаточно дорогим моделям. При этом прообраз данной электронной системы был запатентован ещё в 1959 году, а реализовать её на массовой серийной модели удалось только к 1994 году.

Как работают ESP и ESC

При таком количестве электронных систем, устанавливаемых в автомобиле, каждая из которых имеет собственную аббревиатуру, многие автовладельцы совершенно не понимают, в чём заключается принципиальное отличие между ними. Ещё больше усложняет ситуацию то, что для обозначения близких по назначению средств активной безопасности используются разные названия, которые в большинстве случаев определяются самим производителем.

Так, ESP (Electronic Stability Program) может быть известна как ESC (Electronic Stability Control), VSC (Контроль Устойчивости Автомобиля или система курсовой устойчивости), VSA (Vehicle Stability Assist – Система Курсовой Стабилизации) или DSC (Dynamic Stability Control – Система Динамического Контроля Устойчивости). Некоторые автопроизводители используют собственные «бренды» для продвижения ESP, поэтому вы можете столкнуться, например, с DSTC (Dynamic Stability and Traction Control) от Volvo или PMS (Porsche Stability Management) от Porsche.

Итак, теперь мы определились с возможными вариантами названий, давайте посмотрим, как работает ESP.

Добавление третьего элемента безопасности к ABS и противобуксовочной системе

Для того, чтобы появилась возможность оснащения вашего автомобиля системой ESP, он должен быть оборудован ABS (антиблокировочная тормозная система) и TCS (Traction Control System – противобуксовочная система) В простейшем случае два этих элемента активной безопасности предназначены для того, чтобы улучшить управляемость и предсказуемость, а также сохранять контроль над автомобилем при торможении и ускорении соответственно, поэтому их вмешательство в процесс управления сводится лишь к контролю линейного ускорения.

ESP дополняет их и вносит третье контролируемое измерение, поскольку она отвечает за перемещение автомобиля в перпендикулярном траектории движения направлении, в котором и возникают такие явления как недостаточная или избыточная поворачиваемость – занос. В более продвинутых версиях она находится в постоянном взаимодействии и с электронным блоком управления двигателем, чтобы максимально повысить эффективность своей работы.

Согласно статистическим данным, ESP может предотвратить до 80% заносов, что является отличным показателем, особенно на фоне того, что около 40% аварий происходит именно из-за этого явления. Тем не менее, стоит вспомнить слова Скотти из фильма Стартрек: «Вы можете изменить законы физики!». Конечно, возможности систем активной безопасности не безграничны и об этом не стоит забывать. Если водитель перешагнёт тот рубеж, когда потеря контроля над автомобилем неизбежна, ни одна из существующих ныне систем не позволит предотвратить серьёзные последствия.

Дополнительная устойчивость при повороте с ESC

Поскольку ESP обеспечивает дополнительную безопасность наряду с ABS и TCS, вас вряд ли удивит тот факт, что она использует большую часть оборудования из этих систем для работы. Используя датчики для измерения скорости отдельных колес, а также информацию от датчиков бокового ускорения и датчиков поперечной скорости, блок управления ESP постоянно контролирует боковые движения автомобиля и сопоставляет их с положением рулевого колеса.

Если машина не отреагирует на движение руля так, как это запрограммировано, или заданный угол поворота, а также скорость слишком велики, ESP начнёт подтормаживать колёса, пытаясь сохранить прямолинейную траекторию движения. При этом торможение осуществляется при активном взаимодействии с ABS, что исключает блокировку одного из колёс.

Сама суть работы рассматриваемой системы заключается в том, чтобы начать активно содействовать процессу управления машиной ещё до того момента, как водитель поймёт, что начинает терять контроль.

Система работает постоянно, вне зависимости от режима езды, и даже при движении накатом. А механизм её влияния полностью зависит от ситуации и конструктивных особенностей автомобиля. Например, если в резком повороте фиксируется начало проскальзывания задней оси, то электроника начинает плавно снижать количество подаваемого в двигатель топлива, обеспечивая снижение его оборотов. Если же и этого оказывается недостаточно, то начинается постепенное подтормаживание передних колёс. Если же автомобиль оснащён автоматической трансмиссией, то ESP позволяет принудительно активировать зимний режим работы, обеспечивая возможность перехода на пониженную передачу.

Дополнительные преимущества ESC

Поскольку ESC способен тормозить колеса автомобиля независимо от нажатия педали, она открывает огромный потенциал для реализации и внедрения других различных технологий безопасности.

К ним можно отнести и достаточно известную ныне Brake Assist, предназначенную для сокращения тормозного пути, которая распознаёт ситуацию экстренного торможения и оказывает необходимое содействие водителю.

А также Hill Hold Control, суть которого заключается в помощи при трогании в гору путём подтормаживания колёс на пару секунд после отпускания педали, чтобы предотвратить откатывание назад. Всё это ещё на несколько шагов приближает тот момент, когда электроника полностью заменит водителя.

 Технологии которые появились на авторынке благодаря Mercedes S-классу

Коммерческие автомобили, оснащенные ESC, могут иметь дополнительные датчики, которые измеряют вес и положение груза, и соответственно адаптировать поведение автомобиля под конкретные условия. Это повышает степень участия ESC в управлении автомобилем, поскольку в этом случае появляется даже возможность контроля над сдвигом груза при резком повороте. Данная система также обеспечивает дешевый и эффективный мониторинг давления в шинах, поскольку она измеряет скорость каждого отдельного колеса и может определить, снизилось ли давление в шине, поскольку это повлияет на скорость её вращения.

Помимо этого, не стоит забывать и о том, что данная электронная система позволяет ощутимо снизить показатель среднего расхода топлива за счёт оптимизации режимов работы двигателя и предотвращения затрат энергии при проскальзывании одной из осей. Конечно, обилие электроники существенно усложняет конструкцию автомобиля, повышает его стоимость и приводит к необходимости высококвалифицированного сервисного обслуживания, однако, как показывает история, массовое внедрение какой-либо технологии автоматически приводит к постепенному снижению её цены.

В ряде случаев при неоднородном покрытии (например, крупном щебне) или при движении с малой скоростью по сыпучему песку эта система оказывается неэффективна и даже негативно влияет на параметры работы автомобиля. Поэтому большинство автомобильных инженеров сходится во мнении, что такая полезная опция всё ещё нуждается в доработке, а пока необходимо предусмотреть возможность её деактивации, особенно на спортивных моделях и внедорожниках. Например, VSC от Toyota начинает работать только при достижении скорости 15 км/час.

 Силовое подруливание на переднеприводных машинах, способы решить проблему

Подводя итог, можно сказать, что ESP в различных вариациях исполнения предназначена для исправления ошибок недостаточно опытного водителя, чтобы предотвратить катастрофические последствия. Однако для тех, кто предпочитает активную езду и обладает для этого достаточными навыками, электроника снижает удовольствие от вождения, поскольку не позволяет довести ситуацию до критической грани, на которой и достигается управляемый занос, дрифт, прохождение поворотов «веером» и многое другое.

Именно поэтому на ряде моделей, особенно спортивных автомобилей, предусмотрена возможность настройки параметров под индивидуальные особенности владельца и даже отключения этой функции.

Сергей Василенков

Принцип работы системы динамической стабилизации (ESP)

Оснащение современного автомобиля делает процесс управления простым. В то же время нельзя сказать, что это уж слишком легкое дело. Требуется учитывать много нюансов, чтобы не оказаться на обочине не только дороги, но и жизни. Важны дорожные изгибы, погодные условия, опыт вождения и многое другое. Автомобиль способен вести себя на дороге непредсказуемо. Утрата контроля может спровоцировать аварию. Как предотвратить такое развитие событий?

Это можно сделать с помощью ESP. Под этой аббревиатурой скрывается система, обеспечивающая курсовую устойчивость. С позиции английского языка расшифровывается так: Electronic Stability Program.

Что такое ESP

Под ней понимается система безопасности, которая посредством компьютера управляет автомобилем в нестандартных ситуациях. Если автомобиль теряет устойчивость на дороге, то есть начинает выписывать опасную траекторию, то его положение принудительно выравнивается.

ESP не является единым обозначением систем динамической стабилизации. Перед нами популярная торговая марка и не более. Поэтому будем рассматривать именно ее. Хотя своя популярность есть и у других подобных систем, например, ESC и DSC.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

Устройство

Сама по себе ESP не способна выполнять возложенные на нее задачи. В помощь требуются электронные датчики. Обработкой поступающих от них сигналов занимается специальный блок. Электроника вовремя информирует систему о неадекватном поведении автомобиля, что дает возможность вернуть контроль над транспортным средством.

Перечень составных элементов формируется за счет:

• основного блока, предназначенного для обработки сигналов от датчиков и управления конкретными устройствами;
• датчиков, фиксирующих, с какой скоростью вращается каждое колесо;
• датчиков, измеряющих скорость и отклонение транспортного средства по оси. Датчики этого вида находятся внутри одного корпуса;
• контроллера, способного определить, как рулевое колесо изменяет угол поворота;
• гидравлического блока, инициирующего тормозные усилия.

К помощникам также относят следующие системы:

• ABS – исключение вероятности блокировки колес во время торможения;
• EBD – распределение усилий при управлении тормозными дисками;
• ASR – контроль того, насколько проскальзывают колеса, с последующим перераспределением крутящего момента. Исключается пробуксовка;
• EDS – дополнение к ASR. Блокировка дифференциального механизма.

Как это работает

Курсовая стабилизация посредством ESP невозможна без ABS. Антиблокировочная система – это важный момент корректировки поведения автомобиля. Процесс стабилизации также обеспечивается за счет функциональности антипробуксовочной системы и блока, способного изменять режим работы двигателя.

ESP определяет развитие заноса по нескольким параметрам. Например, при малом угле поворота колес может фиксироваться превышение поперечного ускорения и значительное изменение угла поворота транспортного средства. Это выходит за рамки «правильной езды», поэтому система начинает действовать.

На практике происходит подтормаживание конкретных колес или ослабление тормозного усилия. Гидромодулятор изменяет состояние тормозной системы в части ее давления. Работа силового агрегата корректируется. Блок-контроллер сокращает подачу топлива, что уменьшает крутящий момент, передающийся на колеса. В результате машине придается прежняя траектория.

В структуре имеется главный блок, принимающий и обрабатывающий информацию, поступающую от датчиков. Под такой информацией понимается несколько моментов: с какой скоростью вращаются колеса, в каком положении руль и насколько давление в тормозной системе соответствует норме. На основе подобных данных ESP принимает решение, как ей действовать. При этом наиболее важны сигналы от двух датчиков, считывающих поперечное ускорение и угловую скорость.

Рассмотрим на примере упрощенную схему того, как происходит курсовая стабилизация.

Занос

На блок-контроллер поступают данные:

• задняя ось начинает смещаться по тому направлению, куда заносит;
• величина скорости скольжения выходит за рамки допустимых значений.

Если вы опытный водитель, то поддадите газу и постараетесь выйти из заноса. Ключевое слово здесь «опытный», но за рулем в большинстве своем оказываются те, кто не был в подобных ситуациях. Они могут растеряться. Также стоит учитывать невнимательность. Именно здесь и возникает необходимость в ESP.

Система возвращает автомобиль на прежний курс с помощью торможения переднего колеса с внешней стороны.

Снос

Датчики сигнализируют о нестандартном поведении транспортного средства:

• фиксируется смещение передней оси по такому направлению, как внешняя сторона поворота;
• скорость рысканья определяется как небольшая.

Система стабилизирует автомобиль, что достигается торможением заднего колеса с внутренней стороны.

Обязательность наличия ESP

Эксплуатируемые в странах ЕС автомобили оснащаются ESP, что узаконено с 2014 года. Это обязательно для минимальной комплектации. Что касается России, то такое правило также имеется, но оно действует лишь при сертификации новых авто. Для остальных машин усовершенствование этого плана возможно только за дополнительную плату.

Самостоятельная установка

При желании и определенном умении можно установить ESP самому. Для этого необходимо знать, какие элементы системы нужны, куда они устанавливаются, как использовать сканер и соответствующее ПО. В остальном надо будет приобрести:

• блок-контроллер;
• СИМ-модуль;
• датчик рысканья;
• штекер.

Неисправности

Сигнал о том, что ESP вышла из строя, поступает на приборную панель, где имеется контрольный указатель. Такая ситуация возможна в результате:

• поломки блок-контроллера;
• обрыва цепи, что преимущественно происходит с датчиками скорости;
• выхода из строя датчика тормозного усилия и т. д.

В любом случае надо вовремя реагировать на сигнал неисправности. Для конкретизации проблемы требуется проведение компьютерной диагностики.

Вывод

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

Система курсовой устойчивости – 1 важный фактор безопасности на дороге

Устойчивость ТС на дороге – важный фактор безопасности как водителя, так и других участников дорожного движения. Наличие системы ESP поможет сохранить контролируемость авто и устранит критическую ситуацию.

ESP в автомобиле

Что такое ESP в машине? В переводе с английского обозначает «электронная система контроля стабилизации».

При выполнении резких маневров на дороге, особенно на скользких поверхностях или крутых поворотах, механизм моментально распознает угрозу и координирует управление.

Устройство и принцип работы ESP

В случае опасности система курсовой устойчивости выравнивает ТС, предупреждая аварийную ситуацию. На первый взгляд, работа устройства достаточно проста – датчик курсовой устойчивости передает сигнал на главный блок и колеса подтормаживаются. Но, чтобы разобраться как работает esp, необходимо узнать из каких элементов складывается устройство.

Система стабилизации esp состоит их:

• датчиков вращения колес – стоят на всех колесах и измеряют их скорость, а затем сравнивает их со скоростью мотора;
• модуля, который определяет угол поворота – находятся в рулевой колонке и считывают направление, по которому движется авто;
• датчика, определяющего положение авто в пространстве;
• насоса, управляющего тормозной системой;
• ЭБУ – электронного блока управления. Она обрабатывает данные, которые поступают со всех датчиков. В случае их несостыковки, система берет под контроль тормозную систему и подачу топлива.

Что такое контроллер курсовая устойчивость

Кроме датчиков, система стабилизации автомобиля esp состоит из главного контролера и акселерометра, определяющего положение авто во время движения.

Главный контролер состоит из двух микропроцессоров, которые считывают информацию с 4 датчиков скорости колес с частотой не менее 30 р./сек. Это значит, что по истечении 30 сек. Включится модуль и начнет выравнивать авто. После стабилизации ситуации систем выключится самостоятельно.

Эффективная работа устройства возможна только в комплексе с EBR, ABS и ASR – системами, которые обеспечивают устойчивость ТС.

В том случае, если на повороте передние колеса заносят в сторону, система курсовой устойчивости esp исправляет ситуацию путем замедления того колеса, которое находится на внутреннем радиусе. Иногда возникает обратная ситуация, когда заносит заднюю часть авто, тогда включаются передние тормоза и тормозится колесо, расположенное снаружи.

Работает система курсовой устойчивости за счет включения системы безопасности. При этом происходит:

• модификация дроссельной заслонки;
• происходит пропуск вспрыска топлива и импульса зажигания;
• угол опережения отклоняется;
• отмена переключения передачи в коробке;
• в полноприводных авто перераспределяется крутящий момент между осями.

Кроме того, записывается также информация с датчика осевого поворота и угла рулевого поворота. Все сведения обрабатываются ЭБУ и если есть какие-либо отклонения, то система динамической стабилизации вовлекается в управление, воздействуя на тормозную и модуль поступления топлива.

Дополнительные функции

С того момента, как электронная система стабилизации была изготовлена и установлена, она постоянно проходила обновления. Современные устройства могут быть снабжены некоторыми дополнительными системами, которые являются только программным расширением, а не отдельными конструкциями:

1. Предотвращение переворачивания – происходит стабилизация движения машины. Это происходит за счет притормаживания колес и снижения крутящего момента двигателя.
2. Предупреждение столкновения – функция может быть только в том авто, которое оснащено круиз-контролем.
3. Стабилизация автопоезда – работает на машинах, где есть тягово-сцепное устройство.
4. Увеличение оперативности тормозной системы при нагревании S – повышает давление в тормозном приводе, что предупреждает недостающее сцепление тормозных колодок и дисков.
5. Удаление влаги с тормозных дисков – активизируется при включенных стеклоочистителях на скорости больше 50 км/ч.

Отличие ESP ОТ ESC

ESP или electronic stability program это программа электронной стабилизации, а ESC – электронный контроль стабилизации (дословно). В принципе обе системы предназначены для стабилизации авто на дороге.

В чем же тогда заключается разница? Дело в том, что система esp в автомобиле устанавливается только на популярные ТС от известных производителей, а ESC только на машины марок Hyundai Honda и Kia.

Сколько стоит установка esp в автомобиль

Несмотря на свою эффективность, система курсовой устойчивости автомобиля устанавливается только на машинах премиум – класса. Если автовладелец захочет установить ESP, это можно сделать самостоятельно или на СТО.

Установка устройства обойдется около 10 тыс. руб. в зависимости от марки ТС. Не стоит забывать, что необходимо присутствие ABS, поскольку многие узлы этих систем работают вместе.

Как выглядят значки системы

На приборной доске в авто расположены значки системы. Если система включена, горит «esp off», вторая лампочка начинает гореть, когда устройство включается. При исправной системе значок сразу гаснет.

Постоянно горит лампа курсовой устойчивости

Если лампочка продолжает гореть при достижении скорости 10 к/ч, значит датчик курсовой устойчивости не работает. Как оказывает практика, устройство очень чувствительно к напряжению, поэтому изначально искать причину стоит в этом.

Удобство системы для водителя

Система стабилизации автомобиля предназначена для снижения аварийных ситуаций на дорогах. Он срабатывает только в тогда, когда машина теряет устойчивость. В зависимости от ситуации она может вызвать торможение колес, изменить угол их поворота.

Однако опытным водителям устройство может доставить некоторые неудобства. Дело в том, что во время заноса авто, автолюбители, как правило, нажимают на газ, а система не дает этого сделать, поскольку запрограммирована на снижение оборов в двигателе. В таких случаях можно просто отключить систему.

Как происходит отключение

Для этого требуется просто нажать на кнопку на приборной панели.

Следует учитывать, что отключение происходит не моментально, а с небольшой задержкой.

Описание и принцип работы системы курсовой устойчивости ESC

Система курсовой устойчивости ESC – это электрогидравлическая система активной безопасности, главное назначение которой – не дать автомобилю уйти в занос, то есть предотвратить отклонение от заданной траектории движения при резком маневрировании. ESC имеет еще одно название – “система динамической стабилизации”. Аббревиатура ESC расшифровывается как Electronic Stability Control – электронный контроль устойчивости (ЭКУ). Система стабилизации – это комплексная система, охватывающая возможности ABS и TCS. Рассмотрим принцип действия системы, ее основные компоненты, а также положительные и отрицательные стороны эксплуатации.

Принцип работы системы

Разберем принцип работы ESC на примере системы курсовой устойчивости ESP (Electronic Stability Programme) от компании Bosch, которая устанавливается на автомобили с 1995 года.

ESC стабилизирует положение автомобиля при заносе

Самое важное для ESP – это правильно определить момент наступления неконтролируемой (аварийной) ситуации. Во время движения система стабилизации непрерывно сопоставляет параметры движения автомобиля и действия водителя. Система начинает работать, если действия человека за рулем становятся отличными от фактических параметров движения машины. Например, резкий поворот руля на большой угол.

Система активной безопасности может стабилизировать движение автомобиля несколькими способами:

Система курсовой устойчивости не дает автомобилю уйти за пределы заданной траектории поворота. Если датчиками фиксируется недостаточная поворачиваемость, то ESP осуществляет притормаживание заднего внутреннего колеса, а также меняет крутящий момент двигателя. Если выявлена избыточная поворачиваемость, то система притормаживает переднее наружнее колесо, а также варьирует крутящий момент.

Чтобы подтормаживать колеса, ESP использует систему ABS, на базе которой она построена. Цикл работы включает три стадии: повышение давления, поддержание давления, сбрасывание давления в тормозной системе.

Крутящий момент двигателя изменяется системой динамической стабилизации следующими способами:

• отменой переключения передачи в автоматической коробке переключения передач;
• пропуском впрыска топлива;
• изменением угла опережения зажигания;
• изменением угла положения дроссельной заслонки;
• пропуском зажигания;
• перераспределением крутящего момента по осям (на автомобилях с полным приводом).

Устройство и основные компоненты

Система курсовой устойчивости – это совокупность более простых систем: ABS (предотвращает блокировку тормозов), EBD (распределяет тормозные усилия), EDS (блокирует дифференциал с помощью электроники), TCS (предотвращает пробуксовку колес).

Компоненты системы курсовой устойчивости: 1 – гидравлический блок с ЭБУ; 2 – датчики частоты вращения колес; 3 ­– датчик угла поворота рулевого колеса; 4 – датчик линейных и угловых ускорений; 5 – электронный блок управления двигателем

Система динамической стабилизации включает в себя набор датчиков, электронный блок управления (ЭБУ) и исполнительное устройство – гидравлический блок.

Датчики отслеживают определенные параметры движения автомобиля и передают их в блок управления. С помощью датчиков ESC оценивает действия человека за рулем, а также параметры движения машины.

Для оценки действий человека за рулем система курсовой устойчивости использует датчики давления в тормозной системе и угла поворота рулевого колеса, а также выключатель стоп-сигнала. Параметры движения автомобиля отслеживают датчики давления в тормозной системе, частоты вращения колес, угловой скорости машины, продольного и поперечного ускорения.

На основании данных, полученных от датчиков, блок управления генерирует управляющие сигналы для исполнительных устройств систем, входящих в состав ESC. Команды от ЭБУ получают:

• впускные и выпускные клапаны антиблокировочной системы;
• клапаны высокого давления и переключающие клапаны антипробуксовочной системы;
• контрольные лампы ABS, ESP и тормозной системы.

При работе ЭБУ взаимодействует с блоком управления автоматической коробки передач, а также с блоком управления двигателем. Блок управления не только принимает сигналы от данных систем, но и формирует для их элементов управляющие воздействия.

Отключение системы ESC

Кнопка отключения ESC

Если система динамической стабилизации «мешает» водителю при управлении автомобилем, то ее можно отключить. Обычно для этих целей есть специальная кнопка на приборной панели. ESC рекомендуется отключать в следующих случаях:

• при использовании малого запасного колеса (докатки);
• при использовании колес разного диаметра;
• при езде по траве, неоднородному льду, бездорожью, песку;
• при езде с цепями противоскольжения;
• во время раскачки автомобиля, которая застряла в снегу/грязи;
• при испытании машины на динамическом стенде.

Преимущества и недостатки системы

Рассмотрим плюсы и минусы использования системы динамической стабилизации. Преимущества ESC:

• помогает удерживать автомобиль в пределах заданной траектории;
• предотвращает опрокидывание автомобиля;
• стабилизация автопоезда;
• предотвращает столкновения.

Недостатки:

• esc нужно отключать в определенных ситуациях;
• неэффективна на высоких скоростях и при маленьком радиусе поворота.

Применение

В Канаде, США и странах Европейского союза с 2011 года система курсовой устойчивости обязательно устанавливается на все легковые автомобили. Отметим, что названия системы различаются в зависимости от производителя. Аббревиатура ESC применяется на автомобилях Kia, Hyundai, Honda; ESP (Electronic Stability Programme) – на многих машинах Европы и США; VSC (Vehicle Stability Control) на автомобилях Toyota; система DSC (Dynamic Stability Control) на машинах Land Rover, BMW, Jaguar.

Система динамической стабилизации – это отличный помощник на дороге, особенно для неопытных водителей. Не стоит забывать, что возможности электроники также не безграничны. Система во многих случаях существенно снижает вероятность аварии, однако водителю никогда не стоит терять бдительность.

(19 4,53 из 5)
Загрузка…

Система курсовой устойчивости ESC что это такое?

• 1 Описание и принцип работы системы курсовой устойчивости ESC
• 2 Система курсовой устойчивости – 1 важный фактор безопасности на дороге
• 3 Что такое ESP и ESC? Электронные системы на страже нашей безопасности
• 4 Антипробуксовочная система ESP и система курсовой устойчивости ESC
  • 4.1 Как работает система ESP
  • 4.2 Может ли система ESP мешать водителю?
• 5 Чем отличаются автомобильные системы стабилизации ESP и ESC
• 6 Как работают системы курсовой устойчивости (динамической стабилизации) ESC, DSC и подобные им
  • 6.1 Устройство систем ESC, DSC, ESP, VDC, VSC, VSA
  • 6.2 Принцип работы систем ESC, DSC, ESP, VDC, VSC, VSA
  • 6.3 Насколько необходима система динамической стабилизации
  • 6.4 Дополнительные возможности систем ESC, DSC, ESP, VDC, VSC, VSA

Система курсовой устойчивости ESC – это электрогидравлическая система активной безопасности, главное назначение которой — не дать автомобилю уйти в занос, то есть предотвратить отклонение от заданной траектории движения при резком маневрировании.

ESC имеет еще одно название — «система динамической стабилизации». Аббревиатура ESC расшифровывается как Electronic Stability Control — электронный контроль устойчивости (ЭКУ). Система стабилизации — это комплексная система, охватывающая возможности ABS и TCS.

Рассмотрим принцип действия системы, ее основные компоненты, а также положительные и отрицательные стороны эксплуатации.

Система курсовой устойчивости – 1 важный фактор безопасности на дороге

Автор temass On Авг 12, 2017

При выполнении резких маневров на дороге, особенно на скользких поверхностях или крутых поворотах, механизм моментально распознает угрозу и координирует управление.

В случае опасности система курсовой устойчивости выравнивает ТС, предупреждая аварийную ситуацию. На первый взгляд, работа устройства достаточно проста – датчик курсовой устойчивости передает сигнал на главный блок и колеса подтормаживаются. Но, чтобы разобраться как работает esp, необходимо узнать из каких элементов складывается устройство.

Система стабилизации esp состоит их:

• датчиков вращения колес – стоят на всех колесах и измеряют их скорость, а затем сравнивает их со скоростью мотора;
• модуля, который определяет угол поворота – находятся в рулевой колонке и считывают направление, по которому движется авто;
• датчика, определяющего положение авто в пространстве;
• насоса, управляющего тормозной системой;
• ЭБУ – электронного блока управления. Она обрабатывает данные, которые поступают со всех датчиков. В случае их несостыковки, система берет под контроль тормозную систему и подачу топлива.

Что такое ESP и ESC? Электронные системы на страже нашей безопасности

К сожалению, среди массы автолюбителей распространено мнение о том, что от мощности авто зависит его управляемость. Однако, любой автомобиль может отклониться от курса и создать аварийную ситуацию на дороге. Тема безопасности вождения и сохранности жизни водителя и пассажиров авто не теряет актуальности и по сей день. В 90-х годах прошлого века был сделан значительный шаг в обеспечении безопасности вождения. Была создана система динамической стабилизации автомобиля ESP и ESC. Благодаря этому снизилось количество ДТП на дорогах в ряде развитых стран. Так, система стабилизации стала обязательной к установке на выпускаемых авто.

Назначение ESP и ESC

Обобщённо систему динамической стабилизации называют — ESP (Electronic Stability Program). Вместе с тем, ESP  ещё означает и система курсовой стабилизации ESC (Electronic Stability Control). У различных производителей автомобилей ESP может называться по-разному. Но суть от этого не меняется.

Устройство ESP и ESC

Система ESP предназначена для:

1. Предотвращения пробуксовки колес;
2. Предотвращение заносчивость авто. На скользкой дороге автомобили с задним приводом склонны к заносам. ESP минимизирует заносчивость задней оси, отслеживать на сколько был повернут руль, и на сколько сильно была нажата педаль газа. Так она не даст водителю «пере газовать» в момент поворота;
3. Отслеживание, чтобы автомобиль двигался в том направлении, в котором повернут руль машины.

Устройство ESP и ESC

Система динамической стабилизации охватывает возможности более простых систем, таких как ABS, TCS, EBD, и EDS. Чтоб лучше разобраться нужно воспользоваться электрической схемой.

Если рассматривать по отдельности, то ABS (антиблокировочная тормозная система) предназначена для предотвращения блокировки тормозной системы. Благодаря ей даже у самого неопытного водителя останется возможность управлять машиной. Даже если водитель начал экстренное торможение, если к примеру неожиданно появилось препятствие на дороге, в таком случае, водитель инстинктивно нажмёт на педаль тормоза, машина при этом не уйдет в занос. Если в автомобиле не предусмотрена система ABS следует практиковать прерывистое торможение.

Схема ESP и ESC

ABS контролирует вращение всех колес, сохраняя требуемое сцепление с дорожным покрытием или асфальтом, когда это требуется.

TCS (система контроля тяги) — предназначена для предотвращения пробуксовки колес машины. TCS работает следующим образом: электронные датчики, контролируют и регистрируют положение колес. Также, контролю подвергается угловая скорость и проскальзывание колес, вернее их степень. Если зафиксирована потеря сцепления с асфальтом или другим дорожным покрытием, или обнаружена пробуксовка, TCS максимально быстро устраняет этот факт.

EBD (электронная система распределения тормозных усилий) — распределяет тормозные усилия в момент торможения. EBD отличается от ABS тем, что способна помогать водителю в постоянном управление автомобилем, не только в моменте резкого, экстренного торможения.

Основными задачами EBD являются: снизить риски и вероятности заноса при непредвиденном торможении, сохранить курсовую устойчивость используя боковые силы, и определить степень проскальзывания колес машины.

EDS (электронная блокировка дифференциала) — предназначена для блокировки дифференциалов при участии электронных датчиков и предотвращает пробуксовку колёс автомобиля. EDS работает в скоростном диапазоне до 80 км/ч. В случае если EDS зафиксировала проскальзывание одного из колес, то происходит притормаживание скользящего колеса. На подтормаживающем колесе увеличивается крутящий момент. Из-за того, что колеса соединены дифференциалом, крутящий момент передаётся на соседнее.

Так можно наверное догадаться EDS построена на базе ABS. Отличие в том, что в EDS есть возможность создания давления в тормозной системе. Создаётся давление самостоятельно.

В систему ESP и ESC также входят следующие компоненты:

• чувствительные сенсоры;
• блок управления;
• гидроблок.

Принцип работы ESP и ESC

Сенсоры и датчики фиксируют характеристику движения автомобиля. Сопоставляют с работой различных элементов и агрегатов автомобиля. Зафиксированные данные попадают в блок управления. В блоке управления все полученные данные анализируется по сложным алгоритмам. Ведётся электронный контроль.

Работа ESC и ESP

Если было зафиксировано отклонение от курса, то система подаёт импульсы в гидроблок. Импульсы от гидроблока идут различные системы, к примеру в ABS. При необходимости ESC будет подключать и другие элементы контроля автомобиля. Благодаря этому, автомобиль двигается по заданной траектории и курсу.

ESP в работе

Для правильной работы ESP важно корректно определить момент неконтролируемой ситуации при управлении водителем автомобиля. В рабочем состоянии ESP контролирует и сопоставляет данные по параметрам движения авто и действиями водителей. ESC включается в тот момент, когда действия водителя отличаются от правильных и точных параметров движения автомобиля. Примером может служить слишком резкий поворот с большим углом. Наглядно принцип работы системы показан на видео, ниже.

ESP может стабилизировать движение авто следующими способами:

1. торможение колес — используется ABS, на базе которой ESP была построена;
2. изменение крутящего момента «движка»;
3. изменение угла поворота передних колес, в случае если есть система активного рулевого управления;
4. изменить степень демпфирования амортизаторов, в случае если установлена адаптивная подвеска.

Плюсы и минусы ESP и ESC

Как и любая система направленная на улучшение чего-то, система курсовой устойчивости имеет свои преимущества и недостатки.

Основными плюсами являются:

1. Даёт возможность сохранить устойчивость авто и двигаться в пределах, рамках заданной траектории;
2. Сохранение управляемость автомобиля при плохих погодных условиях и предотвращение опрокидывания машины;
3. Предотвращение столкновения автомобиля;
4. Большая управляемость, манёвренность и податливость авто на дороге и стабилизация автопоезда;
5. Создаёт третье контролируемое водителем измерение.

Система предотвращает достаточное количество заносов, что является основным фактором для серьёзных аварий и ДТП с летальным исходом или непоправимым вредом здоровью.

К минусам можно отнести:

1. Систему можно выключить, чем пользуются водители-экстремалы.
2. Система может показать крайне низкую эффективность на высоких скоростях и при маленьких радиусах поворота.

Заключение

Вне зависимости от того, установлена система курсовой устойчивости ESP или ESC, человеческий фактор всегда будет присутствовать на дорогах. Не стоит терять бдительность при вождении автомобиля. Даже если у вас установлена самая навороченная система курсовой устойчивости. Будьте аккуратны, и пусть вам на дорогах всегда горит зелёный свет.
